¡Bienvenidos a un emocionante viaje por el mundo del audio portátil! En este artículo, descubriremos cómo construir un circuito amplificador de potencia de audio sencillo utilizando el popular IC LM386. Si eres un amante de la música, un aficionado a la electrónica o simplemente buscas una solución para mejorar el sonido de tus dispositivos, este proyecto es perfecto para ti. Prepárate para desatar el potencial de tu música en cualquier lugar, con un amplificador que no solo es fácil de armar, sino que también ofrecerá una calidad de sonido sorprendente. ¡Vamos a sumergirnos en el mundo del audio y a dar vida a tus melodías favoritas!
En el mundo de la música, la potencia y claridad del sonido son fundamentales para una experiencia auditiva excepcional. Si eres un apasionado de los dispositivos de audio portátiles y te encanta armar tus propios proyectos, entonces estás en el lugar indicado. En este artículo, te presentaremos un circuito amplificador de potencia de audio portátil simple que utiliza el conocido IC LM386. Con solo unos pocos componentes, podrás construir un amplificador pequeño pero potente, ideal para llevarlo contigo a todas partes. ¡Descubre cómo aprovechar al máximo tu música favorita con este circuito amplificador de audio portátil!
Aquí viene la galería del circuito. Diagrama de circuito más simple para un mini amplificador de audio. usar LM386 Baja tensión Amplificador de potencia de audio IC. Este circuito es adecuado para alimentar altavoces de tamaño mediano a través de un reproductor de música que solo puede controlar auriculares (auriculares lm386).
El LM386 es un circuito integrado amplificador de potencia de bajo voltaje diseñado para su uso en aplicaciones de consumo de bajo voltaje. Se puede utilizar con batería y tiene un amplio rango de tensión de alimentación: 4V-12V o 5V-18V, por lo que podemos utilizar el circuito como amplificador portátil.
Nuestro sencillo amplificador de audio tiene muchas aplicaciones que son comunes. proyectos lm386 son amplificadores de radio AM-FM, amplificadores de reproductores de casetes portátiles, sistemas de intercomunicación, sistemas de sonido de TV, controladores de línea, controladores ultrasónicos, servocontroladores pequeños, convertidores de potencia y mucho más.

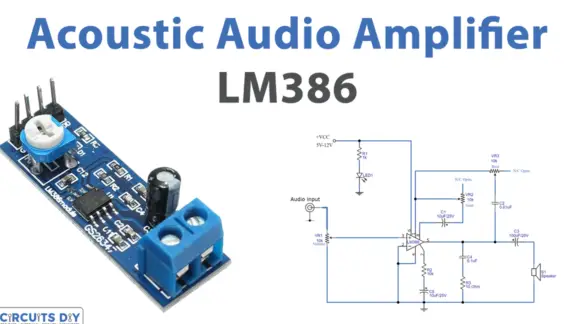

Diagrama del circuito del amplificador de potencia de audio portátil
>
Componentes necesarios para el circuito de un amplificador de potencia de audio portátil.
Principio de funcionamiento del circuito amplificador de potencia de audio portátil.
- La señal de audio está conectada al circuito a través de un condensador C1. Este condensador solo pasa señales de audio y bloquea cualquier corriente continua (CC) que pueda afectar las condiciones de polarización del amplificador.
- R1 es un potenciómetro que sirve como control de volumen de la señal de audio (sirve solo como atenuador).
- Para hacer del LM386 un amplificador de audio más flexible, hay dos pines (1 y 8) disponibles para control y ajuste de ganancia. Con los pines 1 y 8 abiertos, la resistencia interna de 1,35 kW establece la ganancia en 20 (26 dB). Si se coloca un condensador entre los pines 1 y 8, sin pasar por la resistencia interna de 1,35 kW, la ganancia aumenta a 200 (46 dB).
- La siguiente parte es el IC del amplificador de potencia de audio de bajo voltaje LM386, que amplifica la entrada de audio utilizando energía de la batería o suministro de Vcc.
- La resistencia R2 y el condensador C5 forman un circuito de filtro que evita que las señales de alta frecuencia provengan del amplificador, muy probablemente ruido captado o generado en el proceso de amplificación del IC LM386.
- El condensador C6 conectado al pin de salida tiene la misma función que el condensador utilizado en la etapa de entrada, es decir, evitar que la corriente continua (CC) cause un funcionamiento no deseado del altavoz debido al voltaje de polarización del circuito integrado del amplificador LM385.
Distribución de pines LM386
>
Diploma
Aquí funciona un circuito amplificador de potencia de audio portátil, con el LM386 en el centro. Tenga en cuenta que lo usamos como amplificador no inversor y usamos los pines 1.º y 8.º (último) para amplificación.
Circuito Amplificador de Potencia de Audio Portátil Simple que Utiliza LM386 IC
¡Bienvenidos a un emocionante viaje por el mundo del audio portátil! En este artículo, descubriremos cómo construir un circuito amplificador de potencia de audio sencillo utilizando el popular IC LM386. Si eres un amante de la música, un aficionado a la electrónica o simplemente buscas una solución para mejorar el sonido de tus dispositivos, este proyecto es perfecto para ti.
¿Qué es el LM386?
El LM386 es un circuito integrado amplificador de potencia de bajo voltaje, diseñado para su uso en aplicaciones que requieren amplificación de baja potencia. Su rango de voltaje de operación es de 4V a 12V, lo que lo convierte en una excelente opción para el uso en dispositivos portátiles que funcionan con batería.
Ventajas de Usar el LM386
- Fácil de conseguir y económico.
- Proporciona suficiente potencia para altavoces de tamaño mediano.
- Compacto y ligero, ideal para proyectos portátiles.
- Versátil, adecuado para varias aplicaciones de audio.
Componentes Necesarios
- Fuente de alimentación 9V
- Resistencia de ¼ W (10kΩ)
- Condensadores (1 µF; 0,001 µF)
- Condensadores electrolíticos (220 µF)
- Altavoz de 8 Ω
- Protoboard o placa de circuito impreso
- Cableado y conexiones adecuadas
Diagrama del Circuito
A continuación, se presenta un esquema básico del circuito amplificador:
Instrucciones para la Construcción
Armar este amplificador es sencillo. Sigue estos pasos:
- Conecta el LM386 en la protoboard.
- Conecta el condensador de 10 µF entre la entrada del amplificador y el pin de entrada de audio.
- Conéctate a la fuente de alimentación de 9V.
- Conecta el altavoz en la salida del amplificador.
- Realiza todas las conexiones necesarias con el cableado adecuado.
Aplicaciones Comunes
El LM386 tiene muchas aplicaciones prácticas, incluyendo:
- Amplificadores de radio AM-FM
- Amplificadores para reproductores de casetes portátiles
- Sistemas de intercomunicación
- Sistemas de sonido para TV
- Controladores ultrasónicos y más.
FAQs sobre el Circuito Amplificador Portátil
¿Qué tipo de altavoces se pueden usar con el LM386?
El LM386 es adecuado para altavoces de 4Ω a 8Ω. La elección del altavoz dependerá de la salida de potencia que necesites y de la impedancia del dispositivo que estás usando.
¿Es seguro usar una fuente de alimentación de 9V?
Sí, siempre que respetes la polaridad y las especificaciones del LM386. Asegúrate de utilizar una fuente regulada para evitar daños.
¿Cuál es la potencia de salida del LM386?
El LM386 puede proporcionar una potencia de salida de aproximadamente 0.5W a 1W, dependiendo de la configuración y la carga conectada.
¿Cómo puedo mejorar la calidad del sonido del amplificador?
Utilizando componentes de mejor calidad como resistencias y condensadores, y asegurándote de que las conexiones sean sólidas y sin ruidos.
Conclusión
Construir un circuito amplificador de potencia de audio portátil utilizando el LM386 es una excelente manera de adentrarte en el mundo de la electrónica. Con unos pocos componentes y un poco de paciencia, puedes disfrutar de un sonido mejorado en tus dispositivos portátiles. ¡No dudes en experimentar y personalizar tu amplificador para obtener el mejor rendimiento de tu música!
Para más información técnica sobre el LM386, puedes consultar el siguiente enlace: datasheet de LM386 en Texas Instruments.
