Cómo cablear luces en paralelo con el diagrama de cableado (instrucciones)

¿Estás listo para iluminar tu hogar de manera eficiente y sencilla? Aprender a cablear luces en paralelo es una habilidad fundamental para cualquier amante del bricolaje y la electricidad. No solo te permitirá controlar la iluminación de distintas áreas de tu casa desde un solo interruptor, sino que también garantizará que, si una bombilla se funde, las demás sigan funcionando sin problemas. En este artículo, te guiaremos paso a paso a través del proceso de cableado en paralelo con un diagrama claro y fácil de seguir. ¡Prepárate para convertirte en el maestro de la iluminación en tu hogar!

¿Estás buscando mejorar la iluminación de tu hogar y tener un control más eficiente de tus luces? Si es así, una excelente opción es cablear las luces en paralelo, utilizando un diagrama de cableado. En este artículo, te proporcionaremos instrucciones detalladas sobre cómo hacerlo. No importa si eres un principiante en temas de electricidad, este artículo te guiará paso a paso para que puedas disfrutar de un sistema de iluminación más eficiente y funcional. ¡Sigue leyendo para descubrir cómo cablear luces en paralelo con el diagrama de cableado!

Dos métodos principales para conectar bombillas son las conexiones en serie y en paralelo. Ambos tienen sus propias ventajas, desventajas y usos. Los circuitos residenciales utilizados en la instalación eléctrica básica están (o deberían estar) conectados en paralelo. En la mayoría de los casos, los interruptores, enchufes y accesorios de iluminación están conectados en paralelo para mantener la fuente de energía de otros aparatos eléctricos y electrodomésticos a través del cable neutro y caliente en caso de que uno falle.

En general, para conectar una lámpara en un circuito paralelo a un interruptor, se conecta el cable neutro a uno de los portalámparas. Conecte el cable conductor al puerto del interruptor y luego conecte un cable entre el segundo puerto del interruptor y el portalámparas/enchufe.

En este contexto, aprenderemos cómo conectar luces en paralelo con un diagrama de cableado.

Precauciones de seguridad

Cómo cablear luces en paralelo con el diagrama de cableado (instrucciones)>

  • Lea todas las precauciones e instrucciones antes de comenzar esta guía.
  • Apague la energía antes de dar servicio, reparar o instalar equipos eléctricos.
  • Nunca intente operar electricidad sin la capacitación y supervisión adecuadas.
  • Trabaje con electricidad únicamente si va acompañado de personas que tengan buenos conocimientos, experiencia práctica y manejo de electricidad. (1)
  • Hacer su propio trabajo eléctrico es inseguro e ilegal en algunas áreas. Antes de realizar cualquier cambio en las conexiones del cableado eléctrico, consulte a un electricista certificado o a un proveedor de servicios públicos.

Actas

Paso 1. Conecte los cables neutros de todas las lámparas a la conexión del cable neutro de la fuente de alimentación.

Cómo cablear luces en paralelo con el diagrama de cableado (instrucciones)>

Paso 2. Conecte cualquiera de los terminales del interruptor o el terminal de fase de la fuente de alimentación.

Cómo cablear luces en paralelo con el diagrama de cableado (instrucciones)>

paso 3. Conecte el terminal restante de cada interruptor al terminal restante de cada bombilla.

Cómo cablear luces en paralelo con el diagrama de cableado (instrucciones)>

Etapa 4. Asigne a cada interruptor un nombre según las luces a las que está asociado.

Cómo cablear luces en paralelo con el diagrama de cableado (instrucciones)>

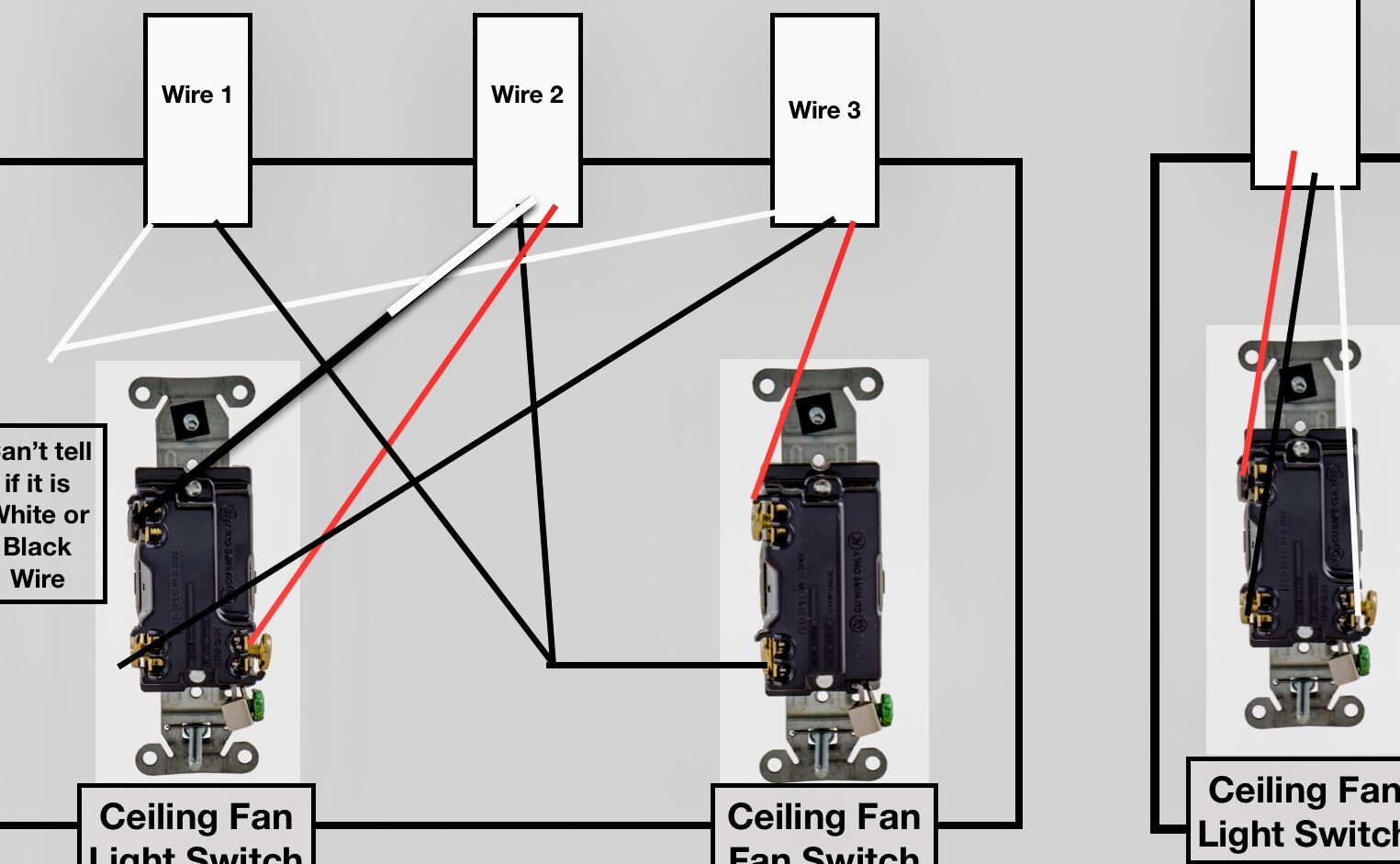

Conexión en paralelo del cableado del interruptor de luz.

Dado que el voltaje en un circuito paralelo es el mismo en todos los puntos pero la corriente que fluye es variable, agregar o quitar una bombilla del circuito no tiene ningún efecto sobre las otras lámparas o aparatos y dispositivos conectados. En este tipo de circuito, se puede agregar cualquier cantidad de puntos de iluminación o cargas (según el cálculo de carga del circuito o subcircuito) simplemente extendiendo los cables L y N a luces adicionales.

Como puede ver, aquí hay tres luces conectadas en paralelo. El cable neutro de cada lámpara está conectado y debe conectarse al cable neutro de la fuente de alimentación. Además, los terminales de fase de cada bombilla están interconectados y deben conectarse al terminal de fase de la fuente de alimentación. Al conectar luces en paralelo, no es necesario aplicar un voltaje superior al voltaje de las luces individuales. Las luces conectadas en paralelo al circuito se pueden alimentar con energía utilizando el mismo voltaje que el voltaje nominal del interruptor de luz. La resistencia de una sola lámpara no puede afectar a todo el circuito. Aquí, la iluminación con mayor potencia puede brillar más. Además, el voltaje de cada luz es el mismo. Sin embargo, la corriente consumida por cada bombilla no es la misma; está determinado por su resistencia y potencia. (2)

Conexión de lámparas en paralelo: ventajas y desventajas.

Cómo cablear luces en paralelo con el diagrama de cableado (instrucciones)>

Ventajas

  • Cada dispositivo y dispositivo eléctrico conectado es autónomo. De esta forma, encender o apagar un dispositivo no afecta a los demás instrumentos ni a su funcionamiento.
  • Si se rompe un cable o se retira una lámpara, todos los circuitos y consumidores asociados permanecen operativos; Es decir, el resto de aparatos eléctricos y de iluminación LED siguen funcionando con normalidad.
  • A medida que se agreguen más bombillas a los circuitos de iluminación en paralelo, su brillo no disminuirá (como solo ocurre con los circuitos de iluminación en serie). Porque el voltaje en todos los puntos de un circuito en paralelo es el mismo. En resumen, obtienen la misma potencia que el voltaje de la fuente.
  • Siempre que el circuito no esté sobrecargado, es posible agregar luces adicionales y puntos de carga en circuitos paralelos en el futuro si es necesario.
  • Agregar más dispositivos y componentes reduce la resistencia general del circuito, especialmente cuando se utilizan dispositivos con altas corrientes nominales, como aires acondicionados y calentadores eléctricos.
  • Un diagrama de circuito paralelo es más confiable, seguro y fácil de usar.

Desventajas

  • Se utilizan cables y alambres más extensos en circuitos paralelos para diagramas de cableado de iluminación.
  • Cuando se agrega una segunda luz al circuito paralelo, se requiere más energía.
  • Con la instalación de CC, la batería se descarga más rápido.
  • El cableado en paralelo es más difícil de diseñar que el cableado en serie.

Conexión en serie o paralelo

Conexión en serie

Una instalación eléctrica sencilla consta de un circuito cerrado por el que circula corriente continua. Una batería es la fuente de alimentación de CC más básica para el cableado eléctrico. Al conectar una pequeña bombilla a los terminales de la batería, se crea un circuito de CC simple.

Sin embargo, los circuitos prácticos constan de más componentes que una sola bombilla. Un circuito en serie consta de más de un componente y está conectado de un extremo a otro de modo que por todos fluye la misma corriente.

Coneccion paralela

Cuando dos o más componentes se conectan en paralelo, tienen la misma diferencia de potencial (diferencia de voltaje) en sus extremos. La magnitud de las diferencias de potencial entre los componentes es la misma, al igual que sus polaridades. Se aplica el mismo voltaje a todos los componentes conectados en paralelo.

Un circuito en paralelo tiene dos o más caminos para que fluya la corriente. Todas las características de un circuito paralelo tienen el mismo voltaje. En una conexión en serie sólo hay un canal para el flujo de corriente. En los circuitos paralelos, existen múltiples caminos para que fluya la corriente.

Consulte algunos de nuestros artículos relacionados a continuación.

Referencias
(1) experiencia práctica: https://medium.com/@srespune/why-practical-knowledge-is-more-important-than-theoretical-knowledge-f0f94ad6d9c6
(2) Resistencia – http://hyperphysics.phy-astr.gsu.edu/hbase/electric/resis.html

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Cómo cablear luces en paralelo ⁣con el⁣ diagrama de cableado (instrucciones)

¿Estás listo para iluminar tu hogar de manera⁢ eficiente y sencilla? ‍Aprender a⁣ cablear luces en ⁤paralelo es una habilidad fundamental para cualquier⁣ amante del bricolaje y ⁤la electricidad. Este método garantiza que, si una bombilla se funde, las demás seguirán funcionando. En este artículo, te guiaremos paso a‍ paso a ‌través del proceso de cableado en paralelo con un ‌diagrama claro ‍y fácil de seguir. ¡Prepárate para⁣ convertirte en el maestro de la iluminación en tu hogar!

¿Por qué cablear en paralelo?

Cablear en paralelo es la opción más común en instalaciones residenciales por ⁤varias razones.

  • No importa si una ⁢bombilla se quita o se quema; las demás seguirán funcionando.
  • El voltaje en cada ⁣lámpara ⁢es ⁣el mismo,⁢ asegurando un brillo constante.
  • Es más ⁤fácil agregar o quitar luces‌ sin afectar al resto del sistema.

Materiales necesarios

  1. Cables eléctricos
  2. Portalámparas
  3. Bombillas
  4. Interruptor
  5. Herramientas (destornillador, pelacables, etc.)
  6. Diagrama⁢ de cableado

Instrucciones para cablear luces en paralelo

A continuación se muestran los pasos detallados para conectar tus⁢ luces en paralelo:

  1. Apaga la energía en el⁤ panel eléctrico antes de comenzar.
  2. Conecta los cables neutros de todas las ⁢lámparas al neutro de la fuente de alimentación.
  3. Conecta el terminal de fase de cada interruptor a sus respectivas lámparas.
  4. Asigna‍ un nombre a ⁣cada interruptor según ‌las luces ⁣a las que está asociado.

Diagrama de‍ cableado

Aquí puedes ver un diagrama útil que ilustra la ‍conexión en paralelo de luces. Es clave ⁣seguirlo ⁤para evitar errores comunes.

Precauciones de seguridad

  • Lee todas las precauciones⁤ e instrucciones ‍antes de comenzar esta guía.
  • Nunca​ intentes operar‌ electricidad sin la capacitación adecuada.
  • Consulta a un⁢ electricista certificado si tienes dudas sobre el ⁤cableado.

Ventajas y desventajas del⁤ cableado en paralelo

El cableado en ⁢paralelo tiene varias ventajas:

  • Cada dispositivo es autónomo, por lo que encender uno no afecta a los demás.
  • Las bombillas mantendrán su brillo al agregar más dispositivos.
  • Permite una mayor flexibilidad en la instalación y cambios futuros.

Sin embargo, también hay desventajas:

  • Si el circuito se sobrecarga, puede provocar ‌fallos eléctricos.
  • Requiere más cableado que un circuito en serie, aumentando ‌los costos ‌iniciales.

Preguntas frecuentes ⁢(FAQs)

¿Qué tipo de ‍bombilla puedo usar en un circuito en paralelo?

Puedes usar cualquier tipo de bombilla, siempre que sean compatibles con el voltaje del circuito. Bombillas LED, incandescentes​ y fluorescentes son opciones comunes. Asegúrate ⁣de verificar que la potencia total no exceda el límite del circuito.

¿Es seguro cablear luces en paralelo yo mismo?

Cablear ​luces en paralelo es seguro siempre que sigas‍ las instrucciones y tomes las precauciones adecuadas. Si no tienes experiencia con electricidad, es recomendable consultar a ‌un profesional para evitar riesgos.

¿Puedo conectar más luces‍ en⁤ paralelo sin problemas?

Sí, puedes añadir más luces en paralelo, pero‌ asegúrate de‌ que ‌la carga total ⁣no exceda ⁤la capacidad del circuito. Además, ‌verifica el grosor de los cables para evitar sobrecalentamientos.

Conclusión

Aprender ​a cablear luces⁤ en ‌paralelo es una habilidad valiosa que puede transformar la iluminación en tu hogar. No ⁣solo mejorarás ‌la funcionalidad de tu sistema⁣ eléctrico, sino que también ⁤ganarás confianza en tus habilidades de bricolaje. Si sigues estos pasos y precauciones, estarás en el camino ​correcto para disfrutar de una iluminación práctica y⁢ eficiente.

Para más información sobre electricidad y bricolaje, visita ‌ Electrical Basics.
