¿Te has preguntado alguna vez cómo poner en marcha ese potente compresor de aire de 5 HP que tanto necesitas? Cablear un compresor puede parecer una tarea desalentadora, pero con las instrucciones adecuadas, transformarás esa incertidumbre en confianza. En este artículo, te guiamos paso a paso a través del proceso, garantizando que entiendas cada conexión eléctrica y cada ajuste necesario, para que puedas disfrutar de un funcionamiento óptimo. Ya sea que estés realizando un proyecto en casa o trabajando en un taller, tener un compresor bien cableado es clave para maximizar su rendimiento. ¡Sigue leyendo y convierte este desafío en una experiencia satisfactoria!
Si estás pensando en realizar el cableado de un compresor de aire de 5 HP por ti mismo, has llegado al lugar indicado. En este artículo te proporcionaremos instrucciones paso a paso para que puedas llevar a cabo esta tarea de manera segura y eficiente. El cableado de un compresor de aire puede parecer complicado, pero con la guía adecuada estarás listo para enfrentar este desafío. Así que prepárate para aprender todos los detalles sobre cómo cablear un compresor de aire de 5 HP y conseguir un resultado óptimo. ¡Comencemos!
Un compresor de aire es una herramienta versátil que puede alimentar equipos neumáticos, inflar neumáticos y más. Cablear un compresor de aire de 5 HP puede ser una tarea desalentadora, pero es importante hacerlo correctamente para garantizar la seguridad y un rendimiento óptimo.
Esta guía proporciona una descripción general paso a paso del cableado de un compresor de aire de 5 HP y cubre pasos importantes como la selección de materiales de cableado, la instalación de dispositivos de seguridad, la conexión del motor y la prueba del sistema.
Materiales necesarios para conectar un compresor de aire de 5 HP
Instrucciones paso a paso sobre cómo conectar un compresor de aire de 5 hp
Siga los pasos cuidadosamente y tenga extrema precaución cuando trabaje con sistemas eléctricos. Asegúrese de seguir todas las advertencias e instrucciones proporcionadas por el fabricante del compresor de aire.
Paso 1: elija el cableado adecuado
Seleccionar el tamaño y tipo de cable correcto es fundamental para la seguridad y el rendimiento. El cable debe ser adecuado para el consumo de corriente de arranque y funcionamiento del motor de 5 HP.
- Fuerza del alambre: Para un compresor de aire de 5 HP y 240 V, se recomienda cable de cobre de 8 AWG. Esto permite hasta 40 amperios, lo que cubre el consumo máximo del motor.
- Tipo de alambre: Utilice únicamente cables de cobre que sean adecuados para lugares húmedos. Se puede utilizar THHN/THWN o Romex. Si lo lleva a cabo la dirección, se requiere THHN/THWN. En caso de instalación subterránea se deberá utilizar cable UF-B.
- Línea: Si el cableado se realiza a través de un conducto, elija un conducto metálico eléctrico (EMT) de 1/2 ″ o 3/4 ″. Tienda un cable entre el disyuntor, el arrancador magnético y el motor.
Paso 2: instale el disyuntor
El disyuntor le permite apagar de forma segura la alimentación del compresor de aire para realizar trabajos de mantenimiento. Debe ser:
- Disyuntor sin fusible de 30 A para monofásico y disyuntor sin fusible de 20 A para compresor de aire trifásico
- Ubicado a la vista del compresor.
- De fácil acceso
- Diseñado correctamente para voltaje y corriente.
Instálelo en una pared o superficie estacionaria cerca del compresor. Se recomienda un disyuntor sin fusible de 30 A.

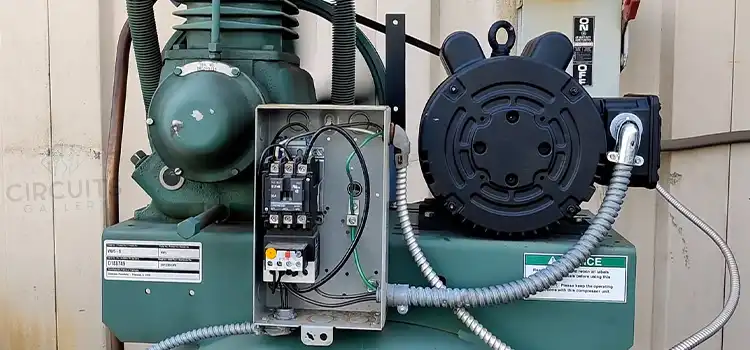

Paso 3: instale el arrancador magnético
El arrancador magnético controla el suministro de energía al motor y lo protege de sobrecargas. Debería ser:
- Montado al lado del disyuntor
- Adaptado al voltaje y la corriente del motor
Un arrancador magnético de 240 V diseñado para motores de hasta 7,5 HP funcionará para un compresor de aire de 5 HP.
Paso 4: conecta los cables

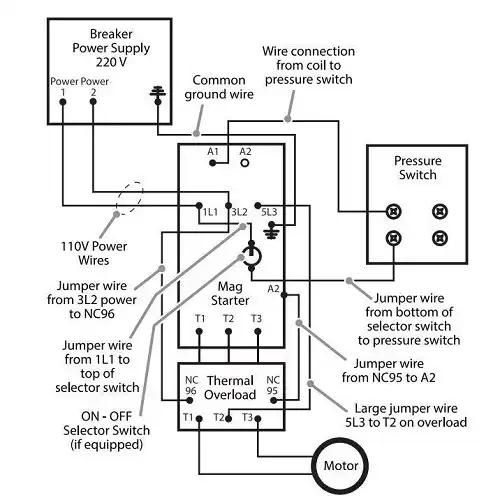

Cableado para compresor de aire monofásico:

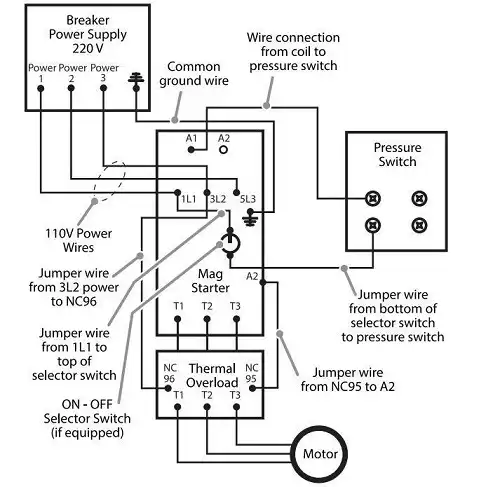

Cableado para compresor de aire trifásico:
Paso 5: conecte el motor
Conecte el cableado al motor utilizando conectores asegurados diseñados para el calibre de cable utilizado. Las conexiones deben ser apretadas y seguras. Siga cuidadosamente el diagrama de cableado del motor. Compruebe el correcto sentido de rotación del motor. Si es necesario, corríjalo intercambiando dos cables de alimentación en el arrancador del motor.
Paso 6: prueba el sistema
Antes de usar el compresor de aire, pruébelo:
Si ocurren problemas, vuelva a verificar todas las conexiones antes de intentar la operación.
Consejos de seguridad
Solución de problemas
El motor no arranca: Verifique las conexiones del cableado, los fusibles/disyuntores, los ajustes de sobrecarga y el motor de arranque.
Preguntas frecuentes (FAQ)
P1. ¿Qué tamaño de martillo se necesita para un compresor de aire de 5 HP?
Respuesta: Para un compresor de aire de 5 HP, se recomienda un disyuntor de 30 A y 240 V. El disyuntor debe ser adecuado para la corriente de arranque y la corriente de funcionamiento del motor.
P2. ¿Qué tamaño de cable debe conectar el interruptor de presión al motor de arranque?
Respuesta: Un cable de 16 o 18 AWG es adecuado para conectar el circuito de control de bajo voltaje entre el interruptor de presión y el arrancador magnético. Este circuito de control solo transporta una corriente mínima.
P3. ¿Puedo montar el motor de arranque y activarlo remotamente desde el compresor?
Respuesta: Sí, puedes montarlos de forma remota si es necesario, pero asegúrate de que estén protegidos en una caja eléctrica y colocados lo más cerca posible. No se recomiendan tramos de cable más largos. Mantenga la longitud de los cables lo más corta posible.
Concluir
Cablear correctamente un compresor de aire de 5 HP incluye seleccionar el cableado apropiado, instalar dispositivos de seguridad, realizar conexiones seguras y realizar pruebas.
Siga cada paso cuidadosamente para garantizar un rendimiento y una seguridad óptimos. Si es necesario, siga las instrucciones del fabricante. Con cuidado y atención al detalle, podrá conectar su potente compresor de aire de manera eficiente y confiable.
Cómo Cablear un Compresor de Aire de 5 HP | Instrucciones Paso a Paso
¿Te has preguntado alguna vez cómo poner en marcha ese potente compresor de aire de 5 HP que tanto necesitas? Cablear un compresor puede parecer una tarea desalentadora, pero con las instrucciones adecuadas, transformarás esa incertidumbre en confianza. Este artículo te guiará paso a paso a través del proceso, garantizando que entiendas cada conexión eléctrica y cada ajuste necesario para un funcionamiento óptimo.
Materiales Necesarios
- Cable THHN de 8 AWG
- Disyuntor adecuado (30 A para 240 V monofásico, 20 A para 240 V trifásico)
- Tamaño del arrancador de motor magnético para motor de compresor (potencia de 7,5 HP para motor de 5 HP)
- Protección contra sobrecarga del motor
- Cinta eléctrica
- Conectores/terminales de conexión adaptados a la sección del cable
- Cables y conexiones (si los cables pasan a través de la carcasa)
Instrucciones Paso a Paso
Sigue los pasos cuidadosamente y ten extrema precaución al trabajar con sistemas eléctricos. Asegúrate de seguir todas las advertencias e instrucciones proporcionadas por el fabricante del compresor de aire.
- Elige el cableado adecuado:
- Para un compresor de aire de 5 HP y 240 V, se recomienda usar cable de cobre de 8 AWG, que permite hasta 40 amperios.
- Utiliza cables de cobre que sean adecuados para lugares húmedos como THHN/THWN o Romex.
- Instala el disyuntor:
El disyuntor te permite apagar de forma segura la alimentación del compresor. Debe ser:
- Disyuntor sin fusible de 30 A para monofásico y 20 A para trifásico.
- Ubicado a la vista y de fácil acceso.
- Instala el arrancador magnético:
Este dispositivo controla el suministro de energía al motor y lo protege de sobrecargas. Debe estar diseñado para motores de hasta 7,5 HP y ser montado junto al disyuntor.
- Conecta los cables:
- Para compresor monofásico:
- Conecta los cables de alimentación del disyuntor a los terminales L1 y L3 del arrancador.
- Conecta los cables del motor T1 y T3 a los terminales de salida del arrancador.
- Conecta el cable de tierra al terminal de tierra del motor.
- Para compresor trifásico:
- Conecta los cables de alimentación a los terminales L1, L2 y L3 del arrancador.
- Conecta los cables T1, T2 y T3 de salida.
- Para compresor monofásico:
- Conecta el motor:
Asegúrate de usar conectores adecuados y sigue el diagrama de cableado del motor. Verifica el sentido de rotación; si es necesario, intercambia dos cables de alimentación.
- Prueba el sistema:
Antes de usar el compresor, verifica que:
- El disyuntor esté encendido.
- El motor arranque correctamente.
Consejos de Seguridad
Es fundamental tener cuidado al trabajar con sistemas eléctricos. Asegúrate de tener una conexión a tierra adecuada para evitar descargas eléctricas. Mantén siempre las manos y la ropa alejadas de piezas móviles y sigue las pautas de seguridad del fabricante.
Preguntas Frecuentes (FAQs)
¿Qué tipo de cable debo usar para el compresor de aire de 5 HP?
Para un compresor de aire de 5 HP, se recomienda utilizar cable de cobre de 8 AWG, que es adecuado para manejar la corriente de arranque y operación del motor. Es importante que el cable sea THHN/THWN o Romex para asegurar su durabilidad y resistencia a la humedad.
¿Es necesario usar un disyuntor para el compresor?
Sí, el uso de un disyuntor es fundamental para garantizar la seguridad del sistema eléctrico. Un disyuntor adecuado permite desconectar la corriente de forma segura durante el mantenimiento o en caso de una sobrecarga, evitando daños en el compresor y reduciendo riesgos de incendio.
¿Cómo puedo saber si el motor está funcionando correctamente?
Para verificar el correcto funcionamiento del motor, enciende el disyuntor y el arrancador magnético. Observa si el motor arranca y verifica que no haya ruidos extraños o vibraciones inusuales. Realiza pruebas de encendido y apagado varias veces para asegurar que todo esté en orden.
¿Qué hacer si el motor no arranca?
Si el motor no arranca, primero verifica todas las conexiones realizadas. Asegúrate de que el disyuntor esté encendido y que no haya problemas de alimentación. Revisa también el fusible y las conexiones del cableado. Si persiste el problema, considera consultar a un profesional.
Para más información sobre normas de cableado y seguridad eléctrica, puedes visitar OSHA.
