¿Alguna vez te has encontrado con la necesidad de conectar un dispositivo electrónico pero no sabes cómo hacerlo? Si la respuesta es sí, ¡estás en el lugar correcto! En este artículo veremos cómo cablear un conector de 3 pines utilizando solo 2 cables, explorando dos escenarios prácticos que te ayudarán a entender el proceso de manera sencilla. Tanto si eres un entusiasta de la electrónica como si simplemente quieres darle un toque DIY a tus proyectos, esta guía te brindará la claridad y el conocimiento que necesitas para llevar a cabo esta tarea con confianza. ¡Comencemos!
¿Alguna vez te has encontrado con un conector de tres pines pero solo tienes dos cables para conectar? Esta situación puede resultar confusa y frustrante, especialmente si no estás familiarizado con los aspectos técnicos de la electrónica. Afortunadamente, existen soluciones prácticas y sencillas para sortear este obstáculo. En este artículo, te mostraremos dos escenarios comunes y te guiaremos paso a paso para que puedas cablear un conector de tres pines con solo dos cables. ¡No te lo pierdas!
Si tu cable tiene dos hilos y necesitas conectar un enchufe de tres clavijas, quizás te preguntes cómo hacerlo.
Puede parecer confuso, pero una vez que sabes qué cable es cuál y cuál debes ignorar, es fácil.
Para cablear un conector de 3 pines con 2 cables, Identifique los cables o terminales vivos y neutros en el conector de 3 pines y conéctelos a los cables vivos y neutros correspondientes en el cable. o los terminales enchufables. El cable no lo tendrá. A Tercer cable a tierra para ignorar en el enchufe. Por lo tanto, conecte caliente con caliente y neutro con neutro antes de sellar las conexiones o cerrar el conector.
A continuación, entraré en más detalles sobre qué hacer con un conector abierto y explicaré los diferentes esquemas de color.
Seguridad, requisitos y escenarios.
Precauciones de seguridad
La precaución de seguridad normal es cortar la energía al circuito en el que está trabajando apagando el disyuntor.
Sin embargo, en este caso esto sólo es necesario si el enchufe o el dispositivo están firmemente conectados. No es necesario apagar un sistema aislado porque ya está desconectado.
Requisitos
Para cablear un conector de 3 pines con 2 cables normalmente necesita lo siguiente:
- Herramientas: alicates, destornillador, pelacables.
- Materiales: cinta aislante
Escenarios
Consideraremos dos escenarios: uno en el que el conector está sellado, lo que requiere que usted conecte los dos juegos de cables (cable a cable) y otro en el que el conector se puede abrir y usted conecta los cables a sus terminales (cable a). Terminal).
Cableado de un conector de 3 pines con 2 hilos (cable a cable)
Este método implica sellar el conector para conectar dos cables. Puede conectarlo a cualquier enchufe de 3 clavijas si al menos puede ver el cable a tierra (consulte el paso 1). Se utiliza un enchufe de estilo sudafricano e indio para ilustrar los siguientes pasos.
Paso 1: identificar los cables
Debe identificar los cables para saber cuál está vivo (o vivo), neutro y tierra (o conectado a tierra).
En particular, debe estar seguro de qué cable es el de tierra, ya que lo cortaremos en el siguiente paso. Suele ser el cable verde (el más común) o amarillo.
Si puedes ver los cables conectados a los terminales, es el que está conectado al pin el que es diferente y está separado del otro par, el superior en la formación de triángulo.
Los otros cables (sin conexión a tierra) en los sistemas estadounidenses son los siguientes:
Si ve un cable rojo, es un cable caliente en un sistema fuera de EE. UU. En este caso el otro cable es el cable neutro (negro o blanco). Si ve un cable azul o gris, probablemente sea un cable neutro, acompañado de un cable marrón para la conexión viva.
Paso 2: corta el cable de tierra
Cortaremos el cable de tierra, normalmente el verde o amarillo, para terminarlo ya que no es necesario.
Corte con cuidado el extremo con unos alicates para que el conductor no sobresalga de la capa aislante.
Después de cortar el cable de tierra, puede ver que la tarea se ha vuelto mucho más fácil ya que ahora solo necesitamos conectar dos cables (no tres) a dos cables.
Paso 3: conecta los cables
Como ahora solo tenemos 2 pares de cables, podemos conectarlos fácilmente conectando los cables correspondientes:
- Conecte los 2 cables calientes.
- Conecte los 2 conductores neutros.
Técnicamente no importa qué cables conectes ya que es un sistema de CA, pero lo mejor es conectar los cables adecuados. En un sistema DC, es importante asegurar la polaridad correcta (positiva y negativa).
Paso 4: Asegure las conexiones
Puede soldar los cables y utilizar tubos termorretráctiles o conectarlos y envolverlos con cinta aislante.
Le sugiero que pegue con cinta adhesiva cada par correspondiente y luego los pegue a ambos juntos, es decir, todo el cable.
Paso 5: prueba el cable
El cableado está listo, pero recomiendo probarlo antes del uso final.
En el siguiente ejemplo, el cable de 2 hilos está conectado al casquillo de una bombilla en el otro extremo. Inserte una bombilla en el casquillo. Luego inserte el enchufe en una toma de corriente o en la toma de un cable de extensión y enciéndalo para proporcionar energía. La bombilla debería encenderse.
Cableado de un conector de 3 pines con 2 cables (cable a terminal)
En este método, el conector se puede abrir y es necesario conectar los cables a sus terminales. Sólo podrás aplicarlo a un conector de 3 pines si sabes qué esquema seguir. Se utiliza un enchufe de estilo británico para ilustrar los siguientes pasos.

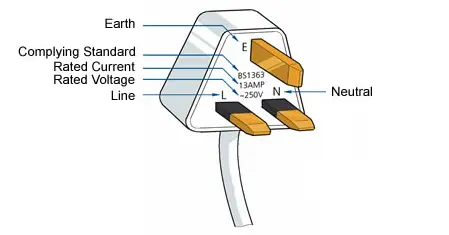

Paso 1: identificar los cables y conectores
Debe identificar los cables y conectores (conectados a las clavijas) para saber cuáles están activos (o vivo), neutro y tierra (o masa). Hay tres tipos: caliente (o vivo), neutro y tierra (o tierra). Para enchufes estadounidenses:
- El terminal caliente suele ser el terminal vertical más corto., el otro es el conductor neutro. Si miras el conector con sus clavijas hacia ti en forma de triángulo vertical, el terminal activo está en la parte inferior derecha. El cable que lleva conectado es negro (el más común) o marrón. En los sistemas de cableado fuera de EE. UU. suele ser rojo o marrón.
- La conexión neutra suele ser el vertical más largo, el otro es el terminal activo. Si miras el enchufe con sus clavijas hacia ti en forma de triángulo vertical, el terminal neutro está en la parte inferior izquierda. El cable que lleva conectado es blanco (el más común) o gris. En los diagramas de cableado fuera de EE. UU. suele ser negro o azul.
- La conexión a tierra suele ser la que es diferente y separado del otro par, el superior, redondeado o semicircular en forma de triángulo.
Paso 2: Pele el aislamiento
Con un pelacables, retire la capa de aislamiento aproximadamente ½ pulgada de los extremos de ambos cables.
Si no tienes un pelacables, puedes usar unos alicates. Nota: Si se quitaron los dos cables de un conector de 2 clavijas, primero corte la cabeza del conector de 2 clavijas antes de pelar los cables.
Paso 3: Desenrosque el enchufe
Desenrosque el enchufe de 3 clavijas, incluida la brida para cables, y retire la tapa.
Paso 4: Conecte los cables
Conecte los 2 cables al conector de 3 pines.
Primero, tuerza los extremos pelados de los dos cables individualmente (no juntos) para hacerlos compactos. Luego inserte los extremos retorcidos en los tornillos del enchufe de 3 clavijas. Asegure la conexión con los tornillos.
Nota: Los dos terminales donde conecta los dos cables son enchufes/tornillos neutros y activos. El tercer enchufe está en el suelo. Los cables están codificados por colores en la mayoría de los casos y se pueden distinguir fácilmente entre conductores neutros, de alimentación y de tierra.
Paso 5: Restaurar cobertura
Vuelva a colocar la cubierta del conector de 3 pines.
Vuelva a colocar la cubierta del enchufe de tres clavijas que quitó al cablear el enchufe. Atornille bien la tapa.
Finalmente, pruebe su nuevo enchufe antes de usarlo.
Toma de tierra
Habrás notado que ninguno de los métodos proporciona una conexión a tierra adecuada porque en ambos casos la conexión a tierra está rota.
Si no tiene un cable de tierra, no caiga en la tentación de conectar el cable neutro al terminal de tierra o de puentear la conexión entre el cable neutro y el terminal de tierra. Podría ser peligroso.
Dos cables vivos y neutros no pueden establecer una conexión a tierra. Se requiere un tercer cable para una conexión a tierra adecuada. Si prefiere la conexión a tierra, utilice un cable de 3 hilos. Asegúrese de que el cable de tierra esté conectado a una parte metálica de la carcasa del dispositivo.
Referencias
Recursos del sitio web:
Referencias de vídeos:
Andrea Goh
Trabajo técnico
Cómo Cablear un Conector de 3 Pines con 2 Cables (2 Escenarios)
¿Alguna vez te has encontrado en la situación de tener que conectar un dispositivo electrónico con un conector de 3 pines, pero solo dispones de 2 cables? Esta situación, aunque confusa, tiene soluciones prácticas. En este artículo, exploraremos dos escenarios para cablear un conector de 3 pines con solo 2 cables de manera sencilla y efectiva.
Requisitos Previos
Antes de comenzar, asegúrate de tener a mano los siguientes materiales y herramientas:
- Herramientas: alicates, destornillador, pelacables.
- Materiales: cinta aislante.
Precauciones de Seguridad
Siempre es importante seguir las normas de seguridad al trabajar con electricidad. Apaga el disyuntor antes de realizar cualquier conexión si el dispositivo está conectado a un sistema de corriente. Si estás trabajando en un sistema aislado, este paso puede no ser necesario.
Escenario 1: Cablear un Conector Sellado (Cable a Cable)
Esta técnica es útil si el conector de 3 pines está sellado. A continuación, te mostramos los pasos para realizarlo.
Paso 1: Identificar los Cables
Identifica los cables en el conector:
- Caliente (vivo)
- Neutro
- Tierra
Usualmente, el cable de tierra es el verde o amarillo; este lo ignoraremos.
Paso 2: Cortar el Cable de Tierra
Corta el cable de tierra con cuidado utilizando tus alicates. Esto simplifica el proceso, ya que solo te quedarán 2 cables para conectar.
Paso 3: Conectar los Cables
Conecta los cables correspondientes:
- Conecta el cable vivo con el cable vivo.
- Conecta el cable neutro con el cable neutro.
Paso 4: Asegurar las Conexiones
Utiliza tubos termorretráctiles o cinta aislante para asegurar las conexiones. Recomiendo envolver cada par y luego agruparlos.
Paso 5: Probar el Cable
Realiza una prueba conectando el enchufe en una toma de corriente y asegúrate de que el dispositivo funcione correctamente.
Escenario 2: Cablear un Conector Abierto (Cable a Terminal)
En este método, el conector está abierto, lo que significa que se conectarán los cables directamente a sus terminales.
Paso 1: Identificar los Conectores
Identifica cuáles son los terminales activo, neutro y a tierra:
- Terminal vivo (generalmente en la parte inferior derecha).
- Terminal neutro (parte inferior izquierda).
- Terminal de tierra (en la parte superior).
Paso 2: Pelar el Aislamiento
Usa un pelacables para retirar ½ pulgada del aislamiento de los extremos de ambos cables.
Paso 3: Conectar los Cables
Conecta los cables a sus respectivos terminales:
- Cable vivo al terminal vivo.
- Cable neutro al terminal neutro.
Paso 4: Asegurar Conexiones y Probar
Asegura las conexiones como en el primer escenario y realiza una prueba para asegurarte de que todo funcione correctamente.
Preguntas Frecuentes (FAQs)
¿Qué debo hacer si no estoy seguro de identificar los cables?
Si no estás seguro, es recomendable utilizar un multímetro para comprobar la continuidad y asegurarte de cuál es el cable vivo, neutro y tierra. La seguridad siempre debe ser tu prioridad.
¿Puedo utilizar cualquier tipo de cable para estas conexiones?
No todos los cables son adecuados para todas las aplicaciones. Asegúrate de usar cables que estén calificados para el voltaje y corriente que va a llevar el dispositivo. Consulta este recurso para más información.
¿Es necesario el cable de tierra?
En la mayoría de los casos, se recomienda mantener el cable de tierra conectado, ya que proporciona una ruta de seguridad para la corriente en caso de falla. Sin embargo, en algunos escenarios donde se usan solo 2 cables, se puede ignorar en situaciones controladas.
Siguiendo esta guía, podrás conectar un conector de 3 pines utilizando solo 2 cables. Ya seas un aficionado a la electricidad o un principiante, estos pasos te ayudarán a realizar la tarea de manera segura y efectiva.
