¿Te has encontrado alguna vez con la necesidad de instalar o reemplazar un interruptor bipolar en tu hogar? No estás solo. Muchos propietarios buscan soluciones prácticas y accesibles para mejorar la eficiencia energética y la seguridad de sus espacios. En este artículo, te guiaremos a través de los pasos e instrucciones esenciales para cablear un interruptor bipolar de manera sencilla y efectiva. Ya seas un experto en bricolaje o un principiante con ganas de aprender, aquí encontrarás todo lo que necesitas saber para llevar a cabo esta tarea con confianza. ¡Manos a la obra y que la luz te acompañe!
¿Necesitas aprender cómo cablear un interruptor bipolar? No te preocupes, en este artículo te brindaremos pasos e instrucciones sencillas para que puedas hacerlo tú mismo. Aprender a realizar este proceso puede ahorrarte dinero en reparaciones eléctricas y te dará la libertad de aprender una habilidad práctica y útil. Así que, si estás listo para comenzar, ¡sigue leyendo y descubre cómo cablear un interruptor bipolar de manera correcta y segura!
Esta guía le ayudará a cablear un interruptor bipolar con dos terminales adicionales en comparación con un interruptor normal.
Esto es útil si solo ha conectado interruptores normales o nunca antes ha conectado uno. Le expliqué las conexiones adicionales, el uso de interruptores DPST en circuitos de 220 voltios y cómo evitar confusiones sobre los cables blancos utilizados para corriente o neutro.
En definitiva, para cablear un interruptor bipolar conectamos únicamente los cables de alimentación y de tierra (nunca el neutro) de la siguiente manera:
- Conecte el cable de línea negro (primer vivo) al terminal de línea en un lado del interruptor y el cable de carga negro encima de él en la fila de carga.
- Si es un cable de 3 hilos, conecte el cable rojo (segundo vivo) al terminal de línea del otro lado y el cable de carga correspondiente encima de él. Si se trata de un cable de dos hilos que contiene un hilo blanco, identifíquelo nuevamente como el segundo hilo caliente.
- Empalme los cables verdes y conéctelos al terminal de tornillo verde.
Más detalles se pueden encontrar a continuación.
El interruptor bipolar

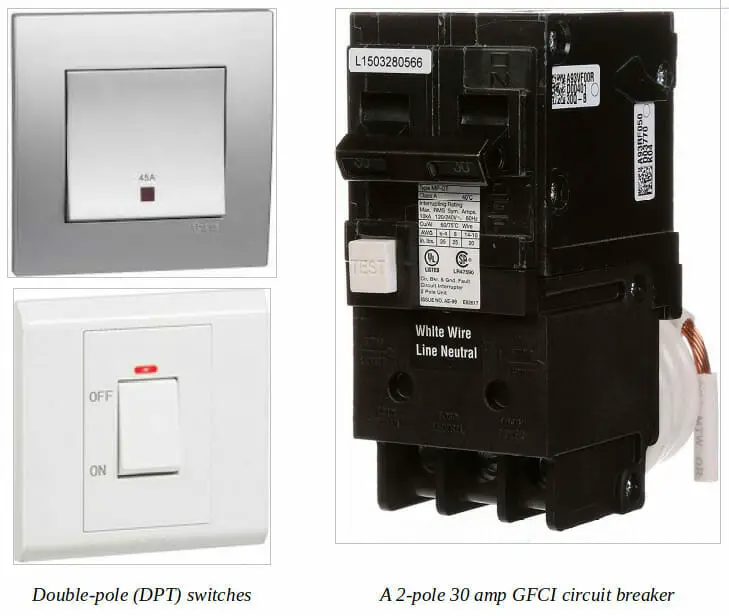

Un interruptor bipolar es una forma ideal y rentable de encender o apagar dos circuitos al mismo tiempo.
Por ejemplo, puede controlar un dispositivo de 220 voltios con dos cables activos (en un suministro trifásico). Puedes comprar unos que tengan un interruptor de palanca común y que parezcan un interruptor simple normal, pero que tengan conexiones internas para dos circuitos. Técnicamente, se denominan interruptores DPST (bipolares y unipolares).
Los interruptores bipolares suelen tener una potencia nominal de 30 amperios, pero se utilizan en circuitos con una potencia nominal inferior a 30 amperios.
alambres
Mientras que un interruptor unipolar solo tiene un cable caliente que ingresa (aparte del cable de tierra), un interruptor bipolar tiene dos, ya sea para transmitir 110-120 V cada uno o para controlar un circuito de 220-240 V.
Los dos cables calientes son negros o negros y rojos. A veces se utiliza un cable blanco porque está presente en un cable con cables blancos y negros normales. Sin embargo, en este caso estaría marcado como caliente.
Además, normalmente se ve un cable de calibre 10 más grueso en un circuito de 220 V o un cable de calibre 12 en circuitos de 20 A y 110 V.
Terminales
Un interruptor bipolar debe controlar dos circuitos y, por lo tanto, tiene cuatro terminales además del terminal de tierra.
Los dos cables entrantes están conectados a un par mientras que los salientes están conectados al otro. Tiene 4 tornillos de latón (o 2 de latón y 2 negros como se muestra a continuación), generalmente dos en cada lado. El tornillo de tierra es verde.
circuitos de 220 voltios
Dado que un interruptor bipolar es común en un circuito de 220 voltios, me gustaría explicar brevemente cómo se organiza en un panel que normalmente da servicio a circuitos de 110 voltios.
Un circuito de 220 voltios obtiene energía de dos barras colectoras separadas en el panel. Esto contrasta con un circuito normal de 110 voltios, que sólo obtiene energía de una única barra colectora. Además, no hay cable de retorno a menos que el dispositivo requiera 110 voltios para algunas funciones.
Además de los circuitos de 220 voltios, los interruptores DPST también se pueden usar para controlar simultáneamente dos circuitos regulares de 110 voltios conectados en paralelo.
Cómo cablear un interruptor bipolar
diagrama de circuito
A continuación se muestra un diagrama de cableado para un interruptor bipolar conectado a un motor de inducción monofásico.
Tenga en cuenta que:
- Los cables sin conexión a tierra se muestran en marrón y morado, generalmente negros, uno negro y otro blanco, nuevamente identificados como vivos, o uno negro y otro rojo.
- Un disyuntor bipolar protege el circuito.
Paso 1: apaga el dispositivo
Apague la alimentación de los circuitos en los que desea trabajar.
Paso 2: conecta los cables
Conecte los 5 cables a los 5 terminales del interruptor bipolar como se describe a continuación, dependiendo de si está utilizando un cable de 2 o 3 hilos.
Si utiliza un cable normal de 2 hilos (con cables blanco y negro y un cable a tierra):
- Conecte el cable negro (de la fuente de alimentación) al conector negro en el lado izquierdo del interruptor.
- Conecte el cable de carga negro (del dispositivo) al terminal de latón que se encuentra encima en el mismo lado izquierdo.
- Conecte el cable blanco (no neutro, pero identificado como vivo) al terminal negro en el lado derecho del interruptor.
- Conecte el cable de carga blanco al terminal de latón de arriba en el mismo lado derecho.
- Empalme los cables verdes y conéctelos al terminal de tornillo verde.
También puede obtener cables de 2 hilos con dos hilos negros como conductores (más el cable de tierra). La siguiente imagen muestra dicha conexión.
Cuando se utiliza un cable de 3 hilos (con cables negro, rojo y blanco y un cable a tierra), las conexiones son las mismas que las anteriores excepto:
- El cable rojo se utiliza en lugar del blanco para el segundo cable caliente.
- Los cables blancos (neutro) terminan detrás del interruptor cubriéndolos ya que NO están conectados al interruptor.
Nota: El cable blanco en un cable de 2 conductores no es neutro, pero se vuelve a identificar como vivo (pegando el extremo con cinta aislante negra), mientras que en un cable de 3 conductores permanece neutro y termina con una tapa. En este último caso NO se debe conectar al interruptor.
Paso 3: asegúrese de que todos los tornillos estén apretados
Asegúrese de que los cinco tornillos del interruptor bipolar estén apretados. Opcionalmente, puedes sellar los lados con cinta aislante como se muestra en la imagen a continuación.
Paso 4: conecte el interruptor a la placa de cubierta
Conecte el interruptor a la placa de cubierta o a la caja del interruptor.
Un ejemplo práctico
Un propietario quería reemplazar un interruptor de palanca normal en su baño por un interruptor bipolar para encender y apagar el ventilador y la luz al mismo tiempo.
Dado que los cables existentes eran cables de dos núcleos con alambres blancos y negros, tuvo que usarlos en lugar de instalar otros nuevos. El diagrama de cableado muestra la disposición del circuito existente para dos luces y un ventilador y el cambio al uso de un interruptor bipolar para controlar una luz y el ventilador.
El cableado se realizó según las instrucciones de este manual. El interruptor único asume ahora la función de dos interruptores separados que se utilizaban anteriormente.
Preguntas frecuentes
¿Puedo utilizar un interruptor bipolar al cablear un solo circuito?
¡Sí! Aunque es como romper una nuez con un mazo, es posible. Sin embargo, tenga en cuenta que los interruptores unipolares están diseñados específicamente para un circuito. Entonces, a menos que esté pensando en usar una configuración de barra doble más adelante, es posible que desee seguir con la configuración de barra única, más simple, más delgada y, a menudo, más económica.
He oído hablar de estos interruptores de 3 vías. ¿Es lo mismo que un interruptor bipolar?
¡Gran pregunta! No, no son lo mismo. Un interruptor bipolar le permite controlar dos circuitos al mismo tiempo. Un interruptor de 3 vías le permite controlar un dispositivo o circuito desde dos ubicaciones diferentes. Imagínese presionar el interruptor al pie de las escaleras y luego nuevamente en la parte superior. Práctico, ¿verdad?
¿Existe riesgo de utilizar un cable blanco como cable caliente? ¡Todo está bien siempre que lo identifiques nuevamente! El cable blanco se puede utilizar como segundo cable caliente en algunas configuraciones. Si hace esto, márquelo siempre de manera que sea claramente visible que está caliente, generalmente pegando el extremo con cinta aislante negra. ¡Seguridad primero!
¿Necesito siempre un interruptor bipolar en circuitos de 220 voltios?
La mayoría de las veces sí. Un circuito de 220 voltios normalmente utiliza dos cables calientes, por lo que la primera opción es un interruptor bipolar. Pero, como siempre, existen excepciones basadas en necesidades y configuraciones específicas.
¿Puedo realizar proyectos interesantes o actualizaciones con un interruptor bipolar?
¡Absolutamente! Por ejemplo, si estás cansado de jugar con dos interruptores para la luz del baño y el ventilador, puedes sustituirlos por un interruptor bipolar. De esta manera, una vuelta y listo. ¡Se trata de hacer la vida un poco más fácil y eficiente!
Referencias
Recursos del sitio web:
Referencias de vídeos:
electricista diario
Solo para ti
aprender ingenieria
Cómo cablear un interruptor bipolar (pasos e instrucciones)
¿Te has encontrado alguna vez con la necesidad de instalar o reemplazar un interruptor bipolar en tu hogar? No estás solo. Muchos propietarios buscan soluciones prácticas y accesibles para mejorar la eficiencia energética y la seguridad de sus espacios. En este artículo, te guiaremos a través de los pasos e instrucciones esenciales para cablear un interruptor bipolar de manera sencilla y efectiva. Ya seas un experto en bricolaje o un principiante con ganas de aprender, aquí encontrarás todo lo que necesitas saber para llevar a cabo esta tarea con confianza. ¡Manos a la obra y que la luz te acompañe!
¿Qué es un interruptor bipolar?
Un interruptor bipolar es un dispositivo que te permite controlar dos circuitos eléctricos principales al mismo tiempo. Es ideal para aplicaciones donde se requiere el control conjunto de dispositivos eléctricos, como en el caso de un ventilador y una luz. Su diseño permite encender y apagar dos cables en un solo movimiento, lo que promueve tanto la eficiencia como la seguridad.
Materiales necesarios
- Interruptor bipolar
- Cables eléctricos (de 2 o 3 hilos)
- Destornillador
- Cinta aislante
- Pinzas para pelar cables
- Probador de voltaje
Pasos para cablear un interruptor bipolar
- Apaga la alimentación: Antes de comenzar, asegúrate de apagar la alimentación del circuito en el que vas a trabajar. Usa un probador de voltaje para confirmar que no hay electricidad.
- Conectar los cables: Dependiendo de si estás utilizando un cable de 2 o 3 hilos, sigue las siguientes instrucciones:
- Si utilizas un cable de 2 hilos (negro y blanco):
- Conecta el cable negro (línea) al terminal negro del interruptor.
- Conecta el cable de carga negro al terminal de latón por encima del terminal negro.
- Conecta el cable blanco, que se identificará como vivo, al terminal negro en el lado derecho.
- Conecta el cable de carga blanco en el terminal de latón superior en el lado derecho.
- Si utilizas un cable de 3 hilos (negro, rojo y blanco):
- Conecta el cable negro al terminal negro del interruptor.
- Conecta el cable rojo al segundo terminal negro del interruptor.
- Conecta el cable blanco al terminal de tierra, asegurándote de que nunca se conecte al interruptor.
- Asegúrate de que todos los tornillos estén apretados: Revisa que los tornillos estén firmes en su lugar para evitar conexiones sueltas, lo que podría provocar fallos eléctricos.
- Conecta el interruptor a la placa de cubierta: Una vez que todos los cables estén bien conectados, procede a fijar el interruptor a su lugar, asegurando que quede bien ajustado.
Consideraciones finales
Recuerda que un interruptor bipolar no es lo mismo que un interruptor unipolar. Si bien ambos cumplen la función de encender y apagar, el interruptor bipolar maneja dos circuitos simultáneamente, lo cual es crucial en instalaciones eléctricas de mayor potencia y carga. Siempre es recomendable consultar con un electricista profesional si tienes dudas sobre el cableado o sobre la seguridad eléctrica en tu hogar.
Preguntas frecuentes (FAQs)
¿Puedo utilizar un interruptor bipolar al cablear un solo circuito?
¡Sí! Aunque no es la opción más eficiente, puedes utilizar un interruptor bipolar para un solo circuito. Sin embargo, ten en cuenta que esto puede resultar en un gasto innecesario y complicar la instalación. Es recomendable utilizar un interruptor unipolar si solo se controlará un circuito.
¿Qué tipo de cables debo usar para mi instalación?
El tipo de cable dependerá de la carga eléctrica del dispositivo que deseas controlar. Para un circuito de 220V, se recomienda utilizar cables de mayor calibre, como AWG 10 o 12, asegurando que sean adecuados para la corriente que pasará por ellos. Siempre verifica las especificaciones técnicas de tus dispositivos eléctricos.
¿Es peligroso instalar un interruptor por mí mismo?
Instalar un interruptor puede ser seguro si sigues cuidadosamente las instrucciones y tomas las precauciones necesarias, como desconectar la alimentación. Sin embargo, si no tienes experiencia en trabajo eléctrico, podría ser mejor contratar a un profesional para garantizar una instalación segura y adecuada.
¿Dónde puedo encontrar más información sobre el tema?
Puedes consultar los siguientes recursos en línea para obtener información adicional:
Electrical Engineering 101 para más detalles sobre instalaciones eléctricas y seguridad.
