¿Quieres llevar tu experiencia de sonido al siguiente nivel? Conectar altavoces en paralelo es una técnica que puede transformar la manera en que disfrutas de tu música, tus películas o tus series favoritas. Ya sea que estés buscando mejorar el volumen, la claridad o simplemente experimentar con nuevas configuraciones, entender cómo conectarlos correctamente es fundamental. En este artículo, te presentaremos cuatro situaciones diferentes donde esta conexión puede marcar la diferencia, acompañándote paso a paso para que logres un sonido envolvente y optimizado. ¡Vamos a comenzar esta emocionante aventura sonora!
Si tienes varios altavoces y deseas conectarlos en paralelo para obtener un sonido más potente y envolvente, estás en el lugar correcto. En este artículo, te mostraremos cuatro situaciones comunes en las que necesitarás conectar altavoces en paralelo, ya sea para mejorar tu sistema de sonido en casa, en la oficina o incluso en un evento. Aprenderás paso a paso cómo realizar esta conexión de manera correcta y evitar dañar tus altavoces. ¡Prepárate para un audio espectacular!
En este artículo aprenderá cómo conectar altavoces en paralelo.
El procedimiento es sencillo, pero muestro cómo hacerlo en cuatro situaciones diferentes:
- Conexión en paralelo de un subwoofer dual
- Conexión en paralelo de 2 altavoces a un solo canal
- Conexión en paralelo de pares de altavoces a cada uno de los múltiples canales
- Cableado de varios (más de 2) altavoces por canal
Resumen del procedimiento general: Al cablear altavoces en paralelo, conectamos las mismas conexiones, es decir, el posteSlos positivos juntos y separados los negativos juntos. Luego, el amplificador se conecta a todos los altavoces conectados en paralelo. o pares de terminales.
También expliqué las implicaciones de conectar altavoces en paralelo.
Primeros pasos
Requisitos
Normalmente, necesitará algunos o todos los siguientes elementos para conectar altavoces en paralelo (y a un amplificador):
- Productos principales: altavoces (o subwoofer dual), amplificador
- Herramientas: pelacables, engarzadora de cables
- materiales: terminales de cable con anilla, cinta aislante
- Instrumentos: óhmetro (o multímetro configurado en ohmios)
- alambres: cable de altavoz (ver más abajo)
Los cables para cablear los altavoces.
Los cables que se suelen utilizar para el cableado de los altavoces, ya sean paralelos o en serie, son cables de calibre 18, 16 o 14.
En general, un cable de calibre 18 es suficiente para hasta 50 vatios a 25 pies. Utilice un cable de calibre 16 si el vataje o la distancia es mayor, o un cable de calibre 14 si el cable de salida es débil.
Antes de conectar los cables a los altavoces, debes pelar los extremos con pelacables. Aproximadamente media pulgada debería ser suficiente.
Actas
Primero muestro cómo conectar un subwoofer dual y luego dos altavoces en paralelo. Puede ampliar fácilmente el sistema para agregar varios altavoces en paralelo una vez que conozca el método básico.
Conexión en paralelo de un subwoofer dual
Siga los pasos a continuación para conectar un subwoofer dual en paralelo.
Paso 1: Conecte los terminales correspondientes
Para cablear un subwoofer doble en paralelo, conecte los conectores correspondientes (misma polaridad) en cualquier orden.
- Conecte los dos polos positivos.
- Conecte los dos terminales negativos.
Eso es todo lo que necesitas hacer para conectar un subwoofer dual en paralelo. Sin embargo, también es necesario conectar un amplificador para que sea utilizable.
Paso 2: conecte el amplificador
Conecte el amplificador a cualquier par de terminales del subwoofer.
No importa a cuál te conectes, ya que están conectados en paralelo. Pero normalmente te conectarías al más cercano por conveniencia.
Conecte los mismos terminales juntos:
- Conecte el terminal positivo del amplificador a uno de los terminales positivos del subwoofer.
- Conecte el terminal negativo del amplificador a uno de los terminales negativos del subwoofer.
diagrama de circuito
A continuación se muestra el diagrama de circuito de un subwoofer dual conectado en paralelo a un amplificador.
Conexión en paralelo de dos altavoces.
Cablear dos o más altavoces en paralelo es similar a cablear un subwoofer dual, excepto que los pares de conexión están en altavoces separados.
Paso 1: Conecte los terminales correspondientes
Para cablear dos altavoces en paralelo, conecte los terminales correspondientes (misma polaridad) en cualquier orden.
- Conecte el terminal positivo de un altavoz al terminal positivo del otro altavoz.
- Conecte el terminal negativo de un altavoz al terminal negativo del otro altavoz.
Eso es todo lo que necesitas hacer para conectar dos altavoces en paralelo. Sin embargo, también es necesario conectar un amplificador para que sea utilizable.
Paso 2: conecte el amplificador
Conecte el amplificador a uno de los altavoces.
No importa a cuál te conectes porque todos están conectados en paralelo. Sin embargo, normalmente se conectaría con el proveedor más cercano para mayor comodidad y mejor rendimiento.
Conecte los mismos terminales juntos:
- Conecte el terminal positivo del amplificador al terminal positivo de un altavoz.
- Conecte el terminal negativo del amplificador al terminal negativo del altavoz.
diagrama de circuito
A continuación se muestra el diagrama de cableado de un par de altavoces conectados en paralelo a un amplificador.

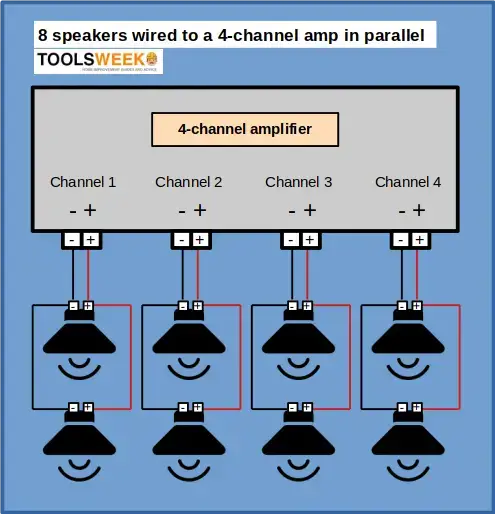

Conexión en paralelo de pares de altavoces.
Para explicar el procedimiento, asumiremos que necesitas conectar 8 altavoces en paralelo.
Cableado de pares de altavoces
Al conectar pares de altavoces a un canal del amplificador, el procedimiento es el mismo que el descrito anteriormente, excepto que conecta cada par a cada canal.
El siguiente diagrama muestra 8 altavoces en paralelo, con cada par conectado a un canal. El cable positivo (+) es rojo y el cable negativo (-) es negro.
Cableado de varios altavoces por canal
Si está conectando más de dos altavoces a un solo canal o varios altavoces a un amplificador de un solo canal, agréguelos usando el mismo patrón. Siga estos pasos generales:
Paso 1: pela los cables
Con un pelacables, retire aproximadamente media pulgada de aislamiento de los extremos de todos los cables de los altavoces.
Paso 2: conecte los cables al primer altavoz
Conecte el cable positivo del altavoz de un canal del amplificador al terminal positivo del primer altavoz y el cable negativo correspondiente a su terminal negativo. El primer altavoz suele ser el más cercano al amplificador.
Paso 3: conecta el siguiente altavoz
Conecte los mismos terminales (positivo a positivo y negativo a negativo) del primer altavoz al segundo.
Repita los pasos anteriores para cada altavoz adicional hasta que estén conectados en paralelo. Repita esto para cada canal adicional del amplificador, pero intente tener la misma cantidad de altavoces por canal.
diagrama de circuito
A continuación se muestra el diagrama de cableado para conectar varios (4) altavoces en paralelo a los 2 canales del amplificador.
Los efectos de conectar altavoces en paralelo
La conexión de altavoces en paralelo reduce la carga del amplificador, mejora la eficiencia y aumenta la potencia de salida.
La impedancia total debe ser menor que la impedancia individual. Por ejemplo, conectar dos altavoces de 4 ohmios debería dar como resultado una impedancia total de aproximadamente 2 ohmios. La impedancia más baja aumenta la producción de potencia.
Por estas razones, los usuarios prefieren la construcción en paralelo a la construcción en serie. Por lo tanto, se recomienda cablear los altavoces en paralelo a menos que tenga muchos altavoces y necesite minimizar el cableado.
Preguntas frecuentes
Bien, ¡profundicemos en algunas preguntas frecuentes!
¿Por qué conectar los altavoces en paralelo?
Cuando conectas altavoces en paralelo, reduces la impedancia general, lo que en términos simples permite obtener más potencia del amplificador. Esto puede dar como resultado un sistema más ruidoso y eficiente, ¡especialmente si su amplificador puede soportar la impedancia reducida!

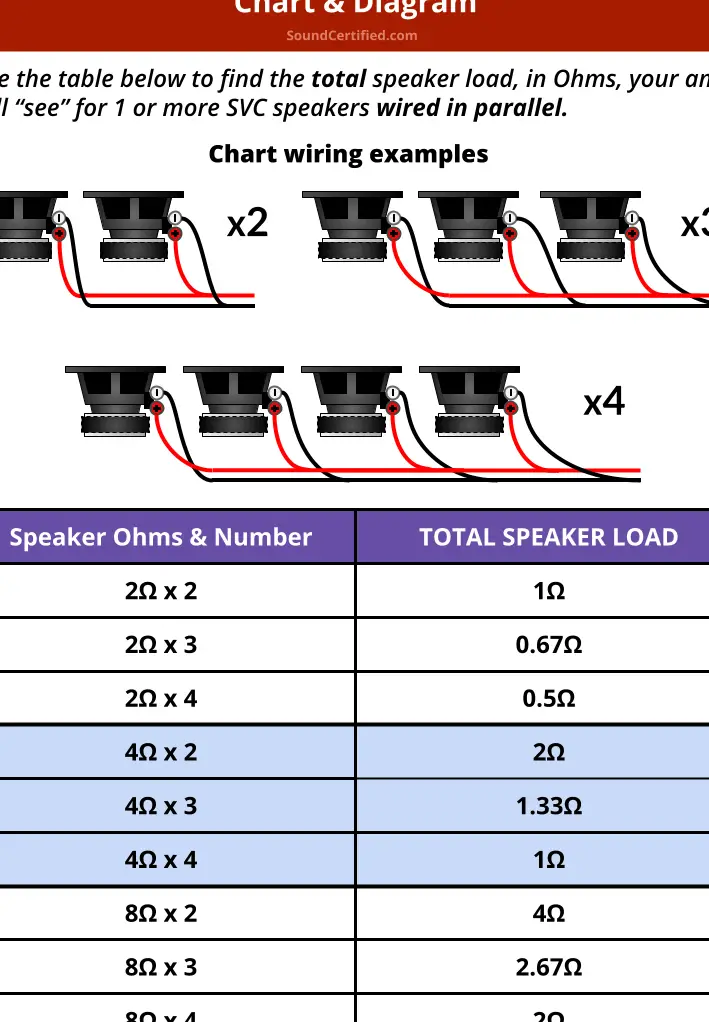

¿Cómo funciona la impedancia con cableado paralelo?
Cuando los altavoces se conectan en paralelo, la impedancia se reduce a la mitad. Dos altavoces de 4 ohmios conectados en paralelo dan como resultado una impedancia de alrededor de 2 ohmios. Recuerde: cuantos más altavoces agregue, menor será la impedancia general.
¿Existe riesgo de que mi amplificador resulte dañado por el cableado paralelo?
Si la impedancia cae tan bajo que el amplificador ya no puede manejarla con seguridad, se pueden producir daños al amplificador o a los altavoces. Siempre verifique las especificaciones del fabricante de su amplificador y parlantes antes de continuar.
¿Cuál es la diferencia entre conexión en paralelo y en serie?
En resumen, cuando los altavoces se conectan en paralelo, la impedancia se reduce. Aumenta en serie. Entonces, dos altavoces de 4 ohmios conectados en serie tendrían una impedancia total de 8 ohmios.
¿Por qué utilizar un pelacables?
¡Seguridad y eficiencia! El uso de pelacables garantiza un corte limpio y preciso sin riesgo de dañar el cable. Esto garantiza una conexión sólida y un rendimiento óptimo.
¿Importa el tamaño del cable?
¡Absolutamente! El calibre del cable puede afectar la eficiencia y el rendimiento de la configuración de sus altavoces. Es importante elegir el medidor adecuado para el rendimiento de su sistema y el espacio entre sus componentes.
¿Puedo conectar unos parlantes en paralelo y otros en serie?
¡Sí tu puedes! A esto se le llama estructura serial-paralela. Sin embargo, requiere una planificación cuidadosa para garantizar que no sobrecargue su amplificador ni provoque desequilibrios en su sistema de sonido.
¿Debo elegir siempre cableado paralelo?
Aunque el cableado paralelo tiene ventajas, no siempre es la mejor opción. Esto depende de sus necesidades específicas, el diseño de su sistema y las especificaciones de su equipo. Evalúe y elija siempre el método que mejor se adapte a su situación.
Bien amigos, ¡ahí lo tienen! Cuando se trate del cableado de los altavoces, siempre verifique todo, manténgase a salvo y, lo más importante, ¡diviértase con sus proyectos de audio! ¡Sigue la música!
Referencias
Referencias de vídeos:
Instalación de audio Provo Bestia
Cómo Conectar Altavoces en Paralelo (4 Situaciones)
¿Quieres llevar tu experiencia de sonido al siguiente nivel? Conectar altavoces en paralelo es una técnica que puede transformar la manera en que disfrutas de tu música, tus películas o tus series favoritas. Ya sea que estés buscando mejorar el volumen, la claridad o simplemente experimentar con nuevas configuraciones, entender cómo conectarlos correctamente es fundamental. En este artículo, te presentaremos cuatro situaciones diferentes donde esta conexión puede marcar la diferencia.
Situaciones Comunes para Conectar Altavoces en Paralelo
Si tienes varios altavoces y deseas conectarlos en paralelo para obtener un sonido más potente y envolvente, estás en el lugar correcto. Aquí te mostramos cuatro situaciones comunes:
- Conexión en paralelo de un subwoofer dual
- Conexión en paralelo de 2 altavoces a un solo canal
- Conexión en paralelo de pares de altavoces a cada uno de los múltiples canales
- Cableado de varios altavoces por canal
Primeros Pasos para Conectar tus Altavoces
Requisitos Necesarios
Normalmente, necesitarás algunos o todos los siguientes elementos:
- Productos principales: altavoces (o subwoofer dual) y amplificador.
- Herramientas: pelacables y engarzadora de cables.
- Materiales: terminales de cable con anilla y cinta aislante.
- Instrumentos: óhmetro (o multímetro configurado en ohmios).
- Alambres: cable de altavoz (calibre 18, 16 o 14).
Conexión en Paralelo de un Subwoofer Dual
Sigue estos pasos para conectar un subwoofer dual en paralelo:
- Conecta los terminales correspondientes (misma polaridad).
- Conecta el amplificador a uno de los terminales del subwoofer.
Conexión en Paralelo de 2 Altavoces
Para cablear dos altavoces en paralelo, sigue estos pasos:
- Conecta el terminal positivo de un altavoz al terminal positivo del otro.
- Conecta el terminal negativo de un altavoz al terminal negativo del otro.
- Conecta el amplificador a uno de los altavoces.
Conexión en Paralelo de Pares de Altavoces
Si necesitas conectar varios pares de altavoces a un canal del amplificador, sigue este patrón similar al anterior. Cada par se conecta a un canal.
Cableado de Varios Altavoces por Canal
Para conectar más de dos altavoces a un solo canal, utiliza los mismos pasos de conexión. Recuerda manter la misma cantidad de altavoces por canal para un rendimiento óptimo.
Efectos de Conectar Altavoces en Paralelo
Conectar altavoces en paralelo reduce la carga del amplificador, mejora la eficiencia y aumenta la potencia de salida. La impedancia total debe ser menor que la impedancia individual. Por ejemplo, conectar dos altavoces de 4 ohmios debería dar como resultado una impedancia total de aproximadamente 2 ohmios, permitiendo así una mayor producción de potencia.
Preguntas Frecuentes
¿Por qué conectar los altavoces en paralelo?
Cuando conectas altavoces en paralelo, reduces la impedancia general, lo que permite obtener más potencia del amplificador. Esto puede resultar en un sistema más ruidoso y eficiente, especialmente si tu amplificador puede soportar la impedancia reducida.
¿Cómo funciona la impedancia con cableado paralelo?
Cuando los altavoces se conectan en paralelo, la impedancia se reduce a la mitad. Por ejemplo, dos altavoces de 4 ohmios conectados en paralelo dan como resultado una impedancia de alrededor de 2 ohmios. Recuerda que a más altavoces, menor será la impedancia general.
¿Existe riesgo de que mi amplificador se dañe al conectar altavoces en paralelo?
Sí, si la impedancia total es menor que la que el amplificador puede manejar, existe el riesgo de dañarlo. Asegúrate siempre de consultar el manual de tu amplificador para entender sus límites.
Conclusión
Conectar altavoces en paralelo es una excelente forma de optimizar tu sistema de audio. Siguiendo las indicaciones y precauciones mencionadas, podrás disfrutar de un sonido envolvente y potente en cualquier situación. Para más información sobre audio y mejoras en sistemas de sonido, puedes visitar Audioholics donde encontrará recursos adicionales y consejos útiles.
