¿Cómo conectar cables a una placa de circuito sin soldar?

En el mundo de la electrónica, conectar cables a una placa de circuito ha sido tradicionalmente sinónimo de utilizar soldadura. Sin embargo, existe una alternativa menos conocida pero igualmente eficiente: la conexión sin soldadura. En este artículo te mostramos cómo conectar cables a una placa de circuito sin necesidad de soldar, ahorrando tiempo y evitando los inconvenientes de la soldadura convencional. Descubre esta técnica revolucionaria que está cambiando la forma en que creamos y conectamos dispositivos electrónicos. ¡No te lo pierdas!

No es ningún secreto que soldar es una habilidad esencial cuando se trata de construir circuitos eléctricos. Pero, ¿qué pasa si no tienes las habilidades o los materiales para soldar? Conectar cables a una placa de circuito sin soldadura puede resultar difícil y frustrante. Para facilitar las cosas a quienes buscan alternativas, nuestra publicación de hoy brindará instrucciones paso a paso sobre cómo conectar cables de forma segura a una placa de circuito, sin necesidad de soldar. Revisaremos los diferentes métodos disponibles, como engarces y ataduras, explicaremos cada uno en detalle e incluso recomendaremos algunos suministros si es necesario, ¡todo para que nunca más tenga que preocuparse por tener problemas con la soldadura! Así que estad atentos; Comencemos a cablear sus placas de circuito sin ningún problema.

¿Cómo conectar cables a una placa de circuito sin soldar?

Usando pinzas de cocodrilo

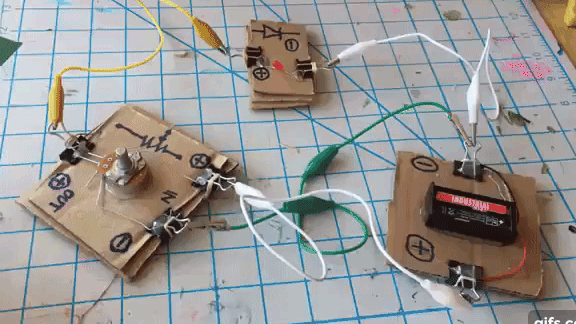

El uso de pinzas de cocodrilo es un método sencillo para conectar cables a una placa de circuito sin necesidad de soldar. Las pinzas de cocodrilo son pequeñas abrazaderas con dos mandíbulas metálicas puntiagudas que se pueden utilizar para realizar conexiones eléctricas. Para usarlos, simplemente sujete un extremo del clip al cable y luego fije el otro extremo a la placa de circuito.

¿Cómo conectar cables a una placa de circuito sin soldar?

Es importante asegurarse de que ambos lados estén bien conectados para que no se separen cuando estén en uso. Tenga cuidado de no apretar demasiado ya que esto podría dañar ambos componentes.

Uso de conectores enrollados para cables

Una forma alternativa de conectar cables a una placa de circuito sin usar soldadura es mediante conectores enrollados. Esta técnica consiste en pasar una longitud predeterminada de alambre de cobre aislado alrededor de un poste de metal. A medida que el cable se enrolla alrededor del poste, forma una conexión que crea una unión eléctrica entre los dos componentes. Esta técnica es especialmente útil cuando se conectan placas de circuito pequeñas y delicadas donde la soldadura sería difícil o imposible.

Usando terminales de tornillo

Para evitar soldaduras, un método alternativo para conectar cables en una placa de circuito es utilizar terminales de tornillo. Este método implica perforar agujeros en la placa de circuito y colocarles tornillos con tuercas. Luego, los cables se pueden conectar envolviéndolos firmemente alrededor de los tornillos y asegurándolos en su lugar con las tuercas. Asegúrese de utilizar cables aislados, ya que este método no proporciona ningún tipo de protección contra descargas eléctricas u otros peligros.

Usando cinta aislante

La única opción que queda para conectar cables a una placa de circuito sin usar soldadura es usar cinta aislante. Este método implica enrollar firmemente el cable alrededor de la placa de circuito y asegurarlo en su lugar con cinta aislante. Aunque esto proporciona una conexión adecuada, no es tan seguro ni duradero como otros métodos. También es importante tener en cuenta que todos los cables expuestos deben cubrirse con capas adicionales de aislamiento para evitar posibles peligros.

¿Cómo conectar cables a una placa de circuito sin soldar?

Usando pegamento caliente

El pegamento caliente se puede utilizar como método alternativo para soldar cables en una placa de circuito. Este es un método simple pero efectivo que consiste en aplicar una pequeña cantidad de pegamento caliente sobre el componente y luego presionar el cable en él. El pegamento caliente creará una conexión eléctrica y al mismo tiempo brindará protección adicional contra vibraciones o golpes. Sin embargo, es importante asegurarse de que los cables estén seguros antes de utilizar cualquier otro tipo de conexión eléctrica, ya que pueden despegarse fácilmente si no se aseguran correctamente.

prensado

Finalmente, el engarzado es otro método para unir cables a una placa de circuito sin soldarlos. Esta técnica implica el uso de una herramienta especial para comprimir el cable sobre el componente o poste. La conexión comprimida crea una unión eléctrica que es lo suficientemente fuerte y segura para la mayoría de las aplicaciones. Como todos los demás métodos, es importante utilizar cables aislados al engarzar para garantizar la máxima seguridad contra descargas eléctricas o cortocircuitos.

El uso de cualquiera de estos métodos le permitirá conectar cables de forma segura a una placa de circuito sin necesidad de soldarlos. Recuerde confirmar siempre cada conexión antes de encender su dispositivo y nunca intente desconectar por la fuerza dos componentes que estén fusionados con soldadura. Si toma las medidas necesarias y sigue los protocolos de seguridad adecuados, podrá conectar fácilmente sus componentes sin preocuparse por dañar ningún componente o crear una situación peligrosa.

¿Cómo conectar cables a una placa de circuito sin soldar?

¿Cómo arreglar un cable roto en una placa de circuito?

Es posible reparar un cable roto en una placa de circuito sin necesidad de soldar. Esto se puede hacer utilizando tubos termorretráctiles y cinta aislante. Primero, corte cualquier aislamiento dañado alrededor de la rotura del cable. Luego, desliza un trozo de tubo termorretráctil sobre los extremos del cable para que se superpongan ligeramente. Utilice un tamaño adecuado de tubo termorretráctil para que encaje perfectamente sobre los cables cuando se caliente. También es posible que desees aplicar un poco de cinta aislante alrededor de los cables superpuestos para mayor protección.

Luego, use un secador de pelo o un encendedor para calentar con cuidado el tubo hasta que se contraiga firmemente alrededor de los cables y proporcione un sello hermético. Una vez enfriada, su conexión debería ser lo suficientemente segura como para usarla sin soldar. Como medida adicional, puede utilizar cinta aislante para asegurar aún más el área reparada.

Si su cable no tiene ningún aislamiento alrededor, aún puede hacer una conexión sin soldar girando los dos cables y luego envolviéndolos en cinta aislante o tubo termorretráctil. Por lo general, este método solo es adecuado para circuitos de bajo voltaje, ya que no hay garantía de que la conexión sea eléctricamente correcta.

Independientemente del método que elija utilizar, siempre tome las precauciones de seguridad adecuadas cuando trabaje con electricidad. Asegúrese de que todas las conexiones expuestas estén aisladas y alejadas de peligros potenciales como agua u otros fluidos. Con el cuidado y mantenimiento adecuados, su placa de circuito debería permanecer segura y funcional durante muchos años.

¿Es seguro utilizar pegamento en lugar de soldadura?

Generalmente no se recomienda usar pegamento en lugar de soldar para unir cables a una placa de circuito debido al riesgo de crear una conexión poco confiable. El calor y la presión asociados con la soldadura crean una unión estrecha entre el cable y la placa, lo que garantiza que no habrá conexiones sueltas ni cortocircuitos que puedan causar fallas eléctricas. El pegamento, por otro lado, no proporciona este nivel de seguridad ya que no puede crear una unión eléctrica confiable entre las dos piezas.

Además, el uso de pegamento puede hacer que le resulte más difícil cambiar o ajustar cualquier componente del conjunto de la placa de circuito en el futuro porque sería necesario volver a pegar ambos lados si alguna vez se desprenden.

En conjunto, aunque usar pegamento en lugar de soldar puede parecer una opción más sencilla y sencilla, no se recomienda ya que el riesgo de fallo eléctrico es demasiado alto. Si necesita conectar cables a una placa de circuito sin soldarlos, considere usar conectores engarzados o casquillos. Estos proporcionan una conexión más segura que el pegamento, sin necesidad de calor o presión de un soldador. En última instancia, estas son opciones mucho más seguras que brindarán conexiones confiables con el mínimo esfuerzo.

¿Cómo conectar cables a una placa de circuito sin soldar?

¿El pegamento caliente es malo para la electrónica?

El pegamento caliente se utiliza a menudo para unir cables a una placa de circuito sin soldarlos, pero no es la mejor alternativa para esta tarea. Aunque el pegamento caliente puede proporcionar una solución temporal, no proporciona el mismo nivel de seguridad y durabilidad que la soldadura. Con el tiempo, las vibraciones y los cambios de temperatura pueden hacer que el pegamento caliente se rompa y se vuelva quebradizo, lo que podría provocar una conexión floja o un cortocircuito eléctrico en la placa de circuito. Además, el pegamento caliente puede contener sustancias químicas que pueden dañar los componentes electrónicos sensibles con el tiempo. Por estas razones, generalmente se debe evitar el pegamento caliente para unir cables a una placa de circuito sin soldar.

Para aquellos que desean evitar la soldadura por completo, existen otros métodos que podrían ser adecuados para proyectos temporales de bajo consumo. Los ejemplos incluyen conectores giratorios, cables de clip y varios tipos de cinta aislante. Si bien es posible que estos métodos no brinden la misma seguridad o durabilidad que la soldadura, pueden ser una buena alternativa en determinadas situaciones.

En última instancia, la mejor opción para conectar cables a una placa de circuito sin soldar es utilizar conectores sin soldadura. Estos son clips especialmente diseñados que se insertan en orificios chapados en su placa de circuito y luego se aprietan con un destornillador. Proporcionan excelentes conexiones con un mínimo esfuerzo y tiempo, lo que los convierte en una solución ideal para la mayoría de las aplicaciones.

Cuando utilice conectores sin soldadura, es importante asegurarse de tener el tamaño correcto para su aplicación; de lo contrario, podría terminar dañando los componentes o anulando las garantías.

¿Cómo conectar cables a una placa de circuito sin soldar?

Preguntas más frecuentes

¿Cómo se asegura el cable sin soldarlo?

Soldar no es la única forma de fijar un cable a una placa de circuito. Puede utilizar conectores engarzados o terminales de tornillo, que están disponibles en variedades de metal y plástico. Los conectores engarzados vienen con fundas aisladas que se colocan alrededor de los cables antes de insertarlos en el conector. Luego se comprime el conector con los dedos o con unos alicates para asegurar una buena conexión. Los terminales de tornillo implican sujetar un bloque de terminales sobre el cable y apretarlo con un destornillador, mientras que las variantes de plástico no requieren herramientas: la cubierta del terminal encaja en su lugar cuando se presionan juntas. Ambos métodos proporcionan conexiones eléctricas confiables sin necesidad de soldar.

¿Qué materiales necesito para conectar cables a una placa de circuito?

Para el cableado sin soldadura, necesitará terminales engarzados o terminales de tornillo, según el tipo de conexión que esté realizando. Además, si utiliza conectores engarzados, necesitará fundas aisladas para colocar alrededor de los cables para que encajen correctamente en el conector. Finalmente, para los terminales de tornillo, es posible que necesite un cortador de cables y un destornillador plano pequeño para asegurar el bloque de terminales sobre los cables.

¿Cuáles son algunas de las ventajas de conectar cables sin soldar?

Soldar puede llevar mucho tiempo y requerir herramientas especializadas. Conectar cables sin soldar es más rápido y sencillo: no requiere equipo especial (excepto quizás un par de alicates) y se puede hacer solo con los dedos o un destornillador. Además, las conexiones no soldadas tienen mejor tensión que las uniones soldadas, lo que puede reducir el riesgo de fallas eléctricas. Además, las conexiones no soldadas son más fáciles de reparar y reemplazar si es necesario. Finalmente, las conexiones no soldadas permiten una mayor flexibilidad en términos de cómo y dónde conectar los cables en su placa de circuito.

¿Puedo usar soldadura en su lugar?

Sí, soldar sigue siendo una opción viable al conectar cables a una placa de circuito. Sin embargo, requiere herramientas más especializadas, como soldador o pistola de calor y pasta fundente. Además, no es tan fácil quitar o reemplazar una unión soldada si es necesario; para hacerlo, sería necesario recalentar la soldadura y potencialmente dañar los componentes circundantes. Por estas razones, muchas personas prefieren usar conectores engarzados o terminales de tornillo en lugar de soldar para sus proyectos de cableado.

¿Existen consideraciones de seguridad al conectar cables?

Sí, es importante considerar la seguridad al cablear su placa de circuito. Asegúrese de que todos los conductores expuestos estén adecuadamente aislados con materiales apropiados, como tubos termorretráctiles o cinta aislante. Además, asegúrese de verificar las conexiones antes de encender la placa de circuito; los componentes mal cableados pueden causar cortocircuitos y posibles incendios. Por último, tenga cuidado al utilizar alicates o destornilladores cerca de sus dispositivos electrónicos para evitar descargas eléctricas y otros accidentes.

¿Qué puedo usar en lugar de soldar en una placa de circuito?

Una alternativa a soldar una placa de circuito es el engarzado. El engarzado utiliza herramientas especializadas para presionar dos piezas de metal juntas, lo que permite el contacto eléctrico sin necesidad de soldar. Además, se pueden usar algunos terminales de engarce especiales para conectar cables trenzados directamente a los componentes de la placa de circuito sin necesidad de agregar elementos adicionales como tubos termorretráctiles o botas termorretráctiles. Este método también elimina la necesidad de soldadura adicional y proporciona una conexión extremadamente fuerte entre el cable y el componente.

Otra opción es utilizar sistemas adhesivos termoplásticos de baja temperatura, como los de 3M o empresas similares. Estos adhesivos están diseñados para unir materiales conductores como cables o pistas en una placa de circuito a temperatura ambiente sin necesidad de calor ni presión. Si bien puede llevar mucho tiempo trabajar con estos adhesivos, proporcionan una buena alternativa a la soldadura en determinadas aplicaciones.

Finalmente, se encuentran disponibles conectores mecánicos especiales llamados “cables de puente” que permiten la conexión de dos componentes o pistas en una placa de circuito sin necesidad de herramientas o procesos adicionales. Estos cables de puente son esencialmente pequeños puentes metálicos que cierran el espacio entre dos puntos de una placa de circuito y completan una conexión eléctrica. Vienen en varios tamaños y configuraciones y se pueden conectar simplemente empujándolos en las ubicaciones deseadas del tablero.

¿Puedo usar superpegamento en lugar de soldadura?

No se recomienda usar superpegamento en lugar de soldadura al conectar cables a una placa de circuito. Si bien el superpegamento puede mantener temporalmente los cables en su lugar, no proporcionará una conexión eléctrica entre los componentes de la placa de circuito. Además, a medida que pasa el tiempo, el pegamento perderá su poder de adherencia y eventualmente se deshará. Esto podría provocar un cortocircuito u otros daños que comprometan el funcionamiento del dispositivo. Soldar es mucho más efectivo que el pegamento cuando se trata de cablear una placa de circuito. La soldadura proporciona fuertes uniones mecánicas para los conductores además de garantizar que también estén conectados eléctricamente.

¿Puedes pegar cables en lugar de soldarlos?

No se recomienda pegar los cables con cinta adhesiva en lugar de soldarlos. Las cintas pueden ayudarte a unir rápidamente los cables, pero no proporcionan una conexión lo suficientemente fuerte entre ellos y la placa de circuito. Esto los deja vulnerables a daños causados ​​por vibraciones o sacudidas que pueden hacer que las conexiones sueltas eventualmente se rompan. Además, cuando se exponen a la humedad o al agua, las cintas aislantes tenderán a fallar más rápidamente que la soldadura. Para una protección óptima contra daños mecánicos y ambientales, es mejor utilizar soldadura al conectar cables a una placa de circuito.

Video útil: Cómo soldar un cable a una placa de circuito

Conclusión

Es posible conectar cables a una placa de circuito sin soldar mediante el uso de conectores engarzados, bloques de terminales y varios otros tipos de conectores. Aunque este método puede no ser tan confiable como soldar, aún puede proporcionar una conexión segura para su proyecto. La clave es elegir el tipo correcto de conector para el trabajo y asegurarse de que todas las conexiones estén aseguradas correctamente con las herramientas adecuadas. Con un poco de preparación y cuidado durante la instalación, se pueden conectar cables a una placa de circuito sin soldar de manera correcta y segura.
