Cómo conectar tomacorrientes en serie: conceptos básicos de cableado

¿Te has preguntado alguna vez cómo funcionan esos tomacorrientes que parecen multiplicarse en tu hogar? La magia del cableado en serie permite que varios dispositivos se conecten utilizando una sola línea eléctrica, facilitando la distribución de energía de manera eficiente. En este artículo, te llevaremos a través de los conceptos básicos para que puedas entender y realizar esta tarea con confianza. Desde herramientas necesarias hasta consejos prácticos, prepárate para transformar tu espacio mientras aprendes a conectar tomacorrientes como un experto. ¡Manos a la obra!

En el mundo moderno, donde la tecnología está en constante avance, el conocimiento del cableado eléctrico se vuelve cada vez más necesario. Si alguna vez te has preguntado cómo conectar tomacorrientes en serie, estás en el lugar indicado. En este artículo, te guiaremos a través de los conceptos básicos del cableado para que puedas realizar estas conexiones de manera segura y eficiente. Desde entender los componentes del circuito hasta aprender los pasos fundamentales, descubrirás que conectar tomacorrientes en serie ¡no es tan complicado como parece! Sigue leyendo y prepárate para ampliar tus habilidades en el ámbito eléctrico.

En este artículo, aprenderá cómo conectar una toma de corriente en serie con sencillos pasos.

Breve resumen: Usamos los terminales LOAD adicionales en los tomacorrientes GFCI/AFCI para la conexión en serie. Pero también puedes conectar enchufes normales en serie mediante conectores de cable y dispositivos de escucha. De lo contrario, el principio general es el mismo: conecte los cables vivos (negros) a los terminales de latón, el neutro (blanco) a los terminales plateados y el cable de tierra al terminal de tierra con un tornillo verde.

También mencioné las ventajas y desventajas del cableado en serie, en qué se diferencia del cableado en paralelo o la conexión en cadena, y respondí algunas preguntas relacionadas.

Tomas de cables en serie.

Puede conectar enchufes en serie.

Los tomacorrientes GFCI y AFCI a menudo se conectan en serie para brindar el mismo nivel de protección aguas abajo que otros tomacorrientes o cargas regulares. Los dos (GFCI y AFCI) también se pueden conectar en serie, ya que brindan diferentes niveles de protección contra fallas a tierra y de arco, respectivamente.

Por ejemplo, en circuitos derivados protegidos por AFCI 210.12(A), puede conectar un tomacorriente GFCI en serie, y los tomacorrientes de encimera de cocina a menudo se conectan en serie. [Mullin & Simmons, 2018]

Cómo conectar tomacorrientes en serie (conceptos básicos de cableado)Enchufes>

Sin embargo, las conexiones en paralelo son más comunes, por lo que es importante aclarar la diferencia y mostrar por qué vale la pena una conexión en serie.

Cableado en serie y paralelo

Cuando los enchufes se conectan en paralelo, cada enchufe recibe energía y funciona de forma independiente.

Entonces, si uno falla, los demás siguen funcionando. Además, existen otras diferencias, que se enumeran en la tabla.

Tomas de cables en paraleloTomas de cables en serie.Cada enchufe funciona de forma independiente. Entonces, si un tomacorriente falla, los demás pueden seguir funcionando.
El voltaje en cada uno es el mismo.
Una conexión en paralelo puede sobrecargarse fácilmente.El voltaje total es la suma de las caídas de voltaje.
Pueden proporcionar a las salidas aguas abajo la misma protección que las salidas FI/AFCI.
Es posible que el enchufe final no funcione de manera eficiente si los dispositivos están conectados a los enchufes ascendentes.Ventajas y desventajas de la conexión en serie y paralelo.

Conexión en cadena

Conexiones a enchufes estándar

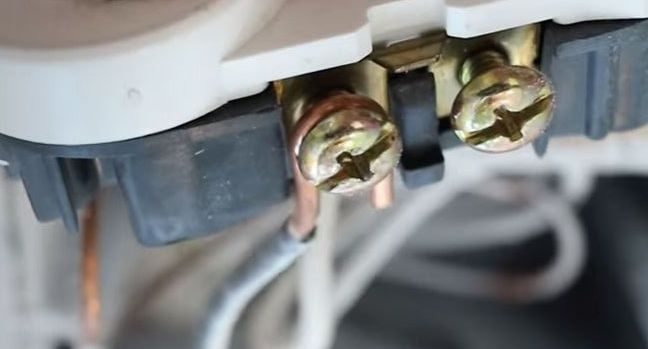

El receptáculo estándar tiene dos terminales de latón/bronce (para los cables calientes), dos terminales de plata/cromo (para los cables neutros) y un terminal de tierra.

Una derivación conecta cada uno de los dos pares de terminales, como puede ver en la imagen a continuación para la conexión del neutro. Entonces, cuando conectas un solo cable, solo se conecta un cable de cada tipo (vivo y neutro) a uno de los dos puertos conectados, y no importa cuál porque ambos están conectados.

Sin embargo, la ventaja de tener dos puertos para cada tipo se hace evidente cuando se conecta un cable adicional.

Cómo conectar tomacorrientes en serie (conceptos básicos de cableado)>

Encadenamiento de enchufes

Si agregamos una segunda salida a una existente, simplemente podemos:

  • Conecte el cable vivo (negro) al conector vivo libre (lado de latón).
  • Conecte el cable neutro (blanco) al terminal del cable neutro de repuesto (lado plateado).
  • Conecte el cable de tierra (cobre desnudo) conectándolo al existente (después de quitarlo primero) usando un conector de cable y desde allí conecte una pequeña pieza al terminal de tierra con un tornillo verde al enchufe.

Sin embargo, con este sencillo método de conexión en cadena, las dos salidas se conectan en PARALELO en lugar de en serie. Describí el método de conexión en cadena sólo para resaltar la diferencia.

Ahora aprendamos cómo conectar dos enchufes en serie.

Cómo conectar enchufes en serie

El principio de conexión de enchufes en serie es similar al cableado de las luces navideñas.

Necesitará tres pequeños trozos de cada cable, llamados «dispositivos de escucha».

Paso 1: conecte los mismos cables juntos

Empalme o retuerza los extremos desnudos de los tres tipos de cables: el que va al tomacorriente, el que va al siguiente en la fila y el cable de escucha.

Luego coloque una tapa de alambre sobre el extremo empalmado. Alternativamente, puede conectarlos enchufándolos a un conector de cable. En este caso no es necesario empalmarlos.

Haga lo mismo para cada tipo de cable. Las conexiones de sus cables deberían parecerse a la imagen a continuación. Para los cables de tierra, la tapa del cable es suficiente, pero para los cables vivos y neutros, es mejor usar conectores de cables.

Paso 2: conecte los dispositivos de escucha

Enganche los extremos libres de los tres dispositivos de escucha (las tres piezas pequeñas que hizo y conectó) para que puedan conectarse a las terminales del tomacorriente.

Utilice el soporte para doblar bucles del pelacables para formar ganchos de 180°. De lo contrario, también puedes utilizar unos alicates de punta fina para completar la misma tarea.

Paso 3: conecte los dispositivos de escucha

Conecte los dispositivos de escucha de la siguiente manera:

  • Conecte la rama activa (negra) al terminal activo (lado del tornillo de latón).
  • Conecte el cable neutro (blanco) al terminal del cable neutro (lado del tornillo plateado).
  • Conecte el cable de tierra (cobre desnudo) al terminal de tierra del tomacorriente con un tornillo verde.

Paso 4: conecte el enchufe

Conecte el enchufe de la siguiente manera:

  • Guarde todos los cables en la caja de enchufes.
  • Fijación del enchufe a la caja.
  • Colocar la placa de cubierta (o placa frontal) sobre el tomacorriente. Intente orientar el tornillo vertical u horizontalmente, aunque esto no es necesario.

También te recomiendo que pruebes el tomacorriente con un probador de enchufes antes de usarlo.

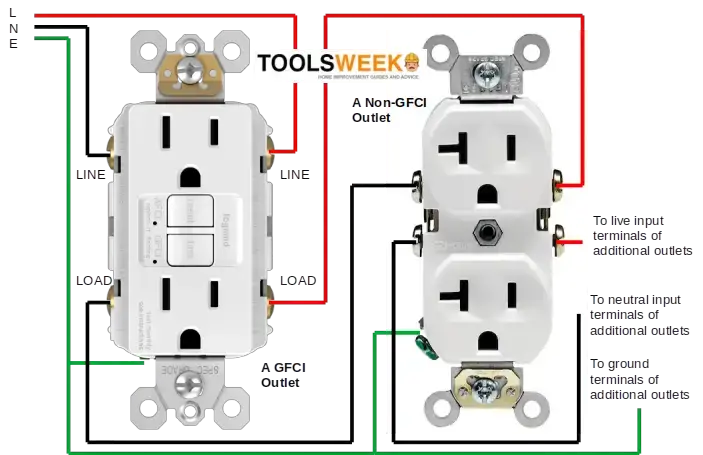

Cableado de otro tomacorriente a un tomacorriente GFCI/AFCI

Dado que el cableado de otro tomacorriente en serie generalmente se realiza cuando tiene un tomacorriente FI o AFCI, aquí está el diagrama de cableado a continuación:

Cómo conectar tomacorrientes en serie (conceptos básicos de cableado)Diagrama>

pasos

Sigue estos pasos:

  • Apague el circuito en el panel eléctrico.
  • Abra la salida GFCI/AFCI existente.
  • Extender un cable desde su caja hasta el secundario.
  • Identifique las conexiones de línea y carga en el tomacorriente GFCI/AFCI (consulte la imagen de arriba).
  • Conecte los cables del cable de alimentación (aguas arriba) a los terminales LINE del tomacorriente FI/AFCI.
  • Conecte los cables de la salida secundaria a los terminales LOAD en la salida GFCI/AFCI.
  • Conecte todos los cables de tierra con una tapa o enchufe para cables y un pararrayos adicional, y conecte el pararrayos al terminal de tierra del tomacorriente con un tornillo verde.
  • Conecte los cables al tomacorriente secundario como de costumbre (cable negro al terminal de latón, cable blanco al plateado, tierra al terminal de tierra).
  • Todo lo que necesitas son ganchos en los extremos de los dispositivos de escucha. Finalmente, vuelva a conectar los enchufes, encienda las placas de cubierta y vuelva a conectar la alimentación.

    Preguntas frecuentes

    ¿Cuántos enchufes puedes conectar seguidos?

    En teoría, solo está limitado por la ampacidad del circuito y la carga total del circuito, no por la cantidad de salidas. Sin embargo, la regla general es de 1,5 a 1,8 amperios por toma de corriente.

    Esto significa, por ejemplo, no más de 8-10 enchufes (o 4-5 enchufes dobles) en un circuito de 15 amperios y un máximo de 11-13 en un circuito de 20 amperios.

    ¿Qué cable debo utilizar para conectar los enchufes en serie?

    El tipo de cable a utilizar también depende de la capacidad de carga actual del circuito. Generalmente necesitará un cable 14/2 para un circuito de 15 amperios o un cable 12/2 para un circuito de 20 amperios (ambos con el terceraprox cable de tierra).

    ¿Puedo conectar enchufes en serie sin un electricista profesional?

    Puede conectar en cadena puntos de venta usted mismo si tiene las herramientas necesarias y comprende el proceso. Sin embargo, es mejor contratar a un electricista profesional si no se siente seguro o incómodo con algún paso. Trabajar con electricidad puede ser peligroso si no se hace correctamente.

    ¿Cuál es la diferencia entre conectar enchufes en serie y en paralelo?

    Cuando se conectan en serie, el voltaje en cada salida varía y la corriente a través de cada salida es la misma. Si falla un enchufe, esto puede afectar al resto de la serie. Por el contrario, cuando los tomacorrientes están conectados en paralelo, cada tomacorriente funciona de forma independiente. Si un enchufe falla, los otros enchufes continúan funcionando normalmente.

    ¿Es mejor conectar los enchufes en serie o en paralelo?

    Generalmente, los tomacorrientes están conectados en paralelo para que cada toma funcione de forma independiente y reciba el mismo voltaje. Sin embargo, puede haber circunstancias en las que conectar tomacorrientes en serie pueda brindar beneficios, como la capacidad de extender la protección GFCI a los tomacorrientes aguas abajo.

    ¿Cuál es el significado del cable de tierra al conectar enchufes en serie?

    El cable de tierra es esencial porque proporciona un camino para la corriente eléctrica en caso de falla. Esto puede ayudar a prevenir descargas eléctricas o incendios. Al conectar tomas de corriente en serie, debe conectar el cable de tierra a cada toma de corriente.

    ¿Qué pasa si sobrecargo los enchufes conectados en serie?

    Los tomacorrientes sobrecargados pueden causar sobrecalentamiento, lo que puede hacer que el aislamiento alrededor de los cables se derrita y provoque un incendio eléctrico. También puede provocar que se dispare un disyuntor, cortando la energía para proteger el circuito contra daños.

    ¿Puedo utilizar diferentes tipos de enchufes en serie?

    Puede utilizar diferentes salidas (por ejemplo, GFCI, GFCI o salidas estándar) en la misma serie. Asegúrese de que el cableado esté realizado correctamente para garantizar el funcionamiento y la seguridad adecuados.

    Precauciones de seguridad al conectar enchufes en serie.

    Se debe tener extrema precaución al trabajar con electricidad para evitar descargas eléctricas, incendios o lesiones. Antes de empezar a conectar enchufes en serie, es importante seguir algunas pautas de seguridad:

    1. Apague la alimentación: Asegúrese de que la alimentación del circuito en el que está trabajando esté apagada en la caja de fusibles. Utilice un probador de voltaje para asegurarse de que la energía esté apagada antes de comenzar a trabajar.

    2. Utilice equipo de protección: Los guantes aislados pueden proporcionar protección adicional contra descargas eléctricas.

    3. Utilice herramientas aisladas: Utilice herramientas con mangos aislados, como destornilladores y cortadores de alambre, para minimizar el riesgo de descarga eléctrica.

    4. Comprenda sus límites: Si no estás del todo familiarizado con el cableado eléctrico o la tarea te parece demasiado compleja, no dudes en contratar a un electricista profesional. La seguridad es una prioridad y es mejor buscar ayuda profesional que arriesgarse a crear una situación peligrosa.

    5. Mantenga seca su área de trabajo: Nunca trabaje en áreas húmedas ya que el agua conduce la electricidad y aumenta el riesgo de descarga eléctrica. Si el piso está mojado, séquelo primero y si tiene las manos mojadas, séquelas bien antes de comenzar a trabajar.

    6. No sobrecargue los enchufes: Aunque teóricamente es posible agregar muchos enchufes a un circuito, debes evitar sobrecargarlos con demasiados dispositivos de alta potencia. La sobrecarga puede causar sobrecalentamiento, daños a su sistema eléctrico o incluso un incendio eléctrico.

    7. Revisa tus materiales: Antes de comenzar, revise sus cables y enchufes para ver si hay algún daño. Los cables o tomacorrientes dañados pueden provocar cortocircuitos, chispas y posibles incendios eléctricos.

    8. Siempre ponga a tierra sus enchufes eléctricos: Al conectar enchufes en serie, es importante conectar siempre el cable de tierra. Esto proporciona un camino para que fluya la corriente eléctrica si hay una falla, lo que reduce el riesgo de descarga eléctrica o incendio.

    9. Evite tocar cables activos: Nunca toque un cable a menos que esté seguro de que no transporta energía. Por razones de seguridad, trate siempre los cables como si fueran vitales, incluso si ha cortado la alimentación.

    Referencias

    ArchAngel Electric (tomacorrientes encima del mostrador de la cocina). https://archangelelectricinc.com/services/

    Ray C Mullin, Phil Simmons. Cableado eléctrico en el salón. Aprendizaje Cengage, 2014.

    Referencias de vídeos:

    HandyDadTV

    Terry Peterman

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    Para minimizar el riesgo de descargas eléctricas ​mientras trabaja en el cableado.

    1. Verifique ⁤sus conexiones: Asegúrese de que todas​ las conexiones estén ⁤firmes y ‌correctamente aisladas, utilizando​ conectores de cable y tapones adecuados. Asegúrese de ⁤que no haya hilos sueltos o ‍expuestos.
    1. No sobrecargue los circuitos: Tenga en cuenta la capacidad del circuito y no conecte demasiados dispositivos. Como regla general, un circuito de 15 amperios puede manejar‍ entre 8 y 10 tomacorrientes en serie, dependiendo​ de ​la carga de los dispositivos conectados.
    1. Consulte a un profesional si tiene dudas: Si en cualquier momento no ⁣se siente seguro o tiene preguntas sobre el proceso, no dude en consultar a un ⁤electricista profesional. Trabajar con electricidad‌ puede ser peligroso⁣ y es crucial hacerlo correctamente.

    Siguiendo estas pautas de seguridad, podrás realizar conexiones de ⁣tomacorrientes en ​serie de manera eficiente y segura, asegurando ⁤que tu hogar esté adecuadamente equipado para manejar tus necesidades eléctricas. ¡Ahora‍ estás​ listo para poner en práctica tus habilidades de cableado eléctrico! Recuerda que la seguridad siempre debe ser tu ‍prioridad número ⁣uno.
