Cómo conectar un interruptor basculante de 5 pines (instrucciones)

¿Estás listo para llevar tus habilidades de bricolaje al siguiente nivel? Conectar un interruptor basculante de 5 pines puede parecer una tarea intimidante, pero con nuestras instrucciones paso a paso, te convertirás en un experto en un abrir y cerrar de ojos. Ya sea que estés renovando tu hogar, diseñando un proyecto de iluminación personalizado o simplemente quieras dar un toque profesional a tus instalaciones eléctricas, este artículo te guiará a través de todo lo que necesitas saber. ¡Prepárate para encender tu creatividad y conectar tu interruptor como un verdadero profesional!

Si estás buscando conectar un interruptor basculante de 5 pines pero no estás seguro de cómo hacerlo, has llegado al lugar correcto. En este artículo, te guiaremos paso a paso a través de las instrucciones para que puedas conectar tu interruptor de manera eficiente y segura. No importa si eres un novato en temas de bricolaje o si ya tienes experiencia, estas instrucciones te ayudarán a conectar el interruptor sin problema alguno. ¡Así que ponte manos a la obra y descubre cómo poner en funcionamiento tu interruptor basculante de 5 pines!

A primera vista, podría pensar que cablear un interruptor basculante de 5 pines es complicado. No te preocupes, puedes hacerlo de forma rápida y sencilla. Cuando trabajo con el cableado de un automóvil, instalé interruptores de 5 pines en muchos automóviles sin ningún problema y hoy también te ayudaré con eso.

Resumen rápido: Cablear un interruptor basculante de 5 pines a su producto de iluminación LED es fácil. Comience preparando los cables puente positivo y negativo. Luego, identifique el tipo de 5 pines en su interruptor basculante. Continúe y conecte los cables de tierra entre el terminal negativo de la batería de 12 V de su automóvil y los dos terminales negativos. Después de eso, conecte los cables calientes al terminal positivo de la batería y luego a los terminales positivos. Continúe y conecte el otro pin al producto LED usando otro cable. Finalmente, conecte el cable T-Tap al controlador interior y pruebe la conexión.

El concepto de interruptor de tira de luz.

Un interruptor de tira de luz de 5 pines tiene forma rectangular y se adapta al interior de muchos vehículos. Por tanto, es uno de los interruptores más populares en la industria del automóvil.

Su funcionalidad (interruptores basculantes de 5 pines) es simple; La barra de luces se opera presionando la parte superior del interruptor; esta acción enciende el interruptor de la barra de luces. Para apagar, simplemente presione la parte inferior del interruptor.

Los interruptores basculantes de 5 pines cuentan con una luz iluminada que encaja bien con la iluminación interior del tablero de fábrica del vehículo. Esta característica también contribuye a su popularidad. Cuando se enciende el interruptor de luz, la luz se encenderá. Se le informará que el interruptor basculante proporciona energía a la tira de luz conectada a él.

Hacer los cables de puente para la barra de luces.

Para cablear un interruptor basculante de 5 pines, necesitará hacer cables de puente positivos y de tierra. Después de completar los cables de puente, puede pasar el resto del cableado del interruptor de la tira de luces. Eso es todo.

Cómo conectar un interruptor basculante de 5 pines (instrucciones)>

Siga el procedimiento a continuación para hacer cables de puente de barra de luces:

  • Corte los cables de tierra a la longitud deseada con una herramienta de corte. Y asegúrese de dejar al menos ½ pulgada del cable para pelar la capa de aislamiento.
  • Ahora, use un pelacables para quitar aproximadamente ½ pulgada de aislamiento de ambos extremos del cable. Se requiere el terminal pelado para la conexión.
  • Gire las conexiones peladas del cable en ángulo recto. Puedes utilizar unos alicates de punta fina para hacer esto.
  • Repita el mismo proceso para el cable positivo/caliente.
  • Cómo conectar las luces con un interruptor basculante de 5 pines

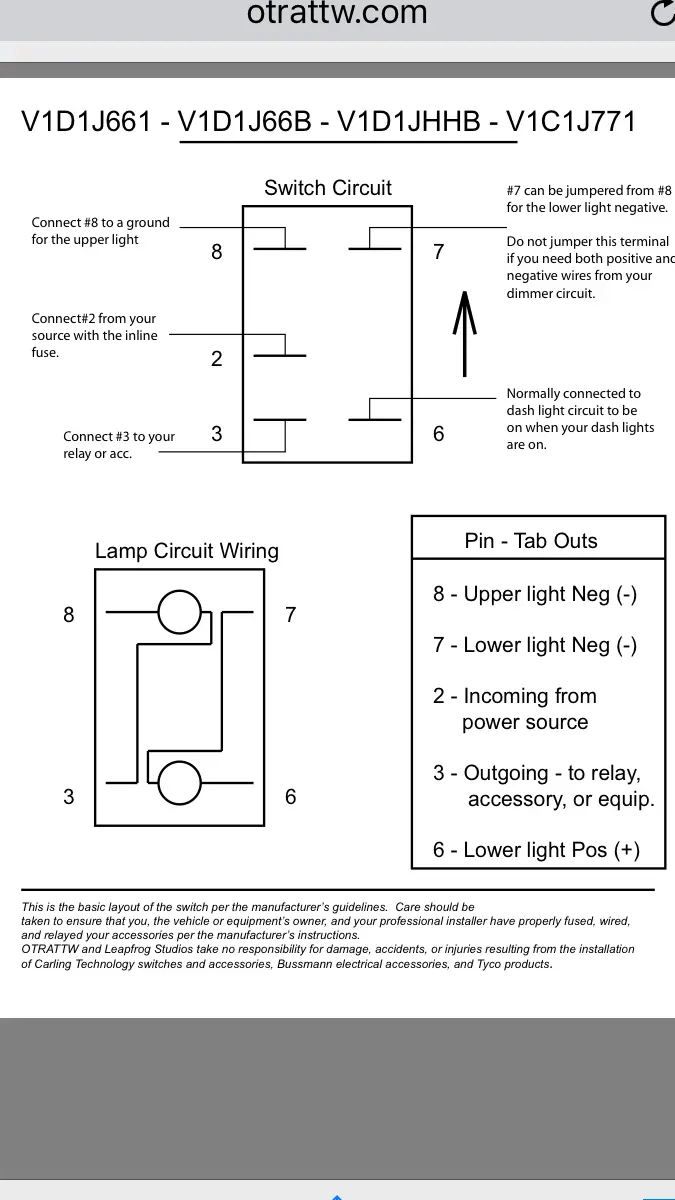

    En su interruptor basculante de 5 pines, los dos primeros pines superiores son para tierra. Dos de los 3 pines restantes son para los cables de alimentación; uno de ellos es para el LED inferior del interruptor y el conector está conectado al circuito de luces del tablero. El último se termina (va a la unidad de relé – corte de energía). Tenga en cuenta que.

    Cómo conectar un interruptor basculante de 5 pines (instrucciones)>

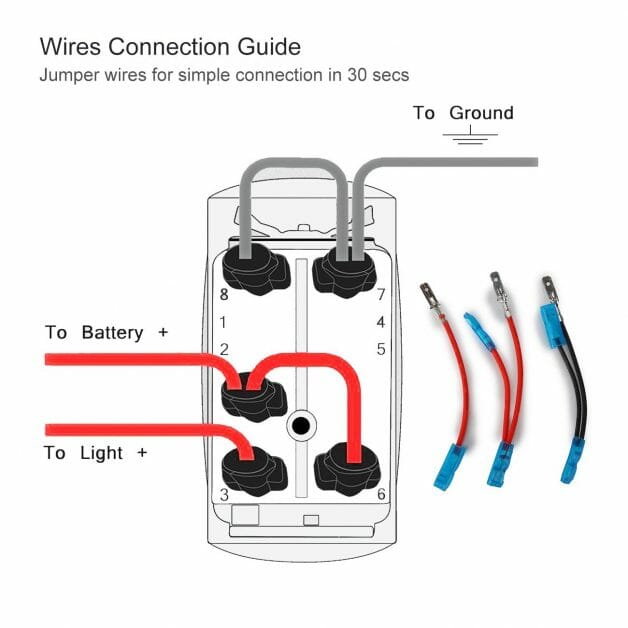

    Paso 1: tenga listos los cables de puente positivos y de tierra

    Debe conectar los cables de tierra a los dos pines del interruptor basculante y luego a la fuente de tierra, el terminal negativo de la fuente de alimentación (batería).

    Paso 2: Conecte el cable positivo/caliente a los pines del interruptor basculante de 5 pines

    Conecte los cables de puente con corriente a las clavijas del interruptor y conéctelos al terminal positivo o con corriente de la batería.

    Paso 3: Conecte el accesorio o pin LED al relé

    Tome su cable de puente, conéctelo al pin accesorio y luego conéctelo al conjunto del relé. La unidad de relé va a los accesorios en el tablero del automóvil.

    Paso 4: Conecte la pieza en T al cable que controla la iluminación interior.

    La iluminación interior incluye el velocímetro y el control de la calefacción. Después de encontrar el cable que controla la iluminación interior, conectele la pieza en T. El T-Tap se puede empalmar en el cable sin cortarlo por la mitad. Asegúrate de obtener el grifo en T del tamaño correcto.

    Ahora tome el cable que sale del pin del LED e insértelo en la ranura del T-Tap.

    Paso 5: Prueba

    Encienda las luces de estacionamiento o los faros. Las luces indicadoras de su automóvil se encienden junto con el LED inferior del interruptor.

    Encienda la iluminación auxiliar usando los controles del tablero y la iluminación de los instrumentos. Eso es todo, ya está.

    Convertir a un 5 pines desde otro

    Curiosamente, también puedes conectar un interruptor de 3 pines a un balancín de 5 pines. Primero, averigua qué hacen tus 3 cables.

    Los mazos de cables de Aurora son los siguientes:

    • El cable negro es tierra o negativo.
    • El cable rojo es positivo o caliente.
    • Y luego el cable azul suministra energía a los productos de iluminación (accesorios).

    Sin embargo, si está utilizando un tipo diferente de mazo de cables (no Aurora), deberá identificar el cable que representa la alimentación y la tierra, así como el cable que suministra energía a la unidad de iluminación LED. (1, 2)

    Consulte algunos de nuestros artículos relacionados a continuación.

    Referencias
    (1) Arnés de cableado: https://www.linkedin.com/pulse/seve-types-wiring-harness-manufacturing-vera-pan
    (2) Unidad de iluminación LED: https://www.energy.gov/energysaver/led-lighting

    Testimonios en vídeo

    Garaje BSK

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    Cómo Conectar ‌un Interruptor Basculante de⁣ 5 Pines⁤ (Instrucciones)

    ¿Estás listo para llevar tus ‍habilidades ‍de bricolaje al siguiente‌ nivel? Conectar ​un ‌interruptor basculante de 5⁢ pines‍ puede parecer ​una tarea intimidante,‍ pero con nuestras instrucciones paso a paso, te convertirás en un experto en ⁣un abrir y cerrar de ojos. Ya sea que estés renovando tu hogar, diseñando un proyecto de iluminación personalizado​ o simplemente quieras dar⁣ un toque profesional a tus instalaciones eléctricas, ‌este‌ artículo te guiará a través de todo lo que necesitas ​saber.

    Materiales Necesarios

    • Interruptor basculante de 5 pines
    • Cables de​ puente (positivo y negativo)
    • Alicates ‌de punta fina
    • Pela cables
    • Cinta aislante
    • Herramientas de instalación eléctrica (destornillador, etc.)

    Pasos para Conectar el Interruptor‍ Basculante

    1. Preparar los cables: Corta los cables de tierra ‍y​ de alimentación a la longitud deseada, dejando al menos ½ pulgada del⁤ cable para‌ pelar la ⁢capa⁣ de aislamiento.
    2. Pelado de cables: Usa ⁣un pelacables para quitar aproximadamente ½ pulgada de aislamiento en ambos extremos de los cables.
    3. Conexión ​de​ tierra: Conecta⁣ los cables de tierra ‍a los dos pines inferiores del interruptor basculante, y ‍luego a la fuente de tierra (terminal⁤ negativo de la batería).
    4. Conexión del cable positivo: Toma los cables ‍de puente positivo y conéctalos a los ​pines correspondientes ⁣en el interruptor, asegurándote de conectarlos al terminal positivo de la batería.
    5. Conexión de la​ carga: Conecta el último pin del interruptor al producto que ⁢vas a controlar, como una tira de luces LED.
    6. Prueba de⁤ conexión: Asegúrate de que todo esté bien conectado y prueba el interruptor para confirmar que funciona correctamente.

    Consejos Adicionales

    Es importante tener en cuenta ‍la seguridad eléctrica al trabajar con electricidad. Asegúrate de desconectar la⁢ batería antes ‍de comenzar la instalación para evitar descargas eléctricas.⁣ Además, verifica las especificaciones del fabricante de tu interruptor⁤ basculante para ⁢asegurarte de que estás haciendo las conexiones correctas.

    Preguntas Frecuentes

    ¿Por qué ​elegir un interruptor basculante de 5 pines?

    Los interruptores basculantes ‍de 5 pines son ideales para aplicaciones donde ‍deseas controlar múltiples funciones, como activar y desactivar luces LED. Su diseño simple y efectivo los convierte en ‍una opción popular ​tanto para proyectos de bricolaje como para instalaciones profesionales.

    ¿Puedo utilizar este tipo ⁢de interruptor en un automóvil?

    Sí, muchos usuarios optan por usar interruptores ⁣basculantes de 5 pines ⁤en automóviles para personalizar la iluminación y otros accesorios.⁣ Asegúrate de seguir las ‌instrucciones‌ del fabricante para conexiones seguras y efectivas en vehículos.

    ¿Qué hago si el interruptor no funciona después de la instalación?

    Si el ‍interruptor no funciona,​ verifica todas las conexiones para asegurarte ⁣de que estén firmes y correctas. También revisa el ⁣fusible del circuito y⁢ prueba el ‍interruptor ⁤con un multímetro para asegurarte de que esté en buen estado.

    Conclusión

    Conectar un interruptor basculante de‌ 5‌ pines no tiene que‌ ser complicado. Siguiendo estas instrucciones y prestando atención a los detalles, podrás⁣ realizar la instalación de manera efectiva y segura. ¡Ahora es el momento de‌ encender tu ⁣creatividad y poner en práctica⁢ tus nuevas‌ habilidades!

    Referencias Externas

    Para más información sobre conexiones eléctricas,‍ visita ⁤ Electrical⁤ Engineering 101.

    Deja un comentario
