Cómo conectar un interruptor de luz y un tomacorriente (pasos sencillos)

¿Te has preguntado alguna vez cómo conectar un interruptor de luz y un tomacorriente en tu hogar? Aunque la electricidad puede parecer un tema intimidante, con los pasos sencillos que te presentamos a continuación, podrás transformar tu espacio de manera segura y eficiente. Ya sea que desees mejorar la iluminación de una habitación o agregar un nuevo punto de carga, este artículo te guiará por el proceso de forma clara y sencilla. ¡Prepárate para convertirte en un experto en instalaciones eléctricas y darle un nuevo aire a tu hogar!

¿Quieres aprender a conectar un interruptor de luz y un tomacorriente de manera sencilla? ¡Has llegado al lugar indicado! En este artículo, te guiaremos paso a paso para que puedas realizar esta tarea sin dificultades. Conectar un interruptor de luz y un tomacorriente puede parecer una tarea complicada, pero con los pasos adecuados y siguiendo las medidas de seguridad necesarias, podrás realizarlo tú mismo y ahorrar dinero en contratar a un electricista. Sigue leyendo y descubre cómo llevar a cabo esta tarea de bricolaje en tu hogar. ¡No te lo pierdas!

Puede conectar un interruptor de luz y un tomacorriente juntos en el mismo circuito. Te mostraré cómo.

Al combinar los dos, puede evitar el cableado separado y es posible que necesite menos cables. Esta puede ser una combinación práctica si el cableado y el disyuntor soportan el consumo total de corriente.

Breve resumen: Si pasamos un cable desde la fuente de alimentación primero al enchufe y luego al interruptor, y la lámpara, conecte el interruptor de la luz conectando cada uno de los dos cables calientes a sus terminales. Luego conecte el cable de tierra al terminal de tierra, pero permita que los cables neutros pasen por alto el interruptor usando un conector.

Al conectar el tomacorriente, conecte los dos cables negros a los terminales de latón, los dos cables blancos a los terminales plateados y el cable de tierra al terminal de tierra.

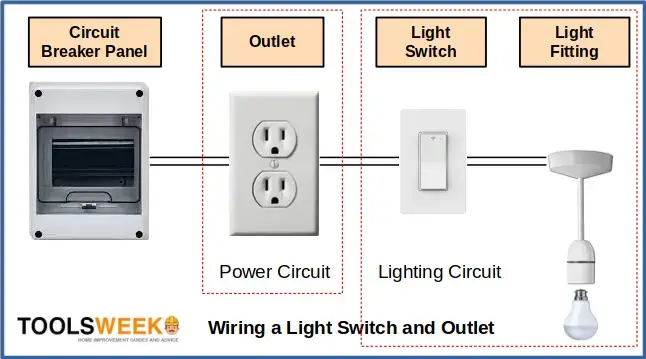

Consulte los diagramas de bloques y circuitos incluidos en este artículo.

Cableado de un interruptor de luz y un tomacorriente

Consideraciones

Un interruptor de luz y un tomacorriente solo deben conectarse juntos si el cableado y el disyuntor lo soportan. Por lo tanto, esto no se debe hacer en un circuito exclusivo.

Considere también el consumo total de energía de los dispositivos y bombillas conectados.

Suposiciones

Supongo que las cajas de enchufes y de interruptores, así como la lámpara, están instaladas. Esto completa el cableado de la luz y ahora puede realizar el cableado para conectar el enchufe y el interruptor de la luz.

Requisitos

Necesitará las siguientes herramientas y otros materiales:

HerramientasmaterialesInstrumentosdestornillador
Pinzas de punta de aguja
PelacablesCable
Tuercas para alambre
Conector del cable
cinta eléctricaProbador de enchufes o algo similar

método

He desglosado el método de cableado de un interruptor de luz y un tomacorriente al circuito del interruptor de luz y al tomacorriente. Nos centraremos en ellos por separado.

Antes de comenzar con el cableado, apague el disyuntor en el panel eléctrico.

Cómo conectar un interruptor de luz y un tomacorriente (pasos sencillos)>

Apague la alimentación en el panel del disyuntor antes de trabajar en el cableado.

A continuación he mostrado cómo conectar las piezas. Primero cablearemos el circuito de iluminación, que recibe energía de los cables provenientes del tomacorriente, y luego el tomacorriente, que recibe energía del cuadro eléctrico.

Cómo conectar un interruptor de luz y un tomacorriente (pasos sencillos)Diagrama>alambres

El cable de la fuente de alimentación al tomacorriente es un cable normal de 3 hilos con un cable negro (vivo), uno blanco (neutro) y uno de cobre desnudo (tierra).

Para un circuito de iluminación, un cable 12/2 debería ser suficiente para el segundo cable desde el tomacorriente hasta el interruptor. También necesitarás una longitud adicional de este cable desde el interruptor hasta la luz.

Con un pelacables, pele los extremos de todos los cables aproximadamente entre 1/2 y 5/8 de pulgada.

Cableado del interruptor de la luz

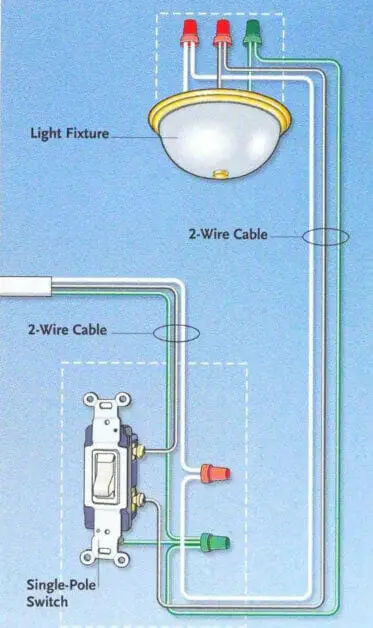

El diagrama de cableado para el circuito de iluminación se muestra a continuación. El cable de entrada va desde el enchufe y el cable de salida va a la luz.

Cómo conectar un interruptor de luz y un tomacorriente (pasos sencillos)Diagrama>

Siga estos tres pasos:

Paso 1: conecta el cable siempre caliente

Conecte el cable caliente (negro) del cable desde el tomacorriente al terminal superior del interruptor. Este cable estará constantemente bajo tensión porque luego se conectará directamente a la fuente de alimentación sin interruptor intermedio.

En rigor, no importa si lo conectas al terminal superior o inferior, ya que el interruptor actúa como freno y puente en el cable de alimentación de la lámpara, permitiendo abrir y cerrar. Sin embargo, si desea que la posición superior del interruptor apague la luz y la inferior la encienda, hágalo de esta manera.

El destornillador en la imagen a continuación está en este cable, que es diferente del otro cable caliente que va hacia la luz como portador de energía y solo tiene corriente cuando el interruptor está encendido.

Paso 2: conecte el cable activo secundario

Conecte el cable caliente secundario al otro terminal inferior del interruptor. Este es el cable negro que va del cable a la luz. Dado que su función depende de la posición del interruptor, no es el cable siempre caliente que ya conectaste en el paso 1.

Paso 3: conecte los cables neutro y de tierra

Conecte los cables neutros (blancos) y luego los cables de cobre desnudo (tierra) como se muestra arriba. Utilice conectores de cables para conectarlos.

Tenga en cuenta que los cables neutros (blancos) NO están conectados al interruptor. Omiten el interruptor conectándose directamente.

Sin embargo, necesitará un pequeño trozo de cable de cobre desnudo para la conexión a tierra del interruptor. Un extremo contiene los cables de tierra principales en el enchufe y el otro extremo se conecta al terminal de tierra del interruptor con un tornillo verde.

Cableado del enchufe

Al cablear el enchufe verás dos cables nuevamente. El cable de entrada es el cable de alimentación que viene del panel y el cable de salida es el interruptor de luz que ya tienes conectado.

Paso 1: conecte los cables de tierra

Te recomiendo que empieces con los cables de tierra primero, aunque no es absolutamente necesario hacerlo primero.

Para conectarlo al enchufe necesitarás otro pequeño cable de cobre desnudo.

Puedes volver a usar un conector de cable como lo hiciste para el interruptor, pero puedes empalmar los tres hilos y conectarlos con una tapa de cable usando unos alicates como se muestra a continuación.

Paso 2: formar ganchos

Haga ganchos al final del cable de tierra adicional y de todos los demás cables (los dos negros y los dos blancos). Vea el ejemplo a continuación para ver el gancho en el pequeño trozo de cable a tierra.

Paso 3: conecta los cables

Ahora conecte los cables que sobresalen de la siguiente manera:

  • Conecte los dos cables calientes (negros) a los terminales usando tornillos de latón. No importa qué puerto va a qué puerto porque una derivación conecta los dos puertos activos.
  • Conecte los dos cables neutros (blancos) a los terminales con tornillos plateados. También en este caso no importa qué terminal plateado esté conectado a cuál.
  • Conecte el cable de tierra al terminal con un tornillo verde.

En lugar de conectar los cables neutro y vivo directamente al tomacorriente, puedes usar conectores de cables como lo hiciste para los cables de tierra. Sin embargo, necesitarás piezas pequeñas cada una para conectar los enchufes a los terminales del tomacorriente.

Asegúrese de que todas las conexiones de enchufe y de cable estén conectadas de forma segura.

Paso 4: inserta los cables

El tomacorriente ahora está cableado para que pueda guardar todos los cables en la caja del tomacorriente.

Paso 5: prueba el circuito

Antes de terminar de instalar el interruptor de la luz y el tomacorriente, primero probémoslos de manera segura.

Encienda temporalmente el disyuntor y:

  • Pruebe el tomacorriente con un probador de enchufes como se muestra a continuación.
  • Pruebe el interruptor de la luz encendiéndolo y apagándolo para ver si la luz se enciende y apaga.

Paso 6: conecte el interruptor y el enchufe

Recuerde apagar el disyuntor nuevamente.

Conecte el interruptor a la caja eléctrica y el enchufe a la caja de enchufes. Luego coloque los paneles frontales de cada uno.

Sólo entonces encienda el disyuntor.

Referencias

Propietario creativo. La guía definitiva para el cableado: proyectos domésticos completos. 6Th edición. Propietario creativo. 2007

Referencias de vídeos:

HandyDadTV

Terry Peterman

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Cómo Conectar un Interruptor ​de Luz y⁢ un Tomacorriente (Pasos⁤ Sencillos)

¿Te‌ has preguntado ‍alguna vez cómo conectar un interruptor de luz y un tomacorriente en ‍tu hogar? Aunque la electricidad puede⁣ parecer un tema⁣ intimidante, con los pasos‌ sencillos‍ que te vamos a presentar, podrás⁣ transformar tu espacio de manera segura​ y eficiente. Este artículo ​te‌ guiará por el proceso de forma clara y​ sencilla.

Consideraciones‍ Previas

Es fundamental tener en cuenta algunas consideraciones​ antes de comenzar:

  1. Verifica ‌que el circuito y‍ el disyuntor puedan soportar la carga de ambas instalaciones.
  2. Asegúrate ⁤de ⁣que las cajas ​de enchufes y ‌de‌ interruptores estén correctamente instaladas.
  3. Apaga el‌ disyuntor antes de‌ comenzar a trabajar en el cableado.

Herramientas y ⁣Materiales Necesarios

Antes de iniciar, asegúrate de tener los siguientes materiales:

  • Destornillador
  • Pelacables
  • Cable normal de 3 hilos (tipo 12/2⁣ es recomendable)
  • Tuercas para alambre
  • Cinta eléctrica
  • Probador de enchufes

Pasos para Conectar‍ el Interruptor de ‌Luz

Los pasos para el cableado del interruptor son los siguientes:

  1. Conectar⁤ el cable‍ siempre​ caliente: Este ⁣cable ‍negro debe ir al​ terminal⁣ superior ⁤del interruptor.
  2. Conectar el cable⁣ activo secundario: Este será el cable que va⁢ hacia la lámpara y ⁣se ‍conecta al terminal inferior.
  3. Conectar‌ los cables neutro y de​ tierra: Los cables neutros (blancos) omiten el interruptor, mientras que‌ el cable de tierra se‌ conecta al tornillo verde del‌ interruptor.

Pasos para Conectar el Tomacorriente

La conexión del tomacorriente se realiza ⁤siguiendo estos pasos:

  1. Conectar ​los cables de tierra: Conecta el cable de tierra primero utilizando un conector ‌de cable.
  2. Conectar los dos cables negros: Estos ⁤deben⁤ ir a⁤ los terminales latón⁣ del tomacorriente.
  3. Conectar⁢ los⁤ dos cables blancos: Los cables blancos se‌ conectan a los terminales plateados del tomacorriente.

Diagrama de⁢ Conexión

Consulta diagramas de bloques y‍ circuitos que‌ ilustren los pasos ⁤mencionados. Puedes ​encontrar⁤ ejemplos [aquí](https://www.electricalconstruction.net). Este recurso visual te ayudará a entender mejor‌ el ⁤proceso de conexión.

Preguntas Frecuentes

¿Es⁢ peligroso trabajar‍ con electricidad en casa?

Siempre existe un​ riesgo al trabajar con electricidad, por lo que es ⁤crucial​ apagar ⁣el disyuntor y⁤ tomar ‍las medidas de‌ seguridad adecuadas. Si‍ no te sientes seguro, es mejor contratar ⁣a un profesional.

¿Puedo conectar ​un interruptor de⁢ luz ⁣y un tomacorriente en el mismo circuito?

Sí, ⁣puedes conectar ambos en⁣ el mismo circuito​ siempre que el ‍cableado y el disyuntor lo soporten. Asegúrate de no exceder la carga ⁢máxima permitida por ⁤el circuito.

¿Qué ⁢hacer si el ⁣interruptor o‌ el ‌tomacorriente no funcionan después de la instalación?

Primero, verifica ‌que hayas realizado⁤ las conexiones correctamente. También asegúrate​ de que⁣ el disyuntor esté encendido. Si el problema persiste,​ utiliza un probador de enchufes o llama⁣ a un electricista.

Conclusión

Conectar un interruptor de luz y ⁢un tomacorriente puede parecer un desafío, pero siguiendo estos pasos sencillos y con las herramientas adecuadas, ¡puedes realizarlo⁣ tú mismo! Recuerda siempre priorizar la seguridad y consultar ‍recursos adicionales⁤ si es necesario.

Para mayor información, visita [este artículo](https://www.electricalguide.com) ‍que proporciona más detalles sobre ⁢instalaciones eléctricas en el hogar.
