¡Bienvenidos a bordo! Si alguna vez has soñado con navegar por aguas abiertas y disfrutar de la libertad que solo un barco puede ofrecer, saber cómo conectar un panel eléctrico es fundamental para hacer realidad esa aventura. En esta guía para principiantes, desmitificaremos el proceso de instalación de un panel eléctrico en tu embarcación, desde la identificación de los componentes básicos hasta los pasos esenciales para garantizar una conexión segura y eficiente. Ya seas un navegante experimentado o un novato en busca de nuevos horizontes, esta información te permitirá mantener tu barco funcionando como un verdadero capitán. ¡Sigue leyendo y enciende tu pasión por la navegación!
¿Sueñas con aventuras en el mar? ¿Te gusta la idea de disfrutar del sol y las olas mientras navegas en tu propio barco? Si estás pensando en comprarte uno o ya eres dueño de uno, debes saber que una de las partes más importantes es el panel eléctrico. Conectar correctamente este sistema en tu barco es esencial para garantizar el funcionamiento adecuado de todos los equipos y dispositivos a bordo. No te preocupes si eres un principiante en este tema, porque aquí te presentamos una guía paso a paso sobre cómo conectar un panel eléctrico en un barco. ¡Prepárate para dominar la electrónica marina y hacer realidad tus sueños navegando en aguas abiertas!
Con amplia experiencia como electricista, creé esta guía para que cualquier persona con el más mínimo conocimiento en sistemas eléctricos pueda montar fácilmente un cuadro eléctrico para barco.
Lee todo atentamente para no perderte ningún detalle importante del proceso.
En general, cablear el panel eléctrico de un barco requiere encontrar un buen panel eléctrico y una batería, preferiblemente de iones de litio con al menos 100 amperios de potencia, conectar la batería a fusibles con cables gruesos (10-12 AWG) y luego conectar todos componentes eléctricos a través de ese panel de control de accesorios.
Analizaremos cada uno de estos pasos con más detalle a continuación.
Lleva la fuente al timón del barco.
El timón es donde se encuentran todos los controles del barco y tu objetivo es llevar la energía de las baterías al timón.
Aquí es donde instala el panel de interruptor de batería junto con un panel de distribución de caja de fusibles para proteger sus dispositivos electrónicos contra sobrecargas.
Opciones de cableado
Dependiendo de la ubicación de las baterías, puede utilizar un cable corto o pasar el cableado adecuado a lo largo de la embarcación.
Dado que alimentarás muchos componentes con baterías, es una buena idea utilizar cables gruesos para la batería.
- Los barcos más pequeños pueden arreglárselas con un cable de 12 AWG porque hay menos dispositivos a bordo y no suelen utilizarse para navegación de larga distancia. La mayoría de los inversores en embarcaciones pequeñas también son de baja potencia y generalmente solo se utilizan para alimentar aparatos eléctricos de iluminación.
- Los barcos más grandes requerirían un cable de 10 AWG o más grueso. Por supuesto, esto sólo es necesario para embarcaciones que suelen tener más de 30 pies de largo.
- Estos barcos tienen un mayor consumo eléctrico porque los equipos instalados en ellos también son de gran capacidad y ofrecen más comodidad, lo que conlleva unos elevados costes eléctricos.
- El uso de cables de alto AWG puede provocar tropiezos, daños y, en casos extremos, un incendio.
Conexión de la batería a los componentes
Es importante hacer esto con un diagrama adecuado para no cablear mal los componentes. Estos son los pasos para conectar la batería a sus componentes eléctricos.
Paso 1 – Cable positivo
Primero, el cable positivo se dirige desde la batería hasta el disyuntor principal, donde puede distribuirlo al distribuidor de la caja de fusibles.
La caja de fusibles es fundamental para proteger sus aparatos eléctricos en caso de una subida repentina de energía o un mal funcionamiento de la batería.
Paso 2 – Cable negativo
Luego, el terminal negativo se puede conectar agrupando todos los cables negativos de sus componentes directamente a una barra colectora negativa, a la que también está conectado el cable negativo de la batería.
Paso 3 – Cambio de barco
El cableado positivo de cada componente de su embarcación conduce a un interruptor de embarcación dedicado en el panel de la batería.
El panel de control es el componente que le brinda el control de componente individual que necesita. Dependiendo del dispositivo al que esté conectado cada interruptor, utilice el medidor recomendado por la empresa para el cableado.
Paso 4 – Caja de fusibles
Otro cable conecta sus componentes a la caja de fusibles.
Verifica el amperaje de todos los componentes eléctricos que utilices y utiliza el fusible adecuado para la fuente de alimentación. Algunos elementos, como luces y ventiladores, se pueden agrupar en un solo botón si no consumen demasiada energía juntos.
Esto sólo se recomienda para embarcaciones pequeñas, ya que las embarcaciones más grandes le permiten crear zonas para dividir la iluminación.
Una vez realizadas todas las conexiones, la batería debería poder alimentar todos los componentes conectados.

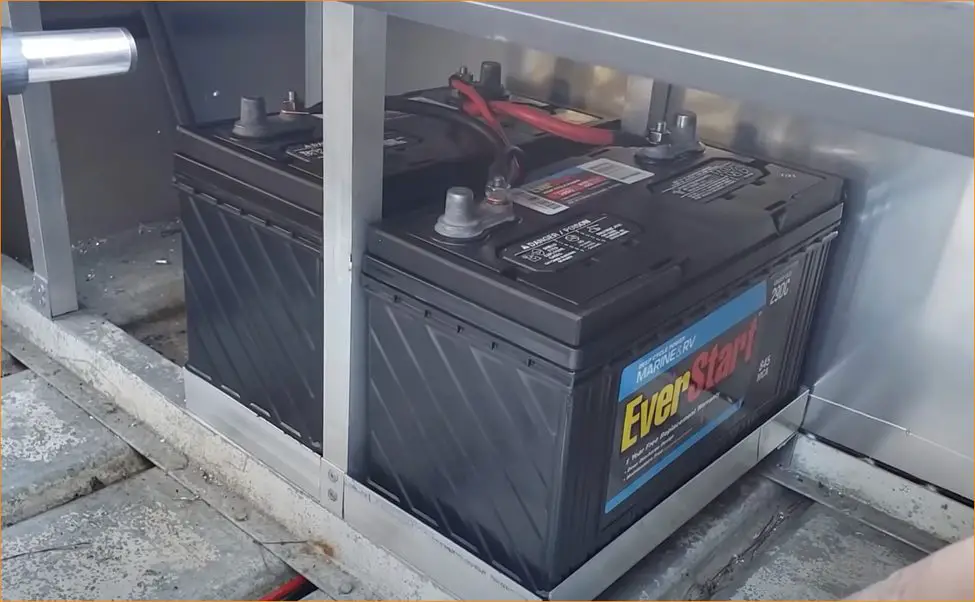

La batería
Dado que se espera que un barco navegue en aguas alejadas de cualquier red eléctrica, las baterías son la alternativa natural.
Afortunadamente, ahora disponemos de baterías que pueden contener cantidades increíbles de energía y durar mucho tiempo. Por supuesto, tanta potencia también puede ser peligrosa si se maneja incorrectamente. Por lo tanto, debe utilizar una protección de batería adecuada.
Como cualquier otra batería, las baterías de barcos tienen un polo positivo y otro negativo. Para que puedan soportar cualquier carga, debes completar el circuito desde el extremo positivo hasta el extremo negativo con la carga en el medio.
Al planificar la instalación de una batería en el barco, debe determinar sus necesidades energéticas e instalar una batería que pueda soportar esa carga durante el tiempo previsto.
Interruptor de batería principal
Como acabamos de comentar, las baterías son increíblemente poderosas y, si bien pueden alimentar todos los componentes y dispositivos eléctricos de su embarcación, también pueden destruirla fácilmente si las baterías no funcionan correctamente. Todo barco debe tener esto como característica de seguridad. Interruptor de batería principal o disyuntor que puede aislar las baterías de todos los dispositivos electrónicos a bordo Tu barco.
Tradicionalmente, los interruptores utilizados tienen dos entradas, lo que permite conectar dos baterías al mismo tiempo. También tiene la opción de decidir si desea utilizar una o ambas baterías seleccionando la configuración adecuada.
¿Cuánto tiempo mantiene la batería de un barco su nivel de carga?
La respuesta a esta pregunta depende no sólo del tipo de batería que utilices, sino también de la cantidad de energía que obtienes de ella. Con un uso regular, puedes usar una fórmula simple para determinar cuánto uso puedes obtener de tu batería con una sola carga.
Si una batería tiene una capacidad de 100 Ah, puede funcionar con una carga de 1 A durante 100 horas. Si se utiliza una carga de 10A constantemente, la batería también durará 10 horas. Sin embargo, la eficiencia también juega un papel importante y la mayoría de las baterías pueden entregar entre el 80% y el 90% de su capacidad nominal durante el funcionamiento.
Si no utiliza la batería, es posible que tarde un tiempo diferente en descargarse por completo según las condiciones. Estos incluyen la calidad de la batería, el tipo de batería utilizada y el entorno en el que se deja. Con las baterías tradicionales de ciclo profundo, el objetivo es garantizar que el voltaje no caiga por debajo de los 10 voltios.
En el caso de las baterías de litio, que pueden volver a funcionar con tan solo 9 voltios, este valor puede ser incluso menor. Sin embargo, esto no suele ser recomendable. Para garantizar que su batería siga funcionando correctamente, debe usarla regularmente y cargarla oportunamente cuando se agote.
¿Cómo funciona un cargador de baterías embarcado para barcos?
Los cargadores de a bordo para baterías marinas son muy populares entre los usuarios de embarcaciones debido a su forma de funcionar. Lo mejor de estos cargadores es que pueden permanecer conectados a las baterías fácilmente. Un cargador de baterías marinas está diseñado para funcionar en tres fases que incluyen: (1)
- Fase de masa: Este es el inicio de la carga cuando el nivel de la batería es bajo. El cargador proporciona un gran aumento de potencia para que la batería vuelva a funcionar y encienda los dispositivos electrónicos e incluso el motor correctamente. La batería tarda poco en acumular suficiente carga para mantener el funcionamiento cuando el cargador está desconectado.
- Fase de absorción: Esta fase se trata de cargar la batería y el ritmo de carga es constante.
- Fase de flotación: Esta fase consiste en recargar la batería manteniendo el impulso acumulado durante la fase de absorción.
Cómo conectar dos baterías en un diagrama de barco.
Al conectar dos baterías en el diagrama de cableado de un barco, debes seguir estos pasos:
También puede realizar esta conexión utilizando cables de puente para facilitar la conexión y desconexión. Los puentes de cables proporcionan una sujeción fuerte y permiten desconectar fácilmente la batería si es necesario. Ahora que sabe cómo conectar correctamente el panel eléctrico de un barco, puede alimentarlo fácilmente.
Consulte algunos de nuestros artículos relacionados a continuación.
Referencias
(1) Mar – https://www.britannica.com/science/marine-ecosystem
(2) Dinámica: https://www.bbc.co.uk/bitesize/guides/z32h9qt/revision/1
Cómo Conectar un Panel Eléctrico en un Barco (Guía para Principiantes)
¡Bienvenidos a bordo! Si alguna vez has soñado con navegar por aguas abiertas y disfrutar de la libertad que solo un barco puede ofrecer, saber cómo conectar un panel eléctrico es fundamental para hacer realidad esa aventura. En esta guía, desmitificaremos el proceso de instalación con instrucciones paso a paso, ideales para principiantes y experimentados.
¿Por qué es importante un panel eléctrico en un barco?
El panel eléctrico es esencial para garantizar el funcionamiento adecuado de todos los equipos y dispositivos a bordo. Conectarlo correctamente es la clave para una experiencia de navegación segura y eficiente.
Componentes Básicos del Sistema Eléctrico
- Batería (preferiblemente de iones de litio)
- Panel de interruptores
- Distribuidor de caja de fusibles
- Cables (10-12 AWG dependiendo del tamaño del barco)
- Interruptores de embarcación
Pasos para Conectar un Panel Eléctrico
Paso 1: Llevar la fuente de alimentación al timón
Dirige la energía de la batería al timón, donde se instalan el panel de interruptores y la caja de fusibles. Esto protegerá tus dispositivos contra sobrecargas.
Paso 2: Elección del cableado
Utiliza cables gruesos, preferiblemente de 12 AWG para embarcaciones más pequeñas, y de 10 AWG o más para embarcaciones más grandes.
Paso 3: Conectar la batería a los componentes
- Cable positivo: Conecta el cable positivo desde la batería al disyuntor principal.
- Cable negativo: Agrupa los cables negativos a una barra colectora negativa.
- Cambio de barco: Conduce el cable positivo de cada componente a su interruptor dedicado en el panel de control.
- Caja de fusibles: Conecta los componentes eléctricos a la caja de fusibles, asegurando usar el amperaje correcto.
La Importancia de la Batería
Las baterías son una parte fundamental de cualquier sistema eléctrico marino. Es vital determinar tus necesidades energéticas y seleccionar una batería adecuada. Para más detalles sobre sistemas eléctricos en barcos, consulta este artículo.
¡Listo para Navegar!
Una vez completadas las conexiones, tu batería debería alimentar todos los componentes eléctricos del barco de manera eficiente y segura. Mantente seguro y cuida de tu equipamiento eléctrico para disfrutar de la navegación al máximo.
Preguntas Frecuentes (FAQs)
¿Qué tipo de batería es mejor para mi barco?
Las baterías de iones de litio son una opción ideal debido a su alta capacidad de energía y longevidad. Sin embargo, las baterías de plomo-ácido son más económicas y también pueden ser efectivas según tus necesidades específicas.
¿Cuánto tiempo durará la carga de mi batería?
La duración de la carga depende del tipo de batería y de la carga que uses. Un cálculo simple es que una batería de 100 Ah puede mantener una carga de 1 A durante 100 horas. La eficiencia puede variar entre el 80% y el 90%.
¿Es necesario un disyuntor en el sistema eléctrico?
Sí, el disyuntor es esencial. Aísla las baterías de todos los dispositivos a bordo, protegiendo el sistema eléctrico de posibles daños o sobrecargas.
¿Puedo agrupar componentes eléctricos en un solo fusible?
En embarcaciones pequeñas, es posible agrupar luces y ventiladores en un solo fusible, siempre que cumplan con los límites de consumo eléctrico apropiados. Sin embargo, en embarcaciones más grandes, es mejor separar los circuitos para mayor control.
¿Qué precauciones debo tomar al manejar baterías en el barco?
Asegúrate de seguir siempre las instrucciones del fabricante, utiliza protección adecuada y verifica que todos los cables estén correctamente cableados. Un manejo irresponsable de las baterías puede resultar en incendios o daños severos al sistema eléctrico.
