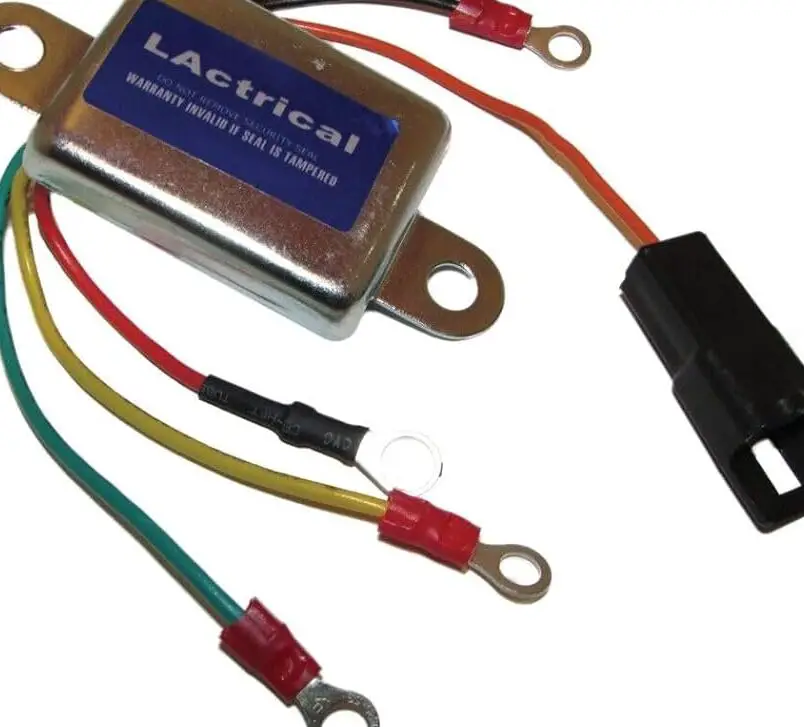

Cómo conectar un regulador de voltaje a un alternador

¿Te has preguntado alguna vez cómo funcionan los alternadores y la importancia de un regulador de voltaje en su operación? Si estás interesado en la mecánica automotriz o simplemente quieres aprender a optimizar el rendimiento de tu vehículo, has llegado al lugar indicado. En este artículo, te guiaremos paso a paso en el proceso de conectar un regulador de voltaje a un alternador. Aprenderás no solo las técnicas esenciales, sino también los consejos prácticos que te permitirán evitar errores comunes y asegurar un funcionamiento eficiente. Prepárate para convertirte en un experto en electricidad automotriz y darle a tu auto el impulso que necesita. ¡Comencemos!

Si eres propietario de un automóvil o trabajas con vehículos, es probable que hayas escuchado hablar del regulador de voltaje y el alternador. Estos dos componentes son vitales para mantener un suministro de energía constante y asegurar el correcto funcionamiento de la batería y otros sistemas eléctricos del vehículo. En este artículo, te mostraremos paso a paso cómo conectar un regulador de voltaje a un alternador, brindándote las instrucciones necesarias para realizar esta tarea con éxito. Aprenderás sobre los diferentes tipos de reguladores y alternadores, así como las herramientas y precauciones que debes tener en cuenta durante el proceso de instalación. Si estás listo para adentrarte en el mundo de la mecánica automotriz, ¡continúa leyendo y descubre cómo darle vida a tu vehículo!

Si el alternador de su vehículo tiene un voltaje de salida consistentemente mayor o menor que el voltaje de salida normal, es posible que deba volver a cablear el regulador de voltaje.

Un regulador de voltaje es un componente interno de los alternadores más nuevos. En este caso, no es necesario volver a cablearlo, sino repararlo o reemplazarlo. Sin embargo, si su regulador de voltaje es externo al alternador y es electromecánico (no electrónico) y no regula el voltaje adecuadamente, deberá volver a cablearlo.

Te mostraré cómo hacer esto.

Para hacer esto, necesita comprender el diagrama del circuito (consulte la tabla a continuación). Consulte también «Identificación del cableado» y el Paso 4 para saber qué cable va a dónde. Cuando conecta el regulador de voltaje al alternador, generalmente es el cable azul en el terminal, que también puede estar etiquetado como «F».

UbicaciónColorTipocódigoContacto terminalConexiónDebajo de la bobina reguladoraRojoencendidoYO GEstacionario (normalmente cerrado)cerradura de encendidoVerdeCable de campoFMóvilgeneradorNegrosuelomiAbierto (normalmente)Vivienda (puesta a tierra)Debajo de la bobina del relé–suelomiEstacionario (generalmente cerrado)AzulEstator del generadornorteEstacionarioFuente del relevoAmarillo(Móvil)lMóvilbobina reguladoraBlancoSensor de batería positivobAbierto (normalmente)batería

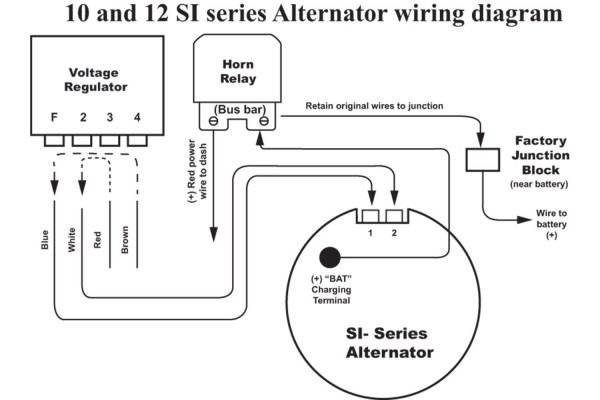

entender el cableado

Antes de comenzar a cablear el regulador de voltaje (arriba a la izquierda en la imagen de arriba), debes identificar el cableado.

El sistema de cableado de un alternador es complejo porque consta de varios componentes. Primero, asegúrese de poder identificar claramente los conectores y cables. Para obtener más información, consulte el Paso 4 a continuación y/o consulte el manual técnico de su vehículo.

Cableado de un regulador de voltaje

Estos son los pasos para cablear un regulador de voltaje:

Paso 1: retira la batería

Retire los cables de alimentación (negro y rojo) de los terminales de la batería con una llave.

Esto desconectará la batería para que no se suministre energía al controlador. Ahora puedes seguir trabajando en el controlador sin dudarlo.

Paso 2: Ubique el regulador de voltaje

Con la batería retirada, primero ubique el regulador de voltaje.

Sin embargo, antes de tocar cualquier parte del motor, asegúrese de que se haya enfriado para poder trabajar en él de forma segura. El regulador de voltaje suele estar situado encima o al lado del alternador.

Paso 3: abra la base del regulador de voltaje

Hay un enchufe para varios cables en la parte posterior del regulador de voltaje.

De hecho, serán cuatro enchufes en una única carcasa. Normalmente es un modelo rectangular fabricado en plástico.

Paso 4: consulte el plan de cableado

Tenga en cuenta el diagrama de cableado, que normalmente tiene este aspecto:

Detrás de la bobina reguladora:

  • El Negro El cable está conectado al terminal de tierra.
  • El Rojo El cable está conectado a la conexión de encendido.
  • El Verde El cable está conectado al terminal de campo.

Detrás de la bobina del relé:

  • El Azul El cable está conectado al terminal neutro.
  • El Amarillo El cable está conectado al terminal L.
  • El Blanco El cable está conectado al conector del sensor de batería.

Esta información se resume en la tabla (desplácese hacia arriba) y se muestra en la imagen a continuación.

Lo anterior se aplica a los reguladores de voltaje electromecánicos. Si tiene un controlador electrónico, se utilizan semiconductores porque no hay partes móviles.

Paso 5: inserta los cables

Inserte los cables de acuerdo con el diagrama de cableado de su vehículo.

Ya sea que esté reemplazando un cable o cableado en particular por primera vez o reemplazando el regulador de voltaje después de una reparación o por uno nuevo, el cableado debe realizarse de acuerdo con el esquema de cableado utilizado por su vehículo. En caso de duda, consulta el manual de tu vehículo.

Si hay cables adicionales que no se utilizan, simplemente puede pegar con cinta adhesiva sus extremos para que permanezcan inactivos.

Paso 6: conecte la caja de fusibles

Una vez realizado el cableado, conecte la caja de fusibles al interruptor del controlador.

Conexión del regulador de voltaje al alternador.

El regulador de voltaje está conectado al «circuito de excitación del campo del generador» para controlar el flujo de corriente. (1)

Al conectar el regulador de voltaje al alternador, preste atención a los siguientes cables:

  • El alambre de excitación, que enciende el regulador de voltaje, está conectado al terminal L del alternador. Es necesario generar el voltaje para que funcione el alternador.
  • el mas pequeño Cables más y menos conectar a los polos de la batería. Para volver a conectar la batería, consulte la “Inspección final” a continuación.

Además, es posible que vea un «cable del cargador de batería» que carga la batería y un «cable de entrada de encendido» que conecta el alternador al interruptor de encendido para encender el regulador de voltaje.

Suele haber hasta cuatro cables en total, que suelen estar codificados por colores. Normalmente el cable azul es el cable de campo que va al alternador; el blanco va al estator del alternador; el cable rojo está conectado al sensor positivo de la batería; y el cable marrón se conecta al encendido.

Si es un generador de 2 cables, tendrá 3 cables. Conecta el cable positivo a la batería, los otros dos deben estar conectados a tierra. En un generador de 3 hilos, el cuarto cable adicional se utiliza para detectar voltaje en el sistema de encendido.

Algunos alternadores están marcados con letras. Si el alternador está etiquetado como «F» (campo) y «R» (referencia/detección), conecte «F» en el alternador a «1» en el regulador y «R» a «2». Si ve uno con la etiqueta «S», debe estar conectado al circuito «B+» con un cable de puente.

Cómo conectar un regulador de voltaje a un alternador>

Última revisión

Por último, volvemos a conectar la batería y comprobamos el regulador de voltaje.

Con el regulador de voltaje cableado y conectado al alternador, puede volver a conectar el regulador de voltaje a la batería del vehículo. Conecte el cable rojo al terminal positivo (+) de la batería y el cable negro al terminal negativo (-).

Para asegurarse de que el regulador de voltaje y el alternador funcionen correctamente, debe verificar la salida de voltaje.

Cuando el vehículo está en ralentí, el voltaje debe ser de aproximadamente 12 voltios. Cuando presiona el pedal del acelerador para aumentar la velocidad del motor, el nivel de voltaje aumenta. Sin embargo, normalmente no debería exceder (o caer por debajo) de 13,5 a 14,8 voltios. En la imagen de arriba, la lectura de 13,88 voltios está dentro de este rango, por lo que es probable que el regulador de voltaje esté funcionando normalmente.

¿Por qué se utilizan reguladores de voltaje?

El generador

Un alternador, que genera electricidad en su vehículo mientras conduce y al mismo tiempo mantiene cargada la batería, suele ser un componente que no requiere mantenimiento.

El estator y el rotor desempeñan un papel en la generación de electricidad y un rectificador convierte la corriente alterna en corriente continua. Luego, el regulador de voltaje estabiliza el nivel de voltaje de acuerdo con los requisitos de los distintos componentes eléctricos del automóvil que funcionan con electricidad.

El regulador de voltaje

El regulador de voltaje del generador es un circuito electrónico que regula el voltaje del generador.

Regula el voltaje suministrado a un vehículo para garantizar que la batería y otros componentes eléctricos reciban energía a un voltaje constante. Esto se hace mediante la detección del motor (el voltaje en el alternador) o mediante la detección de la batería (el voltaje en la batería). Regula el voltaje controlando la corriente suministrada al devanado de campo del rotor, lo que cambia la intensidad del campo magnético y, por lo tanto, el voltaje de salida. (2)

Si el voltaje cae por encima o por debajo de su rango normal, el regulador lo reajusta o estabiliza para que permanezca dentro de ese rango. Dependiendo de la velocidad del generador, el nivel de voltaje puede aumentar o disminuir. Para un sistema de 12 voltios, el límite superior suele estar entre 13,5 y 14,8 voltios. Consulte el manual del propietario de su vehículo para conocer las tolerancias exactas.

Por lo tanto, los componentes eléctricos de su vehículo, incluida la batería, las luces, los limpiaparabrisas, los ventiladores, etc., dependen de ello. Sin un regulador de voltaje, el voltaje es inestable y si sube demasiado, por ejemplo, el fusible puede fundirse.

Señales de un regulador de voltaje defectuoso

Al reemplazar un regulador de voltaje existente, hay ciertas señales que puede buscar para determinar si está defectuoso. Los signos comunes incluyen:

  • Faro: Los faros parpadean, se atenúan o no funcionan en absoluto.
  • Luces de emergencia: La iluminación de emergencia no funciona correctamente o no funciona en absoluto.
  • batería: Los componentes eléctricos están agotando la batería demasiado rápido, descubre que debe agregar agua a la batería con demasiada frecuencia o nota una corrosión cada vez mayor en los terminales de la batería.
  • Componentes electrónicos: Daños a otros componentes eléctricos.
  • motor: El motor funciona de forma irregular.

Si mide el voltaje en los terminales de la batería con el motor en marcha y obtiene una lectura de voltaje superior a 13,5-14,8 voltios, es posible que el regulador de voltaje no esté funcionando correctamente. En un día caluroso, el voltaje de carga será ligeramente menor de lo habitual. Pero incluso si el voltaje de salida es muy bajo o nulo en esta condición, el regulador de voltaje podría estar defectuoso.

Si experimenta uno o más de los problemas anteriores, es posible que deba reemplazar el regulador de voltaje. Si no hace esto lo suficientemente pronto, puede provocar otros problemas relacionados, como: B. para reemplazar las bujías.

Sin embargo, antes de sospechar del regulador de voltaje, verifique también que todas las conexiones eléctricas estén apretadas, que la batería y los cables de la batería estén bien y que la correa de transmisión no esté desgastada.

Referencias

(1) VAW Hillier y David R. Rogers. Fundamentos de ingeniería automotriz de Hillier. 5Th edición. Nelson Thornes. 2007.
(2) Allan Bonnick y Derek Newbold. Un enfoque práctico para el diseño y mantenimiento de automóviles. Tercera edicion. De lo contrario. 2011.

Testimonios en vídeo

jefe mecanico de camiones

El garaje AbJ

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Cómo Conectar un Regulador de Voltaje a un Alternador

¿Te ‍has​ preguntado alguna vez cómo funcionan los alternadores y la importancia de un regulador de voltaje⁣ en su operación? Si estás interesado en la mecánica automotriz o simplemente quieres aprender a optimizar el rendimiento de tu vehículo,‌ has llegado al lugar indicado. En este artículo, te guiaremos paso​ a paso en el proceso de conectar⁢ un regulador‍ de voltaje a un alternador.

¿Qué es‍ un regulador de voltaje?

El⁣ regulador de voltaje es un componente crucial que asegura⁢ que tu vehículo reciba un voltaje constante. ‌Este dispositivo juega⁤ un papel fundamental al regular‌ la electricidad generada por el alternador, evitando sobrecargas que podrían​ dañar el sistema eléctrico del vehículo.

Pasos para Conectar el​ Regulador‍ de Voltaje al ⁣Alternador

A continuación, te ‍explicaremos cómo realizar la conexión de manera efectiva:

  1. Retira la batería: Desconecta los terminales⁤ de la batería (cable negativo primero) ‌para trabajar⁤ de manera segura.
  2. Ubica el regulador de voltaje: Generalmente se encuentra próximo ⁣al alternador. Asegúrate ‍de que el⁢ área esté fría antes de ‌tocar.
  3. Abre la base del⁣ regulador: Localiza⁣ el enchufe en‌ la parte posterior⁢ donde se conectan varios ‌cables.
  4. Consulta el diagrama de cableado: ⁣Identifica los cables según el esquema que se encuentra⁢ en el manual de tu vehículo.
  5. Inserta los⁣ cables: Conecta los cables siguiendo el diagrama. Generalmente, el cable azul se conecta al terminal del alternador.
  6. Conecta la caja de⁤ fusibles: Asegúrate de que todos los cables estén ⁢correctamente conectados y luego conecta la caja de fusibles al interruptor ‌del‍ controlador.
  7. Revisa la conexión: Reconecta la batería y verifica que el⁣ voltaje de salida del alternador esté dentro del​ rango adecuado (13.5 a 14.8 voltios).

Importancia de un Regulador de Voltaje

Un regulador de voltaje estabiliza el suministro eléctrico para evitar que los​ componentes eléctricos, como la batería, las luces ​y‌ otros sistemas, sufran daños por ​un voltaje ⁤inestable. Sin un⁢ regulador,​ el⁤ vehículo puede experimentar ⁤fluctuaciones⁢ de voltaje que podrían resultar en‌ fallos eléctricos.

Señales de un Regulador de Voltaje Defectuoso

Es⁣ importante conocer⁢ las señales de ⁣que podría ‍haber un ‌problema con tu regulador de voltaje:

  • Luces parpadeantes: ​ Si las luces de tu vehículo ⁣titilan, podría ser un signo de un regulador defectuoso.
  • Problemas con la batería: Una batería que se descarga ‍rápidamente puede ​indicar un mal funcionamiento del regulador.
  • Voltaje inusual: Un voltímetro puede ayudarte‍ a identificar si el voltaje está ‌fuera del rango ⁤normal.

Preguntas Frecuentes (FAQs)

¿Es difícil conectar un ​regulador de voltaje a un​ alternador?

No es‍ particularmente difícil, pero requiere atención al detalle y ⁤un poco de conocimiento⁣ sobre el sistema eléctrico del vehículo. Seguir el diagrama de cableado y tener claras las conexiones es crucial.

¿Qué herramientas necesito para esta tarea?

Para‌ conectar un regulador de ⁢voltaje, necesitarás ‌algunas herramientas básicas como una llave para desconectar la batería, destornilladores y,‌ posiblemente, un​ multímetro⁣ para verificar‍ el voltaje al finalizar la instalación.

¿Qué hago si mi‍ regulador de voltaje no funciona correctamente después de conectarlo?

Si el regulador de voltaje no⁢ funciona correctamente, verifica todas⁢ las ⁤conexiones y asegúrate‍ de que estén‌ firmes y siguiendo el diagrama ⁢de cableado. Si aún persisten los problemas, puede ​ser necesario ⁤reemplazar el regulador.

Referencias Externas

Para más información sobre reguladores de​ voltaje y alternadores, consulta recursos confiables como:
