¡Bienvenido a nuestra guía definitiva sobre cómo conectar un relé de 4 pines! Si alguna vez te has preguntado cómo controlar dispositivos electrónicos de manera eficiente y segura, estás en el lugar correcto. Desde iluminar un proyecto de bricolaje hasta automatizar el funcionamiento de un electrodoméstico, los relés son herramientas indispensables en el mundo de la electrónica. En este artículo, te llevaremos de la mano a través de un proceso sencillo y detallado, asegurándonos de que incluso si eres principiante, puedas dominar esta habilidad. Prepárate para convertirte en un experto en conexiones eléctricas y dar vida a tus ideas creativas. ¡Comencemos!
En este artículo te enseñaremos cómo conectar un relé de 4 pines paso a paso. Si alguna vez te has preguntado cómo utilizar este dispositivo eléctrico para controlar otros componentes en tu proyecto, estás en el lugar correcto. ¡Sigue leyendo para descubrir todo lo que necesitas saber para sacarle el máximo provecho a tu relé de 4 pines!
Por definición, un relé es un interruptor operado eléctricamente. Se utiliza en circuitos electrónicos para regular y controlar múltiples procesos. Con la ayuda de un relé, puedes controlar un circuito de alta corriente construyendo un circuito de baja corriente. Los relés de cuatro polos se utilizan comúnmente en faros antiniebla, luces LED y electrónica automotriz.

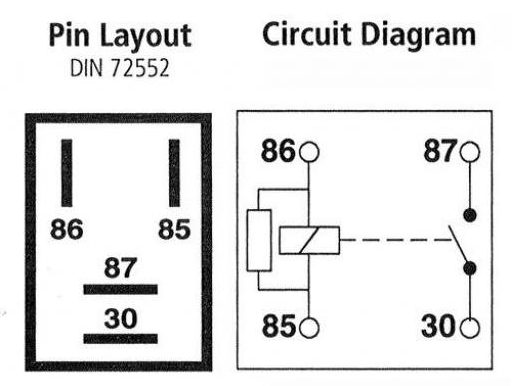

Cablear un relé de cuatro pines es un proceso simple de tres pasos:
- Conecte una batería de 12 V al pin 30 del relé mediante un fusible.
- Conecte el pin 85 a tierra
- El pin 86 y el pin 87 deben usarse como pines de conmutación.
¿Cómo cablear un relé de cuatro pines?
Aunque cablear un relé de cuatro pines parece una tarea técnica y compleja, créanme, es una tarea bastante sencilla que puede realizar usted mismo. Entonces comencemos a cablear un relé de cuatro pines.
Para cablear un relé de luz de conducción de cuatro pines, el primer paso es conectar la batería de 12 V con un fusible al pin 30 del relé de cuatro pines. La razón por la que conectamos el relé a través de un fusible en lugar de conectarlo directamente a la batería es para evitar sobrecorrientes. Esto significa que la conexión mediante fusible es una opción mucho más segura y práctica. Si hay problemas con el circuito de las luces de conducción, el fusible protege las luces y los circuitos para que no se quemen debido a niveles de corriente inadmisibles.
Tenga en cuenta que los pines 86 y 87 del relé son pines de conmutación y el pin 85 debe estar conectado a tierra. Este relé de cuatro pines le permite encender las luces altas y las luces de conducción conectando alternativamente los terminales de la batería al pin 86 o al pin 87 del relé.
¿Por qué utilizar un relé de cuatro pines para las luces de conducción?
Hay una variedad de diferentes tipos de relés, incluidos relés de cuatro y cinco polos y mucho más. Pero, ¿alguna vez te has preguntado por qué utilizamos a menudo un relé de cuatro pines para las luces de conducción?
Para evitar tensiones nocivas y perjudiciales fuera de su zona de conducción o cabina, lo mejor es instalar un sistema de relés de cuatro polos. El relé ayuda a contener los altos voltajes requeridos por los faros y suministrados por la batería en la zona del motor.. Por lo tanto, el relé actúa como un espacio de cierre seguro para todas las tensiones y corrientes que se presenten.
En pocas palabras, si observa cómo funciona un relé, es como un interruptor controlado por otro interruptor. Los interruptores instalados en la zona del asiento del conductor del vehículo o en el interior de una cabina funcionan con tensiones extremadamente bajas. Este bajo voltaje no es lo suficientemente fuerte como para causar daños al conductor del vehículo y a sus componentes. Así, este interruptor, que es un electroimán, aumenta la potencia del relé para controlar los circuitos de los faros que funcionan a altos voltajes.
Esto deja claro cómo un circuito de baja corriente toma el control de un circuito de alta corriente para estabilizar los requisitos de seguridad dentro de un vehículo. Así, queda demostrado que el relevo que facilita este proceso es en realidad una intervención muy necesaria para evitar desastres.
¿Cómo se conecta un relé para luces de conducción?
Si desea obtener más información sobre el cableado de un relé de luz de conducción. Estas instrucciones paso a paso le ayudarán a conectar un relé de luz de conducción. Es un proceso simple de tres pasos:
- Coloque los cables de los faros correctamente.
- Conectar a los cables
- Conecte su relé de cuatro pines
Paso 1: Ubique los cables de los faros correctamente
Primero, averigüe los cables que provienen de las luces de carretera. Para una identificación más sencilla, el cable de alimentación es de color rojo y el cable de tierra es de color negro. Asegúrate de identificar los dos cables correctamente al principio para evitar contratiempos o accidentes posteriores.
Paso 2: conéctese a los cables
La tierra de la carrocería del vehículo debe conectarse al cable de tierra negativo. Para evitar accidentes o problemas, no acerque el cable rojo a partes móviles del motor.
Paso 3: conecta tu relé de cuatro pines
Ahora necesitas conectar tu relé de cuatro pines.
El cable rojo positivo está conectado al pin 87 del relé y el pin 85 del relé está conectado a la carrocería del vehículo como se describe en el paso 2.
El pin 86 es el cable que se conecta al interruptor que el conductor debe operar mientras conduce el vehículo. Y por último se conecta la batería de 12V instalada en el vehículo o cabina al pin 30 del relé.
Tenga en cuenta que debe conectar la batería de 12 V al pin 30 del relé mediante un fusible. No lo conecte directamente.
La razón para utilizar un fusible como medio es garantizar que no se produzcan daños importantes en caso de una descarga eléctrica debido a los altos voltajes que pueden ocurrir debido a un cortocircuito en el conjunto de relé de cuatro polos. Ahora su relé de cuatro polos está configurado y listo para usar. (1)
¿Cómo se conecta un relé de luz de respaldo?
Las luces de marcha atrás también se pueden cablear utilizando el mismo procedimiento descrito anteriormente, con una excepción. Para las luces de marcha atrás, el único cambio en el relé es que el terminal positivo de las luces de marcha atrás debe conectarse al pin 87.
Sólo para resumir rápidamente el cableado del relé de luz de respaldo: el pin 85 está conectado a tierra. El pin 87 está conectado al polo positivo de las luces de marcha atrás. El pin 86 es el cable que se conecta al interruptor que opera el conductor del vehículo. Y por último, se debe conectar el pin 30 del relé a la batería de 12V del vehículo mediante un fusible.
Nuevamente, no conecte el pin 30 directamente a la batería de 12 V, ya que esto puede ser peligroso en caso de un cortocircuito y puede dañarlo a usted y al vehículo. Simplemente siga estas instrucciones y podrá configurar un relé de luz de respaldo en poco tiempo.
Resumen
Configurar relés de cuatro pines para las luces de conducción y de marcha atrás es una tarea bastante sencilla que puede realizar usted mismo sin ayuda técnica si sigue nuestras instrucciones paso a paso, extremadamente completas y detalladas. Espero que esta guía te haya ayudado a configurar un relé de cuatro pines en casa. (2)
Consulte algunos de nuestros artículos relacionados a continuación.
Referencias
(1) Descarga eléctrica: https://www.mayoclinic.org/first-aid/first-aid-electrical-shock/basics/art-20056695
(2) asistencia técnica: https://www.thebalancecareers.com/tech-support-skills-list-2063774
Referencia de vídeo
Cómo Conectar un Relé de 4 Pines (Guía Paso a Paso)
¡Bienvenido a nuestra guía definitiva sobre cómo conectar un relé de 4 pines! Si alguna vez te has preguntado cómo controlar dispositivos electrónicos de manera eficiente y segura, estás en el lugar correcto. Desde iluminar un proyecto de bricolaje hasta automatizar el funcionamiento de un electrodoméstico, los relés son herramientas indispensables en el mundo de la electrónica.
En este artículo, te llevaremos de la mano a través de un proceso sencillo y detallado, asegurándonos de que incluso si eres principiante, puedas dominar esta habilidad. Prepárate para convertirte en un experto en conexiones eléctricas y dar vida a tus ideas creativas. ¡Comencemos!
¿Qué es un relé de 4 pines?
Por definición, un relé es un interruptor operado eléctricamente, utilizado en circuitos electrónicos para regular y controlar múltiples procesos. Los relés de cuatro pines se utilizan comúnmente en faros antiniebla, luces LED y en la electrónica automotriz.
Materiales necesarios
- Relé de 4 pines
- Batería de 12 V
- Fusible
- Cables eléctricos
- Conectores (opcional)
Pasos para conectar un relé de 4 pines
- Conectar la batería al relé: Conecta una batería de 12 V al pin 30 del relé mediante un fusible. Esto ayuda a evitar sobrecorrientes que puedan dañar tu sistema.
- Conectar a tierra: El pin 85 debe estar conectado a tierra, asegurando que el circuito esté completo y funcionando correctamente.
- Pines de conmutación: Los pines 86 y 87 son los que se utilizarán para controlar otros componentes o dispositivos. Puedes usar estos pines para alternar la corriente hacia los dispositivos que deseas controlar.
¿Por qué utilizar un relé de 4 pines?
La elección de un relé de 4 pines es ideal para aplicaciones donde es necesario controlar dispositivos de alta corriente utilizando una señal de baja corriente. Esto es especialmente beneficioso en vehículos ya que ayuda a aislar los circuitos altos de los bajos voltajes que son más seguros para el usuario. El relé actúa como un espacio seguro para manejar el alto voltaje y la corriente, evitando daños en los componentes sensibles.
FAQs sobre la conexión de un relé de 4 pines
¿Qué sucede si conecto el relé incorrectamente?
Conectar un relé de forma incorrecta puede provocar que el dispositivo no funcione o, en el peor de los casos, causar un cortocircuito. Es crucial seguir las instrucciones correctamente y verificar las conexiones antes de energizar el sistema.
¿Necesito usar un fusible? ¿Por qué es importante?
Sí, siempre es recomendable usar un fusible al conectar un relé. Esto protege tu circuito de posibles sobrecorrientes, lo que puede causar daños en el relé o en el dispositivo que estás controlando. Un fusible actúa como una barrera de seguridad que corta la corriente en caso de falla.
¿Puedo usar un relé de 4 pines para encender luces LED?
Absolutamente. Los relés de 4 pines son ideales para controlar luces LED, ya que permiten manejar la corriente adecuadamente sin sobrecargar el circuito del interruptor. Esto prolonga la vida útil de tus componentes eléctricos.
Si soy principiante, ¿debo estar preocupado por mis habilidades al realizar esta conexión?
No te preocupes, esta guía está diseñada para ser fácil de entender y seguir. Asegúrate de que tienes todos los materiales y herramientas necesarios a la mano, y sigue los pasos cuidadosamente. Con un poco de paciencia, podrás completar la tarea con éxito.
Conclusión
Conectar un relé de 4 pines es un proceso sencillo que puede abrir muchas posibilidades en tus proyectos electrónicos. Desde controlar luces hasta automatizar electrodomésticos, los relés son extremadamente útiles y versátiles. Siguiendo esta guía paso a paso, podrás manejar eficazmente conexiones eléctricas y crear proyectos innovadores. ¡No dudes en experimentar y aplicar lo aprendido!
Para más información sobre electrónica y relés, puedes consultar recursos en Electronics Tutorials.
