¿Te imaginas disfrutar de un jardín impecable y bien cuidado sin preocuparte por la batería de tu cortadora de césped? Conectar un sistema de carga a tu equipo puede ser la solución que estás buscando. En este artículo, te guiaremos paso a paso para que puedas integrar un sistema de carga eficiente que garantice el rendimiento constante de tu cortadora. Con unos simples pasos y un poco de atención al detalle, podrás mantener tu cortadora lista para la acción y hacerte la vida más fácil en tus tareas de jardinería. ¡Manos a la obra!

Si eres dueño de un jardín y tienes una cortadora de césped, es probable que te hayas enfrentado a la tarea de cargar la batería de este equipo. Afortunadamente, conectar un sistema de carga a tu cortadora de césped es un proceso bastante sencillo y te ahorrará el tiempo y los dolores de cabeza que implican las baterías descargadas. En este artículo, te mostraremos 6 pasos fáciles de seguir para conectar correctamente un sistema de carga a tu cortadora de césped. ¡No te lo pierdas!

Cablear un sistema de carga en una cortadora de césped puede parecer complicado, pero puedes hacerlo fácilmente y te enseñaré cómo hacerlo.

Te mostraré los puntos de conexión eléctrica más importantes y te explicaré con imágenes qué cable va a dónde. Se incluyen instrucciones adicionales especialmente para cortadoras de césped con operador a bordo.

Al cablear una cortadora de césped, los puntos de conexión eléctrica más importantes que se deben identificar son el interruptor de encendido, la batería, el solenoide, el motor de arranque y el alternador. Siga el manual del propietario de su cortadora de césped específica para verificar o conectar todos los cables. Al volver a cablear, recomiendo pasar los cables desde el interruptor de encendido a todos los demás componentes primero y luego pasar los cables en cada punto de conexión.

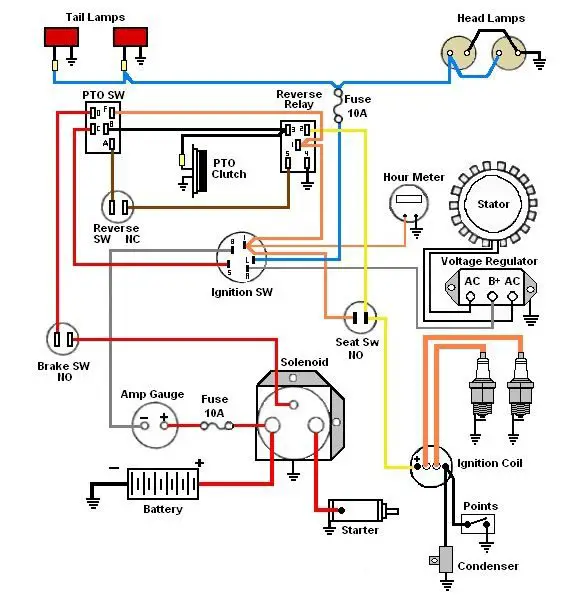

Adjunto un diagrama de circuito como ejemplo (consulte el suyo).

Qué es y por qué es necesario.

Una cortadora de césped requiere un sistema de carga porque se utiliza en un lugar alejado de una fuente de energía.

Garantiza que la batería permanezca suficientemente cargada para arrancar el cortacésped y proporcionar energía en caso de fallo del arranque eléctrico. Además, un cortacésped sin potencia suficiente puede desgastarse rápidamente.

Así se carga la batería del cortacésped

La batería del cortacésped se carga mediante el alternador mientras el cortacésped está en uso.

El sistema también se basa en un regulador de voltaje para controlar la salida de voltaje a la batería y limitar de manera segura la corriente de arranque. El campo del generador también acciona el ventilador de refrigeración. Sin embargo, asegúrese de que no permanezca inactivo sin carga para evitar el sobrecalentamiento.

Requisitos

Cablear un sistema de carga en una cortadora de césped generalmente requiere lo siguiente:

  • Una caja de fusibles de tres ranuras para alimentar el interruptor de encendido y el relé de arranque y para el retorno desde tierra al conector del mazo.
  • Quitar cables no utilizados en el sistema de carga.
  • Conecte la batería al alternador para cargarla.
  • Minimizando las distancias entre todas las conexiones, especialmente para reducir el desgaste de la bujía.
  • Asegúrese de que la bobina y el condensador sean compatibles con el voltaje de la batería.

Necesitará las siguientes herramientas, materiales e instrumentos:

  • Cable: generalmente, un cable de calibre 10 es suficiente.
  • cortador de cables
  • Pelacables
  • Multímetro (o lámpara de prueba)
  • cinta eléctrica
  • bridas para cables
  • Soldador y soldadura (o conectores engarzados) para conectar los cables y componentes.

Recomendaciones de batería

Si compras una batería nueva, te recomiendo lo siguiente:

  • Compre una batería con una clasificación alta de Ah (amperios hora) que se ajuste y no sea demasiado pesada, ya que durará más que una batería con una clasificación de Ah más baja.
  • Al realizar el cableado en paralelo, utilice baterías del mismo voltaje (para evitar dañar el sistema de carga). Tenga en cuenta que el voltaje será mayor si conecta varias baterías en serie. Considere esto si elige este arreglo.

Por lo general, la batería de una cortadora de césped es de 6 V o 12 V. Las baterías de 6 V son comunes en las cortadoras de césped con asiento y las baterías de 12 V son comunes en las cortadoras de césped de empuje.

Métodos

Hay más de una forma de conectar un sistema de carga a un cortacésped.

Una opción fácil es comprar un sistema precableado, pero probablemente será costoso y ni siquiera totalmente compatible con su cortadora de césped. Esta es la razón por la que la gente opta por cablear ellos mismos el sistema de carga de un cortacésped. Requiere conocimientos técnicos, pero puede hacerlo sin nuestras instrucciones fáciles de seguir.

alambres

Notarás dos cables conectados al cortacésped: uno rojo y otro negro.

El cable rojo es para CC y el cable negro es para CA.

Los cables detrás de la pieza de plástico blanco (a la izquierda en la imagen) se convierten de corriente alterna a corriente continua mediante un diodo que garantiza que la corriente solo fluya en una dirección. La conversión se realiza en el propio cable.

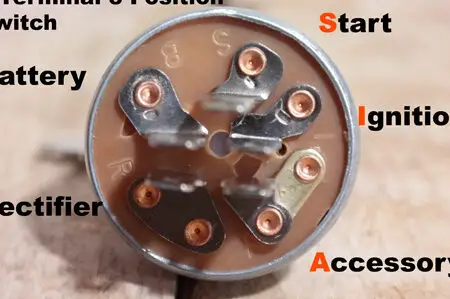

La imagen de abajo a la derecha muestra una vista del interruptor de llave desde el interior. Un lado del cable rojo con un diodo (que se muestra en la imagen) va al terminal positivo de la batería y el otro extremo está conectado al estator o alternador.

Procedimiento para cablear un sistema de carga de cortacésped

Paso 1: desconecte el cable de tierra

Este paso solo se aplica si está volviendo a cablear o revisando un sistema de carga de cortadora de césped existente.

Primero, desconecte el cable negativo (negro) de la batería antes de trabajar en el sistema de carga. Su objetivo es evitar un cortocircuito durante el funcionamiento.

Paso 2: retira la batería

Este paso solo aplica al desconectar la batería para reemplazarla.

Luego, desconecte el cable positivo (rojo) y retire la batería. Con una llave o llave inglesa, deberás quitar un tornillo que sujeta la batería por ambos lados. Lleve la batería a un centro de reciclaje si está vieja o dañada.

Paso 3: desconecta el cable de la bujía

Desconecte el cable de la bujía de la bujía; De lo contrario existe el riesgo de que el cortacésped arranque inesperadamente.

Paso 4: vuelva a conectar el cable de tierra

Conecte un extremo de una brida para cables al terminal negativo de la batería y el otro extremo al terminal negativo de la cortadora de césped a través de una ranura vacía en la carcasa del multímetro.

Apriete las conexiones en ambos extremos.

Paso 5: conecte el cable positivo de la batería

Conecte el cable positivo (rojo) al terminal positivo (+) de la batería y al terminal positivo de la cortadora de césped.

Paso 6: prueba antes de usar

Siempre es una buena idea probar el sistema de carga antes de usarlo después de volver a cablearlo.

Verifique la corriente en los terminales con un multímetro que mida la corriente en amperios (CA o CC). Para cada par de terminales, conecte la sonda roja al terminal positivo y la negra al terminal negativo. El voltaje entre los terminales de la batería nueva y la batería del cortacésped debe ser el mismo (al menos 12 voltios).

Algunas cortadoras de césped tienen un indicador de polaridad. Debería iluminarse si has conectado correctamente el sistema de carga.

Cableado de una cortadora de césped con operador a bordo

Requisitos: batería, solenoide, cable, motor con arranque, interruptor de encendido, fusible de 15 amperios

Puntos de cableado

Necesitará cablear los siguientes elementos: interruptor de encendido, solenoide, alternador, batería y conexiones a tierra. Asegúrese de poder ubicarlos claramente e identificar los cables.

Los dos cables blancos del alternador están ubicados debajo del volante (imagen superior inferior izquierda). Se pueden ver más claramente en la parte superior derecha de la imagen de abajo. Los otros dos cables (naranja y negro) señalados son salidas de CC del rectificador. Uno puede usarse para encender las luces si las tiene y el otro se conecta al terminal positivo de la batería.

Paso 1: coloca los cables

Pase los cables desde el interruptor de encendido a los otros componentes.

Mire el diagrama de cableado de su cortadora de césped. Este es sólo un patrón que se aplica a ciertos modelos de cortadoras de césped Craftsman Riding. Las cosas pueden ser un poco diferentes para ti.

Cómo conectar un sistema de carga a una cortadora de césped (6 pasos)Diagrama>

Paso 2: Conexiones del interruptor de encendido

Las clavijas en la parte posterior de las clavijas del interruptor de encendido pueden estar etiquetadas como B, G, L, M y S. Están conectados de la siguiente manera (consulte el manual de su cortacésped si es diferente):

  • B: A la batería
  • G: A un piso
  • L: A las luces
  • M: Al magneto
  • S: Al imán

Por ejemplo, en la imagen de abajo (izquierda), está marcada la conexión desde el interruptor de encendido a la válvula solenoide. En este caso se trata de un cable blanco con conector de pala y tapa azul que se conecta al pin S. El otro extremo es un cable blanco que está conectado a la válvula solenoide mencionada anteriormente en «Puntos de cableado». El cable marcado a la derecha suministra energía al circuito de iluminación para que las luces reciban energía eléctrica cuando se enciende el encendido.

Paso 3: Conexiones Magnéticas

El cable principal rojo marcado en la válvula solenoide en la imagen siguiente conduce al motor de arranque.

Paso 4: Conexiones del alternador

En este caso, el cable del pin M (magneto) del interruptor de encendido es el cable blanco que va a los terminales del alternador que se muestran a continuación (marcados con una flecha). El cable blanco al otro lado de este punto de conexión va directamente al magneto.

Paso 5: las conexiones a tierra

Con un cortacésped con operador a bordo es necesario realizar dos conexiones a tierra principales:

  • El terminal de tierra que se muestra abajo a la izquierda se conecta desde este punto al terminal negativo (negro) de la batería.
  • La conexión a tierra que se muestra abajo a la derecha conecta este punto al punto de tierra del interruptor de encendido.

El cable de conexión a tierra es negro en ambos casos.

Paso 6: Prueba

Pruebe la cortadora de césped para asegurarse de que todo funcione correctamente después del cableado.

Solución de problemas

Cableado y conexiones

  • Asegúrese de que todas las conexiones a tierra y otras conexiones estén seguras y limpias.
  • Asegúrese de que las conexiones engarzadas o soldadas estén apretadas y cúbralas con cinta aislante.
  • Busque grietas o roturas en los cables y reemplácelos si es necesario. Los cables deshilachados pueden provocar un cortocircuito. Reemplace siempre dichos cables dañados (observando la misma configuración).

batería

Si la batería parece estar agotada, conéctela a un cargador de batería o a un vehículo y cárguela allí. Luego vuelva a colocarlo en la cortadora de césped.

estator

Si sospecha que el estator no funciona correctamente, pruébelo con un multímetro para medir la resistencia.

Verifique los valores de resistencia entre cada uno de los tres devanados del estator. Todos deben estar dentro de las especificaciones del fabricante. Si alguna de las lecturas está fuera de rango, reemplace el estator.

Preguntas frecuentes

¿Cuántos voltios debe leer el sistema de carga de una cortadora de césped?

El sistema de carga del cortacésped debería mostrar un voltaje de unos 12-13 voltios.

¿Se puede cargar la batería de una cortadora de césped con la batería de un automóvil?

Sí. Para ello, conecte los dos polos positivos y el polo negativo de la batería del coche a una parte metálica del bastidor del cortacésped. Luego arranca el coche y déjalo funcionar durante unos 10-15 minutos. Desconecte los cables y encienda el cortacésped. Debería haber suficiente carga para empezar a funcionar. Esta es una manera fácil de cargar rápidamente la batería de su cortadora de césped usando una batería de automóvil.

Referencias

Referencias de vídeos:

Hazlo tú mismo uno para todos

Servicio de motores pequeños de Jeff

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Cómo conectar un sistema de carga a una cortadora de césped (6 pasos)

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Cómo conectar un sistema de carga ⁣a⁢ una cortadora de césped (6 pasos)

¿Te imaginas disfrutar de un jardín impecable y bien ‍cuidado sin preocuparte por la batería de tu cortadora de césped? Conectar un sistema ​de carga a tu equipo⁢ puede ser la solución que estás buscando. En este artículo, te guiaremos ​paso a ⁢paso para que puedas integrar un sistema de carga eficiente que garantice el rendimiento⁢ constante de tu⁢ cortadora. Con unos simples ‌pasos‍ y un​ poco de⁣ atención al detalle, podrás mantener tu cortadora lista para la acción y hacerte la vida más ⁢fácil en tus tareas de jardinería. ¡Manos a la obra!

Por qué necesitas⁢ un sistema de carga

Una cortadora de césped requiere⁣ un sistema de ⁢carga porque se utiliza en un lugar alejado de una fuente⁤ de energía. Este sistema garantiza que​ la batería permanezca ⁤suficientemente‍ cargada para arrancar el cortacésped y proporciona energía en caso‌ de fallo del arranque eléctrico. Sin un sistema de carga eficiente, tu cortadora puede quedarse sin‌ potencia y desgastarse rápidamente.

6 pasos para conectar ​un ⁣sistema de carga

  1. Desconectar el cable de tierra:

    Este paso⁤ es crucial si estás revisando un sistema existente. Desconecta el cable negativo (negro) de la batería para evitar cortocircuitos mientras ‌trabajas.

  2. Retirar la batería:

    Desconecta ⁢el cable positivo (rojo) y retira la batería del cortacésped. Si ⁢está dañada, llévala a un centro de reciclaje.

  3. Desconectar el cable de la bujía:

    Esto evita que el⁣ cortacésped arranque accidentalmente. ‍Desconecta ⁤el cable⁢ de la bujía antes de realizar otras ​conexiones.

  4. Volver a conectar el cable de tierra:

    Conecta un extremo de ​una brida para cables al terminal negativo de la batería y el otro ⁢extremo al⁣ terminal negativo de la cortadora de césped.

  5. Conectar el cable positivo de la batería:

    Conecta el‍ cable positivo (rojo) al⁣ terminal positivo (+) de la batería ‍y al terminal positivo de la cortadora de césped.

  6. Probar el sistema:

    Antes ‍de usar, verifica⁢ el sistema​ de carga utilizando⁤ un multímetro.⁣ Asegúrate de que el voltaje sea al menos de 12 voltios entre los terminales de la batería.

Recomendaciones para la batería

Al comprar una nueva ⁤batería, elige una ⁤con una clasificación alta de Ah (amperios hora) y⁣ asegúrate de que se ajuste⁣ a tu cortadora. Recuerda que las baterías de 6 V son⁣ comunes en ⁢cortadoras ​con asiento, mientras que las ⁤de 12 V son típicas en las de⁤ empuje.

Preguntas Frecuentes (FAQs)

¿Es difícil conectar un sistema de carga?

No, aunque puede parecer complicado al principio, siguiendo los pasos adecuadamente y con algo de paciencia, deberías poder hacerlo sin​ problemas.

¿Qué herramientas necesito?

Para llevar a cabo esta tarea, necesitarás ⁣un cable de calibre 10, un cortador ⁤de cables, pelacables, un multímetro, cinta eléctrica, bridas para ⁣cables y un soldador o conectores engarzados.

¿Puede un sistema de carga ⁤dañar la batería?

Si se conecta correctamente, no⁤ debería causar daño. Sin embargo,⁤ es crucial seguir las ⁢especificaciones del fabricante y utilizar componentes compatibles.

¿Cuánto tiempo tarda en cargar la​ batería?

El tiempo de carga puede variar dependiendo⁢ del​ estado de la batería y la calidad del sistema de ‌carga. Generalmente, puede tardar varias ‍horas en cargar completamente.

¿Dónde‌ puedo encontrar más información sobre sistemas​ de carga?

Puedes⁣ consultar los manuales⁤ de los fabricantes de cortadoras de césped o ​sitios especializados en jardinería y⁢ mantenimiento ⁣de equipos, como Homestead⁢ Academy.

Conectar un sistema ⁤de carga a tu cortadora de césped no solo aumenta su eficiencia, sino que también te ahorra tiempo y evita inconvenientes. ¡Ponte manos a la obra y disfruta de un jardín perfectamente cuidado!
