¿Estás listo para llevar tu experiencia de audio al siguiente nivel? Si te apasiona el sonido envolvente y quieres disfrutar de unos graves profundos y potentes, ¡has llegado al lugar indicado! En este artículo, te enseñaremos cómo conectar un subwoofer a 1 ohmio, utilizando las configuraciones adecuadas de paralelo y serie. Aprenderás, paso a paso, los secretos para maximizar el rendimiento de tu sistema de sonido y disfrutar de esa vibrante experiencia que solo un buen subwoofer puede ofrecer. ¡Sigue leyendo y transforma tu sala de estar en un auténtico cine!
¿Eres un amante de los bajos profundos y potentes? Si es así, seguramente ya habrás considerado un subwoofer para añadir ese toque extra a tu sistema de sonido. Pero, ¿alguna vez te has preguntado cómo se conecta un subwoofer a 1 ohmio? En este artículo, te daremos los pasos necesarios para hacerlo utilizando las conexiones en paralelo y en serie. Así que prepárate para subir el volumen y disfrutar de ese golpe bajo que tanto te gusta. ¡Empecemos!
Es posible conectar un subwoofer de 1 ohmio a su sistema de audio si tiene el equipo adecuado y toma las precauciones necesarias.
Para conectar un subwoofer a un amplificador de 1 ohmio:
Si la impedancia coincide, conéctelos en paralelo conectando los terminales correspondientes en el subwoofer y el amplificador.
Si la impedancia no coincide, es posible que necesite realizar una conexión en serie puenteando primero los terminales de polaridad opuesta o conectando otro subwoofer y puenteándolo.
Continúe leyendo para obtener más información sobre cómo verificar la impedancia del amplificador, determinar el calibre correcto del cable del altavoz y aplicar una de las tres configuraciones posibles.
Cableado de un subwoofer de 1 ohmio
La clasificación de impedancia del amplificador.
Considere la impedancia de todo el sistema de audio considerando la impedancia del amplificador.
Puede obtener esta información en:
- La etiqueta en la parte posterior del amplificador.
- El manual de instrucciones del amplificador.
- El sitio web del fabricante.
Hacer coincidir la impedancia del amplificador es importante ya que garantiza un rendimiento óptimo del sistema.
La clave es garantizar que la impedancia del subwoofer no sea demasiado baja en comparación con la impedancia nominal del amplificador. Si este es el caso, es posible que necesites puentear el subwoofer y conectarlo en paralelo al amplificador para igualar la impedancia. Es importante evitar el sobrecalentamiento y daños a los dispositivos de audio.
Por ejemplo, se pueden conectar en paralelo sin puentes un subwoofer de 1 ohmio y un amplificador de 1 ohmio. Sin embargo, si el amplificador tiene una impedancia de 2 ohmios, se requiere puentear para llevar la impedancia total a 2 ohmios, lo que se adapta al amplificador.
Puede conectar de forma segura una configuración coincidente en paralelo, lo cual es lo preferido. En caso contrario, conecte el subwoofer en serie si la impedancia es menor que la del amplificador, de lo contrario aumentará. Pero sólo conéctelo en serie si el amplificador puede soportar la conexión en serie.

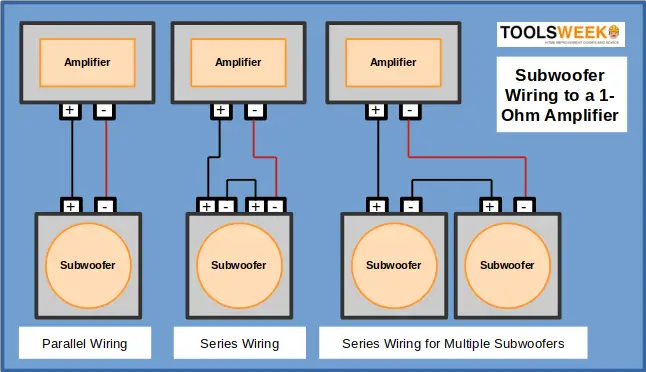

diagrama de circuito
Siga uno de los siguientes diagramas de cableado una vez que comprenda cuál se aplica a la configuración de su sistema de audio.
Conexión al amplificador
Tenga en cuenta que, independientemente del tipo de cableado, sólo se conecta un polo positivo del subwoofer al polo positivo del amplificador, así como los polos negativos.
Requisitos y precauciones
Para cablear un subwoofer de 1 ohmio necesitará el siguiente equipo:
Cable de bocina
Al comprar un cable de altavoz, considere la potencia RMS del subwoofer. De lo contrario, existe riesgo de pérdida de señal y sobrecalentamiento del sistema.
Consulte la siguiente tabla para determinar el calibre apropiado. Por ejemplo, si necesita un cable más largo que el especificado para una potencia RMS particular, utilice el siguiente cable de altavoz más grueso (potencia nominal más baja).
Potencia RMS del subwoofer (en vatios)Longitud del cable (en pies)Grosor del cable del altavoz5004121000710150010octavo25001564000204
Para obtener información sobre la potencia RMS, consulte el manual del usuario de su subwoofer (o el sitio web del fabricante).
Terminales de cable de anillo
Aunque no son estrictamente necesarios, los terminales de anillo ayudan a crear una mejor conexión entre el subwoofer y los cables.
Esto ayuda a mantener el cableado organizado, evitar el contacto accidental con los cables y evitar la pérdida de señal. Compre los terminales de cable de anillo según el grosor del cable.
Kits de cableado para amplificadores
Alternativamente, puedes comprar un kit de cableado de amplificador.
Tiene todos los componentes necesarios y te ahorra tiempo al comprar individualmente. Además de los cables, normalmente se incluyen terminales de cable anulares y portafusibles.
Si tiene la mayoría de los artículos o su sistema de audio ya está funcionando, compre solo lo necesario.
Precauciones de seguridad
Tome las siguientes precauciones de seguridad:
- Asegúrese de que el subwoofer sea compatible con el amplificador. Compárelo con la clasificación de impedancia del amplificador.
- Asegúrese de tener el calibre de cable correcto para sus necesidades y que coincida con las especificaciones del amplificador. Tenga en cuenta el riesgo de sobrecalentamiento de los cables y del amplificador cuando el dispositivo está encendido.
- Apague el sistema de audio, incluidos el amplificador y la unidad principal, antes de volver a cablear. Desactívelo por completo desconectándolo de la fuente de alimentación. Incluso después de apagar la alimentación, espere unos minutos ya que es posible que el amplificador aún tenga carga.
- Al realizar el cableado, asegúrese de que los cables no se toquen entre sí ni con una superficie metálica.
Método para conectar en paralelo un subwoofer de 1 ohmio a un amplificador de 1 ohmio
Siga este procedimiento de cableado paralelo si el subwoofer y el amplificador tienen la misma impedancia de 1 ohmio. Se aplica el siguiente diagrama de conexión (para cableado paralelo).
Paso 1: conecte los terminales
Conecte los terminales de la siguiente manera:
- Conecte el terminal positivo del subwoofer al terminal positivo del amplificador.
- Conecte el terminal negativo del subwoofer al terminal negativo del amplificador.
Paso 2: Compruébalo nuevamente y enciéndelo
Verifique dos veces el cableado para asegurarse de que lo hizo correctamente y que esté seguro.
Luego baje el volumen del amplificador, enciéndalo y aumente gradualmente el volumen para asegurarse de que funcione como se esperaba.
Método para conectar un subwoofer de bajos ohmios en serie con un amplificador de 1 ohmio
Si el subwoofer tiene menos resistencia que el amplificador de 1 ohmio, lo conectamos en serie. Se aplica el diagrama de circuito del medio (para conexión en serie).
Paso 1: puentear las terminales
Puentee un par de conectores de polaridad opuesta en el subwoofer.
Paso 2: conecte los terminales
Conecte los terminales de la siguiente manera:
- Conecte el terminal positivo restante del subwoofer al terminal positivo del amplificador.
- Conecte el terminal negativo restante del subwoofer al terminal negativo del amplificador.
Paso 3: Compruébalo nuevamente y enciéndelo
Verifique dos veces el cableado para asegurarse de que lo hizo correctamente y que esté seguro.
Luego baje el volumen del amplificador, enciéndalo y aumente gradualmente el volumen para asegurarse de que funcione como se esperaba.
Método para conectar varios subwoofers en serie a un amplificador de 1 ohmio
Si tienes varios subwoofers con una impedancia menor que el amplificador de 1 ohmio, los conectamos en serie. Se aplica el diagrama de circuito de la derecha (para conectar varios subministradores en serie).
Paso 1: puentear las terminales
Conecte un par de conectores de polaridad opuesta en cada subwoofer.
Paso 2: conecte los terminales
Conecte los terminales de la siguiente manera:
- Conecte el terminal positivo restante del subwoofer al terminal positivo del amplificador.
- Conecte el terminal negativo restante de otro subwoofer al terminal negativo del amplificador.
Paso 3: Compruébalo nuevamente y enciéndelo
Verifique dos veces el cableado para asegurarse de que lo hizo correctamente y que esté seguro.
Luego baje el volumen del amplificador, enciéndalo y aumente gradualmente el volumen para asegurarse de que funcione como se espera.
Referencias
Recursos del sitio web:
Cómo Conectar un Subwoofer a 1 Ohmio
¿Estás listo para llevar tu experiencia de audio al siguiente nivel? Si deseas disfrutar de unos graves profundos y potentes, ¡has llegado al lugar indicado! En este artículo, te enseñaremos cómo conectar un subwoofer a 1 ohmio utilizando las configuraciones adecuadas de paralelo y serie.
Paso a Paso para Conectar un Subwoofer
Es importante tener presente que conectar un subwoofer a 1 ohmio es posible si cuentas con el equipo adecuado y tomas las precauciones necesarias. Aquí te mostramos cómo hacerlo:
1. Verificación de la Impedancia
Antes de conectar, verifica la impedancia de tu amplificador. Puedes encontrar esta información en:
- La etiqueta en la parte posterior del amplificador.
- El manual de instrucciones del amplificador.
- El sitio web del fabricante.
Es crucial que la impedancia del subwoofer y el amplificador coincidan para garantizar un rendimiento óptimo.
2. Conexión en Paralelo
Si tanto el subwoofer como el amplificador tienen una impedancia de 1 ohmio, puedes conectarlos en paralelo. Sigue estos pasos:
- Conecta el terminal positivo del subwoofer al terminal positivo del amplificador.
- Conecta el terminal negativo del subwoofer al terminal negativo del amplificador.
- Verifica el cableado y enciende el sistema, comenzando con el volumen bajo.
3. Conexión en Serie
Si necesitas conectar un subwoofer que tiene una impedancia diferente a la del amplificador, la configuración en serie puede ser tu mejor opción. Para ello, sigue estos pasos:
- Conecta el terminal positivo de un subwoofer al terminal negativo del siguiente subwoofer.
- Conecta el terminal negativo del primer subwoofer al terminal negativo del amplificador.
- Conecta el terminal positivo del segundo subwoofer al terminal positivo del amplificador.
Requisitos y Precauciones
Para cablear correctamente un subwoofer de 1 ohmio, asegúrate de tener el siguiente equipo:
- Cable de altavoz adecuado para la potencia RMS de tu subwoofer.
- Terminales de cable de anillo para mejorar la conexión.
- Kits de cableado para amplificadores si necesitas una solución completa.
Precauciones: Siempre apaga el sistema antes de realizar cualquier conexión para evitar posibles daños.
Preguntas Frecuentes (FAQs)
¿Qué es un subwoofer de 1 ohmio?
Un subwoofer de 1 ohmio es un altavoz diseñado para ser conectado a un amplificador que pueda funcionar con esta impedancia. Esto permite que el subwoofer reciba más potencia del amplificador, resultando en unos bajos más profundos y potentes.
¿Por qué es importante la impedancia?
La impedancia es crucial porque determina cuánta potencia puede manejar el subwoofer sin causar daños. Si la impedancia del subwoofer es menor que la del amplificador, existe el riesgo de sobrecalentamiento y fallos en el sistema.
¿Puedo conectar más de un subwoofer a 1 ohmio?
Sí, puedes conectar varios subwoofers en paralelo, siempre que la impedancia total no baje de lo que el amplificador puede manejar. Asegúrate de realizar cálculos de impedancia adecuados para evitar problemas.
¿Qué tipo de cable debo usar para conectar el subwoofer?
Elige un cable de altavoz que sea adecuado para la potencia RMS de tu subwoofer. Utilizar un cable de mayor grosor es recomendable si tienes distancias largas entre el subwoofer y el amplificador.
Conclusión
Conectar un subwoofer a 1 ohmio no tiene por qué ser complicado. Con los pasos adecuados y el conocimiento necesario, puedes maximizar el rendimiento de tu sistema de audio. Asegúrate de seguir todas las recomendaciones y precauciones mencionadas para disfrutar de una experiencia de sonido envolvente sin preocupaciones.
