¿Te gustaría iluminar tu hogar de manera inteligente y eficiente? Conectar varias luces a un relé es una solución práctica que no solo optimiza el uso de la electricidad, sino que también te permite controlar la iluminación de diferentes espacios desde un solo punto. En este artículo, te guiaremos a través de un proceso paso a paso para que puedas llevar a cabo esta tarea de forma sencilla, incluso si no tienes experiencia previa en electricidad. Prepárate para transformar tu hogar en un espacio más funcional y acogedor, donde la luz se adapte a tus necesidades y estilo de vida. ¡Vamos a comenzar!
¿Alguna vez has querido encender o apagar varias luces al mismo tiempo con un solo interruptor? Si es así, estás en el lugar correcto. En este artículo te explicaremos paso a paso cómo conectar varias luces a un relé, para que puedas controlarlas de forma más eficiente y práctica. Si eres un aficionado a la electrónica o simplemente estás interesado en aprender nuevas habilidades, ¡no te pierdas esta guía!
Usar un relé en lugar de interruptores eléctricos normales para cablear varias luces puede ser una buena opción. El relé utiliza señales eléctricas para controlar un electroimán.
Para conectar varios interruptores a un relé, se deben completar algunos pasos necesarios. En este artículo te explicaremos los pasos que debes seguir para conectar varias luces a un relé.
>
Pasos para conectar varias luces a un relé
Paso 1: seleccione el relé apropiado
Debe seleccionar el relé adecuado para su aplicación en función de variables como voltaje y corriente. Puede encontrar los parámetros respectivos en detalle en las hojas de datos del relé.
>

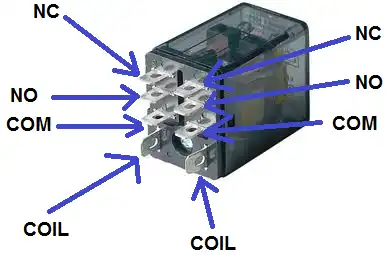

Figura 1: Relé y sus distintas partes
>

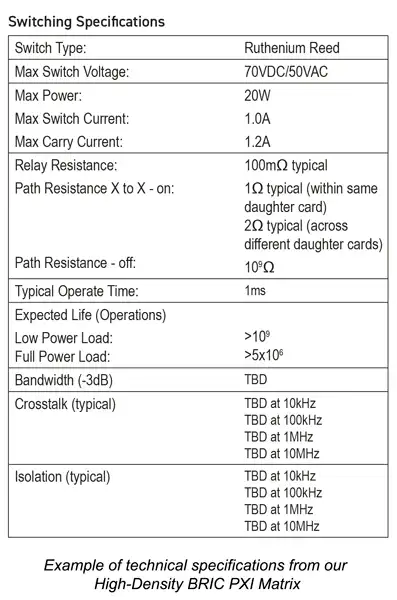

Figura 2: Ejemplo de una hoja de especificaciones de relé
Paso 2: Determine la configuración del cableado:
Hay dos configuraciones posibles de cableado de iluminación. Dependiendo de tus necesidades podrás conectarlos en paralelo o en serie. Sin embargo, en la mayoría de los casos se prefiere una conexión en paralelo. Cuando se conecta en paralelo, cada luz se puede controlar por separado.
Conexión en serie: Con este tipo de cableado, las luces se conectan en cadena. La corriente fluye hacia cada luz a su vez. Si se apaga una sola luz de la cadena, se desactiva toda la cadena.
>
Figura 3: Conexión en serie de bombillas
Cableado paralelo: En este caso, todas las luces están conectadas al mismo terminal del relé.
>

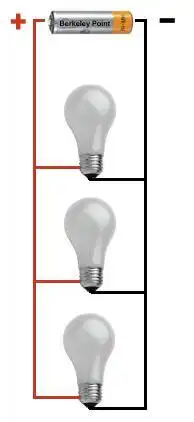

Figura 4: Cableado paralelo de bombillas
Paso 3: conecte la bobina del relé:
Los contactos de conmutación se activan mediante la bobina del relé. Debe conectar el otro extremo de la bobina a la entrada de control del relé y conectar un extremo a una fuente de alimentación. Los lados de entrada del control del relé suelen tener las letras “C” o “Bobina”. Como medida de seguridad, puedes conectar un diodo o una resistencia en paralelo con la bobina.
Paso 4: conecta las luces
Conecte el terminal normalmente abierto del relé al terminal positivo de las luces. También conecte una tierra común a los terminales negativos de las luces.
Paso 5: agregue un interruptor:
Este paso es opcional. Sólo es necesario conectar un interruptor en serie con la bobina del relé o en paralelo con las luces si se desea controlar las luces manualmente.
Paso 6: Pruebe el circuito:
Antes de comenzar la aplicación final, pruebe su circuito para ver si funciona correctamente o si es necesario realizar algún cambio.
Preguntas frecuentes: preguntas y respuestas frecuentes
¿Cuántas luces puedes encender con un relé?
Dependiendo de la potencia de la bombilla, encender cuatro luces con un relé no debería ser un problema. La mayoría de los relés de 12 V de 4 pines tienen una potencia nominal de 30 o 40 A. Esto debería ahorrarle tiempo y esfuerzo y facilitarle el futuro.

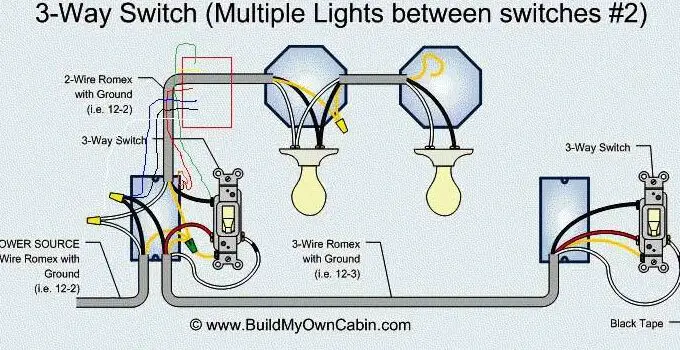

¿Cómo conecto varias luces con un interruptor para encender las luces?
Si más de una luz es controlada por un solo interruptor, el cable blanco convertido va desde el lado de la línea del interruptor hasta la primera luz. Desde allí pasa otro cable hasta la segunda, tercera, etc. luz. Esta sección es idéntica al escenario en el que se enciende la caja eléctrica por primera vez.
¿Cuál es el límite de voltaje para los relés?
Los relés pequeños solo conmutan unos pocos amperios, mientras que los contactores grandes pueden conmutar hasta 3000 amperios de corriente alterna o continua. Clasificación de voltaje de contacto: los relés de alto voltaje estándar tienen una clasificación de aproximadamente 15 000 V, mientras que las variantes para automóviles tienen una clasificación de 50 V CC, 300 V CA o 600 V CA.
Diploma
Puede conectar varias luces a un relé siguiendo los seis procedimientos enumerados anteriormente. Para evitar algunos escenarios indeseables y lograr un desempeño mejor y más efectivo, también debe tomar las medidas descritas en estos procedimientos.
Cómo conectar varias luces a un relé (explicación paso a paso)
¿Te gustaría iluminar tu hogar de manera inteligente y eficiente? Conectar varias luces a un relé es una solución práctica que no solo optimiza el uso de la electricidad, sino que también te permite controlar la iluminación de diferentes espacios desde un solo punto. En este artículo, te guiaremos a través de un proceso paso a paso para que puedas llevar a cabo esta tarea de forma sencilla, incluso si no tienes experiencia previa en electricidad.
¿Por qué usar un relé para controlar luces?
El uso de un relé en lugar de interruptores eléctricos normales para cablear varias luces puede ser ventajoso. Un relé utiliza señales eléctricas para controlar un electroimán, permitiendo gestionar diferentes cargas eléctricas con mayor versatilidad y seguridad.
Materiales necesarios
- Relé adecuado (selecciona según las especificaciones del fabricante).
- Bombillas (puedes elegir bombillas LED, incandescentes, etc.).
- Fuente de energía (puede ser una batería o cualquier otra fuente de alimentación).
- Cables de conexión (suficientes para tu aplicación).
- Interruptor (opcional para control manual).
Pasos para conectar varias luces a un relé
Paso 1: Seleccionar el relé apropiado
Debes seleccionar el relé adecuado para tu aplicación en función de variables como el voltaje y la corriente que necesita tu sistema. Puedes encontrar los parámetros respectivos en detalle en las hojas de datos del relé.
Paso 2: Configuración del cableado
Existen dos configuraciones posibles para cablear la iluminación:
- Conexión en serie: Las luces se conectan en cadena. Si se apaga una sola luz, se desactiva toda la cadena.
- Conexión en paralelo: Todas las luces están conectadas al mismo terminal del relé, permitiendo que cada luz se controle independientemente.
Paso 3: Conectar la bobina del relé
Los contactos de conmutación se activan mediante la bobina del relé. Conecta un extremo de la bobina a una fuente de alimentación y el otro extremo a la entrada de control del relé, normalmente marcada con “C” o “Bobina”. Es recomendable conectar un diodo o resistencia en paralelo con la bobina como medida de seguridad.
Paso 4: Conectar las luces
Conecta el terminal normalmente abierto del relé al terminal positivo de las luces. Asegúrate de que todas las conexiones estén bien aseguradas para evitar cortocircuitos.
Consideraciones finales
Recuerda siempre verificar la normativa eléctrica local y considerar la asistencia de un electricista profesional si no te sientes seguro durante el proceso.
Preguntas Frecuentes (FAQs)
¿Es seguro conectar varias luces a un solo relé?
Sí, es seguro siempre que el relé esté diseñado para manejar la carga total de las luces conectadas y que se realicen las conexiones correctamente. Asegúrate de seguir las especificaciones del fabricante del relé.
¿Qué tipo de bombillas puedo usar con un relé?
Puedes usar diversos tipos de bombillas, incluyendo LED, incandescentes o fluorescentes, mientras el relé sea compatible con la carga. Las bombillas LED son una opción eficiente en términos de energía.
¿Puedo controlar las luces de manera remota?
Sí, existen relés inteligentes que permiten el control a distancia de las luces a través de aplicaciones móviles o asistentes de voz. Investiga sobre las opciones disponibles y cómo integrarlas en tu sistema.
¿Qué hago si el relé no funciona correctamente?
Si el relé no funciona como se esperaba, revisa todas las conexiones para asegurarte de que estén firmes y correctas. También verifica si el relé está adecuado para la carga que está manejando. Si persisten los problemas, consulta a un profesional.
Referencias adicionales
Para más información sobre cómo trabajar con relés y sistemas eléctricos, visita Electronics Tutorials, donde encontrarás guías y tutoriales sobre diversos temas de electricidad y electrónica.
