¿Te has preguntado alguna vez cómo los soldadores de corriente alterna convierten su energía en una forma utilizable para unir metal de manera eficiente? Hoy te llevaremos a un emocionante viaje por el fascinante mundo de la electrónica, donde aprenderás a construir tu propio puente rectificador. No solo mejorarás tu comprensión sobre el funcionamiento de los soldadores de CA, sino que también podrás llevar a cabo este proyecto con instrucciones detalladas y pasos claros. Prepárate para sumergirte en este tutorial que transformará tu equipo y elevará tus habilidades de soldadura. ¡Comencemos!
Bienvenidos a nuestro último artículo sobre la construcción de un puente rectificador para un soldador de CA. Si eres un apasionado de la soldadura y quieres aprender a construir tu propio rectificador, has llegado al lugar correcto. En este artículo, te guiaremos a través de instrucciones paso a paso para que puedas construir tu propio puente rectificador con facilidad. No importa si eres un principiante o un experto en soldadura, nuestras instrucciones detalladas te ayudarán a alcanzar el éxito en este emocionante proyecto. ¡Así que prepárate para adentrarte en el mundo de la construcción de un puente rectificador para un soldador de CA!
Un puente rectificador es un dispositivo que convierte corriente alterna en corriente continua. Se utiliza un puente rectificador para rectificar la fuente de alimentación de CA, lo que da como resultado un voltaje de CC suave y constante adecuado para soldar. En este artículo, entraremos en detalles sobre cómo construir un puente rectificador para una soldadora de CA.
>
Se puede fabricar un rectificador adecuado si se tienen las herramientas y los conocimientos adecuados. Desde la seguridad hasta la planificación y el cableado, todo debe hacerse con cuidado. Aquí encontrará los materiales e instrucciones necesarios para construir un puente rectificador para una soldadora de CA.
Materiales y herramientas necesarios:
- Cuatro diodos (normalmente diodos de la serie 1N400x, donde «x» representa el número de pieza específico del diodo. Ejemplo: 1N4007)
- El disipador de calor
- Soldador y soldadura
- Cables aislados
- Cinta aislante o tubo retráctil.
- destornillador
- Pelacables y cortadores
- Soldadora AC con terminales de salida AC
Instrucciones:
Antes de trabajar en líneas eléctricas, se debe cortar o interrumpir el suministro eléctrico mediante el disyuntor. Aquí hay algunas instrucciones para construir un puente rectificador para un soldador de CA:
- Involúcrate primero el cátodo del primer diodo Para el Ánodo del segundo diodo.. Luego conéctate el ánodo del primer diodo a uno de los Terminales de salida de CA de la soldadora..
- A continuación, únete a esto Ánodo del segundo diodo. Para el Ánodo del tercer diodo. y conectarlos Cátodo del segundo diodo. Para el otro puerto de salida de CA en la máquina de soldar.
- Finalmente, conéctelos Cátodo del tercer diodo. A el cátodo del cuarto diodo y conectarlos Ánodo del cuarto diodo. Para el terreno comúnSuele ser la carcasa metálica de la máquina de soldar.
>

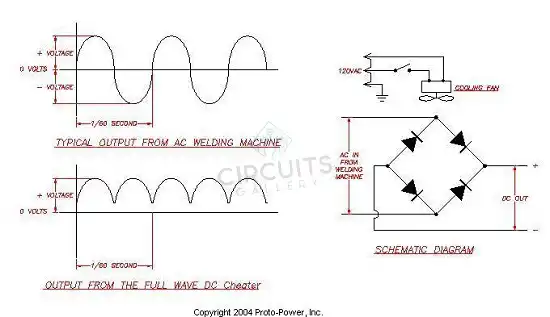

Figura 1: Un circuito rectificador de puente simple
>

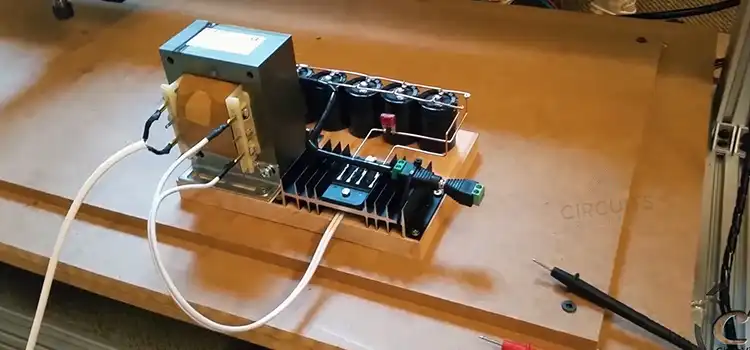

Figura 2: Un circuito rectificador de puente cargado
preguntas frecuentes
¿Qué es un rectificador AC/DC para un soldador?
Un rectificador AC/DC es una parte esencial de cualquier equipo de soldadura. Convierte la corriente alterna de la fuente de alimentación en corriente de soldadura de corriente continua, que es necesaria para la mayoría de las aplicaciones de soldadura. Este rectificador es adecuado para soldadura con electrodo revestido, MIG, TIG, FCAW y CAC-A.
¿Por qué se prefiere la corriente continua a la corriente alterna al soldar?
La corriente continua produce una soldadura más suave con menos salpicaduras debido a la dirección continua de la corriente. También suelda materiales más delgados mejor que la CA y funciona mejor en soldadura con electrodo revestido, soldadura TIG de acero inoxidable y soldadura vertical o aérea.
¿Cómo se convierte corriente alterna en corriente continua usando un rectificador?
Mientras un rectificador está en funcionamiento, la corriente solo se permite en una dirección y la otra dirección está bloqueada. Para ello se pueden utilizar diodos, componentes eléctricos que actúan como válvulas unidireccionales.
Diploma
Con las herramientas y los conocimientos adecuados, se puede construir un puente rectificador. Sin embargo, realizar trabajos eléctricos conlleva muchos riesgos potenciales. Por lo tanto, se deben seguir las precauciones y medidas de seguridad adecuadas y es mejor buscar la ayuda de un electricista o ingeniero calificado para garantizar la seguridad y la integridad.
Cómo construir un puente rectificador para un soldador de CA
Explicado con instrucciones paso a paso.
¿Qué es un puente rectificador?
Un puente rectificador es un dispositivo esencial que convierte la corriente alterna (CA) en corriente continua (CC). Este proceso es crucial para el funcionamiento de los soldadores de CA, ya que proporciona un voltaje de CC suave y constante, lo que facilita la unión de metales de manera eficiente.
Materiales y herramientas necesarios
- Cuatro diodos (recomendados: serie 1N400x, donde «x» es un número específico, como 1N4007)
- Disipador de calor
- Soldador y soldadura
- Cables aislados
- Cinta aislante o tubo retráctil
- Destornillador
- Pelacables y cortadores
- Soldadora de CA con terminales de salida CA
Instrucciones paso a paso para construir el puente rectificador
Antes de comenzar, asegúrate de que el suministro eléctrico a la soldadora esté cortado mediante el disyuntor. Sigue estos pasos cuidadosamente:
- Conecta el cátodo del primer diodo al ánodo del segundo diodo.
- Conecta el ánodo del primer diodo a uno de los terminales de salida CA de la soldadora.
- Conecta el ánodo del segundo diodo al ánodo del tercer diodo.
- Conecta el cátodo del segundo diodo al otro puerto de salida CA de la máquina de soldar.
- Conecta el cátodo del tercer diodo al cátodo del cuarto diodo.
- conecta el ánodo del cuarto diodo a la tierra común, que generalmente es la carcasa metálica de la máquina de soldar.
Verificación y seguridad
Una vez que todas las conexiones estén hechas, es recomendable usar pasta térmica o pegamento para fijar los diodos en el disipador de calor. Asegúrate de que todas las conexiones estén seguras y protégelas con cinta aislante o tubo retráctil para evitar cortocircuitos. La seguridad eléctrica siempre debe ser tu prioridad.
Preguntas Frecuentes (FAQs)
¿Puedo utilizar diodos diferentes a los de la serie 1N400x?
Es recomendable usar diodos de la serie 1N400x debido a su popularidad y capacidad de manejo de corriente. Sin embargo, otros diodos que soporten una corriente y voltaje similares también son adecuados, siempre y cuando cumplan con las especificaciones necesarias para tu aplicación.
¿Cuál es la importancia de usar un disipador de calor?
El disipador de calor es crucial porque ayuda a mantener la temperatura de los diodos dentro de un rango seguro durante su operación. Sin un disipador adecuado, los diodos pueden sobrecalentarse y fallar, lo que podría dañar tu soldadora o crear un riesgo de incendio.
¿Este puente rectificador es adecuado para todas las soldadoras de CA?
No todas las soldadoras de CA son iguales. Antes de realizar modificaciones, asegúrate de revisar la documentación de tu soldadora y confirmar que este tipo de puente rectificador es compatible con su diseño y especificaciones eléctricas.
