Si alguna vez te has preguntado cómo es posible encender y apagar una misma luz desde dos lugares diferentes, entonces estás en el lugar correcto. En este artículo te explicaremos de forma sencilla cómo funciona un interruptor de 3 vías y cómo puedes utilizarlo en tu hogar para tener un mayor control sobre la iluminación. ¡Descubre todos los secretos detrás de este dispositivo innovador que ha revolucionado la forma en que encendemos y apagamos las luces!
Comprender los circuitos eléctricos puede ser una tarea desafiante para cualquiera, especialmente cuando se trata de interruptores de 3 vías. Pero con la información correcta y una comprensión de cómo funcionan, ¡puedes ponerlos en funcionamiento con confianza en poco tiempo! En esta publicación de blog, profundizaremos en la función de los interruptores de 3 vías: exploraremos su funcionamiento interno, por qué se usan popularmente en los sistemas de iluminación del hogar y brindaremos instrucciones paso a paso sobre cómo instalar uno correctamente. También exploraremos algunos consejos de seguridad al tratar con electricidad para que pueda estar seguro de que todo está seguro antes de volver a encender la electricidad. ¡Así que profundicemos y comprendamos realmente lo que implica usar un interruptor de 3 vías!
¿Qué es un interruptor de 3 vías?

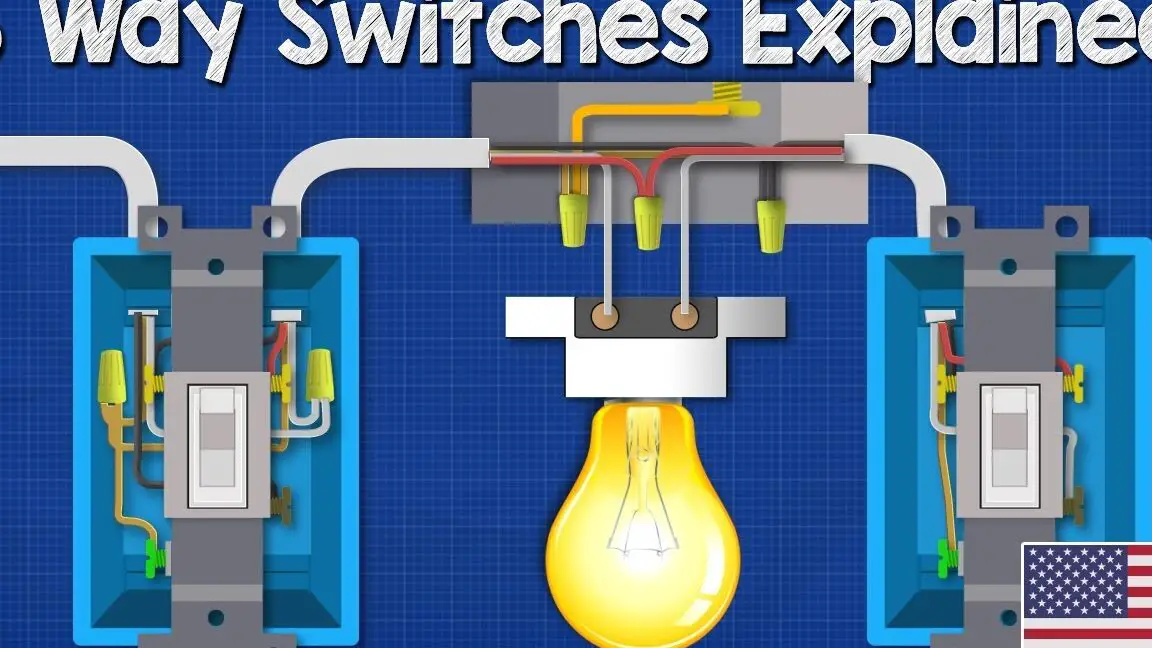

¿Cómo funciona un interruptor de 3 vías?

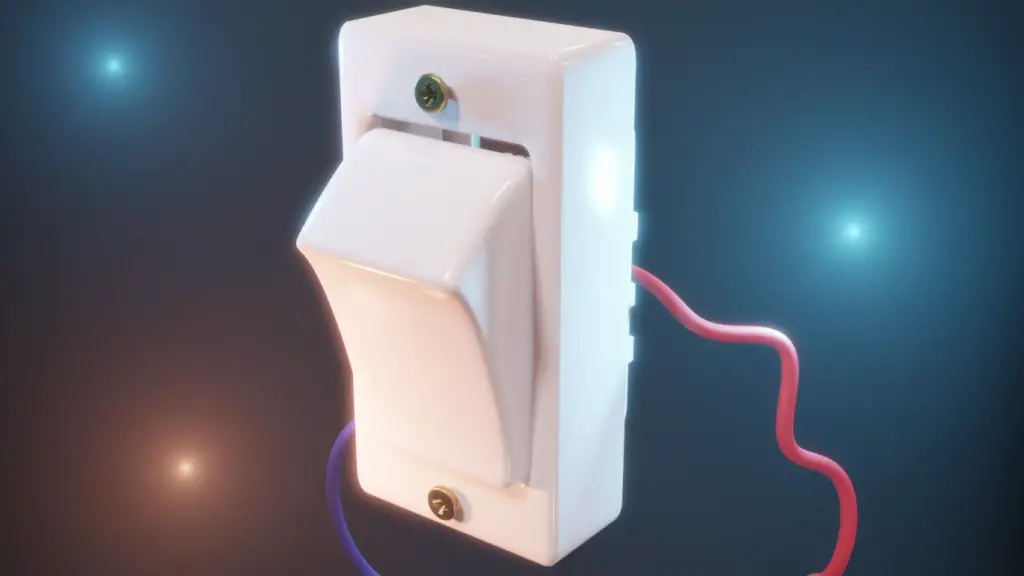

Un interruptor de 3 vías es un tipo de interruptor de luz que le permite operar una sola luz o dispositivo desde dos ubicaciones diferentes. El interruptor de 3 vías es diferente de un interruptor unipolar típico porque tiene tres configuraciones en lugar de dos. Estas configuraciones incluyen Encendido, Apagado y Viajero. La configuración del viajero se utiliza para conectar dos interruptores entre sí para que ambos puedan encender y apagar el mismo dispositivo.
La energía para el interruptor de luz de 3 vías se alimenta a través de uno de los tornillos en cada extremo del interruptor, generalmente negro. Luego pasa por el tornillo central (generalmente de latón) que sirve como terminal común que conecta ambos viajeros. Cada lado del interruptor también tiene dos tornillos adicionales, uno de latón y otro negro, que actúan como terminales viajeros. Cuando se enciende un interruptor, la energía pasa a través del terminal común y llega a los viajeros. Cuando ambos interruptores están conectados, pueden controlar el mismo circuito simultáneamente.
Un interruptor de 3 vías le permite controlar las luces u otros dispositivos desde múltiples ubicaciones de su hogar, lo que brinda una manera conveniente de garantizar una iluminación adecuada en su espacio. También es excelente para controlar múltiples salidas que deben activarse en momentos específicos. Con dos interruptores trabajando juntos, puede asegurarse de que todos sus enchufes se utilicen de manera eficiente y segura.
Comprender cómo funciona un interruptor de 3 vías es fundamental si quieres instalarlo correctamente y sacarle el máximo partido a tu sistema de iluminación. Si se hace correctamente, podrá disfrutar de la comodidad y funcionalidad de un interruptor de 3 vías en su hogar. [2]
Ventajas de utilizar interruptores de tres vías en sistemas de iluminación del hogar
Existen varios beneficios al utilizar interruptores de tres vías en los sistemas de iluminación del hogar. El beneficio más obvio es el Capacidad de encender o apagar luces desde dos lugares diferentes. Esto lo hace extremadamente conveniente para personas que a menudo se encuentran en diferentes lugares a la vez, como aquellos que viven en casas más grandes y que desean controlar la iluminación tanto desde arriba como desde abajo.
Los interruptores de tres vías también ofrecen beneficios de seguridad adicionales al permitiéndole controlar fácilmente el acceso a la electricidad en ciertas áreas. Por ejemplo, si los niños tienen acceso a una habitación que contiene enchufes eléctricos, puede usar un interruptor de tres vías para mantener la energía apagada hasta que un adulto esté listo para monitorearlos.
Configurar un sistema de interruptor de tres vías es más sencillo que instalar varios interruptores de luz porque puede conectar el interruptor de tres vías a dos ubicaciones diferentes en lugar de pasar un cable desde cada interruptor. Esto permite controlar la iluminación de una gran superficie con un solo dispositivo.
En general, el uso de interruptores de tres vías para los sistemas de iluminación del hogar ofrece comodidad, seguridad y ahorros de costos difíciles de superar. Si está buscando una manera sencilla de controlar las luces desde varias ubicaciones de su hogar, instalar un sistema de interruptor de tres vías podría ser la solución perfecta.

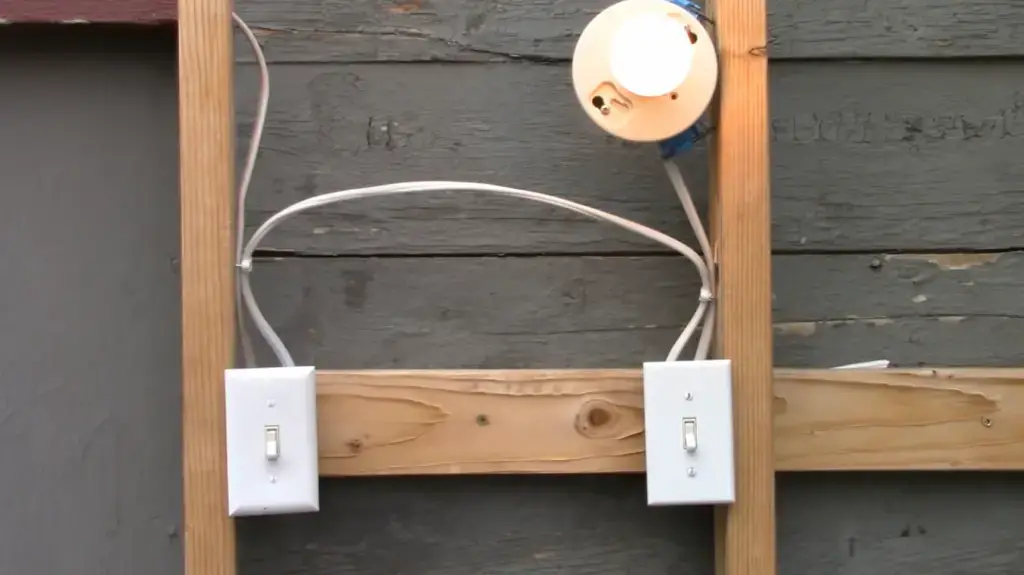

Guía paso a paso para instalar un interruptor de 3 vías
- Apague la alimentación del circuito en el que trabajará y use un probador de voltaje para verificar que no haya electricidad.
- Retire la placa de cubierta de la caja del interruptor y ubique los tres terminales (negro, blanco y rojo) en el interior.
- Asegúrese de conectar cada terminal con un extremo de un cable de interruptor de 3 vías y asegúrese de que todas las conexiones estén seguras y adecuadamente aisladas usando cinta aislante o tubo termorretráctil.
- Pase el otro extremo de los cables del interruptor de 3 vías hacia la otra caja del interruptor, además de pasar un solo trozo de cable 14/2 para conectar ambos interruptores.
- Conecte de forma segura un extremo del cable 14/2 al terminal negro del primer interruptor y luego a los terminales rojo y negro del segundo interruptor.
- Conecte un extremo de un cable de interruptor de 3 vías a cada terminal en la segunda caja de interruptores, asegurándose de que todas las conexiones estén seguras y aisladas con cinta aislante o tubo termorretráctil.
- Conecte los tres cables de cada caja de interruptores en una caja de conexiones con tuercas para cables y cúbrala de forma segura. [3]
- Vuelva a encender la energía y pruebe su nueva configuración de interruptor de 3 vías para asegurarse de que esté funcionando correctamente accionando ambos interruptores simultáneamente; la luz o el electrodoméstico deben encenderse y apagarse en consecuencia.
Con estos 8 sencillos pasos, podrás instalar un interruptor de 3 vías que te permitirá operar una luz o un electrodoméstico desde dos ubicaciones diferentes. Sólo asegúrese de tener cuidado al trabajar con electricidad y, si alguna vez no está seguro de lo que está haciendo, lo mejor es consultar a un electricista experimentado.
Consejos de seguridad al trabajar con electricidad
Cuando se trabaja con electricidad, es importante mantenerse seguro. A continuación se ofrecen algunos consejos de seguridad para cuando instale un interruptor de 3 vías:
- Asegúrese de apagar la alimentación antes de comenzar a trabajar en cualquier cableado eléctrico. Este paso nunca debe omitirse como medida de precaución contra descargas accidentales o electrocución.
- Asegúrese de que su disyuntor o caja de fusibles esté etiquetado correctamente para saber qué interruptor controla qué área de su casa. Si no hay ninguna etiqueta, marque los interruptores usted mismo para poder diferenciarlos fácilmente más adelante si es necesario.
- Verifique todas las conexiones y asegúrese de que estén seguras antes de volver a encender la alimentación para probar el nuevo interruptor de 3 vías. Si algo se siente suelto o parece estar mal, es mejor no continuar, ya que esto podría conducir a una situación peligrosa. [4]
- Use equipo de protección, como guantes y gafas de seguridad, cuando trabaje con electricidad y cableado.
- Nunca trabaje en cableado eléctrico si no está familiarizado con el proceso o no tiene experiencia en trabajos eléctricos; En su lugar, contrate a un electricista para el trabajo. En algunos casos, los códigos de construcción locales pueden exigir que todo el trabajo eléctrico sea realizado por un electricista autorizado de todos modos para garantizar que se cumplan los estándares de seguridad.
- Cuando termine, pruebe su nuevo interruptor de 3 vías antes de guardar todo y volver a encender la casa. Esto garantiza que no se haya perdido ningún paso y que el interruptor funcione correctamente.
Seguir estos consejos de seguridad le ayudará a mantenerse seguro al instalar un interruptor de 3 vías. Asegúrese siempre de tener cuidado al trabajar con electricidad y nunca tome atajos ni omita medidas de precaución. En caso de duda, comuníquese con un electricista profesional para obtener ayuda.
Diferencia entre un interruptor de 2 vías y un interruptor de 3 vías
Un interruptor de dos vías es un simple interruptor de encendido/apagado que le permite controlar una luz u otros dispositivos eléctricos desde dos ubicaciones diferentes. Un interruptor de tres vías, por otro lado, es un poco más complicado y tiene la capacidad de controlar un solo dispositivo o dispositivo desde múltiples ubicaciones.
Con un interruptor de 3 vías, hay tres terminales conectados al interruptor: un terminal para entrada de energía (comúnmente conocido como Línea), un terminal para salida de energía cuando el interruptor está en la posición «encendido» (conocido como Carga) y un terminal para salida de energía cuando el interruptor está en la posición “apagado” (conocida como Neutral). La conexión entre estos terminales determinará cómo funciona el interruptor de 3 vías.
Cuando el interruptor está en la posición «on», la energía fluye desde el Terminal de línea al terminal de carga. Cuando está en la posición «apagado», la energía fluye desde el terminal de Línea al Neutro. Esto le permite controlar una sola luz o dispositivo desde dos ubicaciones diferentes.
En comparación, con un interruptor de 2 vías, solo hay dos terminales conectados al interruptor: uno para entrada de energía (Línea) y otro para salida de energía (Carga). La conexión entre estos dos terminales determinará si el circuito está abierto o cerrado. Con un interruptor de 2 vías, solo puedes controlar una luz o dispositivo desde una ubicación.
En conclusión, comprender cómo funciona un interruptor de 3 vías es esencial para cualquiera que busque realizar mejoras en el sistema de iluminación de su hogar. No solo le permite controlar una sola luz o dispositivo desde múltiples ubicaciones, sino que también ayuda a ahorrar energía al permitirle apagar las luces que no se utilizan cuando no son necesarias. Con esta comodidad y eficiencia adicionales, un interruptor de 3 vías es una valiosa adición a cualquier hogar moderno. [5]
¿Por qué no funciona un interruptor de 3 vías?
Un problema común que encuentran los propietarios es cuando un interruptor de 3 vías no funciona. Esto puede suceder por diversas razones, como cableado inadecuado o componentes defectuosos en el propio interruptor. Para solucionar este problema, primero verifique que ambos interruptores tengan energía y estén conectados correctamente. Si el cableado parece correcto, es posible que deba reemplazar el interruptor de 3 vías en cuestión o cualquier artefacto de iluminación asociado. También es posible que haya un problema con el disyuntor que suministra electricidad a los interruptores; Si este es el caso, restablecerlo debería solucionar el problema. Si todo lo demás falla, puede que sea necesario contratar a un electricista profesional para que evalúe y solucione la situación.
Independientemente de por qué un interruptor de 3 vías no funciona, es importante practicar la seguridad al solucionar el problema. Asegúrese de apagar el circuito antes de intentar cualquier reparación y utilice las herramientas y técnicas adecuadas si reemplaza componentes. Seguir estos pasos puede ayudar a garantizar su seguridad y a que sus interruptores de 3 vías vuelvan a funcionar correctamente.
¿Qué pasa con el reemplazo de un interruptor de 3 vías?
Si necesita reemplazar un interruptor de 3 vías, es importante comprender exactamente cómo funciona antes de intentar la tarea.
Afortunadamente, reemplazar un interruptor de 3 vías es relativamente sencillo y se puede realizar sin herramientas ni conocimientos especializados.
El primer paso Reemplazar un interruptor de 3 vías es apagar el disyuntor para que no haya energía pasando por el sistema de cableado de su hogar. Próximo, Retire la placa de cubierta de la pared que contiene el interruptor y desatornille las abrazaderas del cable eléctrico a cada lado de la caja para aflojarlas lo suficiente para poder retirarlas. Una vez hecho esto, Saque los dos interruptores (el existente y su reemplazo) de sus cajas.
Antes de conectar los cables, asegúrese de examinar el interruptor existente y su cableado. Esto le ayudará a descubrir cómo conectar los cables correctamente cuando lo reemplace con el nuevo interruptor de 3 vías. Los dos tornillos a cada lado de un interruptor de 3 vías controlan dos circuitos diferentes, así que preste atención a qué cable está conectado a qué tornillo para volver a cablearlos correctamente en el interruptor de reemplazo.
Una vez que haya identificado todas las conexiones de cables, retire el antiguo interruptor de 3 vías desenroscándolo de la caja y desconectándolo de los cables sueltos que estaban conectados a él. Luego toma tu nuevo interruptor de 3 vías y conéctalo a una de las cajas de metal que contiene todos los puntos de conexión eléctrica principales. Asegúrese de que esta caja esté bien sujeta a la pared para que no se mueva ni se suelte cuando esté en funcionamiento. Conecte los cables del nuevo interruptor de acuerdo con cómo los identificó con el anterior y atorníllelo en su lugar en la caja.
Finalmente, vuelva a encender el disyuntor y pruebe el reemplazo del interruptor de 3 vías. Asegúrese de que todo funcione como se esperaba antes de volver a colocar la placa de cubierta y asegurarla con tornillos. Con un poco de paciencia y atención a los detalles, se puede reemplazar un interruptor de 3 vías sin necesidad de herramientas ni conocimientos especializados. Es importante seguir todas las instrucciones de seguridad al realizar cualquier tipo de trabajo eléctrico para evitar posibles peligros o lesiones.
También se recomienda que, si no está familiarizado con el cableado y el trabajo eléctrico, se comunique con un electricista autorizado y experimentado para que se encargue del trabajo por usted. Podrán reemplazar o reparar de forma correcta y segura su interruptor de 3 vías sin ningún riesgo de lesiones o daños.
¿Cuántos interruptores de 3 vías se necesitan?
Un interruptor de 3 vías es un tipo especial de cableado eléctrico que le permite controlar una lámpara u otro dispositivo eléctrico desde dos ubicaciones diferentes. Por esta razón, a veces se le llama interruptor de “tres vías”. Para que la configuración funcione, necesita al menos dos interruptores de 3 vías y un dispositivo de conmutación normal (como un interruptor unipolar).
Se pueden utilizar varios interruptores de 3 vías en combinación para circuitos más complejos.
Por ejemplo, si quisiera tener varios interruptores que controlen un artefacto de iluminación, usaría varios interruptores de 3 vías en combinación entre sí. Esto podría resultar útil si desea tener diferentes controles en varias habitaciones para el mismo artefacto de iluminación. En la mayoría de los casos, un solo interruptor de 3 vías es todo lo que se necesita para controlar un artefacto de iluminación desde dos ubicaciones separadas. [6]
Al cablear un interruptor de 3 vías, es importante asegurarse de tener los cables correctos conectados en los lugares correctos. También debes tener especial cuidado al realizar trabajos eléctricos, especialmente si no tienes mucha experiencia con ellos. Si se hace incorrectamente, los interruptores de 3 vías pueden causar daños graves o incluso ponerlo en riesgo de sufrir una descarga eléctrica. Por lo general, es mejor contratar a un electricista calificado para garantizar que el trabajo se realice de manera correcta y segura.
¿Hay un interruptor de 4 vías?
Sí, hay un interruptor de 4 vías. Este interruptor es similar a un interruptor de 3 vías, pero en lugar de permitir controlar una luz desde dos ubicaciones diferentes, el interruptor de 4 vías permite controlar dos luces o más desde tres o más ubicaciones diferentes. Funciona en combinación con dos interruptores de 3 vías que se instalan entre las múltiples ubicaciones (generalmente en cualquiera de los extremos de un pasillo).
Gracias a su versatilidad, los interruptores de 4 vías se pueden utilizar en cualquier aplicación en la que sea necesario controlar varias luces desde varias ubicaciones diferentes. Su conveniencia y rentabilidad los convierten en una opción popular tanto para aplicaciones residenciales como comerciales.
Preguntas más frecuentes

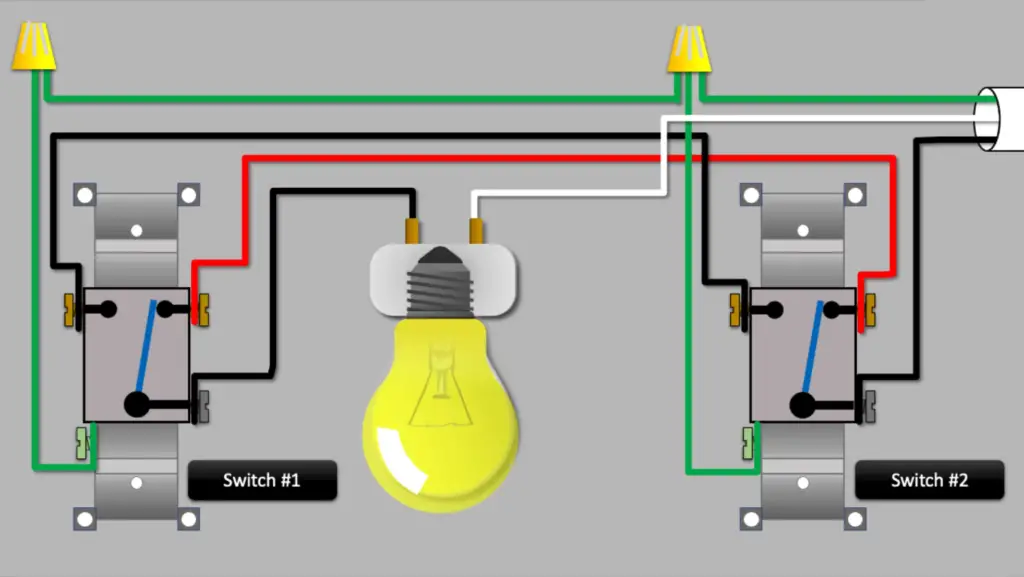

¿Cómo se cablea un interruptor de 3 vías?
Un interruptor de tres vías está cableado de manera que conecta el cable caliente (o cable negro) del panel eléctrico a un terminal y luego conecta el cable de tierra (o cable verde) del panel a un terminal diferente. El tercer terminal está conectado al cable caliente de otro dispositivo o dispositivo, como una luz o un tomacorriente. Para completar el circuito, se conectan dos interruptores de tres vías: uno en cada extremo de un pasillo, por ejemplo. Cuando se acciona cualquiera de los interruptores, se suministrará energía de un lado al otro.
¿Qué sucede cuando accionas un interruptor de 3 vías?
Cuando accionas un interruptor de 3 vías, cambia la dirección del flujo de corriente en tu sistema de cableado al conectar uno de los dos cables calientes entre sí. Esto le permite controlar una luz o un tomacorriente desde dos ubicaciones diferentes. Por ejemplo, se podría instalar un interruptor en el pasillo que conduce a un dormitorio y otro interruptor en la puerta del propio dormitorio. Al voltear cualquiera de ellos se encenderá o apagará cualquier dispositivo que esté conectado a él.
¿Son los interruptores de 3 vías más seguros que los interruptores normales?
Sí, los interruptores de tres vías generalmente se consideran más seguros que los interruptores unipolares normales porque requieren que ambos interruptores se activen simultáneamente para que la energía viaje entre ellos; esto ayuda a prevenir cortocircuitos o sobretensiones accidentales en su sistema eléctrico. Además, brindan protección adicional contra descargas eléctricas, ya que no existe una conexión directa entre un interruptor y otro; toda la corriente debe pasar por el cableado intermedio.
¿Se puede utilizar un interruptor de 3 vías como interruptor normal?
Sí, en algunos casos se puede utilizar un interruptor de tres vías en lugar de un interruptor unipolar. Esto puede resultar útil si, por ejemplo, desea controlar la alimentación de un tomacorriente desde dos ubicaciones diferentes. Sin embargo, es importante tener en cuenta que se aplican las mismas consideraciones de seguridad cuando se utiliza este tipo de interruptor: ambos lados deben girarse simultáneamente para que la energía fluya entre ellos. Además, es posible que necesite componentes adicionales como reguladores de intensidad o relés, según la aplicación particular. Se recomienda consultar con un electricista antes de intentar cualquier tipo de proyecto de cableado.
¿Cuál es la diferencia entre un interruptor de 2 vías y un interruptor de 3 vías?
Un interruptor de 2 vías sólo tiene dos posiciones, mientras que un interruptor de 3 vías está diseñado para tener tres posiciones. Esto permite una mayor flexibilidad al controlar las luces en un área, ya que puede usar un interruptor para encenderlas y apagarlas y otro interruptor para ajustar su brillo. Con un interruptor de 3 vías, puedes encender y apagar las luces desde cualquier lado de la habitación. Los interruptores de 3 vías también tienen un cable común que conecta ambos lados de la habitación. Este cable común pasa por cada circuito físico de la casa que contiene un artefacto de iluminación u otro dispositivo eléctrico conectado a él. Cuando accionas uno de los interruptores de 3 vías, envía una señal eléctrica a través de este cable común que abre o cierra el circuito en el otro lado. ¡Así funciona un interruptor de 3 vías!
La principal ventaja de utilizar un interruptor de 3 vías sobre uno de 2 vías es una mayor comodidad. Con dos interruptores, puedes controlar las luces desde dos lugares diferentes de la casa. Esto hace que sea más fácil ajustar los niveles de iluminación para cualquier actividad que esté realizando sin tener que subir y bajar escaleras o cruzar habitaciones.
¿Funcionará un interruptor de 3 vías por sí solo?
No, un interruptor de tres vías no funcionará por sí solo. Un interruptor de 3 vías requiere dos interruptores adicionales para encender y apagar la misma lámpara desde dos ubicaciones diferentes. Están conectados de tal manera que cuando uno de los interruptores se apaga o enciende, el otro se apaga o enciende automáticamente en consecuencia. La aplicación más común de un interruptor de 3 vías es en la parte superior e inferior de una escalera. Esto le permite encender y apagar las lámparas desde ambos extremos. También se puede utilizar para controlar la iluminación en varias habitaciones de su hogar desde un solo lugar. Un interruptor de 3 vías consta de tres partes: los viajeros (los cables que conectan todos los interruptores), los dos terminales activos separados (los cables que conectan los interruptores a la lámpara) y un terminal común (donde se encuentran ambos viajeros).
Vídeo útil: Animación de interruptor de 3 vías. Cómo funciona un interruptor de 3 vías
Conclusión
Un interruptor de 3 vías es una herramienta increíblemente útil para controlar varias luces u otros dispositivos eléctricos desde un área. Funciona enrutando la electricidad a través de dos circuitos diferentes, lo que le permite encender y apagar el dispositivo desde dos puntos separados. Comprender cómo funciona un interruptor de 3 vías ayuda a facilitar el cableado y puede ayudar a garantizar su seguridad al usarlo. Con unas pocas herramientas sencillas y algunos conocimientos básicos de electricidad, ¡cualquiera puede instalar este interruptor versátil!
