¿Cómo hacer una placa controladora LCD? Instrucciones paso a paso

¿Te has preguntado alguna vez cómo darle vida a tus proyectos electrónicos? Las pantallas LCD son una forma fantástica de mostrar información de manera clara y visual, y construir tu propia placa controladora puede parecer un desafío, pero no te preocupes. En este artículo, te guiaremos paso a paso a través del proceso de creación de una placa controladora LCD, utilizando materiales accesibles y técnicas sencillas. Prepárate para sumergirte en el emocionante mundo de la electrónica y descubre cómo transformar ideas en realidad con tu propia pantalla LCD. ¡Manos a la obra!

¿Eres aficionado a la electrónica y te gustaría crear tus propios proyectos con una pantalla LCD? En este artículo te enseñaremos cómo hacer una placa controladora LCD paso a paso. Ya sea para construir un monitor para tu computadora, una pantalla de inicio para tu proyecto o simplemente para experimentar con la tecnología, este tutorial te brindará las instrucciones detalladas que necesitas. ¡Prepárate para sumergirte en el apasionante mundo de la fabricación de circuitos y disfrutar de una experiencia de aprendizaje única!

Las pantallas LCD se utilizan en una amplia gama de dispositivos, desde pequeños sistemas integrados hasta monitores y televisores de gran formato. El corazón del control de estas pantallas es la placa controladora LCD. La placa controladora recibe datos de imágenes de una fuente como una computadora y los convierte en señales que el panel LCD puede entender.

Construir su propia placa controladora LCD es un proyecto electrónico desafiante, pero puede ser una gran experiencia de aprendizaje. En este artículo, analizaremos los conceptos básicos del ensamblaje de un controlador LCD de bricolaje.

¿Cómo hacer una placa controladora LCD? Instrucciones paso a paso>

Componentes necesarios para hacer una placa controladora LCD

Para hacer una placa controladora LCD necesitarás los siguientes componentes:

  • Placa de microcontrolador (por ejemplo, Arduino Uno)
  • Controlador LCD IC (por ejemplo, SSD1963)
  • Regulador de voltaje (por ejemplo, 7805)
  • Oscilador/Cristal (8 MHz: 25 MHz)
  • Resistencias (10K, 330 ohmios)
  • Condensadores (0,1 uf, 10 uf)
  • Cabeceras y cables de puente
  • Tablero de proyecto o protoboard

Otros materiales útiles incluyen soldadura, alambre, multímetro, osciloscopio y panel LCD para realizar pruebas.

Instrucciones paso a paso para hacer una placa controladora LCD

El siguiente procedimiento le ayudará a crear sistemáticamente una placa controladora LCD:

Paso 1: Planifica el circuito

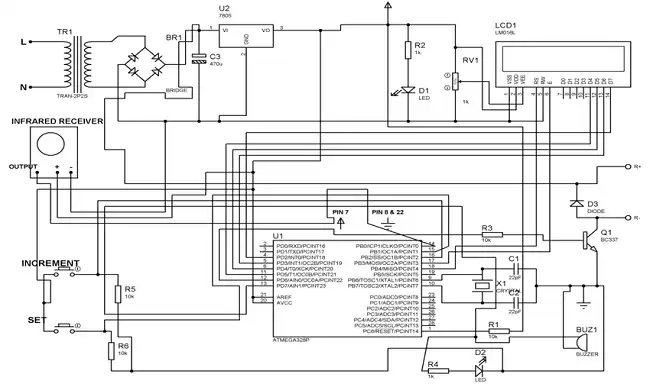

El primer paso es diseñar un diagrama esquemático para el circuito del tablero de control. Esto mapea las conexiones entre todos los componentes.

Los componentes clave a incluir son:

  • Microcontrolador para generar datos de imágenes.
  • Controlador IC LCD para controlar la interfaz del panel
  • Oscilador para señales horarias.
  • Regulador de voltaje para electricidad limpia
  • Resistencias y condensadores de soporte.
¿Cómo hacer una placa controladora LCD? Instrucciones paso a paso>

Paso 2: prototipo en la placa de pruebas

Antes de soldar, haga un prototipo del circuito en una placa para probar el funcionamiento. Esto permite reconfiguraciones rápidas si es necesario.

  • Inserte los componentes en la placa de pruebas según el esquema.
  • Verifique nuevamente todas las conexiones y alineaciones.
  • Conecte los cables de programación al microcontrolador.

Paso 3: escribe el código de prueba

Con el prototipo de la placa conectado, escriba un código de prueba Arduino simple para inicializar el IC del controlador LCD y enviar un patrón de imagen de prueba, p. b.

#include <Adafruit_GFX.h>#include <Adafruit_ILI9341.h> // Use the appropriate library for your LCD driver IC#define TFT_CS 10#define TFT_DC 9#define TFT_RST 8Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);void setup() {  // Initialize the display  tft.begin();  tft.setRotation(3); // Adjust the rotation if needed  // Fill the screen with a background color  tft.fillScreen(ILI9341_BLACK);}void loop() {  // Set the drawing color and draw a test pattern (in this case, lines)  tft.setTextColor(ILI9341_RED);  tft.fillScreen(ILI9341_BLACK);  for (int x = 0; x < tft.width(); x += 6) {    tft.drawLine(x, 0, tft.width() – x, tft.height(), ILI9341_RED);  }  delay(2000); // Display the pattern for 2 seconds  // You can experiment with different test patterns and colors here  // Clear the screen  tft.fillScreen(ILI9341_BLACK);  delay(1000); // Pause for a moment before the next pattern}

Este código configura ajustes como resolución, polaridad y parámetros de sincronización en el controlador LCD. Luego se puede enviar una imagen de mapa de bits simple a la pantalla.

Paso 4: comprobar la funcionalidad

Conecte el panel LCD al prototipo de la placa y ejecute el código de prueba.

  • Verifique que la pantalla LCD se encienda y muestre el patrón de prueba.
  • Monitoree las señales en un osciloscopio para asegurarse de que sean correctas.
  • Realice los ajustes necesarios al código o circuito.

Paso 5: diseñar el diseño de la PCB

Una vez que el circuito esté completamente probado y funcionando, puedes diseñar uno. diseño de PCB para el controlador LCD.

Utilice un software de diseño de PCB para organizar los componentes y enrutar las trazas de cobre entre ellos según el esquema. El diseño de la PCB debe coincidir lo más posible con el prototipo del circuito de la placa de pruebas.

Considere cuidadosamente la ubicación de los componentes para minimizar el ruido y las interferencias. Coloque pistas de alta velocidad en caminos estrechos con impedancia controlada.

Paso 6: Ordene y ensamble la PCB

Envíe los archivos de diseño de PCB terminados a un proveedor de servicios de fabricación para que fabrique las placas.

Después de recibirla, ensamble la placa de circuito soldando todos los componentes necesarios en los lugares designados. Trabaje con cuidado y vuelva a verificar la alineación.

Paso 7: escriba el firmware del controlador de pantalla

Después de ensamblar la placa, escriba el firmware principal para controlar los gráficos en la pantalla LCD.

Esto se basará en el código de prueba para implementar características como las siguientes:

  • Gestión de framebuffer
  • Operaciones de transferencia de bits
  • Conversiones de espacio de color
  • Transformaciones geométricas
  • Representación de fuente/texto
  • Control de retroiluminación

El firmware debe tener suficiente funcionalidad para mostrar gráficos, texto, formas, imágenes, etc. en modo de pantalla completa.

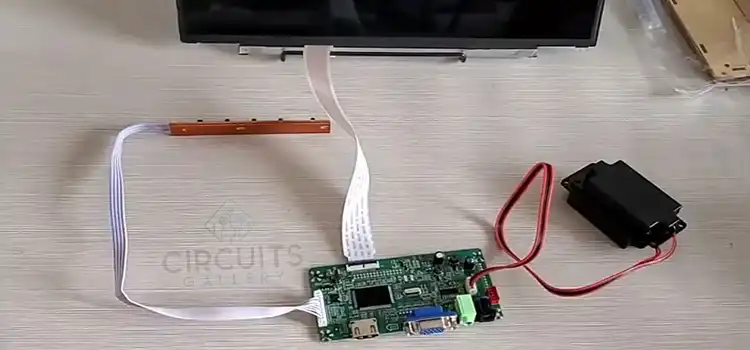

Paso 8: instale y pruebe el controlador LCD

La placa controladora LCD ahora se puede instalar y probar:

  • Ensamble con cuidado la placa ensamblada y conéctela al panel LCD.
  • Conéctelo a los cables de programación del microcontrolador.
  • Enciéndalo y ejecute programas de demostración para probar todas las funciones de la pantalla.

Si es necesario, realice ajustes finales hasta que el control funcione de manera confiable.

Preguntas frecuentes (FAQ)

1. ¿Cuál es la parte más difícil de hacer una placa controladora LCD?

Respuesta: El aspecto más difícil suele ser diseñar y escribir el firmware para inicializar correctamente el IC del controlador LCD y luego implementar funciones gráficas como renderizado, transformaciones y gestión de framebuffer.

2. ¿Qué herramientas se necesitan para fabricar una placa controladora LCD?

Respuesta: Herramientas básicas de ensamblaje electrónico como soldador, multímetro, cortadores de alambre, etc. Para realizar pruebas y depurar, un osciloscopio y un analizador de señales son de gran ayuda. Se requiere un software de diseño de PCB para el diseño de la placa.

3. ¿La placa controladora LCD es universal?

Respuesta: Sí, una placa controladora LCD es universal para todas las pantallas LCD que admiten una placa controladora.

Concluir

Construir una placa controladora LCD personalizada desde cero es un proyecto electrónico desafiante pero gratificante. Con un poco de trabajo duro, puede crear un controlador LCD DIY de alta calidad y obtener una valiosa experiencia en el desarrollo de sistemas integrados en el proceso. Solo asegúrese de realizar pruebas exhaustivas en cada etapa de desarrollo.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

¿Cómo hacer ⁤una placa controladora ​LCD? Instrucciones paso ⁢a paso

Introducción

¿Te has ⁤preguntado‌ alguna vez⁣ cómo darle⁢ vida a tus proyectos⁣ electrónicos? Las pantallas LCD ⁣son una forma fantástica‌ de mostrar información de manera clara y visual. Construir tu propia placa controladora LCD puede​ parecer un desafío, pero no te preocupes. En este artículo, te guiaremos paso a paso a⁢ través del ​proceso de ‍creación de una placa controladora⁢ LCD, utilizando materiales accesibles y⁤ técnicas sencillas. ⁢¡Manos a la obra!

Componentes ‌necesarios

Para hacer una placa controladora LCD necesitarás los siguientes componentes:

  1. Placa de microcontrolador (por ​ejemplo, Arduino Uno)
  2. Controlador LCD IC (por ejemplo, ⁣SSD1963)
  3. Regulador de ⁤voltaje (por ejemplo, 7805)
  4. Oscilador/Cristal (8 MHz:‍ 25 MHz)
  5. Resistencias (10K, 330 ohmios)
  6. Condensadores (0,1 uF, 10 ⁣uF)
  7. Cabeceras⁢ y cables de puente
  8. Tablero de proyecto o protoboard
  9. Otros materiales útiles: soldadura, ⁣alambre, multímetro, osciloscopio y panel LCD para pruebas

Instrucciones paso a paso

Paso 1: Planifica el circuito

El primer paso ⁤es diseñar un diagrama esquemático para el⁣ circuito del ‌tablero ‌de⁢ control. Esto mapea las conexiones entre ⁤todos los ‍componentes como el ​microcontrolador, el controlador IC LCD, oscilador y regulador.

Paso ‍2: Prototipo en la ‍placa de pruebas

Antes ‌de soldar, haz un prototipo del circuito en una⁣ placa de ‌pruebas:

  1. Inserta​ los componentes en la placa ⁣de pruebas según el esquema.
  2. Verifica‍ todas las conexiones y alineaciones.
  3. Conecta los ‌cables de⁣ programación al microcontrolador.

Paso 3: Escribe el código de prueba

Escribe un código de prueba en Arduino‌ para inicializar el IC del controlador ‍LCD. Aquí​ tienes ‍un ⁢ejemplo:



#include <Adafruit_GFX.h>

#include <Adafruit_ILI9341.h> // Usa la biblioteca adecuada para tu controlador IC

#define TFT_CS 10

#define TFT_DC 9

#define TFT_RST 8



Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);



void setup() {

tft.begin();

tft.setRotation(3);

tft.fillScreen(ILI9341_BLACK);

}



void loop() {

// Dibuja un patrón de prueba

}

Paso 4: Comprobar la funcionalidad

Conecta el panel LCD al prototipo y ejecuta el ⁤código⁣ de⁣ prueba. Asegúrate de que se encienda y⁢ muestre el patrón‌ de prueba, ​utilizando ⁣un osciloscopio para verificar las señales.

Paso 5:‍ Diseñar el diseño de la PCB

Una vez ⁤que el circuito esté completamente probado,⁣ diseña ‌la PCB ⁢utilizando un software de diseño ​de ⁢PCB.

Paso‌ 6: Ordena y ensambla‌ la PCB

Envía los archivos de ⁣diseño a ‌un proveedor para que ⁤fabrique la placa. Tras recibirla, ensámblala⁤ soldando todos⁢ los componentes necesarios.

Paso 7: ​Escribe el firmware del controlador de pantalla

Escribe ‍el firmware principal para gestionar ‍los gráficos en la pantalla LCD basándote en ‌tu código ⁢de prueba⁣ inicial.

Preguntas​ Frecuentes (FAQs)

¿Qué es una placa controladora‌ LCD?

Una placa ​controladora LCD es ⁢un circuito que gestiona y controla la comunicación entre un ‍microcontrolador y un panel LCD, permitiendo ​mostrar información gráfica o textual a partir ⁣de datos provenientes de⁤ diversas fuentes.

¿Cuáles son las ⁣aplicaciones de una placa controladora LCD?

Las placas controladoras LCD ⁢se utilizan en⁤ una⁤ variedad ⁤de dispositivos, desde sistemas‌ integrados y monitores hasta proyectos de Arduino ⁣y Raspberry Pi, ofreciendo visualización de datos, interfaces de ​usuario⁣ y mucho más.

¿Es ‍difícil hacer una placa controladora ⁣LCD?

Construir ‍una placa⁢ controladora LCD⁤ puede ser un desafío si es tu​ primer proyecto en electrónica, pero siguiendo las instrucciones y teniendo paciencia, es una ‌experiencia de ‍aprendizaje muy gratificante.
