Cómo medir corriente con un osciloscopio: Capturando el flujo eléctrico en acción
En el fascinante mundo de la electrónica, entender el comportamiento de la corriente puede ser la clave para desvelar los misterios de tus circuitos. Un osciloscopio, esa poderosa herramienta que muchos consideran la ventana al alma de un sistema eléctrico, nos permite no solo observar voltajes, sino también medir la corriente de manera precisa y efectiva. ¿Te gustaría descubrir cómo hacerlo? En este artículo te guiaremos paso a paso en el proceso de utilizar un osciloscopio para medir corriente, desmitificando conceptos y enseñándote técnicas esenciales. Prepárate para adentrarte en el flujo eléctrico y llevar tus habilidades de medición al siguiente nivel. ¡Comencemos!
La medición precisa de la corriente en un circuito eléctrico es crucial para el análisis y diagnóstico de problemas. Uno de los instrumentos más utilizados en el campo de la electrónica es el osciloscopio, ya que permite visualizar y medir de manera eficiente diferentes señales. En este artículo, aprenderás cómo utilizar un osciloscopio para medir corriente, una habilidad esencial para cualquier ingeniero o entusiasta de la electrónica. Descubre cómo sacar el máximo provecho de este valioso instrumento y cómo realizar mediciones precisas de corriente sin complicaciones. ¡Prepárate para adentrarte en el fascinante mundo de la medición de corriente con un osciloscopio!
Puede medir la corriente con un osciloscopio utilizando cualquiera de los siguientes métodos:
Es común medir la corriente con un multímetro digital. Sin embargo, medir niveles de corriente que cambian con el tiempo requiere el uso de un osciloscopio. La mayoría de los osciloscopios sólo registran el voltaje directamente, no la corriente. Sin embargo, puedes medir la corriente con un osciloscopio de cualquiera de las dos formas mencionadas anteriormente.
>
Cómo medir corriente con un osciloscopio
El uso de una resistencia en derivación al medir corriente con un osciloscopio requiere algunos cálculos matemáticos en la cabeza para interpretar la forma de onda. Esto puede resultar confuso si necesita documentar su forma de onda. El uso de una sonda de corriente resuelve todos estos problemas al proporcionar una manera fácil de medir la corriente con un osciloscopio.
Los osciloscopios muestran y analizan la forma de onda de señales electrónicas. En efecto, el dispositivo dibuja una gráfica de la tensión de la señal instantánea en función del tiempo. Las sondas de corriente para osciloscopios permiten a los osciloscopios medir corriente además de voltaje, ampliando su uso más allá de la medición de voltaje.
Usando una resistencia en derivación

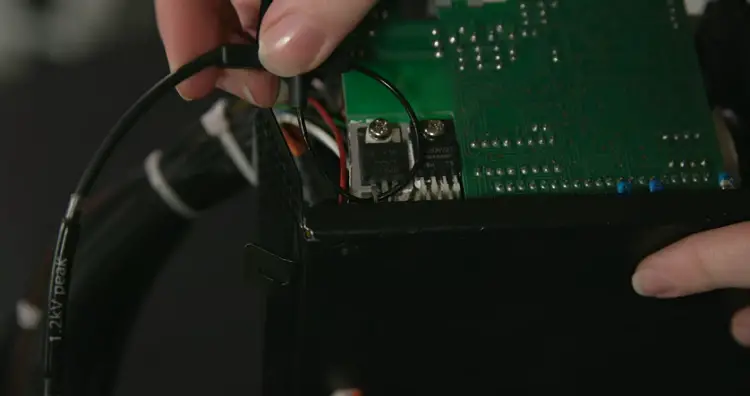

Esta es la técnica más conveniente cuando se incorpora una resistencia de detección de corriente (resistencia «en derivación») a la fuente de alimentación de CC. Si la señal de modo común está dentro del rango operativo previsto de la sonda y la caída de voltaje es grande, medir la caída de voltaje a través de la resistencia de detección con una sonda diferencial activa proporcionará buenos resultados.

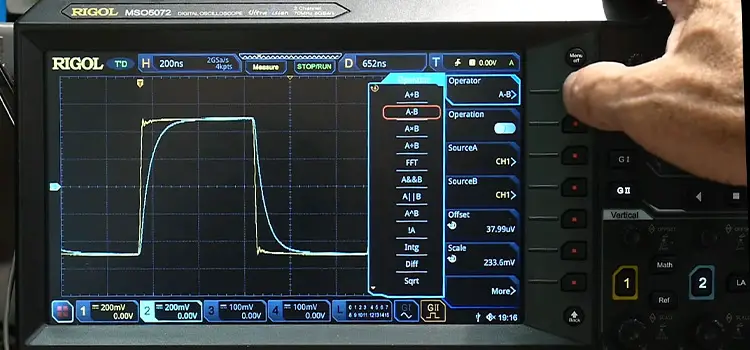

Sin embargo, cuando se utiliza una sonda diferencial para señales de bajo nivel, se debe prestar atención a la supresión de ruido en el equipo de medición. Para reducir el ruido del sistema de medición, utilice la atenuación de sonda más baja disponible y limite el ancho de banda de la sonda o del osciloscopio.
Usando una pinza amperimétrica
Un campo de flujo electromagnético se forma alrededor de un conductor cuando la corriente fluye a través de él. Las pinzas amperimétricas están diseñadas para detectar la intensidad de este campo y convertirlo en un voltaje que pueda medirse con un osciloscopio. Esto le permite ver y analizar formas de onda actuales usando un osciloscopio.
Cuando se utilizan sondas de corriente junto con las capacidades de medición de voltaje de un osciloscopio, se pueden realizar una variedad de mediciones de potencia. Estas métricas pueden incluir potencia instantánea, potencia real, potencia aparente y fase, según las capacidades de cálculo de formas de onda del osciloscopio.
Tipos de sondas de corriente para osciloscopios
Las sondas de corriente se utilizan a menudo para medir la corriente de dispositivos o fuentes de alimentación y rápidamente se están convirtiendo en dispositivos esenciales para mediciones de corriente precisas con osciloscopios.
Existen varias técnicas de medición de corriente eléctrica que se pueden utilizar para cumplir con estos requisitos. Sin embargo, las técnicas más típicas de los osciloscopios son:
Pinza amperimétrica para sujeción

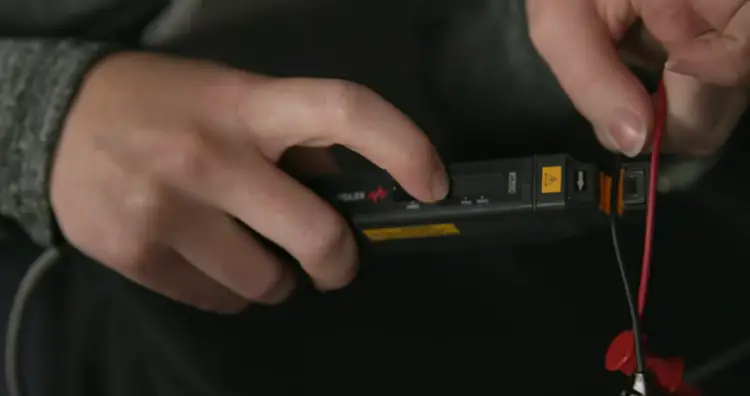

Para medir la corriente, las pinzas amperimétricas tienen mandíbulas que se abren y sujetan alrededor de un circuito. Son muy útiles porque le permiten conectar la sonda alrededor de un conductor existente sin tener que desconectar y redireccionar los cables.
Las pinzas amperimétricas miden la intensidad de las corrientes continuas y alternas (CC y CA), así como el cambio de fase y la forma de onda. La siguiente figura muestra una pinza amperimétrica con pinza amperimétrica.
>
bobina de rogowski
La bobina de Rogowski es un dispositivo eléctrico que se utiliza para medir corriente alterna (CA). También puede medir transitorios rápidos, corrientes pulsadas y corrientes sinusoidales. La bobina de Rogowski lleva el nombre del inventor alemán. La siguiente figura muestra una bobina de Rogowski.
>
¿Cómo se utiliza una sonda de corriente con un osciloscopio?
Usar una pinza amperimétrica no es muy difícil. Estos se pueden utilizar conectando sondas de corriente a un osciloscopio. Este procedimiento es bastante simple. Siga los pasos a continuación para conectar el osciloscopio:
>
>
Cómo medir la corriente de irrupción
La corriente de irrupción es el aumento o la breve ráfaga de corriente que ingresa a un dispositivo eléctrico cuando se enciende por primera vez.
Los técnicos pueden utilizar una abrazadera dura o una abrazadera flexible para medir la corriente de irrupción. La corriente de entrada solo se puede medir con dispositivos de medición que tengan un botón de encendido. Estos son los pasos para medir.
Diploma
Usar una resistencia en derivación para medir la corriente mediante un osciloscopio no es la mejor opción. Porque la resistencia añade incertidumbre adicional a su medición. Por lo tanto, es una buena decisión utilizar la pinza amperimétrica para realizar mediciones. Las sondas que utilice variarán según el rango de corriente que desee medir.
Cómo medir corriente con un osciloscopio
En el fascinante mundo de la electrónica, entender el comportamiento de la corriente puede ser la clave para desvelar los misterios de tus circuitos. Un osciloscopio, esa poderosa herramienta que muchos consideran la ventana al alma de un sistema eléctrico, nos permite no solo observar voltajes, sino también medir la corriente de manera precisa y efectiva.
¿Por qué es importante medir corriente?
La medición precisa de la corriente en un circuito eléctrico es crucial para el análisis y diagnóstico de problemas. Medir la corriente es fundamental para asegurarse de que los dispositivos están funcionando dentro de sus especificaciones, y puede ayudar a identificar fallos en el circuito. Además, es una habilidad esencial para cualquier ingeniero o entusiasta de la electrónica.
Métodos para medir corriente con un osciloscopio
Puedes medir la corriente con un osciloscopio utilizando cualquiera de los siguientes métodos:
- Medición de la caída de voltaje a través de una resistencia en derivación.
- Medición de corriente con pinza amperimétrica.
Usando una resistencia en derivación
Este es uno de los métodos más comunes para medir corriente. Este proceso requiere algunos cálculos matemáticos para interpretar la forma de onda. Al incorporar una resistencia de detección de corriente en la fuente de alimentación, puedes medir la caída de voltaje a través de la resistencia con una sonda diferencial activa. Esto será eficaz siempre que la señal esté dentro del rango operativo previsto.
Sin embargo, cuando uses una sonda diferencial para señales de bajo nivel, se debe prestar atención a la supresión de ruido en el equipo de medición. Para reducir el ruido, utiliza la atenuación de sonda más baja y limita el ancho de banda de la sonda o del osciloscopio.
Usando una pinza amperimétrica
Las pinzas amperimétricas son dispositivos diseñados para detectar el campo electromagnético que se forma alrededor de un conductor cuando la corriente fluye a través de él. Estas pinzas convierten la intensidad de la corriente en un voltaje que puede ser medido con un osciloscopio. Este método es especialmente útil para analizar la forma de onda de la corriente sin interrumpir el circuito.
Tipos de sondas de corriente para osciloscopios
Existen diferentes tecnologías disponibles para medir la corriente utilizando un osciloscopio. Algunas de las más comunes son:
- Pinza amperimétrica: Se utiliza para medir tanto corriente alterna (CA) como continua (CC).
- Bobina de Rogowski: Ideal para medir grandes corrientes alternas.
- Sensor de efecto Hall: Utilizado para percibir campos magnéticos y convertirlos en señales de tensión.
FAQ (Preguntas Frecuentes)
¿Es posible medir corriente sin interrumpir el circuito?
Sí, utilizando una pinza amperimétrica, puedes medir la corriente sin necesidad de desconectar el circuito. Este método es muy útil en aplicaciones donde la seguridad y la continuidad del circuito son esenciales.
¿Qué es una resistencia en derivación y cómo se usa?
Una resistencia en derivación es un componente utilizado para medir corriente en un circuito. Se coloca en serie con la carga y se mide la caída de voltaje en la resistencia. Con este voltaje, puedes calcular la corriente usando la ley de Ohm.
¿Cuál es la diferencia entre un osciloscopio y un multímetro?
Un multímetro es una herramienta de medición que puede medir voltaje, corriente y resistencia. Sin embargo, un osciloscopio es capaz de visualizar formas de onda en función del tiempo, lo que proporciona una visión más detallada de la variabilidad en las señales eléctricas.
¿Cuáles son las precauciones al usar un osciloscopio?
Cuando uses un osciloscopio, asegúrate de manejarlo con cuidado. Verifica que la sonda esté bien conectada y utiliza la escala adecuada para evitar dañar el equipo. Además, ten en cuenta las especificaciones y límites de tensión y corriente del osciloscopio para evitar sobrecargas.
Conclusión
Medir corriente con un osciloscopio puede parecer complicado al principio, pero con la práctica y los métodos correctos, se puede dominar rápidamente. Aprender a utilizar un osciloscopio no solo ampliará tus capacidades en la electrónica, sino que también te permitirá diagnosticar problemas de manera más efectiva. ¡Adéntrate en el fascinante mundo de la medición de corriente y lleva tus habilidades al siguiente nivel!
