¿Cómo medir la resistencia de tierra con un multímetro?

¿Te has preguntado cómo medir la resistencia de tierra en tu hogar o en tu lugar de trabajo? La resistencia de tierra es una medida importante que asegura la seguridad eléctrica en tus circuitos. En este artículo te enseñaremos cómo medir la resistencia de tierra usando un multímetro y así verificar si estás utilizando un sistema eléctrico seguro y confiable. ¡Sigue leyendo para obtener más información!

La resistencia a tierra es un factor de seguridad eléctrica importante que debe verificarse durante cualquier proyecto de instalación o resolución de problemas. En esta guía completa, responderemos algunas de las preguntas más comunes sobre cómo medir la resistencia de tierra con un multímetro. Proporcionaremos consejos y trucos útiles para obtener las lecturas más precisas posibles, para que pueda sentirse seguro en su trabajo. ¡Empecemos!

Contenido

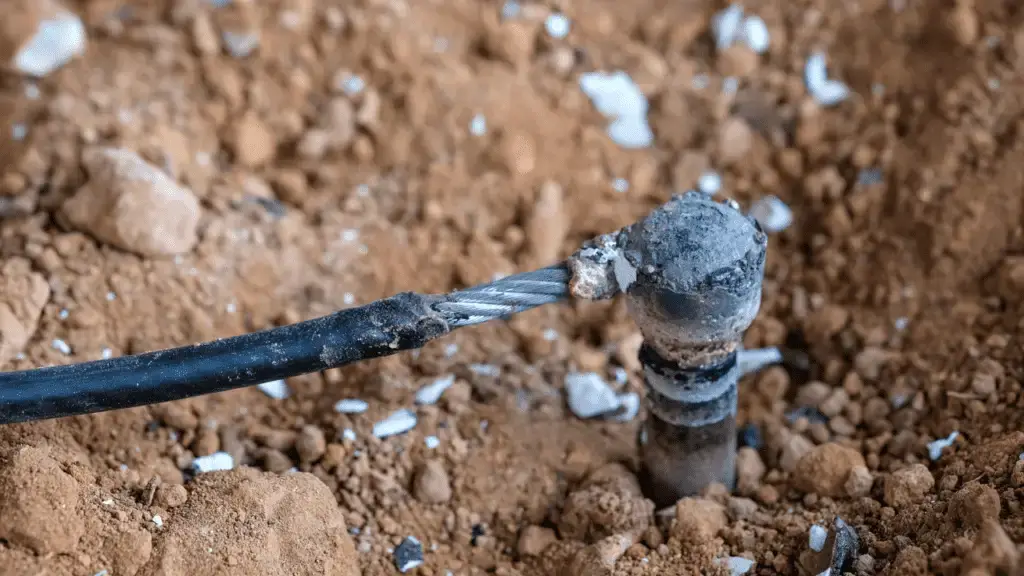

¿Qué es la resistencia de tierra?

La conexión a tierra es el proceso de crear un camino conductor entre un sistema eléctrico y la tierra. Esto proporciona una ruta segura para que fluya la corriente en caso de falla o sobrecarga. La conexión a tierra también protege contra la interferencia electromagnética (EMI) y la descarga estática.

Una conexión a tierra adecuada puede garantizar que los equipos electrónicos sensibles funcionen de manera correcta y segura. También puede mejorar el rendimiento de los sistemas eléctricos al reducir las fluctuaciones de voltaje y minimizar el ruido de la línea.

¿Cómo medir la resistencia de tierra con un multímetro?

Hay>

Resistencia de tierra es una medida de qué tan bien un conductor, o varilla de tierra, disipa la corriente eléctrica en la tierra. La tierra en sí misma es un buen conductor, pero el suelo y las rocas que forman la superficie terrestre no siempre son conductores. Por eso es importante medir la resistencia de tierra antes de usarla como sistema de puesta a tierra. Cuanto menor es la resistencia, mejor es el conductor y cuanto mayor es la resistencia, peor es el conductor

Lo ideal sería que la tierra tuviera una resistencia de 5 ohmios o menos; sin embargo, la resistencia de tierra adecuada dependerá de muchos factores. Hay muchos factores que afectan la resistencia del suelo, analicémoslos. [1], [2], [3]

tipo de suelo

El tipo de suelo tiene el efecto más significativo en la resistencia del terreno. La resistividad del suelo varía dependiendo de su composición. Por ejemplo, Los suelos arenosos son muy resistentes. porque tienden a perder humedad más rápido que otros suelos. Los suelos arcillosos, por otro lado, son más conductivos porque contienen más minerales que conducen la electricidad.

Niveles de humedad

Esto indica que la resistividad también se ve afectada por el contenido de humedad del suelo. El suelo seco es más resistente. que la tierra húmeda porque el agua conduce la electricidad mejor que el aire. Por eso es importante medir la resistencia del suelo después de la lluvia o durante períodos de alta humedad.

Temperatura del suelo

La temperatura del suelo también afecta la resistencia del suelo. Las temperaturas más frías hacen que el suelo sea más resistente a la corriente eléctrica, mientras que las temperaturas más cálidas lo hacen más conductivo. Esto se debe a que el agua se congela a una temperatura más baja que otras sustancias y el hielo es un mal conductor.

La composición mineral del suelo.

El tipo de suelo que está midiendo afectará la resistencia del suelo. Como mencionamos, un suelo con un alto contenido de arcilla es más conductivo que un suelo arenoso. Esto se debe a que las partículas de arcilla son más pequeñas y tienen un área superficial mayor que las partículas de arena.

sales disueltas en el suelo también puede afectar la resistencia del suelo. Las sales aumentan la conductividad del agua, lo que a su vez aumenta la conductividad del suelo. Por eso es importante medir la resistencia del suelo cerca de cuerpos de agua o en áreas donde se usa sal para descongelar caminos.

¿Cómo medir la resistencia de tierra con un multímetro?

Las> que las rocas sedimentarias, como la caliza y la arenisca. Esto se debe a que las rocas ígneas están formadas por grandes cristales que no conducen bien la electricidad.

Obstrucciones debajo del suelo

La resistencia del suelo también se ve afectada por lo que hay debajo del suelo. Si hay rocas, raíces u otras obstrucciones debajo de la superficieimpedirán el flujo de corriente y aumentarán la resistencia a tierra.

El tamaño del conductor

Además de la composición del suelo, el tamaño del conductor también afecta la resistencia a tierra.

Un conductor largo y delgado tiene un área superficial mayor que un conductor corto y grueso. Esto se debe a que un conductor largo y delgado tiene una superficie más expuesta que un conductor corto y grueso.

Cuanto más largo es el conductor, mayor es la resistencia. Esto se debe a que la resistencia de resistencia de un conductor es proporcional a su longitud.

Para obtener una lectura precisa de la resistencia del suelo, es importante tener en cuenta todos estos factores. El tipo de multímetro que utilice también influirá en la precisión. Analicemos los diferentes tipos de multímetros y cómo usarlos. [4], [5], [6], [8], [9]

¿Qué es un multímetro?

Un multímetro es un dispositivo electrónico que mide la tensión eléctrica, la corriente y la resistencia. También se puede usar para probar la continuidad o la capacidad de la electricidad para fluir a través de un material. Los multímetros son herramientas esenciales para electricistas e ingenieros. Se utilizan para solucionar problemas eléctricos y para garantizar que los circuitos funcionen correctamente.

Los multímetros pueden venir en diferentes formas y tamaños. El tipo más básico es una unidad portátil que puede llevar consigo. También hay modelos de sobremesa más grandes que se quedan en un solo lugar.

La mayoría de los multímetros modernos tienen características que los hacen fáciles de usar. Por ejemplo, pueden tener una pantalla digital que le muestra la lectura, o pueden emitir un pitido cuando detectan una corriente.

Los multímetros tienen dos sondas, o cables, que se utilizan para tocar el circuito que desea probar. Una sonda es positiva y la otra es negativa. Las sondas están conectadas al multímetro por cables.

Cuando toque las sondas en un circuito, el multímetro medirá el voltaje, la corriente o la resistencia de ese circuito y mostrará la lectura en su pantalla.

Tipos de multímetros

Hay dos tipos de multímetros: analógicos y digitales.

Multímetros digitales son el tipo más común de medidor utilizado para medir la resistencia de tierra. Son fáciles de usar y pueden proporcionar lecturas precisas. Para usar un multímetro digital, simplemente seleccione el modo de “resistencia” y toque las sondas en el suelo que desea probar. La lectura aparecerá en la pantalla.

Multímetros analógicos son menos comunes que los digitales, pero también se pueden usar para medir la resistencia de tierra. Para usar un medidor analógico, seleccione el modo de “resistencia” y toque la sonda negra en el suelo que desea probar. La lectura aparecerá en el dial.

¿Cómo medir la resistencia de tierra con un multímetro?

Ambos>

Los multímetros digitales también pueden tener la capacidad de almacenar datos. Esto es útil si necesita realizar un seguimiento de la resistencia del suelo a lo largo del tiempo.

Métodos para determinar la resistencia a tierra

Hay tres métodos principales para determinar la resistencia de tierra: el método de dos sondas, el método de tres sondas y el método de cuatro sondas.

Método de dos sondas

El método de dos sondas es el método más común y simple para medir la resistencia de tierra. Este método utiliza dos electrodos colocados en el suelo a diferentes profundidades. Luego se conecta el multímetro a estos electrodos y se toma una lectura. Solo cubriremos este método en este artículo, ya que es la única forma de realizar pruebas de resistencia a tierra con un multímetro.

Método de tres sondas

El método de las tres sondas utiliza dos electrodos eléctricamente independientes para medir la resistencia a tierra. Las sondas se colocan en el suelo a diferentes profundidades y se toma una lectura.

Método de cuatro sondas

El método de cuatro sondas es más preciso que el método de dos sondas, pero también es más complejo. Este método utiliza cuatro sondas colocadas en el suelo a la misma distancia entre sí. Luego se mide el voltaje entre pares de sondas y se calcula la resistencia.

Este método es preciso porque tiene en cuenta los efectos de la resistividad del suelo y el tamaño de la sonda en la resistencia del suelo. También es relativamente fácil de configurar.

El método de cuatro sondas es la forma más precisa de medir la resistencia a tierra, pero puede llevar mucho tiempo y ser difícil de configurar. Si está buscando una manera rápida y fácil de medir la resistencia a tierra, los métodos de dos o tres sondas pueden ser más adecuados. [10], [11], [12]

Precauciones de seguridad

Antes de comenzar, es importante tomar algunas precauciones de seguridad. Las pruebas de resistencia a tierra pueden ser peligrosas si no se realizan correctamente.

¿Cómo medir la resistencia de tierra con un multímetro?

Lea las instrucciones cuidadosamente

Primero, asegúrese de leer las instrucciones cuidadosamente. Si no está seguro de cómo usar el multímetro, pídale ayuda a alguien. Nunca intente resolverlo por su cuenta, ya que esto podría ser peligroso. Además, siempre siga las pautas de seguridad del fabricante. Tendrán instrucciones específicas sobre cómo usar el multímetro y qué precauciones debe tomar.

Use ropa protectora

Al realizar pruebas de resistencia a tierra, es importante usar ropa protectora. Esto incluye guantes, gafas de seguridad y una máscara facial. La razón de esto es que trabajará con electricidad. Si entra en contacto con una corriente eléctrica, podría sufrir lesiones graves o incluso la muerte.

También es importante asegúrese de que el área a su alrededor esté libre de peligros potenciales. Esto incluye quitar cualquier alambre o cable suelto del área. Si hay personas presentes mientras trabaja, asegúrese de que sean conscientes de los riesgos y que no estén en peligro.

Usa las herramientas adecuadas

Para realizar con seguridad la prueba de resistencia a tierra, necesitarás usar las herramientas adecuadas. Esto incluye un multímetro digital, guantes, gafas de seguridad y una máscara facial. Asegúrese de entender cómo usar cada herramienta antes de comenzar.

No uses el multímetro si está dañado.

Si va a utilizar un multímetro para medir la resistencia a tierra, asegúrese de que esté en buenas condiciones. Un multímetro dañado puede dar lecturas falsas, lo que podría ocasionar problemas graves. Si no está seguro de si su multímetro está dañado o no, llévelo a un profesional para que lo inspeccione.

Y aún peor, si los cables están expuestos, pueden entrar fácilmente en contacto con circuitos eléctricos vivos y causarle una descarga desagradable..

Pruebe y calibre su multímetro de antemano

Asegúrese de que su multímetro esté en buenas condiciones de funcionamiento y correctamente calibrado. Esto asegurará lecturas precisas. Para probar su multímetro, puede usar un objeto resistivo conocido como una bombilla o una resistencia.

Por ejemplo, para comprobar si una bombilla está fundida, puede medir la resistencia entre los dos terminales de la bombilla. Si la lectura está cerca de 0 ohmios, es probable que la bombilla siga funcionando. Si la lectura es infinita, lo más probable es que la bombilla esté quemada.

Para probar si una resistencia funciona correctamente, puede medir la resistencia entre sus dos terminales. La lectura debe estar cerca del valor impreso en la propia resistencia.

¿Cómo medir la resistencia de tierra con un multímetro?

Para>necesitarás usar el equipo adecuado. Hay muchos multímetros en el mercado, pero no todos son adecuados para las pruebas de resistencia a tierra. Necesitará un multímetro digital diseñado específicamente para este propósito. Los multímetros también pueden venir con diferentes funciones, así que asegúrese de elegir uno que tenga las características que necesita.

Asegúrese de que el equipo esté desconectado del tomacorriente o fuente de alimentación.

Si está probando la resistencia a tierra en un equipo vivo, podría electrocutarse. Desconecte siempre el equipo de la fuente de alimentación antes de comenzar. Si está probando la resistencia a tierra en un disyuntor, asegúrese de que el disyuntor esté apagado antes de comenzar.

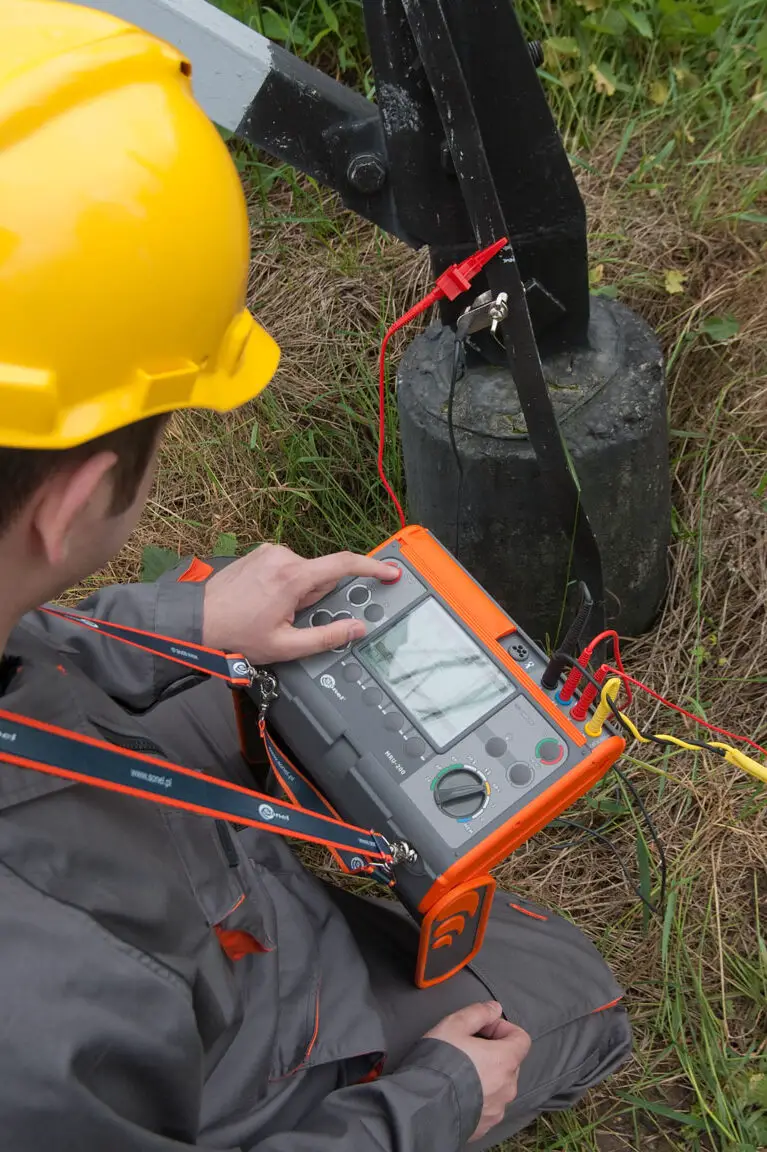

Cómo medir la resistencia de tierra con un multímetro

Ahora que conoce los conceptos básicos de las pruebas de resistencia de tierra, es hora de aprender a medir la resistencia de tierra con un multímetro. Como se mencionó anteriormente, explicaremos solo el método de dos sondas.

Desconecte su equipo de la fuente de alimentación

Para evitar posibles peligros eléctricos, siempre es una buena idea desconectar su equipo de la fuente de alimentación antes de tomar medidas. Si está trabajando con CA, asegúrese de apagar el disyuntor. Para CC, simplemente desconecte el cable negativo (-).

Obtenga un trozo de cable para equipos remotos

Si va a medir la resistencia a tierra de un equipo remoto, necesitarás un trozo de alambre conductor que sea lo suficientemente largo para llegar desde la estaca o varilla de tierra que se está probando hasta el multímetro.

Si el cable está aislado, asegúrese de quitar el aislamiento de ambos extremos para que el cable pelado quede expuesto. Esto se hace para garantizar que el multímetro haga contacto directo con el suelo que se está probando.

Configura tu multímetro en modo Ohmios

Una vez que tengas todo configurado, es hora de tomar algunas medidas. Lo primero que tienes que hacer es configura tu multímetro en modo Ohmios. En la mayoría de los multímetros, esto se hace girando el dial a la posición que tiene el símbolo Ω.

Ohm es la unidad de medida de la resistencia. El término proviene de Georg Simon Ohm, quien descubrió que existía una relación entre voltaje, corriente y resistencia.

En caso de que pueda seleccionar entre las diferentes configuraciones de ohmios, establezca el valor en al menos 100.

Configurar su multímetro correctamente asegurará que su multímetro pueda medir con precisión la resistencia. Si no está seguro de cómo configurar el dial, consulte el manual de usuario de su modelo específico de multímetro.

Enchufe los cables en los puertos correspondientes

Ahora que su multímetro está en modo de voltaje de CA, continúe y conecte los cables en los puertos correspondientes. Notarás que el multímetro tiene dos cables, uno negro y otro rojo. El cable negro va al puerto COM y el cable rojo va al puerto VΩ. Ahora está listo para medir la resistencia de tierra con su multímetro.

Toca el cable negro con el cable.

Ahora que todo está configurado, es hora de tomar una medida. El cable negro siempre se usa como tierra o cable común. Esto significa que deberá tocar el cable negro del multímetro con el cable que está conectado a tierra que se está probando. No dejes que el cable negro toque nada más mientras tomas medidas.

¿Cómo medir la resistencia de tierra con un multímetro?

Para>es importante que el cable negro haga buen contacto con el cable. Es posible que deba mantenerlo en su lugar durante unos segundos para garantizar una buena conexión. Si tiene problemas para obtener una buena conexión, intente usar una pinza de cocodrilo para conectar el cable negro al cable.

Toque otro cable a la ubicación de prueba

Una vez que se haya asegurado de que el cable negro esté tocando el cable, continúe con el otro cable. Esta vez, deberá tocar el cable rojo del multímetro en el lugar donde desea probar la resistencia a tierra. Esto se puede hacer tocando el cable directamente con la estaca de tierra o el extremo no aislado del cable de prueba.

Como con el plomo negro, es importante que se asegure de que el cable rojo tenga una buena conexión con el lugar de prueba. Si tiene problemas para obtener una buena conexión, intente usar una pinza de cocodrilo para unir el cable rojo al objeto de metal.

Verifique las lecturas

Después de asegurarse de que ambos cables estén en buen contacto, observe la pantalla del multímetro. La lectura en la pantalla es la resistencia a tierra de la ubicación que está probando.

Es importante tener en cuenta que la mayoría de los multímetros solo le darán una lectura con dos decimales. Esto significa que el valor real de la resistencia del suelo podría ser ligeramente superior o inferior al que se muestra en la pantalla.

La resistencia aceptable dependerá de la aplicación específica. Para la mayoría de las aplicaciones, una resistencia a tierra de menos de 5 ohmios se considera bueno y para algunos debería serlo no más de 1 ohmio.

Si la resistencia de tierra es demasiado alta, significa que hay demasiada resistencia entre la tierra y el equipo. Esto puede conducir a problemas con descargas eléctricas o incendios. Si no está seguro de cuál es el rango aceptable para su aplicación, consulte a un experto.

Ahora debería tener una buena comprensión de cómo medir la resistencia a tierra con un multímetro. Con este conocimiento, podrá asegurarse de que su equipo esté correctamente conectado a tierra y a salvo de peligros eléctricos. [3], [13], [14], [15]

Verifique la conexión a tierra adecuada del enchufe

Hay una última cosa que debe verificar antes de usar su multímetro para medir la resistencia a tierra y es la conexión a tierra del enchufe. La puesta a tierra del enchufe se puede volver a comprobar con un multímetro.

Configura tu multímetro en modo voltaje

Luego, tome su multímetro y configúrelo en modo de voltaje de CA. Esto es importante porque va a medir la caída de voltaje entre dos puntos y, para obtener una lectura precisa, su multímetro debe configurarse en modo de voltaje de CA. Le recomendamos que seleccione el valor de al menos 200 V para una precisión aún mayor.

Confirme la corriente que fluye a través de los tomacorrientes.

Después de configurar su multímetro en el modo de voltaje de CA, deberá confirmar que la energía fluye a través de los tomacorrientes. Determine y anote la clasificación de voltaje del tomacorriente que está probando. La mayoría de los tomacorrientes en los Estados Unidos están clasificados para 120 voltios.

Puede verificar esto enchufando una lámpara u otro aparato en el tomacorriente y midiendo el voltaje entre los cables vivo y neutral con su multímetro. Si no fluye energía a través del tomacorriente, entonces no podrá medir ningún voltaje.

Sondear los puntos de venta

¿Cómo medir la resistencia de tierra con un multímetro?

Ahora,>colóquelos en las salidas caliente y neutral. Si todo está cableado correctamente, debería ver el mismo valor en el multímetro que vio cuando midió el voltaje entre los cables vivo y neutral. El rango aceptable para el flujo de energía entre ambos es de 120V a 240V. Si ve un voltaje más bajo que eso, entonces hay un problema con la conexión a tierra de su enchufe y debe solucionarlo antes de continuar. [13], [15]

Preguntas más frecuentes

¿Puede un multímetro probar tierra?

Se puede usar un multímetro para medir la resistencia de una tierra colocando las sondas a ambos lados de la varilla de tierra. El multímetro mostrará una lectura en ohmios.

Para garantizar una lectura precisa, es importante que el multímetro esté correctamente calibrado y que las sondas estén colocadas sobre metal desnudo y limpio. Si hay pintura u otro material presente, puede interferir con la lectura.

¿Cuáles son los tres métodos más comunes para determinar la resistencia de tierra?

Existen tres métodos principales para determinar la resistencia a tierra: el método de cuatro terminales, el método de dos terminales y el método de tres polos. Todos los métodos pueden medir la resistencia del suelo sin necesidad de contacto directo con el suelo, lo cual es esencial para la seguridad.

El método de cuatro terminales es el más preciso de los tres métodos e implica medir el voltaje entre cuatro electrodos colocados en el suelo.

¿Cómo se mide la resistencia de puesta a tierra con un multímetro?

Para medir la resistencia de puesta a tierra con un multímetro, deberá conectar los cables del multímetro al electrodo de tierra y la varilla de tierra. Si está utilizando un multímetro digital, deberá configurarlo en el modo de medición de resistencia. Una vez que haya hecho esto, puede tocar las sondas con el electrodo de tierra y la varilla de tierra. La lectura en la pantalla le dará la resistencia entre estos dos puntos.

¿Cuántos ohmios es una buena tierra?

Esta es una pregunta difícil de responder, ya que depende de muchos factores, como el entorno, el equipo y el tipo de suelo. Sin embargo, en términos generales, una buena conexión a tierra debe tener una resistencia de menos de 5 ohmios.

Si está midiendo la resistencia de una varilla de tierra con un multímetro, querrá asegurarse de que el medidor esté calibrado correctamente. De lo contrario, puede obtener lecturas inexactas. Además, asegúrese de que los cables estén bien conectados al multímetro y la varilla de tierra antes de tomar la lectura.

¿Se puede probar la conexión a tierra con un multímetro?

Sí, puede probar la conexión a tierra con un multímetro. Deberá configurar el multímetro en la configuración de ohmios y colocar las sondas en la varilla de tierra y en el cable de prueba. Si la lectura es menor que uno, entonces el sistema de tierra es adecuado. Si la lectura es inferior a 5 ohmios, entonces el sistema de tierra está bien. Si la lectura es superior a 55 ohmios, es necesario mejorar el sistema de tierra.

Video útil: prueba del multímetro de puesta a tierra

Conclusión

Como puede ver, medir la resistencia de tierra con un multímetro no es difícil, pero hay algunas cosas que debe tener en cuenta. Siempre asegúrese de que la conexión a tierra esté segura y libre de corrosión. Verifique dos veces el estado de su equipo y las conexiones antes de tomar cualquier medida. Tenga en cuenta que la medición de la resistencia a tierra es solo una parte para garantizar la seguridad eléctrica. Si está trabajando con circuitos eléctricos vivos, siempre tome las precauciones adecuadas y siga todas las pautas de seguridad. Nunca trabajes solo y mantente siempre alerta.

Ahora que sabe cómo medir la resistencia a tierra con un multímetro, puede utilizar este conocimiento para solucionar cualquier problema que pueda tener con su sistema eléctrico. Si encuentra que su resistencia a tierra es demasiado alta, puede ser necesario reemplazar algunos de sus componentes eléctricos. Sin embargo, si su resistencia a tierra está dentro de los niveles aceptables, entonces puede estar seguro de que su sistema eléctrico es seguro y confiable. ¡Gracias por leer! Esperamos que esta guía haya sido útil.
