¿Cómo probar un cable coaxial sin un multímetro?

¿Necesitas comprobar la calidad de un cable coaxial pero no tienes un multímetro a mano? No te preocupes, hay otras opciones disponibles que pueden ayudarte a evaluar la integridad de tus cables. En este artículo, te explicaremos varios métodos alternativos para probar un cable coaxial sin la necesidad de un multímetro. ¡Sigue leyendo para descubrir cómo hacerlo!

¿Está buscando un nuevo cable coaxial en el mercado? Antes de realizar su compra, es importante probar el que tiene. Esto puede parecer desalentador si no tienes un multímetro, ¡pero probar un cable coaxial es bastante fácil! En esta guía, lo guiaremos a través del proceso paso a paso. También proporcionaremos algunos consejos sobre cómo solucionar problemas con su conexión coaxial. ¡Empecemos!

¿Qué es un cable coaxial?

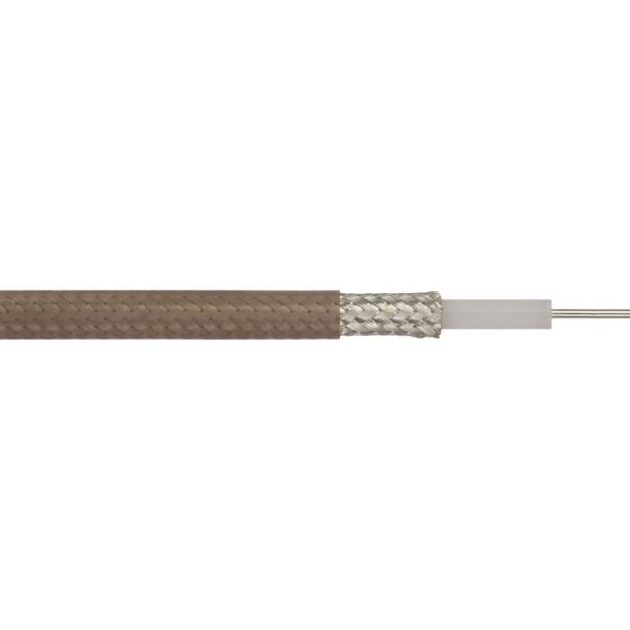

Un cable coaxial, o “coax” para abreviar, es un tipo de cable eléctrico que consta de un conductor interior rodeado por una capa aislante y un blindaje exterior. Los cables coaxiales se utilizan para transmitir señales de radiofrecuencia (RF) y se utilizan a menudo en aplicaciones como televisión por cable (CATV), circuito cerrado de televisión (CCTV) y sistemas de cine en casa.

¿Cómo probar un cable coaxial sin un multímetro?

Los> Los cables blindados tienen un conductor exterior que rodea el material dieléctrico interior y un conductor interior. El conductor externo generalmente está hecho de alambre de cobre trenzado o una lámina metálica que ayuda a proteger el material dieléctrico interno de la interferencia electromagnética (EMI). Los cables sin blindaje no tienen esta capa extra de protección.

Si bien los cables coaxiales generalmente están diseñados para tener bajas pérdidas en frecuencias de RF, con el tiempo pueden desarrollar fallas que pueden causar pérdida de señal. Probar un cable coaxial con un multímetro es una forma de determinar si un cable ha desarrollado una falla. [1]

¿Por qué pueden estropearse los cables coaxiales?

Hay algunas razones por las que los cables coaxiales pueden estropearse. La razón más común es que el material dieléctrico interno puede degradarse con el tiempo, lo que hace que el cable tenga mayores pérdidas.

Daño físico al conductor exterior también puede causar problemas. Si el conductor externo está dañado, ya no puede proteger adecuadamente el material dieléctrico interno de la EMI, lo que puede causar mayores pérdidas e interferencias.

doblarse demasiado el cable también puede causar problemas. Cuando se dobla un cable coaxial, el material dieléctrico interno puede agrietarse y romperse, lo que provoca la pérdida de señal. Incluso si el revestimiento exterior parece estar bien, no significa que el material dieléctrico interno no se haya dañado.

Como cualquier otro tipo de cable, los cables coaxiales también son susceptibles al daño por calor. Esto puede suceder si el cable se instala en un área donde está expuesto a la luz solar directa u otras fuentes de calor intenso.

Otra causa común de falla del cable coaxial es daño a los conectores. Los conectores de un cable coaxial pueden dañarse por estrés físico, como doblar o torcer el cable, o por calor excesivo. Los conectores dañados pueden causar un aumento en la pérdida de señal y también pueden crear cortocircuitos eléctricos que pueden provocar interferencias.

Finalmente, daños por agua es otro problema común que puede causar problemas con los cables coaxiales. La entrada de agua puede provocar la corrosión del conductor interior y/o del blindaje exterior. Corrosión es un gran problema que puede afectar el rendimiento de los cables coaxiales. La corrosión puede ocurrir en las interfaces del conector o en cualquier lugar a lo largo del cable. La corrosión puede provocar una mayor pérdida de señal y también puede crear una resistencia eléctrica que puede generar calor, lo que puede dañar el material dieléctrico. [2], [3]

¿Cómo probar un cable coaxial sin un multímetro?

¿Se puede probar un cable coaxial sin un multímetro?

Generalmente, los multímetros se utilizan para probar la continuidad, la resistencia y la capacitancia. Si bien puede usar un multímetro para probar un cable coaxial, no es la única herramienta que puede usar. Hay otras formas de probar un cable coaxial sin un multímetro.

Inspección visual

En algunos casos, es posible que pueda Inspeccione visualmente el cable coaxial en busca de daños. Esto es especialmente cierto si el cable está dañado en uno de los conectores. Los conectores dañados pueden causar un aumento en la pérdida de señal y también pueden crear cortocircuitos eléctricos que pueden provocar interferencias.

Si sospecha que el cable coaxial se ha dañado, es importante inspeccionar toda la longitud del cable en busca de daños físicos. Busque grietas en el material dieléctrico, roturas en el conductor exterior o cualquier otro signo de daño físico.

También es importante verifique las interfaces del conector en busca de signos de corrosión u otros daños. Los conectores corroídos o dañados pueden provocar una pérdida de señal y también pueden crear cortocircuitos eléctricos.

Si encuentra algún daño en el cable coaxial, es importante reemplazar el cable lo antes posible. Los cables coaxiales dañados pueden causar una serie de problemas, incluida la degradación de la calidad de la imagen, la interferencia e incluso la pérdida total de la señal.

Pero, ¿qué pasa si experimenta problemas con su cable pero visualmente el cable se ve bien? En este caso, deberá usar otro método para probar el cable.

Utilice un probador DSS-01

Un probador DSS-01 es un dispositivo que se puede utilizar para probar el rendimiento de los cables coaxiales sin necesidad de un multímetro.

Este tipo de comprobador lo suelen utilizar los profesionales de la industria de las telecomunicaciones, pero también lo pueden utilizar los consumidores que desean asegurarse de que sus cables coaxiales funcionan correctamente. El probador consta de dos partes: un transmisor y un receptor. El transmisor envía una señal que es recibida por el receptor. Si la señal es lo suficientemente fuerte, se escuchará a través del altavoz del receptor. Si la señal es demasiado débil, no se escuchará. Algunos modelos usan luces para representar la fuerza de la señal, más sobre eso más adelante.

Inserte el cable coaxial al probador

El primer paso es inserte el cable coaxial en el probador. El transmisor estará en un extremo del probador y el receptor estará en el otro.

¿Cómo probar un cable coaxial sin un multímetro?

Simplemente inserte el cable de la misma manera que lo inserta en un televisor u otro dispositivo. Si el cable no está correctamente insertado, no hará una buena conexión y la señal será débil. Asegúrese de que la conexión sea firme antes de continuar.

El contacto entre el cable y el probador debe ser firme. para obtener una lectura precisa. Si la conexión no es firme, la señal será más débil y es posible que no obtenga una lectura precisa.
Enciende el probador
Una vez que el cable esté correctamente insertado, puede encender el probador. Espere unos 10 segundos que la señal se estabilice antes de continuar.
Evaluar los resultados
Esto dependerá del modelo de probador que posea, pero la mayoría de los probadores tendrán algunas formas diferentes de evaluar los resultados.

Algunos modelos simplemente tendrán una luz que se enciende si la señal es lo suficientemente fuerte. Otros te lo notificarán con un sonido.

Normalmente, si la señal es fuerte, verá una luz verde en su probador. Si la señal es débil, verá una luz roja en cambio.

Si tiene un modelo de solo sonido, entonces quieres escuchar un pitido fuerte. Si el pitido es débil o no escucha ningún pitido, entonces la señal es débil.

Los resultados positivos muestran que existe una continuidad dentro del cable, lo que significa que el conductor no está interrumpido y el dieléctrico también está intacto.
Una vez que haya evaluado los resultados, puede proceder en consecuencia. Si la señal es fuerte, entonces su cable está funcionando correctamente. Sin embargo, si la señal es débil, es posible que deba reemplazar el cable. [1]

Prueba de cable coaxial con módem

Incluso más simple que el probador DSS-01 es use su módem para probar el cable coaxial. Tenga en cuenta que esta opción solo está disponible si tiene un cable coaxial que proporciona conexión a Internet.

Para probar el cable coaxial con su módem, simplemente conéctelo a su módem y encienda el dispositivo. Si el cable coaxial funciona correctamente, debería poder conectarse a Internet y navegar normalmente.

Si tiene problemas para conectarse a Internet o su conexión es lenta, es posible que haya un problema con su cable coaxial. Intente probar el cable con un multímetro para ver si hay algún daño.

También puede intentar conectar cables coaxiales a un decodificador de TV o cualquier otro dispositivo que utilice una entrada coaxial. Si el dispositivo no puede recibir una señal, es posible que haya un problema con el cable. [1]

¿Cómo probar un cable coaxial sin un multímetro?

Preguntas más frecuentes

¿Cómo se prueba una salida coaxial sin un multímetro?

Puede probar manualmente la conectividad de su salida coaxial sacándola de su módem y volviendo a enchufar el módem en cada salida coaxial una por una, hasta que encuentre la muerta. Si tiene problemas para conectarse a Internet, entonces sabe que algo anda mal con su cable coaxial.

¿Cómo saber si un cable coaxial está vivo sin un probador?

Desafortunadamente, no existe una forma segura de probar un cable coaxial en vivo sin usar un multímetro. Se requieren tanto el multímetro como el probador DSS-01 para probar un cable coaxial de manera adecuada y segura.

La única otra forma de probar si un cable coaxial está vivo es mediante un proceso de eliminación. Si tiene varios cables coaxiales conectados a su casa y uno de ellos no funciona, puede suponer que el cable no está activo. Para estar seguro, use un multímetro para verificar la continuidad en el cable coaxial sospechoso. Si no hay continuidad, lo más probable es que el cable no esté activo.

Si está probando una instalación nueva y no tiene ningún otro cable al que hacer referencia, deberá usar un multímetro o un probador DSS-01.

¿Cómo sé si mi cable coaxial es bueno?

Si tiene un cable coaxial y no está seguro de si es bueno, las pruebas visuales y de rendimiento son la mejor manera de determinar si es necesario reemplazar el cable. Para probar un cable coaxial, primero verifique que no haya daños visibles, como grietas, deshilachado o torceduras. Una vez que haya determinado que el cable no está físicamente dañado, conecte un extremo del cable a su televisor u otro dispositivo y el otro extremo a su antena o salida de cable. Si está utilizando una antena, asegúrese de que esté correctamente conectada y colocada. Encienda su televisor y busque canales. Si puede recibir una imagen clara sin interferencias, lo más probable es que su cable coaxial esté en buenas condiciones de funcionamiento. Sin embargo, si experimenta una mala calidad de imagen o mucha interferencia, esto podría ser una indicación de que su cable coaxial necesita ser reemplazado.

¿Cómo puedo probar mi cable sin un multímetro?

Si no tiene un multímetro, hay algunas otras formas en que puede probar su cable coaxial. Una forma es usar un módem para probarlo. Otra forma es usar un probador DSS-01.

Si está utilizando un módem para probar su cable coaxial, lo primero que deberá hacer es conectar un extremo del cable al módem. Una vez que haya hecho eso, deberá encender el módem y probar la conexión a Internet. Si la conexión funciona, lo más probable es que el cable también funcione.

Si está utilizando un probador DSS-01, lo primero que debe hacer es conectar un extremo del cable al probador. Una vez que haya hecho eso, deberá encender el probador y esperar a que termine de probar el cable. Si la prueba es exitosa, lo más probable es que el cable funcione.

Video útil: Cómo probar el cable coaxial con un multímetro – TheSmokinApe

Conclusión

Los cables coaxiales son esenciales para muchos tipos de equipos electrónicos y es importante saber cómo probarlos correctamente. Y esto se puede hacer incluso si no tienes un multímetro. Con las herramientas adecuadas y un poco de conocimiento, puede probar fácilmente sus cables coaxiales y asegurarse de que funcionen correctamente. Una de esas opciones es un probador DSS-01.

Los probadores DSS-01 están disponibles para su compra en línea y en la mayoría de las tiendas de electrónica. Son un pequeño dispositivo de mano que es fácil de usar. Simplemente conecte el probador al cable coaxial que desea probar y siga las instrucciones de nuestro artículo. El DSS-01 le permitirá saber si hay alguna pérdida de señal o degradación en el cable.

También puede probar los cables coaxiales para la conectividad a Internet simplemente conectándolos al módem y conectándose a Internet. Si puede conectarse, entonces el cable coaxial es bueno.

¡Gracias por leer! Esperamos que este artículo haya sido de ayuda. Si tiene más preguntas, no dude en dejar un comentario a continuación o contáctenos directamente. Y asegúrese de consultar nuestros otros artículos para obtener más consejos e información. ¡Qué tengas un lindo día!
