Cómo probar un interruptor de luz con un multímetro

¡Bienvenido al fascinante mundo de la electricidad en el hogar! Si alguna vez te has preguntado si ese interruptor de luz que parece tener vida propia realmente está funcionando como debería, has llegado al lugar indicado. Probar un interruptor de luz con un multímetro es una habilidad esencial que no solo te permitirá diagnosticar problemas eléctricos, sino que también te ofrecerá la confianza necesaria para manejar tareas de mantenimiento en tu hogar. En este artículo, te guiaremos paso a paso a través del proceso, asegurándonos de que te sientas cómodo y seguro al trabajar con electricidad. ¡Prepárate para convertirte en el experto en electricidad de tu casa y descubrir si tus interruptores están a la altura!

Si alguna vez te has preguntado cómo comprobar si un interruptor de luz funciona correctamente, entonces estás en el lugar correcto. En este artículo, te enseñaremos cómo probar con un multímetro si tu interruptor de luz está funcionando bien o si necesita ser reemplazado. ¡Sigue leyendo y conviértete en un experto en pruebas eléctricas!

¿Tu luz ha dejado de funcionar?

¿Ha cambiado la bombilla y ha realizado pruebas en el portalámparas, pero aún no ha encontrado dónde está el problema?

En caso afirmativo, entonces otro componente para hacer un diagnóstico es su interruptor de luz.

Este podría ser el culpable. Lamentablemente, no mucha gente sabe cómo llevar a cabo este sencillo proceso.

En esta guía, le daremos un proceso paso a paso sobre cómo probar un interruptor de luz con un multímetro.

Vamos a entrar.

Cómo probar un interruptor de luz con un multímetro>¿Cómo funciona un interruptor de luz?

Un interruptor es un dispositivo eléctrico que interrumpe el flujo de corriente dentro de un circuito.

Por lo general, viene como un interruptor de palanca, pero también viene en diferentes estilos, como botones pulsadores y balancines.

Cuando se enciende el interruptor, el circuito se cierra y se permite que la corriente fluya hacia el dispositivo eléctrico apropiado.

Cuando se apaga, el circuito se abre y el camino por el que viaja la corriente se acorta.

Esta es solo la anatomía básica de un interruptor de luz, y cómo funciona en última instancia depende del tipo de interruptor de luz que sea.

Cómo probar un interruptor de luz con un multímetro>Tipos de interruptor de luz

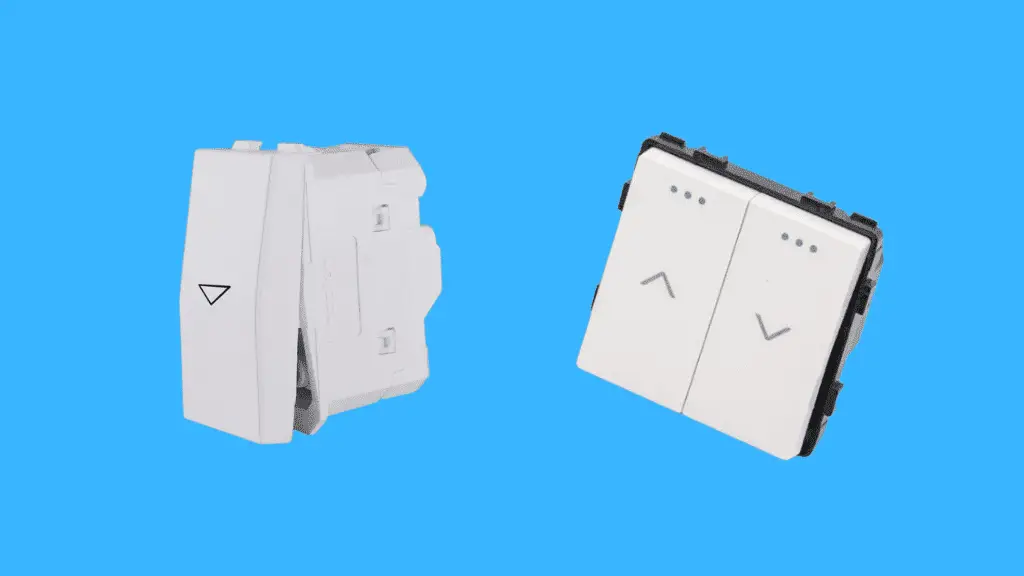

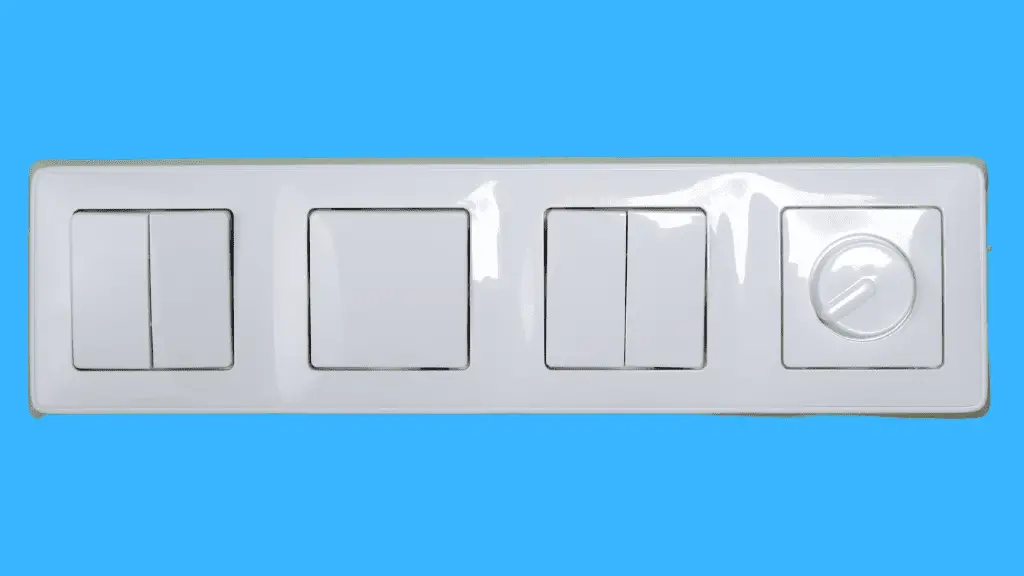

Hay tres principales tipos de interruptores de luz; interruptor unipolar, interruptor de tres vías e interruptor de cuatro vías.

Los interruptores de luz unipolares y de tres vías son los tipos más comunes que se encuentran en los hogares.

El interruptor de cuatro vías se encuentra más comúnmente en salas y pasillos grandes.

Un interruptor unipolar es el interruptor más básico que tiene distinciones claras entre encendido y apagado.

Una puerta de metal se cierra y conecta los dos cables cuando se enciende el interruptor, y viceversa.

El interruptor de tres vías se usa para controlar una lámpara desde dos ubicaciones diferentes.

Contiene un cable (generalmente) negro que contiene corriente viva (un solo polo común) y dos cables que van entre los dos interruptores (viajeros).

Se utiliza un interruptor de cuatro vías si desea controlar una lámpara desde tres o más ubicaciones diferentes.

La configuración es como un interruptor de tres vías, con la adición de más viajeros como la única diferencia.

Cómo probar un interruptor de luz con un multímetro>Herramientas necesarias para probar el interruptor de luz

Las herramientas que necesita para ejecutar un diagnóstico en un interruptor de luz incluyen

  • un multímetro,
  • puntas de prueba del multímetro,
  • probador de voltaje,
  • Y Destornillador.

El instrumento más crucial para evaluar interruptores de luz y otros equipos electrónicos es el multímetro.

Cómo probar un interruptor de luz con un multímetro

  • Corte la energía en su hogar
  • Esta es una medida preliminar importante que debe tomar, ya que debe quitar el interruptor de la luz de la pared para probarlo.

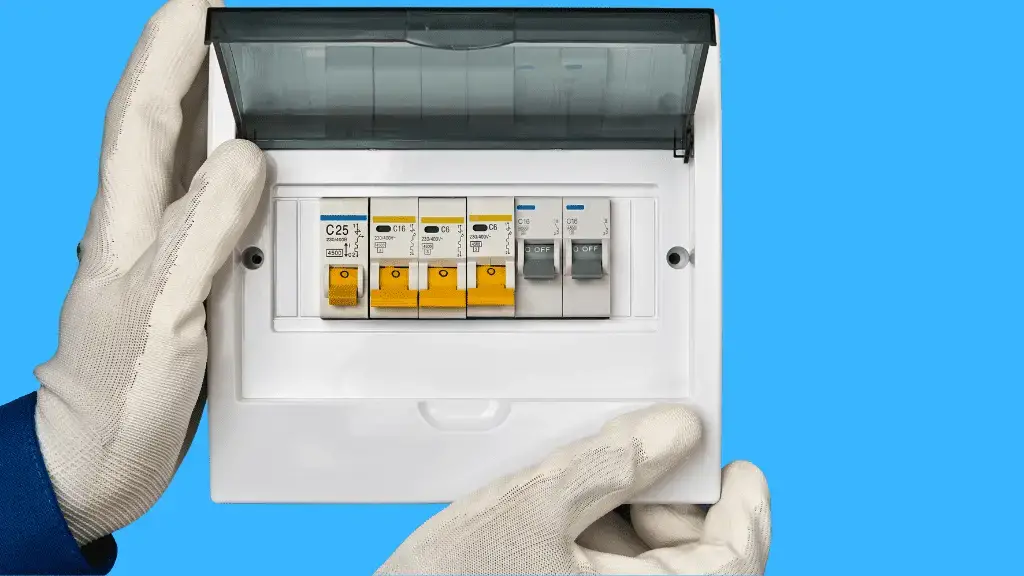

    Para garantizar su seguridad, diríjase a la caja de interruptores de su hogar y active los interruptores apropiados.

    Si usa una caja de fusibles, simplemente desconecte el fusible de los terminales.

    Cómo probar un interruptor de luz con un multímetro>Sin embargo, esto no es todo. Desea estar absolutamente seguro de que no hay energía en el interruptor de la luz antes de proceder a sacarlo.

    Para hacer esto, simplemente use un probador de voltaje sin contacto para verificar el voltaje dentro de los cables.

    Si todavía hay voltaje, regrese a su disyuntor o caja de fusibles y active el interruptor apropiado o quite el fusible correcto.

  • Identificar el tipo de interruptor de luz
  • Como se ha comentado anteriormente, existen hasta tres tipos de interruptores de luz. Antes de desconectar los cables, verifique qué tipo de interruptor ha instalado.

    Esto es importante porque el tipo de interruptor de luz que usa determina dónde coloca las sondas del multímetro para la prueba.

    Cómo probar un interruptor de luz con un multímetro>También anota dónde va cada cable, para no mezclarlos al volver a conectarlos.

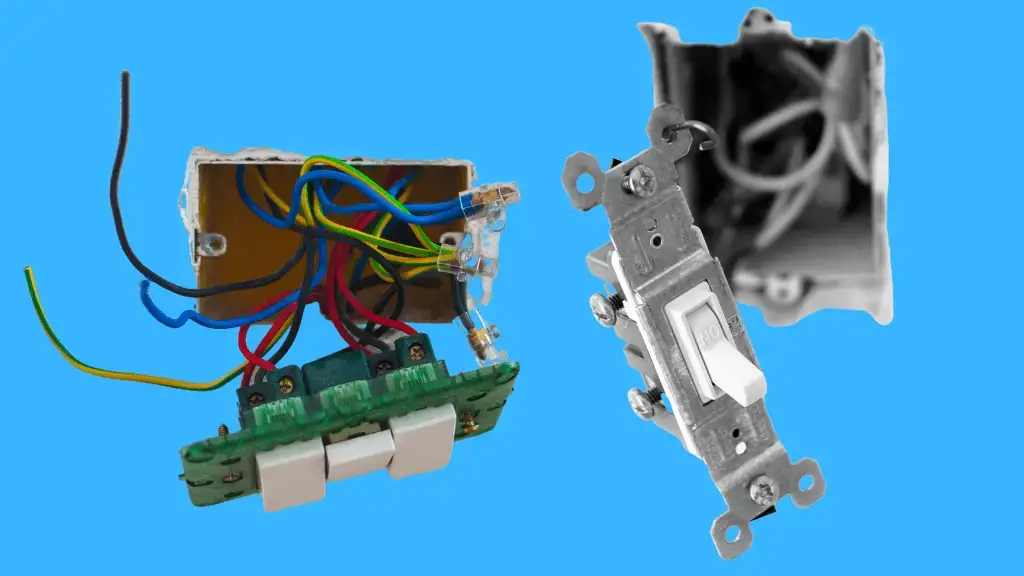

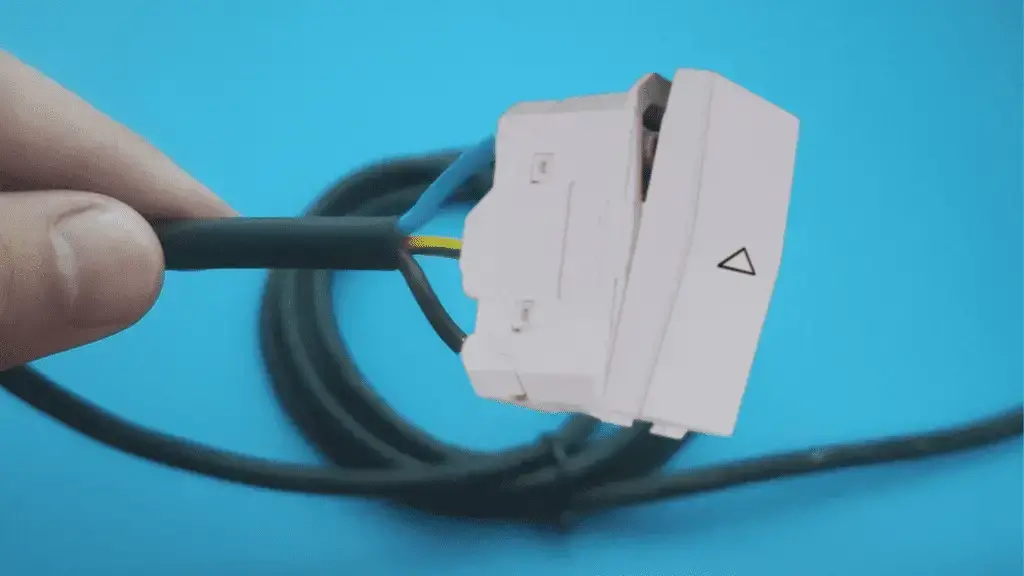

  • Separar el interruptor
  • Ahora, desconecta el interruptor de los cables para liberarlo.

    Simplemente use un destornillador para aflojar los tornillos en los terminales y saque todos los cables.

    Si los cables se conectaron a través de conexiones de ajuste a presión, use un destornillador para activar la pestaña de liberación y liberarlos.

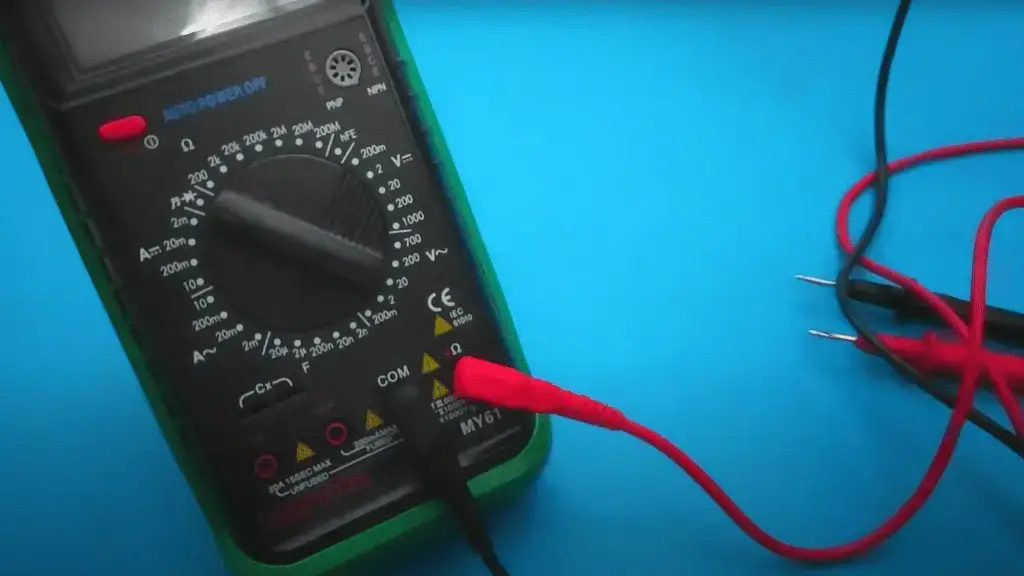

    Cómo probar un interruptor de luz con un multímetro>Configure el multímetro en continuidad u ohmios

    Con un interruptor de luz pretendemos realizar un diagnóstico sobre el estado de su circuito eléctrico.

    Verificamos si el circuito tiene un cortocircuito o permanece permanentemente abierto debido a daños.

    Para verificar la continuidad dentro del circuito del interruptor de luz, configure su multímetro en modo de continuidad.

    Cómo probar un interruptor de luz con un multímetro>Si su multímetro no tiene el modo de continuidad, utilice la configuración de ohmios.

    Esto verifica la resistencia dentro del circuito y ayuda a identificar si hay daños dentro de él o no.

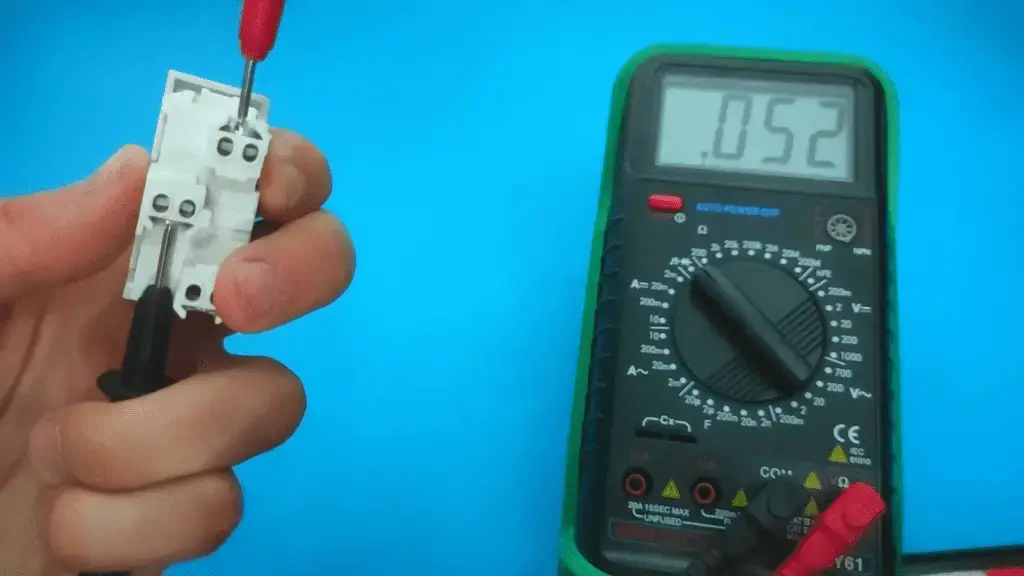

  • Coloque sondas de multímetro en terminales de tornillo
  • Recuerde que hablamos sobre cómo el tipo de interruptor de luz que tiene determina dónde coloca las sondas de su multímetro.

    Para un interruptor de un solo polo, simplemente coloque la sonda del multímetro en los dos terminales de tornillo. Es el más sencillo de realizar.

    Con un interruptor de tres vías, coloque una punta de prueba del multímetro en la terminal «común» que generalmente viene en color negro.

    Coloque la otra sonda del multímetro en cualquiera de los otros terminales «viajeros».

    Cómo probar un interruptor de luz con un multímetro>Para el interruptor de cuatro vías, coloca una sonda del multímetro en uno de los terminales de tornillo oscuros y coloca la otra sonda en el terminal más claro del mismo lado del interruptor.

    Este otro terminal puede ser de latón.

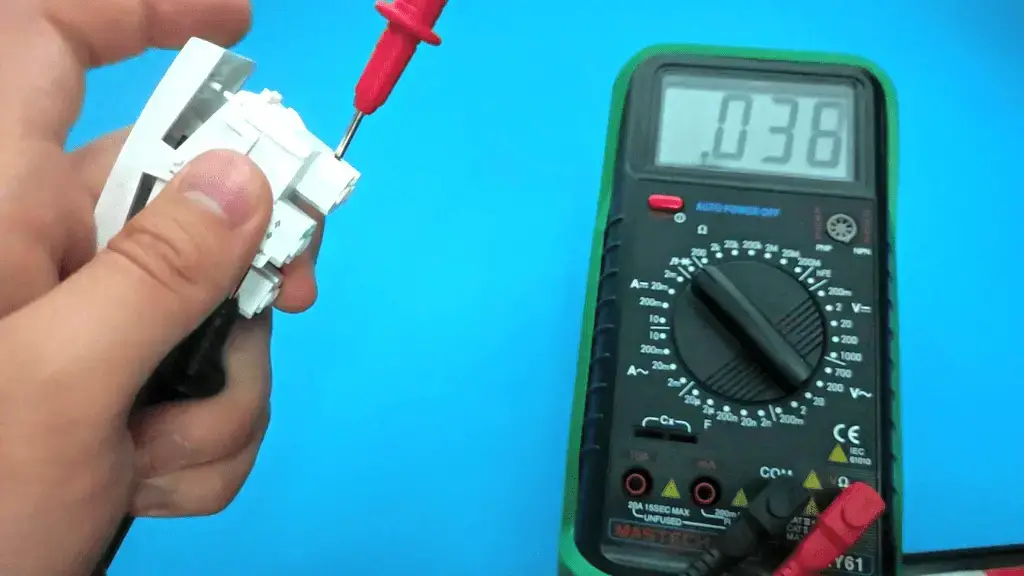

  • Evaluar resultados
  • Ahora, para completar la prueba, encienda el interruptor y vea lo que le presenta el multímetro.

    Si el multímetro emite un pitido o muestra una lectura de «0» cuando se enciende la tapa, entonces el interruptor de la luz está en buenas condiciones.

    Esto significa que el circuito está completo, como se esperaba.

    Cuando la tapa está apagada, rompes el circuito. Con un buen interruptor de luz, el multímetro permanece en silencio o te presenta una lectura de «1».

    Si el interruptor de la luz está averiado, el multímetro permanece en silencio o le presenta una lectura de «1», incluso cuando el interruptor se ha activado.

    Cambie el interruptor si experimenta esto.

    Si estos pasos son un poco confusos, aquí hay un video que lo guía a través de todo lo que necesita saber para probar un interruptor de luz con un multímetro.

  • Reconectar el interruptor de luz
  • Si determina que el interruptor de la luz está dañado, debe reemplazarlo.

    Al hacer esto, es recomendable obtener el mismo tipo de interruptor de luz que quitó de la pared.

    Obtiene un interruptor de luz con las mismas clasificaciones de amperaje y voltaje.

    Esto hace que sea más fácil volver a conectar los cables tal como los encontró y asegura que no haya problemas en el futuro.

    Atornille firmemente los cables en los terminales apropiados y vuelva a atornillar el interruptor en la pared. Prueba para ver que todo funciona bien.

    Preguntas frecuentes

    ¿Cómo puede saber si un interruptor de luz está activo?

    Use un probador de voltaje sin contacto para verificar el voltaje dentro de los cables. Cuando coloque el probador cerca del cable, verifique si el probador se ilumina o emite un pitido. Esto indica que el interruptor de la luz está activo.

    ¿Cómo saber si un interruptor de luz está dañado?

    Cuando un interruptor de luz está mal, es posible que sus bombillas no se enciendan. También puede escuchar un zumbido, un crujido, un clic o un estallido cuando gira el control. Un interruptor defectuoso también puede estar caliente cuando se toca.

    ¿Qué causa que un interruptor de luz deje de funcionar?

    Un interruptor de luz puede estropearse cuando hay una sobrecarga en su circuito. Los componentes físicos también pueden dañarse debido al uso y desgaste al encender y apagar el controlador.

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    Cómo ⁢Probar‌ un Interruptor de Luz con un Multímetro

    ¡Bienvenido ‌al ‍fascinante ​mundo de la electricidad en el hogar! Si alguna vez te has preguntado si ese interruptor de luz que parece tener vida propia realmente está funcionando como debería, has llegado al lugar indicado. Probar ⁤un interruptor de luz con un⁣ multímetro es una habilidad esencial que no solo te permitirá diagnosticar problemas‌ eléctricos, sino que también te ofrecerá la confianza necesaria para manejar ‍tareas de mantenimiento en tu‍ hogar. En este ⁢artículo, ⁤te guiaremos paso a paso a través del proceso, asegurándonos⁤ de que ‍te sientas cómodo y seguro al trabajar con electricidad. ¡Prepárate para convertirte en el experto en electricidad de tu casa y descubrir si tus‍ interruptores están a ⁢la altura!

    ¿Qué es ‍un Interruptor de Luz?

    Un interruptor ‌es un ⁤dispositivo eléctrico que interrumpe⁣ el flujo de corriente ​dentro de un circuito. Cuando se⁢ enciende el interruptor, el circuito se‌ cierra y se permite ‍que‌ la‍ corriente fluya hacia el dispositivo eléctrico. Cuando se apaga, el circuito se abre y el flujo de corriente⁤ se interrumpe.

    Tipos de Interruptores ‌de Luz

    Existen tres tipos principales de interruptores de ⁢luz:

    1. Interruptor unipolar: Controla⁣ una sola luz y ⁣tiene solo dos posiciones: encendido y apagado.
    2. Interruptor de tres vías: Permite controlar una‍ luz desde dos ubicaciones diferentes.
    3. Interruptor de cuatro⁢ vías: Utilizado para controlar una ‍luz ​desde tres o más ubicaciones.

    Herramientas‌ Necesarias para ‍Probar un Interruptor ‌de Luz

    • Multímetro
    • Puntas de prueba del multímetro
    • Probador de voltaje
    • Destornillador

    Cómo Probar un Interruptor de Luz con un Multímetro

    1. Corte la energía: Antes de comenzar, ⁤apaga‍ la energía desde ⁣el panel eléctrico de tu hogar⁤ para garantizar tu ‌seguridad.
    2. Identifica el tipo de interruptor: Revisa qué tipo de interruptor⁤ tienes instalado⁢ para ⁢saber cómo realizar la prueba correctamente.
    3. Desconecta el interruptor: Utiliza un destornillador para aflojar los ⁣tornillos y separar los ​cables ⁢del interruptor.
    4. Configura el multímetro: Ajusta el multímetro en modo de ⁢continuidad o en ohmios para verificar la resistencia.
    5. Coloca ⁢las sondas en ⁣los terminales: Inserta las sondas del⁤ multímetro en los ​terminales correctos según el tipo de‌ interruptor que estés probando.
    6. Evalúa los resultados: ⁢Enciende el interruptor y observa las ​lecturas‌ del multímetro. Un​ pitido o⁢ una lectura de «0»⁣ indican que el interruptor está en buenas ⁤condiciones.

    Conclusiones

    Probar⁤ un interruptor de ⁤luz⁣ con un multímetro es‌ un proceso sencillo que te permitirá diagnosticar problemas eléctricos ⁢de manera efectiva. Siguiendo estos pasos, podrás asegurar ‍que‌ tus interruptores‌ de luz‌ funcionan correctamente y⁣ mantener ⁣la seguridad en tu hogar.

    Preguntas Frecuentes (FAQs)

    ¿Qué hacer si el interruptor⁣ de luz⁣ no está funcionando después de ⁢la prueba?

    Si tras ⁢realizar la prueba ‍el interruptor no funciona, es probable que necesites reemplazarlo. Revisa los cables de ⁣conexión‌ y asegúrate de ⁣que‌ no estén dañados. Si es necesario, busca asistencia profesional para realizar el cambio⁣ de tu interruptor.

    ¿Puedo utilizar​ el‍ multímetro para probar otros aparatos eléctricos?

    Sí, un multímetro ‍es una herramienta ⁢versátil ⁢que‌ se ⁣puede utilizar para probar diversas aplicaciones eléctricas, incluyendo ‌dispositivos electrónicos, ⁣conexiones de batería y ⁤paneles solares, entre otros.

    ¿Los interruptores‍ de luz tienen ​una vida‍ útil⁤ definida?

    Sí, los interruptores de luz pueden⁤ desgastarse con el tiempo debido al uso repetido. Por lo general, ⁣se espera que​ funcionen adecuadamente durante ‍varios años, pero puede ser necesario reemplazarlos si experimentas problemas frecuentes.

    ¿Es seguro trabajar con⁣ electricidad?

    Si‍ bien muchas tareas eléctricas pueden⁢ ser realizadas por ‍aficionados en casa, siempre es⁣ importante​ proceder ‌con precaución y seguir las medidas de seguridad adecuadas. Si no te sientes seguro, es recomendable contactar a un electricista profesional.

    Referencias

    Para más información sobre el uso del multímetro ‌y​ la electricidad en el hogar, ​puedes visitar los siguientes⁣ enlaces:
