¿Cómo probar un regulador de voltaje con un multímetro?

En el mundo de la electrónica, uno de los componentes más importantes es el regulador de voltaje. Este pequeño dispositivo controla la cantidad de electricidad que fluye a través de un circuito para asegurar que siempre sea constante. Sin embargo, cuando se trata de probar un regulador de voltaje, muchos aficionados a la electrónica no saben exactamente qué hacer. En este artículo, vamos a explicarte cómo probar un regulador de voltaje con un multímetro, paso a paso. ¡No te lo pierdas!

Un regulador de voltaje es un componente importante en cualquier dispositivo electrónico. Ayuda a garantizar que se suministre el voltaje correcto a los componentes electrónicos y también los protege de daños debido a picos de voltaje. Se puede usar un multímetro para probar un regulador de voltaje para ver si funciona correctamente. Así es como puedes hacerlo.

Contenido

¿Qué es un regulador de voltaje?

Un regulador de voltaje es un componente importante que se encuentra en la mayoría de los dispositivos eléctricos y electrónicos. Ayuda a mantener el voltaje de salida del dispositivo dentro de límites aceptables, asegurándose de que no baje ni suba demasiado.

Los reguladores de voltaje se usan típicamente para regular el voltaje de las baterías, alternadores u otras fuentes de energía de CC. [1]

¿Cómo probar un regulador de voltaje con un multímetro?

¿Qué>

Un multímetro es un dispositivo electrónico que puede medir varios parámetros, como voltaje, corriente y resistencia.

Tiene dos sondas que se conectan a los puntos de prueba. Las lecturas de un multímetro se muestran en una pantalla digital o en un indicador analógico. La mayoría de los multímetros tienen tres rangos en los que miden estas lecturas: CA (corriente alterna), CC (corriente continua) y ohmios (resistencia).

¿Cómo probar un regulador de voltaje con un multímetro?

Probar un regulador de voltaje con un multímetro es una parte importante del mantenimiento regular, ya que ayuda a identificar cualquier problema potencial que pueda estar presente. El proceso es relativamente sencillo e implica medir los voltajes de entrada y salida en varios puntos del circuito.

Comience ajustando su multímetro al rango de voltaje de CC adecuado, asegurándose de que esté configurado en 20 V o más. Esto debería reflejar lo que espera en términos de voltaje de entrada. Posteriormente, conecte un cable a tierra (negro) y luego toque la otra sonda en cada terminal del circuito del regulador. Asegúrese de documentar y examinar estas lecturas para asegurarse de que cumplan con los requisitos estándar de su dispositivo.

Una vez que haya obtenido todas sus medidas de entrada, desconecte la alimentación del circuito del regulador y desconecte todas las conexiones, excepto la conexión a tierra. Cambie el multímetro a la configuración de voltaje de CC y ajuste el rango a 5V o superior (Debe coincidir con el voltaje de salida esperado). Conecte uno de sus cables a tierra (negro) y luego toque la otra sonda a cada terminal en el circuito del regulador. Esto le dará una lectura del voltaje de salida. Compare estas lecturas con las obtenidas anteriormente y asegúrese de que estén dentro de las especificaciones de su dispositivo.

Una vez que haya completado todos estos pasos, puede estar seguro de que su regulador de voltaje está funcionando correctamente. Recuerde, si alguna medida está fuera de lo que debería ser, es hora de considerar reemplazar su regulador de voltaje, ya que es posible que ya no brinde la protección adecuada contra picos o sobretensiones eléctricas peligrosas. [2]

Síntomas principales de reguladores de voltaje defectuosos

Uno de los indicadores de que su regulador de voltaje está fallando es si produce un voltaje de salida que no es consistente. Esto se puede ver como una fluctuación en las lecturas actuales cuando usa un multímetro para medir los voltios de salida. Si hay caídas repentinas en el voltaje, a menudo esto es indicativo de un mal regulador.

¿Cómo probar un regulador de voltaje con un multímetro?

Otro> Si un componente se calienta demasiado, puede reducir su vida útil y eventualmente provocar una falla total. El calor generado por reguladores defectuosos puede acumularse con el tiempo y causar daños permanentes si no se controla.

Una tercera pista de que su regulador de voltaje puede estar funcionando mal es si tiene una salida de corriente baja o si está completamente inactivo en ocasiones. Los reguladores de voltaje que no producen suficiente corriente para el dispositivo en el que están instalados pueden causar una variedad de problemas. Esto incluye un voltaje de salida inestable, o incluso ninguna salida.

Finalmente, si su regulador produce demasiada corriente, también puede ser un indicador de un componente defectuoso. Demasiada corriente puede provocar daños en otros componentes e incluso una sobrecarga en el circuito mismo.

Al probar su regulador de voltaje con un multímetro y ser consciente de estos síntomas comunes, puede evitar daños mayores a su sistema y prolongar su vida útil. Saber cómo identificar un regulador de voltaje defectuoso es esencial para cualquier persona que trabaje con productos electrónicos.

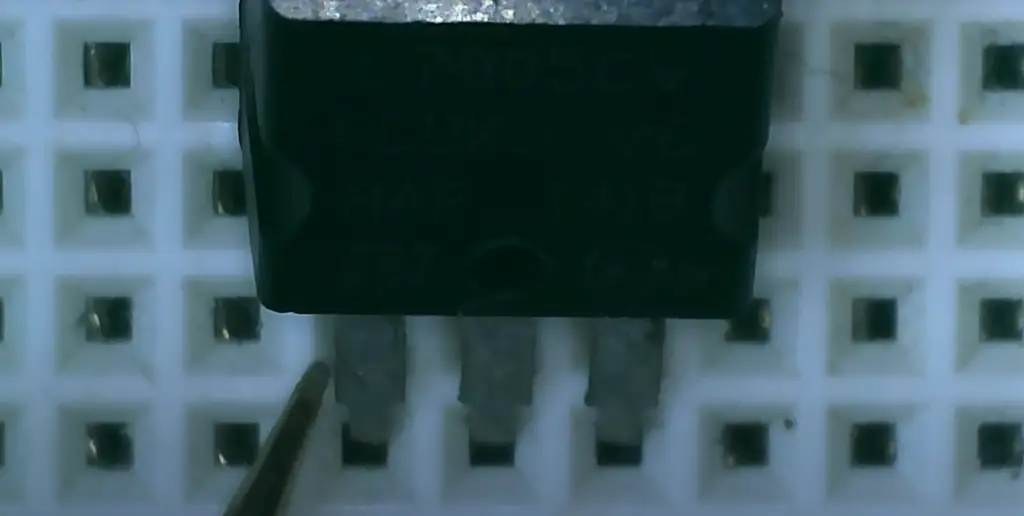

Prueba de un regulador de voltaje de 3 terminales

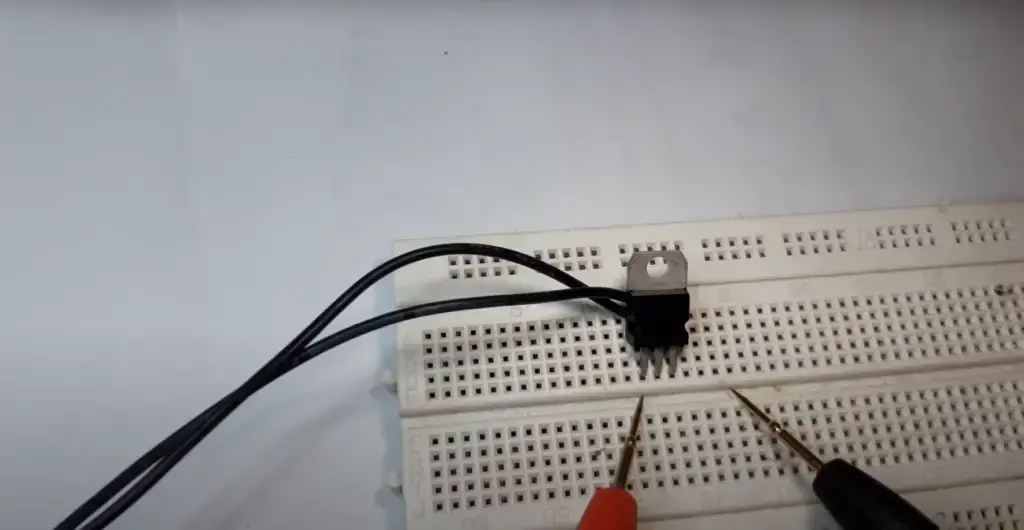

Primero, asegúrese de que la fuente de alimentación al regulador esté apagada. Deberá conectar los cables de su multímetro a las terminales de salida y tierra del regulador de voltaje. La polaridad de su medidor debe configurarse para voltios de CC si está utilizando un multímetro analógico.

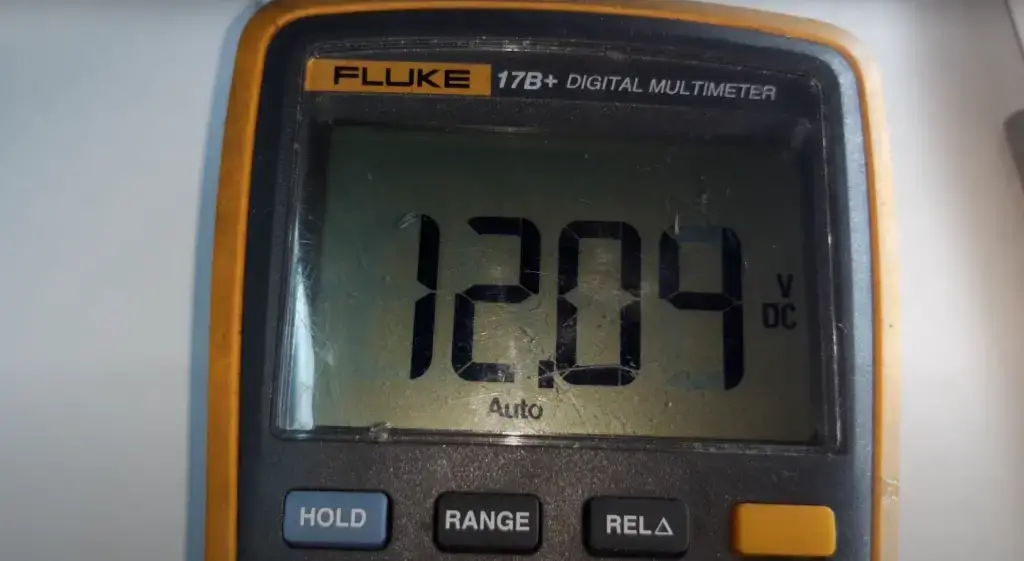

A continuación, encienda la alimentación y mida el voltaje entre el terminal de salida y el terminal de tierra. Esto debería leer cerca del valor nominal que se encuentra en una hoja de datos o impreso en su parte. Si lee algo diferente a eso, es posible que tenga un regulador defectuoso y podría dañar los componentes conectados a él si no se atiende.

También puede usar un multímetro digital con una función de seguimiento dual que le permite monitorear tanto la salida como la entrada a la vez. Esto le dará una mejor indicación de si el regulador está funcionando correctamente o no.

Finalmente, si su regulador de voltaje tiene una terminal adicional para el pin de ajuste, entonces puede probarse usando una resistencia en serie con el cable de tierra. La resistencia debe ajustarse hasta que obtenga una lectura que esté dentro de la tolerancia de la salida regulada. Si esto no funciona, podría indicar que su regulador de voltaje está defectuoso y necesita ser reemplazado.

Una vez que haya terminado de probar su regulador de voltaje, asegúrese de apagar la fuente de alimentación y desconectar cualquier componente conectado si es necesario. Esto ayudará a garantizar que no se produzca ningún otro daño al continuar utilizando el dispositivo con un componente defectuoso en su interior. [3]

¿Cómo funciona un regulador de voltaje de automóvil?

El regulador de voltaje de un automóvil es un componente eléctrico que ayuda a regular y mantener el nivel de voltaje correcto en el sistema eléctrico de un vehículo. Lo hace tomando la salida del alternador, que puede variar ampliamente según la carga y la velocidad del motor, y convirtiéndola en un generador estable. 12 voltios que permiten que todos los componentes electrónicos funcionen correctamente.

El regulador funciona comparando el voltaje de entrada con un voltaje de referencia, generalmente alrededor de 14,4 V a 15 V (según la marca/modelo), luego ajusta su salida según sea necesario controlando la cantidad de corriente que pasa a través de los devanados de campo en el alternador para producir más o menos potencia. Este proceso mantiene los componentes electrónicos de su automóvil funcionando sin problemas y al mismo tiempo los protege de daños causados ​​por demasiado o muy poco voltaje.

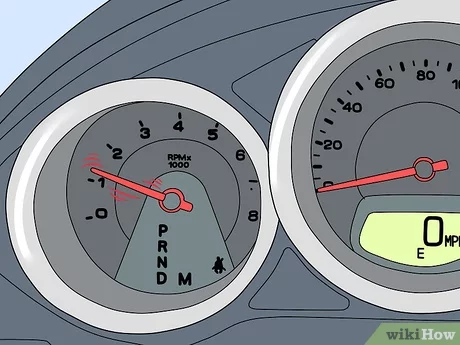

¿Cómo probar un regulador de voltaje con un multímetro?

El>La lectura debe ser de alrededor de 12 V o ligeramente superior; si es más bajo que eso o fluctúa significativamente, entonces es posible que sea necesario reemplazar el regulador. También debe verificar si hay signos visibles de daño en la unidad, como cables derretidos o conexiones quemadas. Si todo lo demás falla, haga que un profesional inspeccione y reemplace la pieza según sea necesario.

En general, mantener el regulador de voltaje de su automóvil en buenas condiciones es esencial para garantizar que su motor funcione sin problemas y que todos los componentes electrónicos estén protegidos contra sobretensiones o caídas de energía. Con un poco de prueba y mantenimiento, puede estar seguro de que su automóvil funcionará de manera óptima durante los próximos años. [4]

¿Puede un mal regulador de voltaje arruinar una batería?

Sí, un mal regulador de voltaje puede arruinar una batería. Un regulador de voltaje defectuoso puede sobrecargar la batería y provocar su destrucción. Demasiada carga puede hacer que el líquido electrolítico de la batería se evapore y ya no funcione correctamente. Esto no solo reducirá la vida útil de la batería, sino que también podría generar condiciones peligrosas, como fugas de ácido o incluso explosiones.

Para evitar que esto suceda, es importante probar regularmente su regulador de voltaje con un multímetro para asegurarse de que funciona correctamente. Si sospecha que su regulador de voltaje puede estar defectuoso, haga que un técnico experimentado lo inspeccione para un diagnóstico y reparación adecuados.

¿Cómo probar un regulador de voltaje con un multímetro?

¿Se>

No, no debe conducir con un regulador de voltaje defectuoso. Un regulador de voltaje defectuoso puede causar problemas, como que la batería se agote más rápido de lo normal o incluso que el motor se cale si no puede mantener el sistema eléctrico en el nivel correcto. También puede provocar algunos problemas más graves, como cortocircuitos en otros componentes del vehículo y causar más daños en el futuro.

Si su regulador de voltaje no funciona correctamente, es mejor que un mecánico profesional lo inspeccione y lo reemplace si es necesario antes de intentar conducir su vehículo nuevamente. Esto asegurará que su automóvil funcione sin problemas y de manera segura durante muchos kilómetros.

¿Cuánto cuesta reemplazar un regulador de voltaje?

El costo de reemplazar un regulador de voltaje dependerá del tipo y la complejidad del dispositivo. Un regulador lineal estándar de tres terminales puede costar entre $2 y $30, mientras que un circuito integrado sofisticado con funciones integradas puede costar hasta cientos de dólares. Es importante considerar su presupuesto antes de comprometerse con cualquier compra. Además, si está probando una gran cantidad de reguladores, puede ser más económico comprarlos al por mayor por una tarifa con descuento.

¿Cómo probar un regulador de voltaje con un multímetro?

Una>

Si se siente cómodo con la soldadura, instalar un regulador de voltaje usted mismo puede ahorrarle tiempo y dinero. Esto es especialmente cierto si planea usar múltiples reguladores para proyectos más grandes. Considere buscar tutoriales locales en línea para aprender cómo hacer esto correctamente antes de intentar cualquier reparación o reemplazo por su cuenta.

En general, el costo de reemplazar un regulador de voltaje puede variar mucho según sus necesidades. Investigar los precios con anticipación lo ayudará a tomar una decisión informada cuando se trata de reemplazar o reparar su regulador de voltaje. Además, en caso de duda, consulte con un técnico profesional que pueda ofrecerle asistencia y asesoramiento específico para su proyecto. [5]

Preguntas más frecuentes

¿Cómo se prueba en banco un regulador de voltaje con un multímetro?

Para probar en banco un regulador de voltaje con un multímetro, deberá configurar su multímetro en la configuración ACV o DCV según el tipo de voltaje que esté probando. Después de conectar los cables positivo y negativo del multímetro a los terminales correspondientes del regulador de voltaje, enciéndalo. Una vez encendido, verifique que no haya cortocircuito entre dos pines midiendo sus voltajes. Si todo sale bien, mida el voltaje de salida en los terminales de salida deseados. Esto debería coincidir con lo que se indicó en la hoja de datos para ese regulador de voltaje en particular. Por último, asegúrese de verificar si hay un flujo de corriente adecuado cuando se conecta a una carga, ya que esto puede afectar significativamente su rendimiento.

¿Cómo se diagnostica un regulador de voltaje defectuoso?

Si sospecha que un regulador de voltaje está defectuoso, el primer paso a tomar es medir los voltajes de entrada y salida con un multímetro. Si el voltaje de entrada es correcto pero el voltaje de salida es incorrecto o errático, esto podría indicar un componente defectuoso. También puede ser útil inspeccionar el estado físico del regulador en busca de signos de daño, como aislamiento agrietado o marcas de quemaduras, que podrían llevarlo a realizar más diagnósticos. Otra forma de diagnosticar un regulador de voltaje defectuoso es usar un osciloscopio para medir su forma de onda y compararla con lo que se indica en su hoja de datos. Esto puede darle más información sobre el problema subyacente.

¿Cómo se solucionan los problemas de un regulador de voltaje defectuoso?

Una vez que se ha determinado que el regulador de voltaje ha fallado, es importante tratar de determinar la causa raíz de la falla. Esto se puede hacer inspeccionando la condición física del dispositivo en busca de signos de daño o usando un multímetro para verificar si hay cortocircuitos entre sus pines. También puede ser útil verificar si había suficiente potencia de entrada, ya que esto podría haber causado una situación de sobrecarga que provocó la falla del regulador. Finalmente, realizar más diagnósticos con un osciloscopio o una sonda lógica puede ayudar a identificar cualquier componente defectuoso que pueda haber causado la falla.

¿Qué medidas preventivas puedo tomar cuando trato con un regulador de voltaje?

Antes de aplicar energía a un regulador de voltaje, siempre se recomienda asegurarse de que está suministrando el voltaje de entrada correcto, ya que esto puede ayudar a reducir el riesgo de sobrecarga o daño al dispositivo.

Además, es importante asegurarse de que todas las conexiones estén seguras y que no haya cortocircuito entre dos pines. Por último, también se recomienda inspeccionar periódicamente el estado físico del regulador para detectar cualquier signo de desgaste o daño que pueda comprometer su rendimiento. Estas medidas preventivas deberían ayudar a garantizar un funcionamiento fiable y seguro cuando se trata de reguladores de tensión.

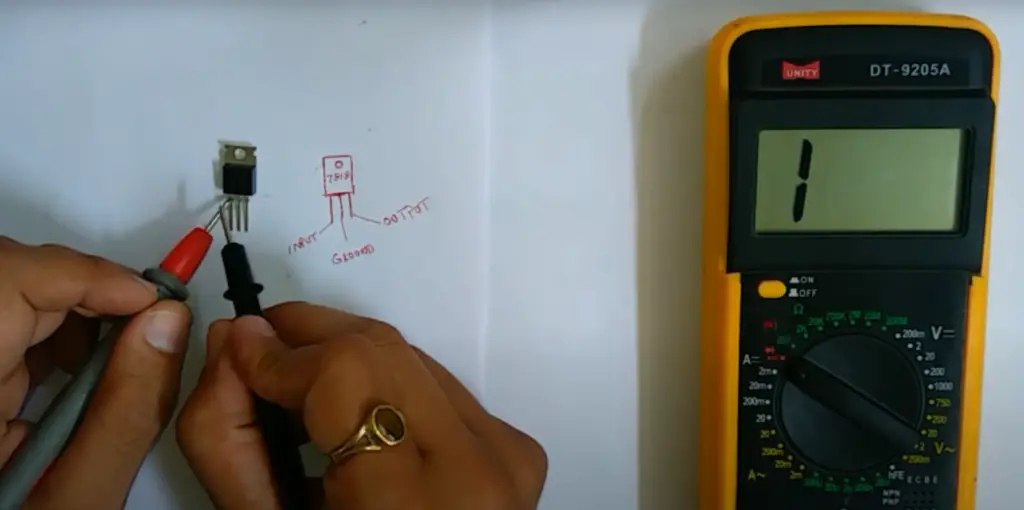

Video Útil: COMO COMPROBAR REGULADOR DE VOLTAJE 7818,7812,7809,7805 CON MULTIMETRO || DENTRO DE TODO || HINDI

Conclusión

Probar un regulador de voltaje con un multímetro no es difícil y se puede realizar en unos pocos pasos. Asegúrese de verificar dos veces sus conexiones y lecturas antes de concluir que el regulador de voltaje está funcionando correctamente. Si aún no está seguro, consulte a un profesional o póngase en contacto con el fabricante del dispositivo para obtener más ayuda. Es importante recordar que probar el regulador de voltaje requiere que se suministre energía al dispositivo, así que asegúrese de desconectar todos los cables antes de comenzar la prueba. Con el cuidado adecuado, seguir estos pasos debería ayudar a garantizar resultados precisos y un funcionamiento seguro de sus componentes electrónicos.

Referencias

  1. http://www.learningaboutelectronics.com/Articles/How-to-test-a-voltage-regulator
  2. https://mystolenhome.com/como-probar-un-regulador-de-voltaje-con-un-multimetro/
  3. https://www.wikihow.com/Test-a-Voltage-Regulator
  4. https://www.electronicmultimeter.com/test-a-voltage-regulator/
  5. https://axleaddict.com/auto-repair/Alternator-Voltage-Regulator-Test
