¿Cómo probar un transformador con un multímetro?
Los transformadores son componentes esenciales en numerosos aparatos eléctricos, asegurando que la energía se distribuya de manera segura y eficiente. Sin embargo, como cualquier dispositivo eléctrico, pueden fallar con el tiempo. Saber cómo probar un transformador con un multímetro no solo puede ahorrarte dinero en reparaciones, sino que también te da el poder de diagnosticar problemas y mantener tus equipos en perfecto estado. En este artículo, te guiaremos a través de los pasos necesarios para realizar pruebas efectivas, explicando cada detalle para que te sientas seguro y preparado. ¡Descubre cómo convertirte en tu propio experto en diagnóstico eléctrico!
En el mundo de la electrónica, los transformadores son unos de los componentes más importantes. Pero, ¿cómo saber si un transformador está funcionando correctamente? Una forma sencilla y práctica es usando un multímetro. En este artículo te enseñaremos cómo probar un transformador con un multímetro y así asegurarte de que está en buen estado. ¡No te lo pierdas!
En esta publicación, discutiremos cómo probar transformadores con un multímetro. Un transformador es un componente esencial de muchos dispositivos utilizados en su hogar, como un refrigerador, inversores y cargadores móviles. Un transformador reduce o aumenta el voltaje de entrada según los requisitos del dispositivo.
Un transformador defectuoso puede sobrecargar su dispositivo y quemar sus electrodomésticos. Es por eso que es necesario probar un transformador con un multímetro o una herramienta.
¿Qué es un transformador y cómo funciona?
>Un transformador es un dispositivo eléctrico que convierte el suministro de entrada en señales de voltaje más bajo o más alto. Un transformador tiene dos bucles envueltos alrededor de dos núcleos de hierro y aislados entre sí. La bobina secundaria convierte el voltaje de entrada de la bobina primaria en el suministro de voltaje ideal que utiliza el dispositivo.
Cuando conecta un dispositivo a una fuente de alimentación, la corriente ingresa a la bobina primaria y crea un campo magnético. La bobina secundaria siente este campo magnético en la bobina primaria. Debido a la inducción electromagnética, también se desarrolla un campo electromagnético en la bobina secundaria que impulsa la corriente en la bobina secundaria.
El número de bucles en las bobinas primaria y secundaria decide si el transformador se utilizará para reducir o ampliar el voltaje de entrada.
Suponga que la bobina primaria tiene mayores bucles de cableado que la secundaria. En ese caso, su transformador convertirá el alto voltaje en bajo voltaje.

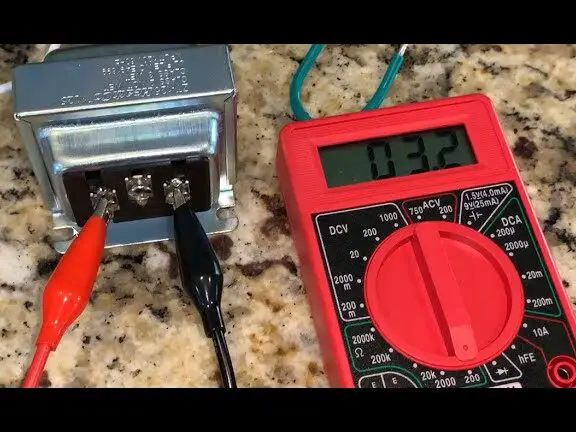

¿Cómo probar un transformador con un multímetro?
- Para probar un transformador, mediremos el voltaje y la resistencia en las bobinas primaria y secundaria.
- Para probar un transformador, configure su multímetro en voltaje de CA.
- Mida el voltaje en las terminales de entrada y salida del transformador.
- Si está probando un transformador reductor (voltaje alto a bajo), los terminales de la bobina primaria deben tener un voltaje igual al suministro doméstico, como 120-240.
- Los terminales de salida (bobina secundaria) deben tener un voltaje bajo.
- Consulte los voltajes recomendados en el manual del fabricante de las terminales de entrada y salida del transformador.
- Además, mida la resistencia en los terminales de entrada y salida y compárelos con el rango ideal de su modelo de transformador.
Leamos en detalle sobre cómo probar un transformador con un multímetro.
Para probar un transformador, tenemos que verificar la resistencia del transformador y el voltaje de entrada y salida.
Si está probando un transformador reductor, recuerde que el voltaje de salida en un transformador reductor disminuye a medida que funciona para reducir el voltaje según el uso del dispositivo.
En un transformador reductor, la bobina primaria tiene mayor resistencia que la bobina secundaria debido a la mayor cantidad de bucles.
1. Pruebe el voltaje de entrada y salida del transformador
Primero, probaremos el voltaje en las bobinas primaria (suministro de entrada) y secundaria (salida).
Para la prueba de voltaje, su transformador debe estar conectado a una fuente de alimentación de CA, o puede probarlo mientras está instalado en un dispositivo.
Configure su multímetro a voltaje de CA para verificar la entrada y salida del transformador. Un transformador reductor se utiliza en aparatos que funcionan con corriente alterna. Seleccione un rango más alto, como 600Vpara probar la bobina primaria.
Suministro de energía al circuito del transformador. Conecte ambas sondas a los cables de entrada (terminales) del transformador. Estos son los terminales de la bobina primaria del transformador que ingresan voltaje desde una fuente de alimentación, como un tomacorriente.
En los terminales de la bobina primaria (entrada), su multímetro debe leer alrededor 120 o 240 V. La lectura del multímetro depende de la distribución de su casa, ya sea 120 o 240V.
Recuerde que si su multímetro lee voltaje bastante bajo en las terminales de la bobina primaria (entrada), el suministro de voltaje es insuficiente o el cableado de la bobina primaria está defectuoso, suministrando menos voltaje.
Ahora es el momento de probar el voltaje de la bobina secundaria en el transformador. Como sabemos, la bobina primaria tiene 2 terminales y la bobina secundaria puede tener un número diferente de terminales.
Conecte ambas sondas del multímetro a los terminales de la bobina secundaria. En un transformador reductor, la bobina secundaria reduce la entrada de la bobina primaria al voltaje de salida ideal que requiere un dispositivo para funcionar.
Por ejemplo, un transformador reductor en un cargador móvil convierte 220V en 5Vy diferentes transformadores utilizados en diferentes dispositivos pueden tener diferentes voltajes de salida.
Por lo tanto, debe comparar el voltaje de salida de la bobina secundaria con el rango de voltaje ideal de su transformador específico.
2. Prueba de continuidad en el transformador
Para probar un transformador reductor con un multímetro, ajuste su multímetro a la resistencia (ohm) en un rango más alto (por encima de 2k) para la bobina primaria.
Después de configurar su multímetro, conecte ambas sondas a los terminales de la bobina principal.
Se espera que la bobina principal tenga alrededor 1000 ohmios (1k). Si los terminales de la bobina primaria tienen una resistencia demasiado alta, demasiado baja o OL (bucle abierto), entonces la bobina primaria del transformador está defectuosa y debe reemplazar el transformador.
Configure su multímetro en el rango de baja resistencia para probar la bobina secundaria. Conecte ambas sondas a los terminales de la bobina secundaria. La bobina primaria puede tener alrededor 100 ohmios resistencia.
Recuerde que una bobina con mayor número de espiras tiene más resistencia y una con menos espiras tiene baja resistencia.
En un transformador reductor, la bobina primaria tiene más bucles que la bobina secundaria. La función principal de un transformador reductor es convertir alta a baja tensión. Es por eso que la bobina secundaria tiene menos bucles que la bobina primaria.
Idealmente, debe comparar la lectura de resistencia del multímetro de las bobinas primaria y secundaria con los rangos ideales del manual del fabricante.
Las bobinas primaria y secundaria no deben tener continuidad porque están diseñadas para estar aisladas entre sí.
Para probar si hay cortocircuitos en su transformador, conecte sondas de multímetro a los terminales primario y secundario y verifique todos los terminales en ambos lados entre sí. Su multímetro debe leer la lectura OL (bucle abierto o infinito) entre las bobinas primaria y secundaria porque no debe haber continuidad entre ellas.
El transformador está en cortocircuito si el multímetro lee resistencia entre la bobina primaria y secundaria. Las bobinas están en cortocircuito y la corriente se filtra entre las bobinas primaria y secundaria.
Recuerde que si no puede identificar las bobinas primaria y secundaria en un transformador reductor, mida la resistencia en las terminales de ambos lados. Los terminales con mayor resistencia serán la bobina primaria, y el otro con menor resistencia será la bobina secundaria.
preguntas frecuentes
¿Cómo probar un transformador en una placa de circuito?
Para probar un transformador en una placa de circuito:
¿Cómo probar un transformador de 24V con un multímetro?
Un transformador de 24 V está diseñado para dar salida 24 voltios. Probaremos el voltaje de salida de un transformador de 24 voltios para verificar si el voltaje de salida está bien o no.
Asegúrese de que su transformador esté conectado a un circuito y que la fuente de alimentación esté encendida. Configure su multímetro a voltaje de CA y conecte ambas sondas a los cables de salida de los transformadores. Su multímetro debe leer alrededor de 24V.
Si la lectura del multímetro es demasiado baja, los devanados de la bobina o el circuito están dañados y hay fugas de corriente.
Conclusión
Hay dos componentes principales de un transformador (bobinas primaria y secundaria) que debemos examinar para evaluar un transformador.
Para verificar la bobina primaria y secundaria del transformador, mida el voltaje y la resistencia en las terminales de entrada (primaria) y salida (bobina secundaria) del transformador. Compare las lecturas del multímetro con los rangos ideales que se encuentran en el manual del fabricante.
Si aún tiene alguna duda, pregúntenos en el comentario a continuación.
Guías relacionadas:
¿Cómo probar un transformador con un multímetro?
Los transformadores son componentes esenciales en numerosos aparatos eléctricos, asegurando que la energía se distribuya de manera segura y eficiente. Sin embargo, como cualquier dispositivo eléctrico, pueden fallar con el tiempo. Saber cómo probar un transformador con un multímetro no solo puede ahorrarte dinero en reparaciones, sino que también te da el poder de diagnosticar problemas y mantener tus equipos en perfecto estado.
¿Qué es un transformador y cómo funciona?
Un transformador es un dispositivo eléctrico que convierte el suministro de entrada en señales de voltaje más bajo o más alto. Funciona mediante dos bobinas de alambre enrolladas alrededor de un núcleo de hierro. La bobina primaria recibe la corriente y crea un campo magnético, mientras que la bobina secundaria recibe este campo y genera un voltaje de salida.
¿Por qué es importante probar un transformador?
Probar un transformador es crucial porque un transformador defectuoso puede sobrecargar tu dispositivo y dañar tus electrodomésticos. Realizar esta prueba de manera regular te permitirá detectar problemas a tiempo y prevenir posibles fallos.
¿Cómo probar un transformador con un multímetro?
Para probar un transformador, deberemos medir tanto el voltaje como la resistencia en las bobinas primaria y secundaria. Aquí te explicamos el proceso:
-
Prueba del voltaje de entrada y salida
Primero, conecta el transformador a una fuente de alimentación y ajusta tu multímetro a la opción de voltaje de CA.
Realiza lo siguiente:
- Conecta las sondas del multímetro a los terminales de la bobina primaria.
- Deberías medir aproximadamente 120V o 240V, dependiendo de tu red eléctrica.
- Luego mide el voltaje en los terminales de la bobina secundaria, donde deberías obtener un voltaje más bajo.
-
Prueba de continuidad en el transformador
Cambia tu multímetro a la opción de resistencia. Procede así:
- Conecta las sondas a la bobina primaria y verifica que la resistencia se encuentre alrededor de 1000 ohmios.
- Luego, prueba la bobina secundaria y verifica que la resistencia sea inferior.
- Por último, asegúrate de que no haya continuidad entre las bobinas; una lectura de OL (circuito abierto) indica que están bien aisladas.
Consejos y cuidados
Siempre asegúrate de que el transformador esté desconectado antes de realizar pruebas de resistencia. Utilizar un multímetro en la configuración correcta es fundamental para evitar daños. Si tienes dudas, consulta el manual del fabricante para obtener más información sobre los valores ideales.
Preguntas frecuentes (FAQs)
¿Es seguro probar un transformador con un multímetro?
Sí, es seguro siempre y cuando tomes las precauciones necesarias, como desconectar el transformador de la corriente antes de medir la resistencia. Utilizar un multímetro adecuado y tener conocimientos básicos de electricidad te ayudará a realizar esta tarea sin riesgos.
¿Qué debo hacer si el transformador no pasa la prueba?
Si tu transformador no muestra las lecturas esperadas, es probable que esté defectuoso. En este caso, es recomendable reemplazarlo o llevarlo a un profesional para reparación.
¿Con qué frecuencia debo probar un transformador?
Es recomendable probar tus transformadores al menos una vez al año, o cada vez que notes un mal funcionamiento en el dispositivo conectado. Realizar un mantenimiento preventivo es clave para prolongar la vida útil de tus aparatos eléctricos.
Conclusión
Probar un transformador con un multímetro no solo es una habilidad útil, sino que también puede ahorrarte tiempo y dinero. Siguiendo los pasos detallados en este artículo, puedes asegurarte de que tus dispositivos estén correctamente alimentados y funcionar de manera segura. Para obtener más información sobre el uso de multímetros y el diagnóstico eléctrico, visita Electronics Tutorials.
