¿Te has encontrado alguna vez lidiando con circuitos electrónicos y te has preguntado si tus componentes están funcionando correctamente? Uno de los dispositivos más intrigantes que podrías encontrar es el TRIAC, un componente clave en la regulación del corriente alterna. En este artículo, te mostraremos cómo probar un TRIAC de manera sencilla y efectiva. Ya seas un aficionado a la electrónica o un profesional buscando perfeccionar tus habilidades, descubrirás los pasos esenciales para asegurarte de que este versátil dispositivo esté en óptimas condiciones. ¡Adéntrate en el mundo del TRIAC y aprende a dominar su funcionamiento!
En el mundo de la electrónica, es fundamental conocer cómo funcionan y cómo probar los componentes. Uno de estos componentes es el TRIAC, un dispositivo esencial en muchos circuitos. Si eres un entusiasta de la electrónica o simplemente te interesa aprender más sobre esta área, este artículo te guiará paso a paso sobre cómo probar un TRIAC. ¡Así que prepárate para adentrarte en el fascinante mundo de la electrónica y descubrir cómo poner a prueba este importante componente!
Con unos sencillos pasos puedes probar un triac con un multímetro digital o un óhmetro. Cuando se utiliza un multímetro, se recomienda un multímetro digital para esta prueba, ya que este tipo de multímetros proporcionan lecturas más precisas que los analógicos.
El control eléctrico de CA con un triac es extremadamente eficiente, especialmente cuando se usa adecuadamente para controlar cargas resistivas, como pequeños motores de uso general, calentadores y bombillas que se encuentran comúnmente en herramientas eléctricas portátiles y pequeños electrodomésticos.
>
Cómo probar un TRIAC

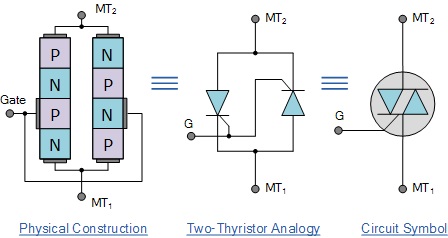

Triac es el miembro más utilizado de la familia de los tiristores. Es un componente semiconductor de potencia de cinco capas con tres conexiones. En el mismo chip hay un par de SCR en fase acoplados en paralelo inverso. Además, es un dispositivo bidireccional, lo que significa que la corriente puede fluir en cualquier dirección.
>
Cómo probar TRIAC con un multímetro
Paso 1
Seleccione el modo de resistencia en el multímetro. Utilizando un diodo de unión PN, determine la polaridad del cable del óhmetro. Cuando se conecta un cable positivo al ánodo y un cable negativo al cátodo, se establece la continuidad.
paso 2
Si se aplica un voltaje positivo a MT1 y un voltaje negativo a MT2, el triac permanecerá en estado apagado con corriente de puerta cero. Si se aplica un voltaje positivo a MT2 y un voltaje negativo a MT1 y la corriente de la puerta es cero, el triac permanecerá en su estado apagado.
paso 3
El óhmetro no debe mostrar continuidad a través del triac en los pasos 1 y 2 de la prueba del triac. Esto sugiere que Triac tiene una alta resistencia. En cambio si el óhmetro indica continuidad a través del triac en los pasos 1 y 2 de la prueba del triac. Significa que el triac tiene un cortocircuito y está defectuoso.
Etapa 4
Ahora, cuando la puerta triacs recibe un voltaje positivo, el dispositivo se enciende independientemente de si MT1 es positivo para MT2 o MT2 es positivo para MT1. Esto se puede lograr conectando la puerta del triac a un cable positivo (MT1 o MT2, dependiendo de qué terminal tenga un voltaje positivo, medido con un óhmetro).
Paso 5
Esto requiere que el triac se encienda y muestre una resistencia o continuidad extremadamente baja entre MT1 y MT2. Si el triac muestra continuidad, el triac probado está bien. Si el triac no se enciende según el paso 8, el triac tiene una impedancia muy alta y está defectuoso.

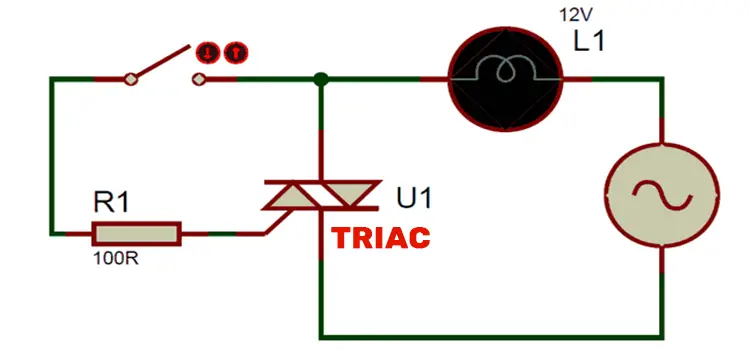

Circuito para probar un triac.
>
Cómo probar un Triac: proyectos electrónicos de bricolaje, diagramas de circuitos, trucos, modificaciones, gadgets y trucos

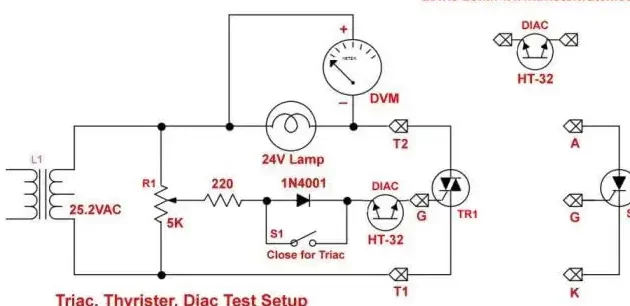

Este es otro método para probar un triac. Este circuito se puede utilizar para probar casi todos los tipos de triacs. Este circuito es solo una configuración simple para explicar el funcionamiento básico de un triac. Conecte el triac al circuito como se muestra en la imagen y encienda S2. La bombilla no debe encenderse.
Ahora presione el botón S1 Interruptor de presión. La bombilla debería encenderse para indicar que el triac se ha encendido. Cuando sueltas el botón puedes ver cómo se apaga la lámpara. Si las pruebas anteriores dan positivo, el triac probablemente esté sano.
¿Dónde puedes usar un triac?
En la mayoría de aplicaciones de control se ha cambiado el SCR debido a su conductividad bidireccional. Sus principales aplicaciones incluyen bucles de bloqueo de fase, control de nivel de líquido, control de iluminación, gestión de temperatura, control de velocidad de motores y disyuntores, entre otras.
control de aire acondicionado
Un circuito de control triac regula el suministro de alimentación de CA a una carga encendiendo y apagando entre los semiciclos negativo y positivo de la señal de entrada sinusoidal. D2 tiene polarización inversa mientras que D1 tiene polarización directa y el terminal de puerta es positivo en relación con A1.
Recuerde que esto se aplica a todo el semiciclo positivo del voltaje de entrada. Durante el semiciclo negativo, el diodo D1 tiene polarización inversa mientras que el diodo D2 tiene polarización directa. Esto hace que la puerta sea positiva con respecto al terminal A2; el punto donde comienza la conducción se controla ajustando la resistencia R2.
preguntas frecuentes
¿Qué desencadena un TRIAC?
La mayoría de los triacs se pueden activar aplicando un voltaje positivo o negativo a la puerta (un SCR requiere un voltaje positivo). Los SCR y triacs continúan conduciendo después del disparo, incluso si la corriente de la puerta se detiene, hasta que la corriente principal cae por debajo de un cierto valor, llamado corriente de mantenimiento.
Diploma
La prueba del circuito debe realizarse con la unidad de control de energía desconectada de la fuente de energía principal. Siempre debe considerar su seguridad al realizar este tipo de actividades.
Cómo Probar un TRIAC
Si alguna vez te has encontrado lidiando con circuitos electrónicos, es probable que te hayas preguntado si tus componentes están funcionando correctamente. Uno de los elementos más intrigantes que podrías encontrar es el TRIAC, un componente clave en la regulación de la corriente alterna. En este artículo, te mostraremos cómo probar un TRIAC de manera sencilla y efectiva.
¿Qué es un TRIAC?
El TRIAC es el miembro más utilizado de la familia de los tiristores. Es un componente semiconductor de potencia que tiene cinco capas y tres conexiones. Como un dispositivo bidireccional, el TRIAC permite que la corriente fluya en cualquier dirección, lo que lo convierte en un intermediario eficiente en el control de cargas eléctricas, como motores pequeños y bombillas.
Cómo Probar un TRIAC con un Multímetro
Paso 1: Selecta el Modo de Resistencia en el Multímetro
Utiliza un multímetro digital y selecciona el modo de resistencia. Conecta un terminal positivo al ánodo y el negativo al cátodo del TRIAC. Debes comprobar la continuidad.
Paso 2: Aplicar Voltaje
Aplica un voltaje positivo a MT1 (Terminal 1 del TRIAC) y un voltaje negativo a MT2 (Terminal 2). Asegúrate de que el TRIAC permanezca apagado con corriente de puerta cero. Invierte las conexiones y verifica que el TRIAC sigue apagado.
Paso 3: Comprobación de Continuidad
El óhmetro no debe mostrar continuidad entre los terminales MT1 y MT2. Si muestra continuidad, eso indica que el TRIAC está defectuoso.
Paso 4: Activar el TRIAC
Ahora, aplica un voltaje positivo a la puerta del TRIAC. Esto debería encender el TRIAC, mostrando una resistencia o continuidad extremadamente baja entre MT1 y MT2.
Paso 5: Conclusión Final
Si se muestra continuidad, el TRIAC está en buen estado. Sin embargo, si no se enciende, es probable que esté defectuoso y necesite ser reemplazado.
Circuito para Probar un TRIAC
También puedes usar un circuito para probar un TRIAC. Conecta el TRIAC al circuito como se muestra en el diagrama correspondiente. Enciende el circuito y verifica si la carga (por ejemplo, una bombilla) se enciende o no, depediendo de las pruebas realizadas.
Preguntas Frecuentes (FAQs)
¿Qué es un TRIAC y para qué se utiliza?
Un TRIAC es un componente electrónico que actúa como un interruptor. Se utiliza comúnmente en aplicaciones de control de potencia, como reguladores de luz, motores de corriente alterna y calefacción eléctrica, permitiendo el control eficiente de la energía.
¿Por qué es importante probar un TRIAC?
Probar un TRIAC es fundamental para asegurarte de que funciona correctamente dentro de un circuito. Un TRIAC defectuoso puede causar fallos en el dispositivo, cortocircuitos o un mal funcionamiento general del sistema eléctrico.
¿Qué herramientas necesito para probar un TRIAC?
Para probar un TRIAC, necesitas un multímetro digital. Esta herramienta te permitirá medir la continuidad y la resistencia del componente, lo que es crucial para determinar su estado funcional.
¿Se puede reparar un TRIAC?
Generalmente, no se recomienda reparar un TRIAC defectuoso. Debido a su construcción y al uso que se les da, lo más recomendable es reemplazarlo por uno nuevo para asegurar un funcionamiento seguro y eficiente.
