Cómo quitar los cables del arnés de cableado (guía de 5 pasos)
¿Te has encontrado alguna vez lidiando con un enredo de cables que parece más un laberinto que un simple arnés de cableado? Si es así, no estás solo. La tarea de deshacerse de esos cables puede parecer abrumadora, pero en esta guía te mostraremos cómo hacerlo de manera sencilla y eficiente. A través de cinco pasos claros y prácticos, aprenderás a quitar los cables del arnés sin complicaciones, devolviendo así el orden a tu espacio. Prepárate para transformar ese lío en una solución organizada y funcional. ¡Vamos a desatar este lío juntos!
Si estás cansado de lidiar con cables enredados y desordenados, estás en el lugar indicado. En esta guía de 5 pasos te mostraremos cómo quitar los cables del arnés de cableado de una forma sencilla y segura. Ya sea que estés buscando una solución para tu escritorio, tu centro de entretenimiento o cualquier otro espacio, estos pasos te ayudarán a deshacerte del enredo y lograr un aspecto más limpio y organizado. ¡No pierdas más tiempo luchando con cables y ven con nosotros a descubrir cómo hacerlo de manera efectiva!
Al final de este artículo, debería saber cómo quitar los cables de un mazo de cables de forma rápida y eficiente.
Un mazo de cables defectuoso puede provocar la rotura de un cable, una causa común de averías en los automóviles. Es por eso que intenté crear este artículo para evitar problemas comunes que surgen al realizar estas reparaciones usted mismo.
En general, quitar el mazo de cables es relativamente fácil. Tire del cable lo más cerca posible de la parte posterior del pasador. Luego, tira lentamente del cable mientras mantienes las púas en su lugar y lleva el anzuelo contigo a medida que avanzas. Puedes utilizar un destornillador, pero es mejor utilizar las yemas de los dedos.
En mis años como electricista me he encontrado con muchas pequeñas cosas durante este proceso, que te explicaré a continuación.

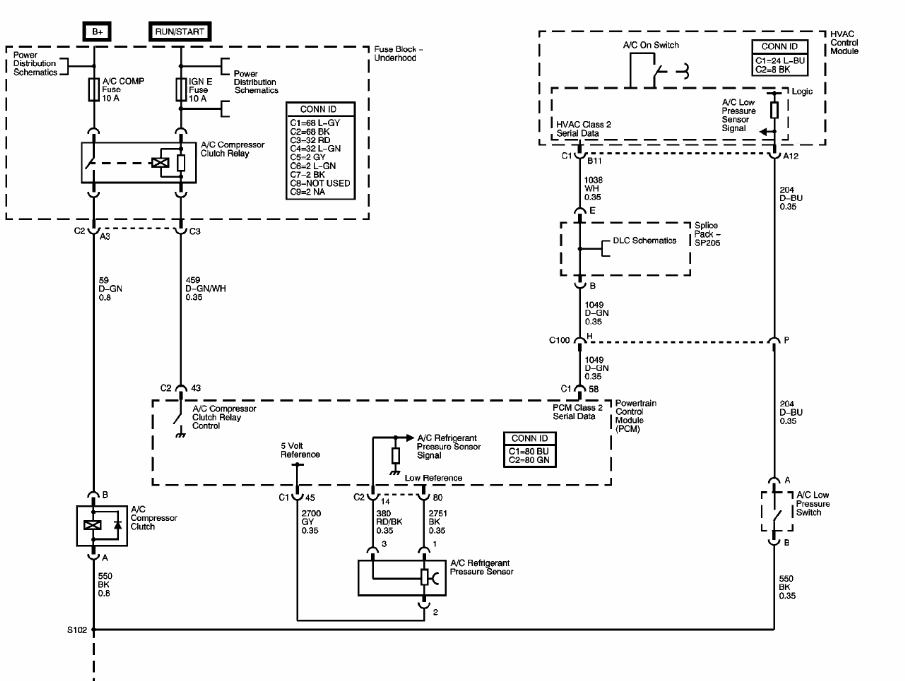

¿Cuáles son las posibles causas de falla del arnés de conexión del motor?
El uso prolongado puede provocar oxidación, grietas, roturas y otros problemas eléctricos. Por ejemplo, una correa podría doblarse cuando las condiciones cambian de calor a frío. El uso diario puede hacer que la correa se endurezca con el tiempo, provocando que las piezas se ablanden y se rompan. El deterioro puede ocurrir en condiciones climáticas adversas.
El error del usuario puede resultar en problemas como colocación incorrecta de los cables, conexión inadecuada al chasis del arnés o dimensiones aproximadas que impidan que todo el arnés se ajuste correctamente debido a la falta de mantenimiento o ajuste adecuado. También puede haber errores en la conexión del motor y problemas eléctricos con el resto de componentes eléctricos.
Instrucciones para retirar el conector del mazo de cables
1. Retire el pestillo de retención.
Antes de insertar o quitar cables, debe abrir un pestillo de retención en la parte inferior o superior de la carcasa del conector del cable. Para hacer una palanca, use un cuchillo de hoja plana o un destornillador.
Hay pequeños agujeros cuadrados en el borde posterior de la cerradura donde se puede insertar el destornillador. Las granadas más pequeñas sólo contienen una ranura. Las almejas más grandes tienen dos o tres. Para abrir el pestillo, empújelo para abrirlo.
No intente desenganchar el pestillo por completo; sólo salta aproximadamente 1 mm. La sección transversal del pestillo se asemeja a un arpa y cada puerto pasa a través de uno de los orificios. Si empuja el pestillo para abrirlo demasiado, las conexiones se dañarán.
Si el pestillo está difícil, tire lentamente hacia arriba a través de las aberturas en los lados izquierdo y derecho del armazón. Si inserta demasiado el destornillador en los orificios laterales, corre el riesgo de dañar los terminales externos.
Incluso si se suelta el pestillo, los clips de resorte permanecen en la caja o el conector para mantener los conectores en su lugar (para que no se caigan).
2. Orificios para alfileres
Si observa detenidamente las ranuras para pasadores en la parte posterior del estuche, notará que todas están codificadas (estructuradas como el símbolo «P» o «q» para superficies con pestillo inferior, o «b» para estuches con pestillo superior). El terminal de contacto tiene una pequeña cresta que debe dirigirse hacia abajo o hacia arriba para encajar en la abertura.
3. Desconecte el mazo de cables.
Los enchufes de plástico con contactos hembra están disponibles en dos versiones.
Para quitar cables, cada tipo requiere su propio proceso. Mirando la parte frontal del caparazón se puede determinar su tipo. Los diámetros exteriores de ambos conectores son similares, al igual que la ubicación relativa de los orificios cuadrados más pequeños. Esto permite que ambos diseños encajen en el mismo enchufe en la parte posterior de un mazo de cables.
Las carcasas tipo «B» se utilizan normalmente para carcasas de sexos opuestos (carcasas hembra con conectores macho).
Extracción – Carcasa tipo “A”
Este tipo de carcasa de plástico se encuentra más comúnmente en los mazos de cables de los fabricantes o de automóviles. Nunca los había visto en cables del mercado de accesorios.
Cada conector se mantiene en su lugar en la carcasa mediante un pequeño clip de resorte de plástico. En la imagen de arriba (caso tipo “A”), los resortes pueden estar ubicados en la abertura más grande sobre cada orificio. El clip de resorte tiene casi el mismo ancho que el agujero gigante.
Gire el clip hacia arriba y sáquelo de un orificio en la punta del conector de metal. Esto liberará el conector para que puedas sacar el cable de la parte posterior de la caja.
Con un destornillador pequeño (amarillo), agarre una cresta en el borde frontal del clip de resorte y empuje el resorte hacia arriba.
Actas
Es posible que necesite que otra persona tire del cable (después de soltar el clip de resorte de plástico).
- Abra el pestillo de retención si aún no lo ha hecho (consulte las instrucciones anteriores).
- Sostenga la carcasa de conexión por los lados para evitar empujar el pestillo de retención inferior.
- Inserte con cuidado el cable en el conector. Alivia la carga sobre el clip de resorte. Utilice un destornillador pequeño de punta plana (como uno para gafas) como palanca. Su destornillador debe ser pequeño y tener un borde recto en forma de cincel (no redondeado, doblado ni desgastado). Inserta el extremo de un destornillador en el agujero gigante encima del conector que deseas quitar, frente a la caja. No se debe insertar nada en el orificio más pequeño.
- Ajuste la punta del destornillador para que se deslice sobre la parte superior del conector de metal. Empújelo lo suficiente como para atrapar la punta del clip de resorte de plástico. Aplique una pequeña cantidad de presión hacia adentro al destornillador (pero no excesivamente).
- Ahora doble el clip de resorte hacia arriba. Utilice los dedos y el pulgar para aplicar fuerza hacia arriba al destornillador, no a la carcasa de plástico.
- Escuche y sienta cómo el resorte encaja en su lugar: el destornillador puede deslizarse fácilmente. En este caso, vuelva a intentarlo con cuidado.
- No es necesario que el pestillo de resorte de plástico se abra mucho, tal vez menos de 0,5 mm o 1/32 ″
- Cuando una conexión está desbloqueada, debes poder quitar fácilmente el cable.
Si comienza a dañar el clip de resorte de goma que asegura el terminal, tendrá que abandonar este método y soldar o engarzar el terminal insertado en el conector. Al decidir dónde cortar el alambre, asegúrese de que la puntada sea lo suficientemente larga para trabajar con ella.
Recuerde bloquear el clip de retención en la parte inferior de la caja una vez que haya terminado de quitar e insertar los cables. Si no hace esto, no podrá conectar los componentes eléctricos al puerto de la unidad principal.
Extracción – Carcasa tipo “B”
Este tipo de carcasa de plástico se encuentra a menudo en mazos de cables del mercado de accesorios. También se han observado en componentes OEM (por ejemplo, subwoofers adicionales, módulos de navegación, etc.).
Cada conector tiene un pequeño clip de resorte de metal que lo fija a la carcasa de plástico. Necesitará encontrar o fabricar una herramienta de extracción para soltar el clip de resorte.
La herramienta debe tener una sección lo suficientemente larga para que puedas sujetarla y una punta lo suficientemente pequeña como para caber en el orificio de extracción del tornillo de la caja.
La punta debe tener 1 mm de ancho, 0,5 mm de alto y 6 mm de largo. La punta no debe ser demasiado afilada (podría perforar el plástico de la carcasa).
Actas
Es posible que necesite la ayuda de una segunda persona para tirar del cable (después de abrir el pestillo de resorte de plástico).
- Abra el pestillo de retención si aún no lo ha hecho (consulte las instrucciones anteriores).
- Sostenga la carcasa de conexión por los lados para evitar empujar el pestillo de retención inferior.
- Inserte con cuidado el cable en el conector. Alivia la tensión sobre la abrazadera de resorte de metal.
- Inserte su herramienta de extracción a través del orificio de extracción (el orificio rectangular debajo del conector que desea quitar). No se debe insertar nada en el agujero cuadrado.
- Escuchará un ligero clic donde insertó la herramienta de 6 mm. La punta de la herramienta presiona el clip de resorte.
- Empuje la herramienta de extracción en el agujero con poca presión. Entonces deberías poder quitar el cable tirando de él. (1)
Si el cable no se mueve y tira demasiado fuerte, retire la herramienta de extracción 1 o 2 mm y repita el proceso.
Recomiendo no tirar de un cable con unos alicates de punta fina. Con solo las puntas de tus dedos, puedes sentir cuánto te estás esforzando y cuándo parar. También es muy fácil aplastar los cables de calibre 20 con unos alicates o incluso más pequeños. (2)
Cómo crear una herramienta de extracción
Algunos han utilizado una grapa enorme. Por otro lado, te deja sin agarre y tiende a dibujar con la mano.
Alguien mencionó el uso del ojo de una aguja de coser. Probé uno pequeño, pero era demasiado grueso verticalmente. Usar un martillo para aplanar el futuro podría haber ayudado. También necesitarás ajustar el extremo afilado: retira la punta y dóblala para poder apretarla sin pincharte el dedo repetidamente.
Hacer cambios en un alfiler funcionó bien para mí. Sería útil utilizar un cortador de alambre afilado para quitar la punta puntiaguda.
Luego aplana el extremo golpeándolo varias veces con un martillo liso sobre una superficie dura y lisa. También es posible que puedas insertar la punta en un tornillo de banco de mandíbulas lisas. Continúe presionando la punta hasta que los últimos 6 mm (de arriba a abajo) sean lo suficientemente delgados como para caber cómodamente en el orificio de extracción. Si la punta es demasiado ancha (de izquierda a derecha), límela para que encaje en los orificios de extracción.
Consulte algunos de nuestros artículos relacionados a continuación.
Referencias
(1) Imprimir – https://www.khanacademy.org/scienc
(2) Yemas de los dedos: https://www.sciencedirect.com/topics/medicine-and-dentistry/fingertip
Referencia de vídeo
Cómo quitar los cables del arnés de cableado (guía de 5 pasos)
¿Te has encontrado alguna vez lidiando con un enredo de cables que parece más un laberinto que un simple arnés de cableado? Si es así, no estás solo. La tarea de deshacerse de esos cables puede parecer abrumadora. En esta guía te mostraremos cómo hacerlo de manera sencilla y eficiente.
Pasos para quitar los cables del arnés de cableado
-
Prepara tus herramientas: Reúne todas las herramientas necesarias como destornilladores, pinzas y, si es posible, guantes para mayor seguridad. Asegúrate de tener un espacio bien iluminado y limpio para trabajar.
-
Identifica el tipo de conector: Antes de comenzar a quitar los cables, observa el tipo de conector que estás manejando. Esto te ayudará a saber qué método usar para retirar los cables sin dañarlos.
-
Desbloquea el pestillo de retención: Usa un cuchillo de hoja plana o un destornillador para hacer palanca en el pestillo de retención que se encuentra en la parte inferior o superior de la carcasa del conector. Recuerda que no debes abrir el pestillo por completo.
-
Extrae los cables: Tira del cable lo más cerca posible de la parte posterior del conector mientras mantienes el pestillo desbloqueado. Puedes necesitar la ayuda de otra persona para mantener el conector firme mientras tiras del cable.
-
Verifica los cables retirados: Asegúrate de que has retirado todos los cables que necesitabas y revisa el estado de los conectores para futuros usos.
Consejos adicionales
Al quitar los cables, es importante mantener un orden y documentar el proceso. Puedes tomar fotos de cada paso para recordar cómo está configurado el arnés. Esto te será de gran ayuda si deseas reinstalar los cables más adelante.
Preguntas frecuentes (FAQ)
¿Es difícil quitar los cables del arnés de cableado?
No debería ser complicado si sigues los pasos adecuados. La clave es tener paciencia y las herramientas correctas. Con esta guía, podrás hacerlo de manera organizada.
¿Qué herramientas necesito para quitar los cables?
Las herramientas básicas incluyen un destornillador, pinzas, y si es posible, guantes de protección. Asegúrate de trabajar en un espacio limpio y bien iluminado.
¿Puede dañarse el arnés durante el proceso?
Sí, hay un riesgo de daño si se aplica demasiada fuerza al retirar los cables o si se usa un método inadecuado. Es fundamental seguir el procedimiento correcto y ser cuidadoso.
Conclusión
Quitar los cables del arnés de cableado puede parecer una tarea intimidante, pero con esta guía de cinco pasos, podrás hacerlo de manera eficiente y segura. La organización es clave; así que asegúrate de tener todo en su lugar y no dudes en consultar más recursos si es necesario.
