¿Cómo rastrear un cable con un multímetro?

¡No más cables perdidos! Si eres alguien que trabaja con cables todo el día, sabes lo frustrante y costoso que puede ser perder uno. Afortunadamente, hay una solución: un multímetro puede ayudarte a rastrear el cable para que puedas encontrarlo rápidamente. Sigue leyendo para descubrir cómo hacerlo.

Tratar de averiguar dónde va un cable en un circuito puede ser abrumador. Pero con la ayuda de un multímetro, no tiene por qué ser así. En este artículo, discutiremos cómo rastrear un cable con un multímetro. Responderemos algunas preguntas comunes y brindaremos consejos útiles que facilitarán el proceso para usted. Entonces, ya sea que esté solucionando un problema de cableado o simplemente tenga curiosidad sobre cómo funcionan las cosas, ¡siga leyendo para obtener toda la información que necesita!

Contenido

¿Cuándo necesitaría rastrear un cable?

Hay algunos escenarios en los que es posible que deba rastrear un cable. Tal vez usted está tratando de encontrar la fuente de un problema eléctrico en su hogar. O tal vez esté tratando de localizar un cortocircuito en su automóvil. De cualquier manera, rastrear un cable puede ser una forma útil de resolver este tipo de problemas.

Otro escenario donde rastrear un cable puede ser útil es si está intentando instalar nuevos equipos en su hogar u oficina y necesita pasar cables nuevos a través de paredes o pisos existentes. Al rastrear un cable existente, puede descubrir más fácilmente la mejor ruta a seguir al instalar sus nuevos cables.

Por supuesto, es posible que desee averiguar dónde comienza y termina un cable, lo que puede ser útil si está tratando de solucionar un problema de cableado.

¿Cómo rastrear un cable con un multímetro?

Cualquiera>

¿Qué es una prueba de continuidad?

Antes de analizar cómo rastrear un cable, es importante comprender qué es una prueba de continuidad. Una prueba de continuidad es simplemente una forma de probar si hay un circuito completo entre dos puntos.

Si está familiarizado con la electricidad básica, sabe que para que fluya una corriente eléctrica, debe haber un circuito completo. Eso significa que debe haber un camino desde la fuente de alimentación (como una batería) a través de la carga (como una bombilla) y de vuelta a la fuente de alimentación nuevamente.

Si hay alguna ruptura en ese camino, entonces la corriente no fluirá y el circuito se “romperá”.

Una prueba de continuidad es solo una forma de verificar dos puntos. Si la prueba de continuidad muestra que todavía hay un circuito completo entre ellos, entonces sabemos que el cable todavía está intacto y no hay roturas en él.

Si la prueba de continuidad muestra que hay un circuito abierto, entonces sabemos que hay una rotura en alguna parte del cable.

Las pruebas de continuidad se pueden realizar con una variedad de dispositivos diferentes, pero para nuestros propósitos, usaremos un multímetro. [1]

¿Qué es un multímetro?

Un multímetro es básicamente solo una herramienta que le permite medir varias cosas como voltaje, corriente y resistencia.

También se puede utilizar para probar continuidad y diodos. Los multímetros son esenciales para cualquier trabajo de electrónica, ya sea para probar circuitos, diagnosticar fallas o solucionar problemas de equipos.

Hay dos tipos principales de multímetros: analógicos y digitales. Multímetros analógicos use una aguja y un dial para mostrar las lecturas, mientras multímetros digitales mostrar las lecturas en una pantalla digital. Ambos tipos de multímetros son útiles en diferentes situaciones.

Los multímetros digitales suelen ser más precisos que los analógicos, haciéndolos mejores para medir pequeños cambios en el voltaje o la resistencia. Además de eso, son muy fáciles de usar. Simplemente seleccione la función que desea medir (voltaje, corriente, resistencia, etc.) y luego toque las sondas en los puntos apropiados del circuito. El multímetro luego mostrará una lectura en la pantalla digital.

¿Cómo rastrear un cable con un multímetro?

Multímetros>tienen algunas características adicionales que los analógicos no tienen, como la capacidad de almacenar lecturas y medir la frecuencia. [2]

Rastreo de un cable con un multímetro

Independientemente del tipo de multímetro que utilice, es esencial comprender cómo tomar medidas precisas. En esta sección, veremos cómo usar un multímetro para rastrear un cable. El procedimiento dependerá de dónde necesite rastrear el cable.

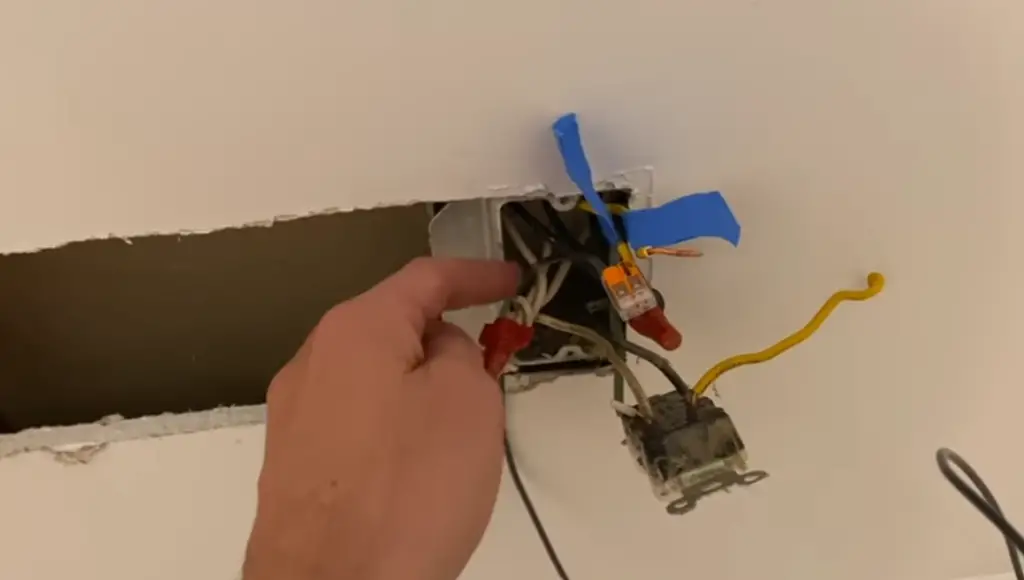

Rastreo de alambre en la pared

Si necesita rastrear un cable que ya está instalado en su hogar, el proceso es relativamente simple.

Configura el multímetro en ohmios

Primero, necesitarás configure su multímetro en la configuración de ohmios. Esta configuración suele representarse con la letra griega Omega (Ω).

También querrás asegúrese de que su multímetro esté configurado en el rango correcto. Si no está seguro de qué rango usar, comience con el rango más alto y continúe hacia abajo hasta que encuentre uno que dé una lectura.

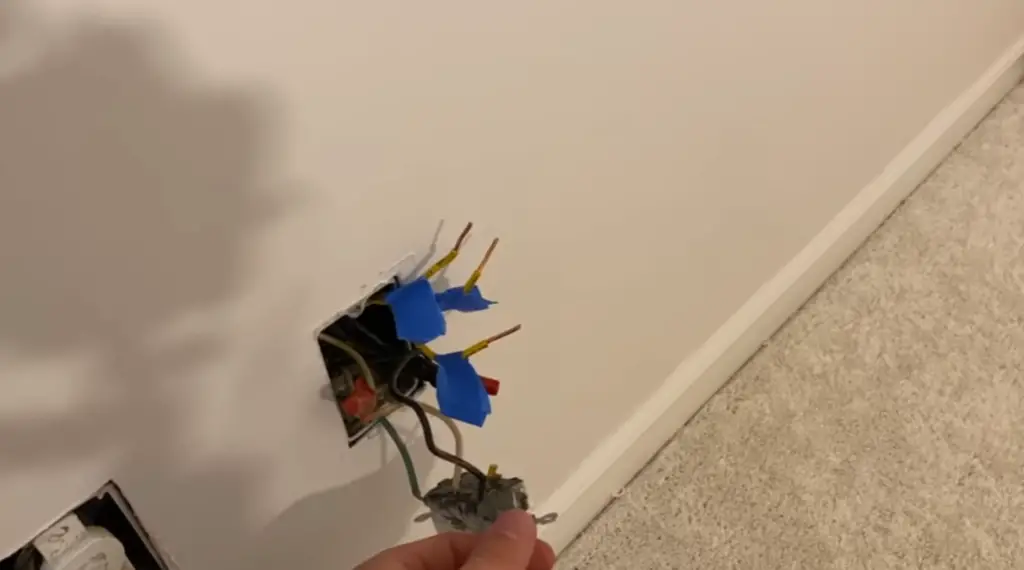

Extender el extremo del cable.

Para medir la resistencia del alambre, deberá asegurarse de que ambos extremos del cable estén expuestos. Para alargar el cable principal, Puedes conectarlo al cable de extensión. Repita este proceso para ambos extremos del cable.

Por supuesto para extender los cables, primero tendrá que quitar la tapa del tomacorriente o el interruptor de la luz. Puede hacerlo desatornillando los tornillos que lo sujetan en su lugar. ¡Tenga mucho cuidado de no tocar ninguno de los cables vivos!

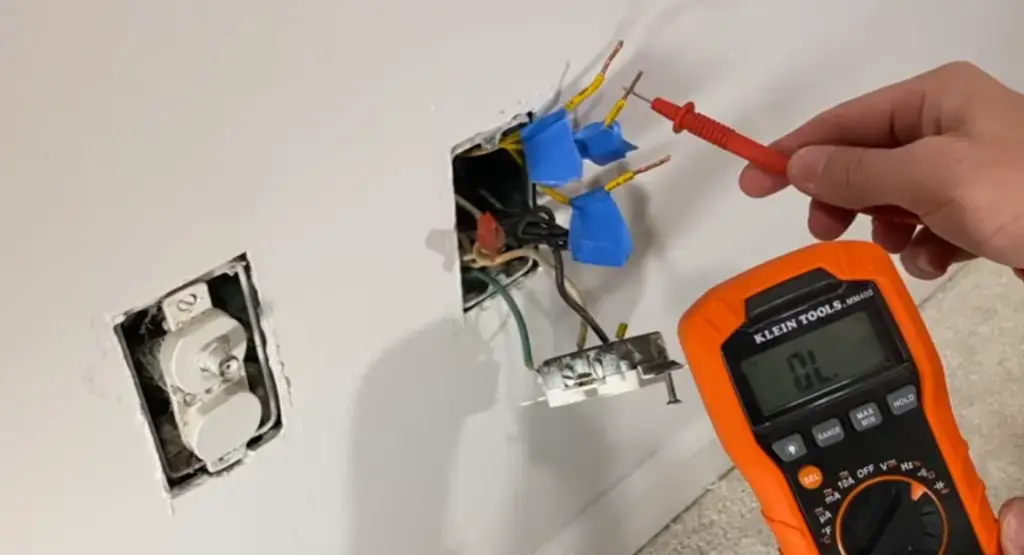

Toque el cable con sondas

Una vez que ambos extremos del cable estén expuestos, toque un cable de su multímetro a un extremo del cable y el otro cable al otro extremo. Los multímetros tienen dos sondas, una roja y otra negra. La sonda roja generalmente se usa para el cable positivo, mientras que la sonda negra se usa para el cable negativo.

Conectar la sonda negra al extremo del cable extendido y la sonda roja a cada extremo del cable uno a la vez hasta obtener una lectura en el multímetro.

Evaluar los resultados

Si el multímetro muestra una lectura de cero, eso significa que el cable está realmente conectado y hay una resistencia entre ellos. Si ve una lectura distinta de cero, eso significa que hay una rotura en algún lugar del cable o que el extremo que probó pertenece a un extremo de cable diferente. [1], [3]

Cable de rastreo en su automóvil

Si está tratando de rastrear el cable en un automóvil, deberá seguir algunos pasos adicionales.

¿Cómo rastrear un cable con un multímetro?

Apague>

Lo primero que tienes que hacer es apague todas las fuentes de energía en el automóvil. Esto incluye el encendido, las luces y la radio. Por último, retire la batería. Use una llave para aflojar los pernos que sujetan la batería en su lugar, luego levántela con cuidado.

La razón de esto es que no desea que ninguna fuente de alimentación esté funcionando a través del cable mientras lo prueba. Si hay corriente a través del cable, podría causar un aumento repentino en el voltaje cuando conecte su multímetro, lo que podría dañar tanto su multímetro como el cable.

Consigue equipo de seguridad

Ahora también sería un buen momento para ponerse algo de equipo de seguridad. Debido a que trabajará con componentes eléctricos, siempre es mejor errar por el lado de la precaución y use guantes y protección para los ojos.

Inspeccione los cables visualmente

Una vez que tenga las fuentes de energía apagadas y su equipo de seguridad puesto, puede comenzar a inspeccionar visualmente los cables. Busque cualquier signo de daño, como deshilachado o zonas descubiertas. Estos podrían ser indicativos de una rotura en el cable. Use el espejo portátil para obtener una mejor vista de los cables en lugares de difícil acceso.

Si encuentra alguna zona dañada, mire más de cerca y preste más atención al aislamiento. Esto te permitirá ver mejor el cable para ver si realmente está roto. Si es así, deberá empalmar una nueva sección de cable.

Si el cable no parece estar dañado, puedes pasar a probarlo con un multímetro.

sondear el cable

A continuación, debe configure su multímetro en modo Ohms y toque la sonda roja en el extremo expuesto del cable. Luego, toque la sonda negra a cualquier parte del cable sin aislamiento. Si el multímetro da una lectura diferente a 0, entonces sabes que no hay conexión entre los dos puntos.

Si las lecturas muestran 0, entonces ambos extremos del cable están conectados y ¡ha terminado con la prueba!

Si su cable está roto, no obtendrá ninguna lectura. En este caso, deberá empalmar una nueva sección de cable o reemplazar todo el cable. [1], [3], [4]

Probar cables defectuosos con un multímetro

Por supuesto, el rastreo no solo se hace para encontrar si dos extremos del cable se pertenecen o no. A veces es necesario probar un cable para ver si está dañado. Esto también se puede lograr fácilmente con un multímetro.

¿Cómo rastrear un cable con un multímetro?

Desconecte>

Lo primero que querrás hacer es asegúrese de que el cable que está probando no esté vivo. Esto significa que no debe estar conectado a ninguna fuente de alimentación. Una vez que haya verificado que es seguro trabajar con el cable, puede continuar con el siguiente paso.

Si no está seguro de si un cable está vivo o no, sea precavido y asuma que lo está. Esto significa tener mucho cuidado al desconectarlo de cualquier fuente de alimentación, así como evitar el contacto con el cable por completo.

Configura tu multímetro en modo de continuidad

El siguiente paso es configura tu multímetro en modo de continuidad. Este modo le permitirá probar si el cable es capaz o no de conducir electricidad.

Coloque las sondas

Ahora que su multímetro está en modo de continuidad, puede proceder a probar el cable. Para hacer esto, deberá colocar las sondas en cualquiera de los extremos del cable.

Es importante observar que no debe tocar las sondas con las manos descubiertas. Esto no solo provocará una lectura falsa en el multímetro, sino que también puede ser peligroso.

Verifique las lecturas

Una vez que las sondas estén en su lugar, puede continuar y tomar su lectura. Si el multímetro emite un pitido, esto indica que el cable puede conducir electricidad y, por lo tanto, no está roto. La lectura también debe ser “0”. Sin embargo, si no hay sonido, esto significa que el cable está roto y deberá reemplazarse.

¿Cómo rastrear un cable con un multímetro?

Por>[3]

Preguntas más frecuentes

¿Hay alguna manera de rastrear los cables eléctricos?

Rastrear cables eléctricos puede ser difícil, especialmente si están escondidos detrás de paredes o enterrados. Sin embargo, es posible rastrear cables usando un multímetro.

Todo lo que tiene que hacer es extender los extremos del cable y configurar su multímetro en la configuración de “resistencia” y tocar una de las sondas del medidor en cada extremo del cable. Si el multímetro muestra la lectura de “0”, entonces ha encontrado el cable vivo. Si el multímetro muestra una lectura de “infinito”, entonces no ha encontrado el cable vivo.

Si está rastreando varios cables, es útil etiquetar cada uno para que pueda realizar un seguimiento de cuál es cuál. Una vez que haya localizado el cable vivo, sígalo hasta su origen para determinar de dónde se origina.

¿Cómo rastrear un cable que no tiene energía?

Si está tratando de encontrar una ruptura en un cable que no tiene energía, el proceso es un poco más difícil. Necesitarás usar un detector de vigas electrónico para localizar la rotura. Una vez que haya encontrado la ruptura, puede usar un multímetro para probar la continuidad del cable.

¿Cómo puedo rastrear un solo cable?

Hay algunas formas diferentes de rastrear un solo cable. La forma más común es usar un multímetro para probar la continuidad. También puede usar un ohmímetro, pero esto no siempre es tan preciso.

Si está tratando de rastrear un cable que está oculto detrás de las paredes o en los techos, es posible que deba usar un detector de metales.

¿Puedes rastrear cables rotos con un multímetro?

Si no fluye energía a través del cable, no podrá rastrearla con un multímetro. Sin embargo, puede usar otros métodos, como rastrear el cable por su color o usar una cámara infrarroja.

¿Cómo se rastrea un cable largo?

Si necesita rastrear un cable largo, la mejor manera de hacerlo es con un multímetro. Puede usar el multímetro para medir la resistencia del cable. Si hay una rotura en el cable, verá un cambio en la resistencia.

Para rastrear un cable largo, primero conecte un cable del multímetro a un extremo del cable. Luego, toca el otro cable del multímetro en diferentes puntos a lo largo del cable. Cuando encuentre una ruptura en el cable, verá un cambio en la resistencia en el multímetro.

Es importante tener en cuenta que solo puede usar este método para encontrar roturas en cables que no están activos. Si está tratando de encontrar una ruptura en un cable vivo, deberá usar otro método.

Video útil: Cómo rastrear cables en una pared | Prueba de continuidad del multímetro

Conclusión

Hay muchas razones por las que podría necesitar rastrear un cable. Tal vez esté tratando de encontrar un cortocircuito, o tal vez solo tenga curiosidad por saber a dónde va un cable determinado. Independientemente de sus razones, con suerte, esta guía le ha brindado la información que necesita para rastrear con éxito un cable con un multímetro.

Como puede ver, rastrear un cable con un multímetro no es tan difícil como parece. Siguiendo los consejos y trucos de esta guía, podrá encontrar fácilmente la rotura en su cable. Sin embargo, si aún tiene problemas, no dude en comunicarse con un profesional para obtener ayuda. ¡Hemos cubierto los procedimientos para rastrear cables en su automóvil, así como en su hogar, para que pueda estar preparado para cualquier situación!

Ahora que sabe cómo usar un multímetro para rastrear un cable, puede encontrar fácilmente roturas en los cables o identificar qué cables están conectados a qué circuitos. Esto puede ser útil para solucionar problemas eléctricos en su hogar. Si tiene alguna pregunta, no dude en dejar un comentario a continuación y haremos todo lo posible para responderla. ¡Gracias por leer!
