Si estás buscando renovar tus tomas de corriente en casa y te has encontrado con una toma de 4 cables en vez de los típicos 2, no te preocupes. En este artículo te explicaremos paso a paso cómo reemplazar una toma de corriente con 4 cables. ¡No necesitarás ser un experto en electricidad para hacerlo! Sigue leyendo y descubre cómo realizar esta tarea de manera segura y sin complicaciones.
Reemplazar un tomacorriente puede parecer intimidante, ¡pero no tiene por qué serlo! Con algunas herramientas simples y precauciones de seguridad, puede reemplazar con éxito un tomacorriente de cuatro cables. Antes de comenzar, asegúrese de conocer los conceptos básicos de cómo funciona la electricidad y comprender el tipo de trabajo que implica reemplazar su toma de corriente. Una vez que hayas revisado los pasos a continuación, serás un experto en reemplazar tu toma de corriente con cuatro cables.
Identificación de la clasificación del circuito
El primer paso para reemplazar su toma de corriente con cuatro cables es identificar la clasificación del circuito. La clasificación del circuito le indicará el amperaje del cableado requerido para su proyecto. Puede encontrar esta información en el tomacorriente existente o en los diagramas de cableado de su hogar.
Herramientas y materiales necesarios
Antes de reemplazar un tomacorriente de 4 cables, asegúrese de tener los elementos correctos. Aquí hay una lista de herramientas y materiales que puede necesitar:
- caja de toma de corriente
- GFCI>
- Pelacables/cortador
- Destornilladores de cabeza plana y Phillips
- Cinta aislante o tuercas para cables
- Probador de voltaje
- Detector de voltaje sin contacto
- Placa de cubierta de caja eléctrica
- 4 cables (negro, blanco, rojo y cobre/verde desnudo). [3]
Instrucciones
Apague el poder

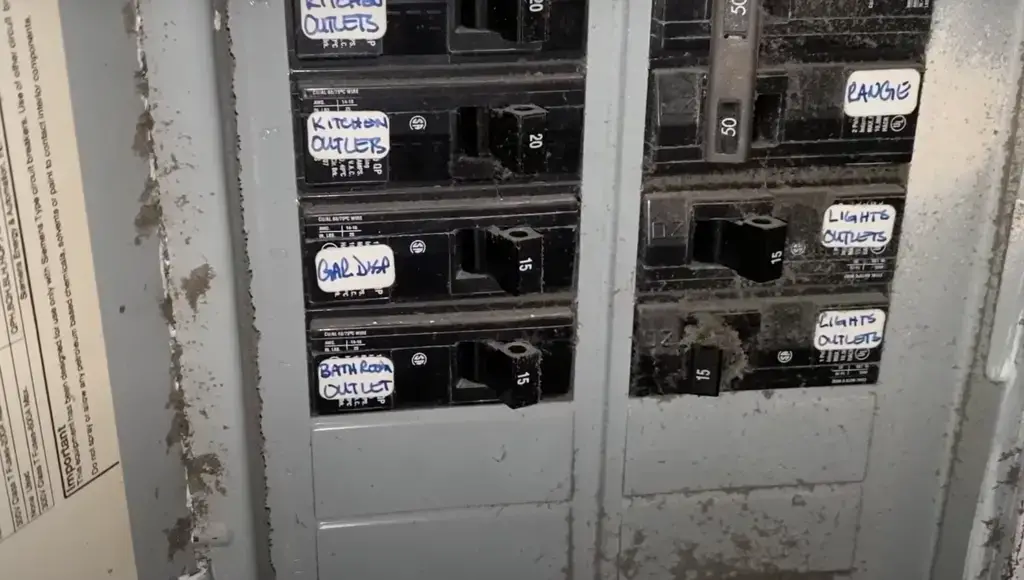

1. Comienza cortando la energía del circuito en el que vas a trabajar en el panel eléctrico de tu casa. También debes quitar las bombillas u otros elementos conectados a este circuito para que no se conviertan en un peligro durante el proyecto.
2. Ubique el tomacorriente que está reemplazando; deberá averiguar qué disyuntor lo controla antes de poder continuar. [1]
Prueba de potencia

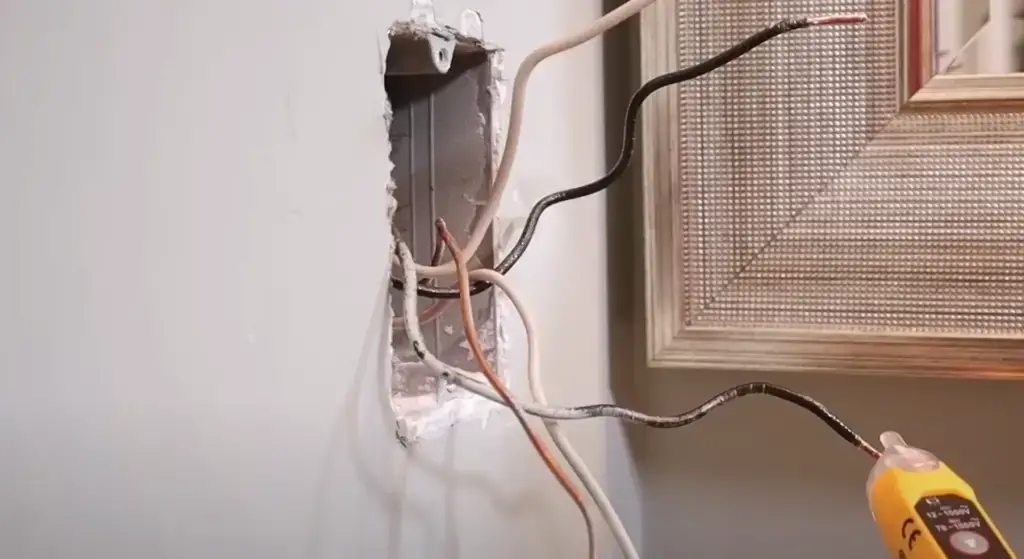

3. Para asegurarse de que la energía esté apagada, pruébela con un probador eléctrico o un interruptor de circuito de falla a tierra (GFCI).
4. Una vez que esté seguro de que no hay electricidad, es hora de comenzar a desmontar el tomacorriente viejo y prepararse para la instalación del nuevo. [1]
Abre la salida

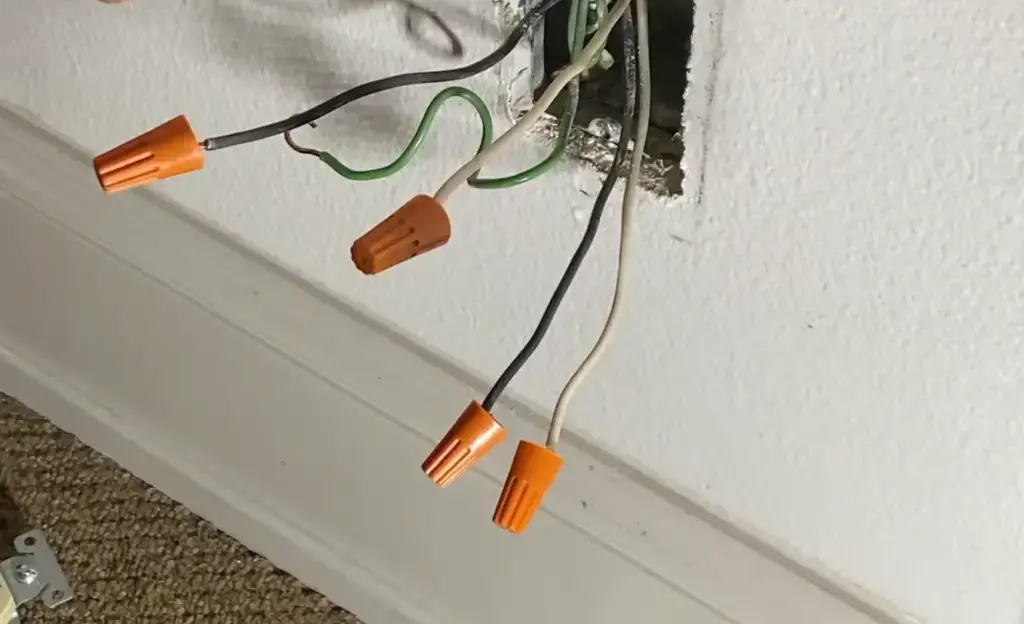

5. Desenrosque la placa frontal y retírela para exponer los cables del interior. Debería poder ver cuatro cables: dos negros, uno blanco y uno verde (el cable de tierra).
6. Separe cada uno de los cuatro cables de sus respectivos tornillos en el tomacorriente anterior.
7. Inspeccione cuidadosamente todo el cableado en busca de signos de desgaste o daños. Si encuentra alguno, reemplace el cable afectado antes de continuar con el siguiente paso. [1]
Examinar>
8. Antes de instalar el nuevo tomacorriente, observe de cerca la configuración del cableado existente. Asegúrese de que los cables activos (negros) estén conectados a los tornillos de latón y que el cable neutro (blanco) esté conectado al tornillo plateado. El cable de tierra verde debe estar conectado al tornillo de tierra verde en el nuevo tomacorriente.
9. Si todos los cables están conectados correctamente, puede comenzar a instalar el nuevo tomacorriente. [1]
Confirme el amperaje del receptáculo
10. Antes de comenzar, asegúrese de que el nuevo tomacorriente tenga el mismo amperaje que el anterior. Si no es así, es posible que deba ajustar el cableado o comprar un receptáculo diferente.
11. Siga las instrucciones del fabricante para instalar el nuevo tomacorriente y conectar los cables a sus tornillos. Asegúrese de que todos estén bien asegurados y que el cableado no toque ninguna parte viva del tomacorriente. [1]
Retire>

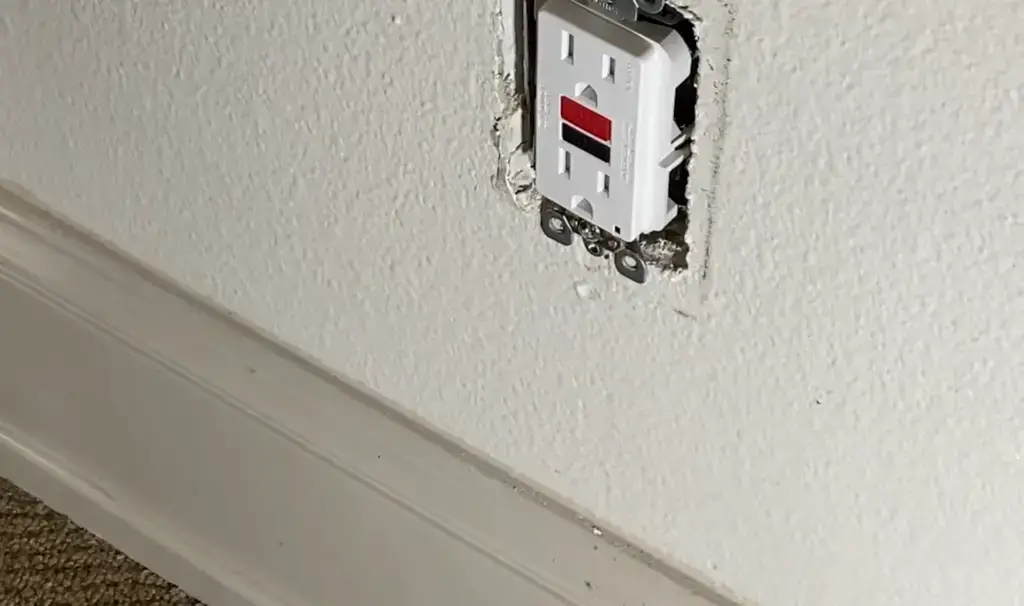

12. Una vez que haya confirmado que el tomacorriente está asegurado en su lugar, monte la placa frontal y asegúrela con los tornillos provistos.
13.>[1]
Conecte el nuevo receptáculo
14. Si tiene algún problema al probar el nuevo tomacorriente, vuelva a verificar el cableado y asegúrese de que todas las conexiones estén seguras.
15. ¡Y con eso, has reemplazado con éxito un tomacorriente con cuatro cables! Ahora puede volver a utilizar la electricidad en su hogar de forma segura. ¡Felicidades! [1]
Monte el receptáculo y encienda la alimentación
16. Finalmente, si tiene alguna pregunta o inquietud sobre el proceso de reemplazo de un tomacorriente, siempre es mejor consultar a un electricista calificado para que le asesore. Pueden ayudar a garantizar que todo esté instalado correctamente y cumpliendo con el código.
17. Eso es todo: ¡ahora estás listo para disfrutar de tu tomacorriente recién instalado! [1]
¿Cuándo reemplazar un receptáculo de salida?
Es importante saber cuándo es el momento de reemplazar un receptáculo de toma de corriente. Aquí hay algunas señales que debes tener en cuenta:
- Si hay algún daño visible o desgaste en el tomacorriente, como grietas en la carcasa de plástico o una clavija rota, es hora de reemplazarlo.
- Si han pasado más de 10 años desde la última vez que reemplazaron su tomacorriente, es una buena idea reemplazarlo. Los enchufes se desgastan con el tiempo debido al uso regular y es posible que ya no sean seguros.
- Si tienes un tomacorriente antiguo de dos clavijas (sin el tercer orificio para tierra) que no se ha actualizado en los últimos años, debes reemplazarlo por uno que tenga conexión a tierra.
Es importante recordar que todo el trabajo eléctrico debe ser realizado por un electricista calificado y experimentado y no debe intentarlo usted mismo si no tiene experiencia. [3]
Consideraciones de seguridad
Al reemplazar una toma de corriente con cuatro cables, la seguridad debe ser la máxima prioridad. Es esencial asegurarse de que todas las conexiones sean seguras y estén adecuadamente aisladas.
Variaciones de salida
Receptáculos divididos
Si tiene un receptáculo dividido, ambas mitades funcionan con el mismo circuito. Deberá reemplazar cada mitad del receptáculo con salidas separadas. Los dos cables calientes (negro) y uno neutro (blanco) se conectarán al tomacorriente inferior. El cable rojo y el otro cable blanco deben trenzarse y conectarse al tomacorriente superior. Si su receptáculo tiene un cable a tierra, conéctelo al tornillo verde en la parte inferior del tomacorriente. [2]
Salida controlada por interruptor
Si tiene un tomacorriente controlado por un interruptor, deberá reemplazarlo con un tomacorriente diseñado para este propósito. Este tipo de tomacorriente tiene cables blancos y negros conectados a cada lado. También necesitarás conectar los otros cables que están conectados al interruptor. El cable rojo debe estar conectado al tornillo de latón en un lado del tomacorriente y el cable negro debe estar conectado al tornillo plateado en el otro lado. Asegúrese de conectar el cable a tierra (si está presente) a ambas salidas, fijándolo a los tornillos verdes. [2]
Receptáculos GFCI
Los receptáculos GFCI son enchufes especializados diseñados para proteger contra descargas eléctricas. Reemplazar un GFCI es ligeramente diferente a otros tomacorrientes, ya que deberá asegurarse de que los cables estén conectados correctamente y que los botones de «prueba» y «reinicio» funcionen correctamente. Para reemplazar su tomacorriente GFCI, conecte el cable negro al tornillo de latón en un lado y el cable blanco al tornillo plateado en el otro lado. Conecte el cable de tierra (si está presente) a ambas salidas, fijándolo a los tornillos verdes. Finalmente, presione el botón de prueba para asegurarse de que esté funcionando correctamente. [2]
Solución de problemas
Si tiene problemas para instalar su nuevo tomacorriente eléctrico de 4 cables, Hay algunos consejos para la solución de problemas que pueden ayudar.
- Asegúrese de que las conexiones estén seguras. Si alguna de las conexiones se siente floja o no está bien sujeta, desconecte todo y comience de nuevo.
- Verifique si hay cortocircuitos probando cada conexión con un probador eléctrico.
- Si el tomacorriente no está conectado a tierra adecuadamente, use un cable de conexión a tierra para completar el circuito.
- En algunos casos, puede ser necesario reemplazar el cableado antiguo por un cableado nuevo de 4 hilos. Asegúrese de consultar los códigos de construcción locales antes de comenzar este proceso. [3]
Preguntas más frecuentes
¿Cómo se llama una salida de 4?
Un tomacorriente de 4 es un tipo de toma de corriente que es capaz de manejar cuatro cables. Estos enchufes se utilizan a menudo para alimentar dispositivos como estufas eléctricas, secadoras y aires acondicionados. Las cuatro salidas se pueden cablear en diferentes configuraciones según el dispositivo que se esté alimentando.
¿Cómo se conecta un tomacorriente GFCI de 4 vías?
El cableado de un tomacorriente GFCI de 4 vías requiere cierto conocimiento de los principios del cableado eléctrico. El primer paso es desconectar la energía de la caja de interruptores principal y probar que no haya energía en el tomacorriente que se va a reemplazar. Una vez que se haya establecido que no hay energía, puede desconectar el tomacorriente existente y reemplazarlo con un nuevo tomacorriente GFCI. Para cablear el tomacorriente GFCI, deberá conectar los cables neutros y vivos entrantes a los dos terminales de latón del GFCI, luego conecte los cables neutros y vivos salientes a los terminales plateados.
¿Cuántos cables pueden entrar en un enchufe?
La mayoría de los enchufes están limitados a dos cables, pero algunos tipos de enchufes pueden acomodar cuatro cables. Es importante verificar el tipo de enchufe que tiene antes de agregar cables adicionales. Si su tomacorriente tiene tres o cuatro ranuras, probablemente tenga capacidad para más de dos cables. Sin embargo, si el tomacorriente tiene solo dos ranuras y no tiene cable de tierra, entonces solo puede acomodar dos cables. Algunos enchufes están diseñados para que puedas agregar un cable a tierra si es necesario.
¿Son seguras las salidas de 2 cables?
Las salidas de dos cables generalmente son seguras cuando se instalan y conectan correctamente. Sin embargo, no pueden brindar el mismo nivel de protección que los tomacorrientes de tres cables porque no incluyen un cable a tierra. Además, es posible que dos salidas de cables no admitan dispositivos que requieran mayores cantidades de energía. Siempre es una buena práctica utilizar enchufes de tres cables cuando sea posible para mayor seguridad y conveniencia.
¿Por qué algunos enchufes sólo tienen 2 cables?
Los enchufes de dos cables generalmente se encuentran en casas antiguas que se construyeron antes del requisito del Código Eléctrico Nacional de enchufes de tres cables. Algunas casas más nuevas también pueden tener enchufes de dos cables porque el constructor decidió no cumplir con el código al construir la casa. De todos modos, las salidas de dos cables deben reemplazarse por salidas de tres cables siempre que sea posible para mayor seguridad y conveniencia.
¿Puedo usar un tapón sin agujeros?
No, no puedes utilizar un tapón sin agujeros. Todos los enchufes eléctricos tienen al menos dos orificios por los que deben pasar los cables para hacer contacto con el tomacorriente. Si no hay agujeros en el enchufe, no es adecuado para su uso como conexión eléctrica. Si utiliza cableado sin orificios, necesitará utilizar un tipo diferente de conector o empalme para realizar la conexión.
¿Puedo quitar la tierra de un enchufe?
No, nunca debes quitar la tierra de un enchufe. La tierra proporciona un importante mecanismo de seguridad en caso de una sobretensión o falla que podría causar una descarga eléctrica. Quitar la conexión a tierra puede crear una situación peligrosa y puede anular cualquier garantía asociada con el dispositivo alimentado por el tomacorriente.
¿Qué sucede si conectas mal un enchufe?
Si conecta mal un enchufe, puede provocar un mal funcionamiento del dispositivo o aparato que se está alimentando. En algunos casos, cablear incorrectamente un enchufe puede ser incluso peligroso, ya que existe riesgo de descarga eléctrica o incendio. Es importante verificar siempre su trabajo y asegurarse de que todos los cables estén conectados de forma segura antes de encender la alimentación. Además, puede resultar útil consultar a un electricista calificado si no está seguro de cómo conectar correctamente un tomacorriente.
¿El>
Sí, cablear incorrectamente un tomacorriente tiene el potencial de causar un incendio si no se hace correctamente. Los incendios eléctricos pueden ser causados por cableado incorrecto, conexiones sueltas, aislamiento dañado o equipo defectuoso. Para garantizar que sus enchufes estén conectados de manera correcta y segura, es importante cumplir con los códigos locales y consultar a un electricista calificado en caso de duda.
¿Cómo saber si un tomacorriente está mal conectado?
Si sospecha que un tomacorriente puede haber sido cableado incorrectamente, hay algunas señales que debe buscar. Primero, inspeccione el tomacorriente en busca de cables pelados o expuestos, lo que podría ser una señal de cableado inadecuado. Luego, verifique que no haya conexiones sueltas tirando suavemente de cada cable para asegurarse de que esté seguro. Si el tomacorriente se siente caliente al tacto, esto puede indicar que está sobrecargado y no conectado correctamente.
Video útil: Cómo instalar un tomacorriente GFCI (4 cables)
Conclusión
Reemplazar un tomacorriente con cuatro cables no es difícil si tiene una comprensión clara del proceso de cableado. Recuerde siempre apagar la energía antes de intentar cualquier tipo de reparación o reemplazo en los enchufes eléctricos. También es importante volver a verificar las conexiones y asegurarse de que estén seguras y apretadas. Finalmente, asegúrese de probar su nuevo tomacorriente antes de reemplazar la placa de pared para asegurarse de que funciona como se esperaba. ¡Con las herramientas adecuadas y un poco de paciencia, podrás reemplazar con éxito un tomacorriente de cuatro cables en muy poco tiempo!
Esperamos que estos consejos sobre Cómo reemplazar un tomacorriente eléctrico de 4 cables te hayan sido útiles. Si tiene más preguntas o necesita ayuda adicional, consulte a un electricista calificado para obtener ayuda. ¡Buena suerte!
