¿Cómo se conecta un compresor de aire de 220v a 110v? Instrucciones paso a paso

¿Te has encontrado alguna vez con la sorpresa de que tu compresor de aire de 220v no encaja en la toma de 110v de tu hogar? No te preocupes, ¡no estás solo! Este es un dilema común para muchos entusiastas del bricolaje y profesionales del mantenimiento que desean aprovechar al máximo su equipo. En este artículo, te guiaremos a través de un proceso sencillo y seguro para conectar tu compresor de aire de 220v a una fuente de 110v. Con instrucciones detalladas y consejos prácticos, estarás listo para poner en marcha tu compresor y disfrutar de la potencia que necesitas para tus proyectos. ¡Empecemos!

Si tienes un compresor de aire de 220v pero solo cuentas con una toma de corriente de 110v, no te preocupes. En este artículo te mostraremos paso a paso cómo puedes conectar tu compresor de aire de 220v a una toma de corriente de 110v. ¡Sigue leyendo para descubrir cómo hacerlo sin problemas!

Los compresores de aire son herramientas útiles tanto para aficionados como para profesionales. Proporcionan una fuente constante de aire comprimido para diversos fines. Muchos compresores de aire más grandes diseñados para uso intensivo funcionan con circuitos de 220 V. Sin embargo, es posible que necesite hacer funcionar su compresor de aire de 220 V desde una fuente de alimentación estándar de 110 V.

Este artículo proporciona instrucciones paso a paso sobre cómo conectar correctamente un compresor de aire de 220 V para que funcione con una alimentación de 110 V.

¿Cómo se conecta un compresor de aire de 220v a 110v? Instrucciones paso a paso>

Precauciones antes del cableado

Antes de conectar su compresor de aire de 220 V a 110 V, asegúrese de tener lo siguiente:

  • Un motor de compresor de aire de doble voltaje diseñado para funcionar con 220 V y 110 V. La placa de características del motor debe indicar claramente si se trata de un motor de doble voltaje.
  • Un conocimiento básico del cableado eléctrico y los procedimientos de seguridad. Si no está seguro, comuníquese con un electricista calificado.
  • El cableado eléctrico adecuado para las necesidades de energía de su compresor. Los cables de tamaño insuficiente pueden sobrecalentarse.
  • Un circuito de 110V con suficiente capacidad de corriente para el compresor de aire.
  • Cinta aislante, tuercas para cables, conectores de engarzado, pelacables y otros accesorios de cableado.
  • Equipo de seguridad como guantes aislantes y protección para los ojos.

Instrucciones paso a paso sobre cómo conectar un compresor de aire de 220v a 110v

Siga estas instrucciones paso a paso para conectar un compresor de aire de 220 V a un compresor de 110 V:

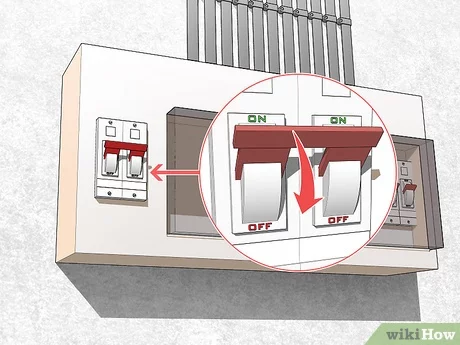

Paso 1: desconecta la alimentación

El primer paso es desconectar el compresor de aire de todas las fuentes de energía antes de realizar cualquier trabajo. Esto evita descargas accidentales o cortocircuitos.

  • Desconecte todos los cables de alimentación del compresor de aire.
  • Apague el disyuntor que suministra energía al compresor de aire.
  • Utilice un multímetro para probar los cables y asegúrese de que no haya energía.

Paso 2: acceda al cableado del motor

Si no hay energía, ahora puede acceder al cableado del motor eléctrico de doble voltaje:

  • Retire las cubiertas o tornillos para acceder al cableado del motor.
  • Localice el diagrama de cableado del motor en la placa de identificación o en la caja de conexiones.
  • Identifique y etiquete cada cable de envoltura como referencia.

Paso 3: Vuelva a cablear el motor para 110 V

Utilice el diagrama para reconfigurar los devanados del motor de 220 V a 110 V:

  • Conecte los cables de bobinado en paralelo en lugar de en serie.
  • Verifique que todas las conexiones coincidan con el diagrama de cableado de 110 V.
  • Coloque tuercas para cables y cinta aislante para asegurar.

Paso 4: instale el enchufe de 110 V

Si el motor está conectado a 110 V, instale el enchufe NEMA correcto:

  • Corte el cable a la longitud necesaria para llegar al tomacorriente.
  • Utilice pelacables para exponer los cables conductores.
  • Conecte los cables negro (vivo), blanco (neutro) y verde (tierra).
  • Conecte el enchufe NEMA 5-15P (15 amperios, 110 V) utilizando la técnica adecuada.

Paso 5: Pruebe la rotación del motor

Antes de completar el montaje, comprobar la correcta rotación del motor:

  • Conecte temporalmente el cable a una fuente de alimentación de 110 V a través de un tomacorriente.
  • Enciéndalo brevemente y observe el sentido de giro.
  • La rotación debe coincidir con la flecha direccional en la carcasa del motor.
  • De lo contrario, cambie dos de las conexiones del cable del motor a la inversa.

Paso 6: reinstale cubiertas y protectores

Cuando se complete el cableado, reinstale todas las cubiertas y protectores:

  • Vuelva a colocar todas las cubiertas de la caja de conexiones y los paneles de acceso.
  • Asegúrese de reemplazar todos los tornillos para sellar adecuadamente la carcasa del motor.
  • Vuelva a instalar todas las protecciones y escudos si los quitó anteriormente.

Paso 7: conéctese a una alimentación de 110 V

Ahora puede conectar su compresor de aire recableado de 220 V a una fuente de alimentación de 110 V:

  • Conecte el cable a un tomacorriente de 110 V con conexión a tierra adecuada.
  • Si es posible, evite el uso de cables de extensión.
  • Encienda la alimentación y pruebe que funcione correctamente.

Instrucciones de operación

Cuando opere su compresor de aire de 220 V a 110 V, tenga en cuenta las siguientes precauciones:

  • El compresor de aire tiene un par de arranque más bajo a 110 V.
  • Espere una reducción del rendimiento del 25 al 30 % en comparación con el funcionamiento a 220 V.
  • El compresor recarga una presión inferior a 220V.
  • Utilice sistemas de rociadores o herramientas únicamente durante períodos cortos de tiempo para evitar el sobrecalentamiento.
  • Esté atento a las señales de que el motor tiene problemas o se sobrecalienta.
  • No intente operar herramientas o equipos de tracción de alta corriente.

Preguntas frecuentes (FAQ)

1. ¿Necesito una licencia de contratista especial para recablear un compresor de aire?

Respuesta: Los permisos eléctricos y los requisitos de licencia varían según la región. Muchos aficionados al bricolaje pueden realizar un recableado sencillo del motor si se siguen los procedimientos correctamente. Sin embargo, para compresores grandes, considere consultar a un electricista.

2. ¿Cuánta energía se pierde cuando se hace funcionar un compresor de 220 V con 110 V?

Respuesta: Espere una penalización de rendimiento del 25 al 30 % a 110 V en comparación con el funcionamiento a 220 V. El flujo de aire (CFM) y el ciclo de trabajo serán menores.

3. ¿Qué tamaño de cable se debe utilizar al volver a cablear a 110 V?

Respuesta: De acuerdo con las pautas de NEC, use tamaños de cables apropiados para la corriente nominal en el diagrama de cableado de 110 V del motor. Los cables de tamaño insuficiente pueden sobrecalentarse debido a cargas de amplificador más altas de 110 V.

Concluir

Volver a cablear un compresor de aire de 220 V para que funcione de forma segura con una alimentación de 110 V requiere procedimientos adecuados y una planificación de la capacidad eléctrica. Sin embargo, puede ser una forma rentable de hacer funcionar su compresor existente si ya está instalado el motor de doble voltaje correcto.

Si sigue los pasos descritos en esta guía, puede evitar errores y convertir su compresor de 220 V para que funcione en tomas de corriente estándar. Esto permite una mayor flexibilidad en el funcionamiento del compresor de aire. Recuerde considerar las limitaciones de la alimentación de 110 V.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

¿Cómo se conecta un compresor de aire de 220V a 110V? Instrucciones paso a paso

¿Te⁤ has encontrado alguna vez‌ con la sorpresa de que tu⁤ compresor de aire de 220V no encaja en la toma de 110V ‌ de tu hogar? No⁣ te preocupes, ¡no‍ estás solo! Este es un dilema común para muchos‍ entusiastas del bricolaje y profesionales⁤ del‍ mantenimiento que desean‌ aprovechar al máximo su equipo. En este‌ artículo, te guiaremos a través de un proceso sencillo y seguro para conectar tu compresor de aire de 220V a una fuente de 110V. Con instrucciones⁣ detalladas y consejos prácticos, estarás listo para poner en marcha tu compresor y disfrutar de la potencia que necesitas para ⁤tus proyectos. ¡Empecemos!

Precauciones antes del⁤ cableado

Antes de conectar su ‌compresor⁤ de aire de 220V a 110V, asegúrese de tener lo siguiente:

  1. Un ​motor de compresor de aire de doble voltaje diseñado para funcionar con 220V y 110V. La placa de ‍características del motor debe indicar ⁣claramente si se ​trata de un motor de doble‌ voltaje.
  2. Un conocimiento básico del cableado eléctrico y los procedimientos de seguridad. Si no está seguro, comuníquese con un electricista calificado.
  3. El cableado eléctrico adecuado para las necesidades de energía de su compresor. Los cables de tamaño insuficiente pueden sobrecalentarse.
  4. Un circuito de 110V ⁣con suficiente capacidad de corriente para el compresor⁤ de aire.
  5. Cinta ⁤aislante, tuercas para cables, conectores de engarzado, pelacables y otros accesorios de cableado.
  6. Equipo de seguridad como guantes aislantes y protección para los ojos.

Instrucciones paso a paso sobre cómo conectar un compresor ‍de aire de 220V a 110V

Siga estas⁣ instrucciones paso a paso para conectar un‍ compresor de aire de 220V a un ‌compresor de 110V:

  1. Desconecta la alimentación: El primer paso es desconectar ⁣el compresor de aire de todas las fuentes de energía antes de realizar cualquier trabajo.​ Esto evita ‌descargas accidentales o cortocircuitos. Apague el disyuntor‍ y utilice un multímetro para probar⁣ los cables y asegúrese de que no haya energía.
  2. Accede al cableado del motor: Si​ no hay energía, retire las cubiertas o ‌tornillos para acceder al cableado del motor ⁤eléctrico ⁤de doble voltaje. Localice el diagrama ‍de cableado del motor en⁢ la placa de identificación.
  3. Vuelva a cablear el motor para 110V: Utilice el diagrama para reconfigurar los devanados del motor de 220V a 110V, conectando los cables en paralelo en lugar de ⁤en serie.
  4. Instale el enchufe de 110V: Corte el cable a la longitud necesaria y conecte los cables negro (vivo), blanco (neutro) y ⁤verde (tierra) al enchufe NEMA ⁣5-15P (15 amperios, 110V).
  5. Pruebe la rotación del motor: Conecte temporalmente el cable a una fuente de 110V. Verifique que la rotación coincida con la flecha direccional en la carcasa del motor. Si ⁣no, cambie dos de las conexiones del cable del motor a la inversa.
  6. Reinstale cubiertas y protectores: Asegúrese⁤ de que todas las cubiertas y los paneles de acceso estén‌ correctamente reinstalados.
  7. Conéctese a una alimentación de 110V: Por último, conecte su compresor de aire recableado ⁣a una fuente de alimentación de 110V ‌y enciéndalo para verificar su ⁣funcionamiento.

Instrucciones de operación

Cuando opere su ​compresor ‌de aire de 220V a 110V, tenga en cuenta las siguientes precauciones:

  • El compresor⁢ de aire tendrá un par de arranque más ​bajo a 110V.
  • Espere una reducción del rendimiento del ⁤ 25 al 30% en comparación con el funcionamiento a 220V.
  • El compresor recargará⁢ una presión inferior a 220V.
  • Utilice sistemas de⁤ rociadores o herramientas adecuadas para obtener mejores resultados.

Preguntas Frecuentes (FAQs)

¿Es seguro ‌conectar un compresor de 220V a 110V?

Sí, siempre que el‍ motor esté diseñado para ser de​ doble voltaje y realices correctamente el cableado siguiendo las instrucciones⁢ adecuadas. La seguridad es primordial, así que si no tienes experiencia en electricidad, considera consultar a un electricista.

¿Qué ⁤tipo de enchufe debo usar para un compresor de 110V?

Debes usar un ⁤enchufe NEMA 5-15P, que⁣ es adecuado para cargas de‌ hasta 15 amperios a 110V. Asegúrate de que el enchufe esté en⁤ buenas condiciones y⁢ correctamente conectado.

¿Puedo usar un transformador para conectar mi compresor de aire de 220V a​ 110V?

Sí, un transformador de voltaje puede ser utilizado, pero asegúrate de que su capacidad sea suficiente para manejar la corriente que el compresor requiere. Sin embargo, la⁣ reconfiguración del motor es una opción más común.

¿Qué hacer si⁢ el compresor no arranca después‌ de la conversión?

Verifica todas las conexiones del cableado y asegúrate de que el‍ motor⁤ esté correctamente cableado para 110V. Si sigue sin funcionar, contacta a un ⁣profesional para una revisión más a fondo.

Conclusión

Conectar un compresor de aire​ de 220V a ⁢110V puede parecer un desafío, pero siguiendo estas⁣ instrucciones sencillas y precisas, podrás hacerlo de manera segura y ​efectiva. Recuerda‍ siempre priorizar‍ la seguridad eléctrica y si tienes dudas, no dudes en buscar ayuda profesional.

Para más información sobre​ seguridad eléctrica, puede visitar‍ Electric Safety.
