Para medir el voltaje de algo, se conecta un voltímetro al circuito en paralelo con él. Cuando conectamos el voltímetro al circuito, mide el voltaje en un componente sin cambiar ni participar en el circuito. Esto significa que no es necesario que fluya corriente a través del voltímetro.
Como resultado, la gran resistencia en serie con el galvanómetro debe ser infinita. En primer lugar, no podemos tener una resistencia infinita. En segundo lugar, cualquier dispositivo que mida voltaje requiere algo de corriente. Por tanto, la lectura de un voltímetro es algo inexacta en la vida real.
>
¿Cómo se conecta un voltímetro a un circuito?

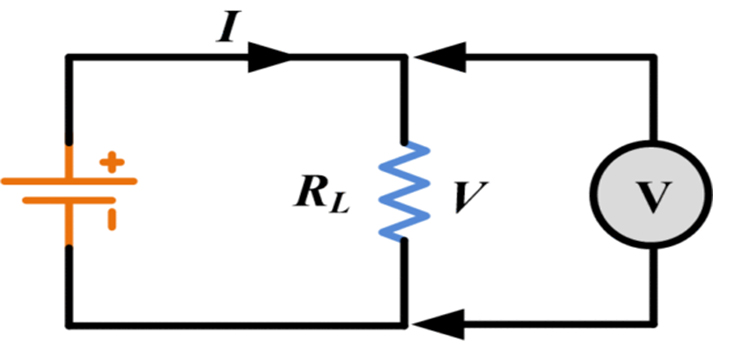

Está conectado en paralelo a los dos puntos del circuito. Como queremos medir la diferencia de potencial entre dos ubicaciones diferentes, deben conectarse en paralelo y no en serie. Si conectamos dos voltímetros en serie, obtenemos una diferencia de voltaje de 0 voltios. En otras palabras: cortocircuitamos la conexión del voltímetro.
>
¿Qué es un voltímetro? – Definición y tipos – Circuito Globo
Causa de que un voltímetro esté conectado en paralelo
Cuando los componentes eléctricos se conectan en serie, la misma corriente fluye de cada instrumento, pero el voltaje varía. Por el contrario, en una conexión en paralelo, el voltaje en todos los componentes es el mismo, pero la corriente varía. La cantidad de corriente que fluye a través de un voltímetro cuando se conecta en paralelo a un componente del circuito es pequeña.
Esto significa que el voltaje del circuito permanece constante. Cuando un voltímetro se conecta en serie, no puede detectar una diferencia de potencial porque el voltaje cambia. Dado que el voltaje permanece constante en paralelo, se puede calcular la diferencia de potencial entre dos ubicaciones conectadas.
Si un voltímetro está conectado en serie
La resistencia del voltímetro es bastante alta. Cuando se conecta en serie un voltímetro con alta resistencia, no fluye corriente a través del circuito. Esto hace que un voltímetro conectado en serie se comporte más como una resistencia que como un voltímetro.
¿Por qué el voltaje es el mismo en un circuito en paralelo?
Las ramas en una combinación en paralelo están conectadas a través del mismo par de nodos primarios. Usando esta colección de nodos primarios, podemos reducir las ramas paralelas a una única rama equivalente sobre la cual la pérdida de voltaje es V.
Dado que la caída en esta rama analógica corresponde a la caída en los nodos principales, la caída en todas las ramas conectadas a los nodos principales es la misma. Esto significa que el voltaje es constante en una conexión en paralelo.
Cómo mide un voltímetro la diferencia de potencial
Un galvanómetro es el corazón de un voltímetro. Un galvanómetro es un dispositivo para medir la corriente. Por otro lado, tiene una tolerancia a la corriente muy baja. La corriente más alta que puede atravesar un galvanómetro está simbolizada por el símbolo iGRAMO. Una resistencia grande está conectada en serie al galvanómetro.
Esto se debe a que la corriente es inversamente proporcional a la resistencia. Dado que el galvanómetro solo puede aceptar una pequeña cantidad de corriente, una resistencia grande en serie aumenta la resistencia neta del dispositivo, lo que hace que fluya muy poca corriente a través del dispositivo cuando se conecta en paralelo en el circuito.
¿Por qué un voltímetro tiene una resistencia alta?
Dado que el voltímetro mide la diferencia de potencial entre los dos puntos del circuito, tiene una resistencia interna muy alta. El voltímetro no influye en la corriente del dispositivo de medición.
Si el voltímetro tiene una resistencia baja, la corriente fluirá a través de él y el voltímetro dará una lectura inexacta. La alta resistencia del voltímetro evita que la corriente fluya a través del voltímetro, lo que resulta en una medición correcta.
Precauciones de seguridad al conectar el voltímetro.
Debes inspeccionar visualmente tu voltímetro antes de tomar medidas con él. Inspeccione el medidor, las sondas de prueba y los accesorios en busca de daños físicos. Verifique que todos los conectores estén bien conectados y busque metal expuesto o grietas en la carcasa. Nunca debe utilizar un dispositivo de medición defectuoso o sondas de prueba defectuosas.
Después de completar la evaluación visual, asegúrese de que su voltímetro esté funcionando correctamente. Nunca asumas simplemente que lo es. Para asegurarse de que su medidor esté funcionando correctamente, utilice una fuente de voltaje conocida o un dispositivo de prueba, como: B. el Fluke PRV240. Este es un requisito de NFPA 70E (EE. UU.) y GS38 (Europa).
Consejos para mejorar la precisión del voltímetro
Aumente la impedancia de entrada del voltímetro y calibrelo a un voltaje estándar conocido. Reduzca la resistencia de la derivación con un amperímetro y mida la caída de voltaje a través de la resistencia cuando la corriente fluye a través de ella con un voltímetro como se describe anteriormente. Calibre la medición para representar el flujo actual.
También puedes conseguir un multímetro digital. Ya se utilizan ampliamente dispositivos de medición digitales con una precisión muy alta y una resolución de 6 o más dígitos. También puede ser bueno un dispositivo de medición que haya sido verificado por un laboratorio de medición con estándares.
preguntas frecuentes
¿Cómo funciona un voltímetro?
Un voltímetro es un instrumento de dos terminales, con un terminal conectado a cables y el otro conectado a cables. Si introducimos una punta de plomo en uno de los lugares a examinar y la otra en el otro, el medidor marcará la diferencia.
Diploma
Si tienes un multímetro en lugar de un voltímetro, también necesitarás conectarlo en paralelo para medir el voltaje. Más importante aún, si está midiendo corrientes alternas, asegúrese de que un experto supervise el experimento.
CÓMO CONECTAR UN VOLTÍMETRO-AMPERÍMETRO DIGITAL. DOS TIPOS DE CONEXIÓN.
¿Cómo se conecta un voltímetro a un circuito?
¿Te has preguntado alguna vez cómo medir la tensión en un circuito eléctrico? El voltímetro es una herramienta esencial para cualquier amante de la electricidad, ya sea un estudiante, un aficionado o un profesional. En este artículo, desglosaremos de forma sencilla y práctica cómo conectar un voltímetro a un circuito, asegurándonos de que obtengas lecturas precisas y comprendas la importancia de esta conexión.
¿Qué es un voltímetro?
Un voltímetro es un dispositivo que mide la diferencia de potencial, o voltaje, entre dos puntos de un circuito eléctrico. Existen diferentes tipos de voltímetros, como los analógicos y digitales, cada uno con sus propias características y aplicaciones. Para una comprensión más profunda, puedes consultar este recurso sobre voltímetros.
Conexión de un voltímetro a un circuito

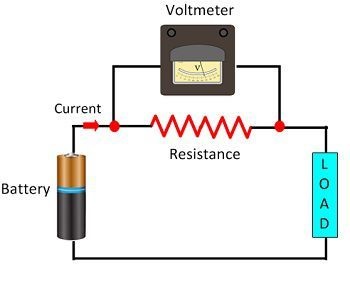

Para medir el voltaje de una parte del circuito, es crucial conectar el voltímetro en paralelo con el componente que se está midiendo. A continuación, se describe un paso a paso para realizar esta conexión:
- Identifica los dos puntos del circuito entre los cuales deseas medir el voltaje.
- Conecta el terminal positivo (rojo) del voltímetro al primer punto y el terminal negativo (negro) al segundo punto.
- Asegúrate de que el voltímetro esté configurado correctamente para medir voltaje.
- Lee el valor mostrado en el voltímetro. Esta será la diferencia de potencial entre los dos puntos.
Por qué conectar un voltímetro en paralelo
La razón por la cual el voltímetro debe estar conectado en paralelo es que queremos medir la diferencia de potencial entre dos ubicaciones, y al hacerlo en paralelo, no alteramos la corriente del circuito. Conectar un voltímetro en serie cambiaría el flujo de corriente y daría lecturas inexactas.
Precauciones de seguridad al usar un voltímetro
Antes de comenzar a medir, es importante tomar las siguientes precauciones de seguridad:
- Inspecciona visualmente el voltímetro para asegurarte de que no esté dañado.
- Verifica que el voltímetro esté calibrado y configurado para la lectura correcta.
- Evita tocar conexiones desnudas mientras el circuito esté energizado para prevenir descargas eléctricas.
¿Por qué un voltímetro tiene una alta resistencia?
La alta resistencia en un voltímetro es crucial porque minimiza la corriente que fluye a través de él, asegurando así que no afecte la lectura del voltaje en el circuito. Este diseño permite medir sin interferir en la operación normal del circuito.
Preguntas frecuentes (FAQs)
¿Qué tipo de voltímetro debo usar?
La elección del voltímetro depende del tipo de circuitos que estés midiendo. Para circuitos de baja tensión y corriente, un voltímetro digital es ideal. Para aplicaciones más complejas, considera un voltímetro analógico que ofrezca mayor sensibilidad y precisión.
¿Cómo puedo saber si mi voltímetro está funcionando correctamente?
Para verificar el funcionamiento de tu voltímetro, conecta el dispositivo a una fuente de voltaje conocido. Si la lectura coincide con la tensión de entrada, significa que el voltímetro está funcionando correctamente. Además, es recomendable calibrarlo periódicamente.
¿Puedo usar un multímetro como voltímetro?
Sí, un multímetro puede funcionar como voltímetro al seleccionarse en la función de medición de voltaje. Asegúrate de que esté configurado para la tención correcta (AC o DC, dependiendo del circuito que estés midiendo).
¿Qué debo hacer si la lectura del voltímetro es negativa?
Una lectura negativa puede indicar que la polaridad de las conexiones en el voltímetro está invertida. Verifica las conexiones del terminal positivo y negativo y corrígelas si es necesario.
Conclusión
Conectar un voltímetro a un circuito es una habilidad fundamental para cualquier persona interesada en la electricidad y la electrónica. Siguiendo estos pasos y consejos, podrás obtener lecturas precisas y comprender mejor cómo funciona un circuito eléctrico. Para obtener más información sobre mediciones electrónicas, consulta la página de tutoriales electrónicos.
