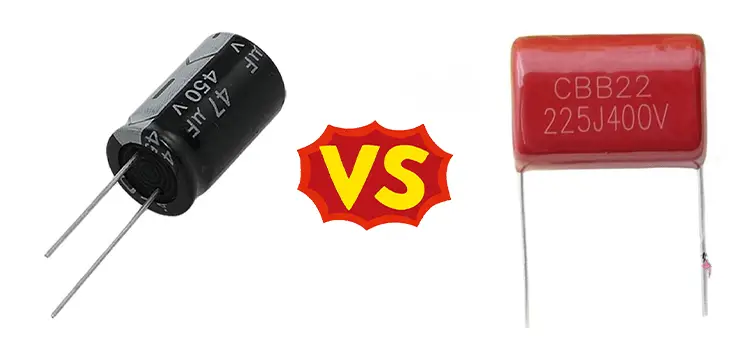

Condensador Polarizado versus No Polarizado: ¿Cuál Elegir?
En el fascinante mundo de la electrónica, los condensadores juegan un papel crucial en el funcionamiento de circuitos y dispositivos. Sin embargo, al enfrentarte a dos tipos principales—el condensador polarizado y el no polarizado—puede surgir la pregunta: ¿cuál es la opción más adecuada para tu proyecto? En este artículo, desentrañaremos las diferencias clave entre estos componentes, sus aplicaciones y cuándo es conveniente optar por uno sobre el otro. Prepárate para sumergirte en un viaje que transformará tu comprensión sobre estos vitales elementos del diseño electrónico. ¡Comencemos!
Los condensadores son dispositivos fundamentales en la electrónica, utilizados para almacenar y liberar carga eléctrica de manera controlada. Una decisión importante al momento de elegir un condensador es si este debe ser polarizado o no polarizado. En este artículo, exploraremos las diferencias entre ambos tipos de condensadores y sus aplicaciones más comunes. Si estás comenzando en el mundo de la electrónica o simplemente quieres mejorar tus conocimientos, ¡sigue leyendo para descubrirlo todo sobre los condensadores polarizados y no polarizados!
Tanto los condensadores polarizados como los no polarizados tienen los mismos conceptos básicos: liberan y almacenan cargas. Diferentes medios, rendimiento, capacidades y estructuras marcan la diferencia entre estos dos tipos de condensadores.
En un circuito, un condensador no polarizado (“no polar”) no tiene polaridad implícita y puede usarse en cualquier dirección. Sin embargo, la polaridad intrínseca de un condensador polarizado (“polar”) significa que sólo se puede conectar en un circuito en una dirección. Ésta es la principal diferencia entre ellos.
>
Diferencia entre condensador polarizado y no polarizado
Un condensador polarizado sólo se puede utilizar en una dirección en un circuito. Un signo más (+) y un signo menos (-) se colocan uno al lado del otro.
El signo más está asociado con la parte más positiva del circuito, mientras que el signo menos está asociado con el elemento más negativo del circuito. Los condensadores polarizados se utilizan comúnmente en fuentes de alimentación para filtrar las fluctuaciones de voltaje después de los diodos rectificadores.
>
Un condensador no polarizado se puede cablear en cualquier dirección. Se utilizan principalmente para el acoplamiento de señales para aislar un voltaje de CA en un cable.
Diferencia de construcción
La razón principal son las limitaciones físicas. El voltaje y la capacitancia son los dos elementos más críticos que afectan el tamaño del capacitor. Una mayor capacidad equivale a un tamaño mayor.
Los condensadores cerámicos son los condensadores no polarizados más utilizados. Los fabricantes no producen condensadores cerámicos de alta capacidad. Porque su tamaño también aumentará.
Además, el condensador se vuelve menos fiable. Un condensador polarizado tiene una mayor capacidad en un paquete más pequeño. La forma electrolítica de un condensador polarizado es la más común.
Entonces la principal diferencia es un cambio en el proceso de producción para aumentar la capacidad. El resultado es un condensador polarizado. Una mayor capacidad requiere el uso de condensadores polarizados.
¿Se puede utilizar un condensador no polarizado en lugar de uno polarizado?
Sí, también se puede utilizar un condensador no polarizado en lugar de un condensador polarizado. Los condensadores no polarizados son superconjuntos de condensadores polarizados. Cuando se reemplaza un electrolito por un elemento cerámico, la polarización no es un problema.
En general, un condensador polarizado se puede reemplazar por un condensador no polarizado con la misma capacidad y una tensión nominal igual o superior al original. A menos que sepa que el circuito solo aplica voltaje de una polaridad a la vez, los capacitores no polarizados solo deben reemplazarse con otros capacitores no polarizados.
Para aplicaciones de baja frecuencia, sería preferible un condensador polarizado a un condensador no polarizado.
¿Cuáles son las ventajas de un condensador no polarizado?
Los condensadores no polarizados se utilizan en circuitos de CA pura y también se pueden utilizar en filtrado de alta frecuencia debido a su baja capacidad. Se utilizan principalmente en circuitos de acoplamiento, desacoplamiento, retroalimentación, compensación y osciladores.
Tienen una corriente de fuga menor que los polarizados, pero también una capacitancia menor por tamaño. La ventaja clave es que conservan su capacidad incluso cuando están sesgados en ambas direcciones.
Por lo tanto, son beneficiosos en situaciones en las que el voltaje nunca cambia de polaridad cuando se usa correctamente.
¿Necesito un condensador polarizado?
Los condensadores polarizados se utilizan para filtrar fuentes de alimentación (almacenamiento). También se utilizan para evitar corriente continua en las etapas del amplificador cuando están acopladas entre sí. Ofrecen enormes valores de capacidad en un paquete pequeño y rentable.
La gente también usa gorras polarizadas porque a menudo cuestan mucho menos que las gorras no polarizadas con la misma capacidad y voltaje.
¿Cuál es la diferencia entre un condensador no polarizado y un condensador electrolítico?
Un condensador electrolítico es un condensador polarizado con un ánodo, o placa positiva, hecho de un metal anodizado para crear una capa de óxido aislante. Los condensadores sin polaridad positiva o negativa se denominan condensadores no polarizados.
El condensador electrolítico ayuda con el acoplamiento, desacoplamiento, filtrado de la fuente de alimentación y otras tareas típicamente superiores a 1 MF. Los condensadores no polarizados se utilizan en una variedad de aplicaciones que incluyen resonancia, acoplamiento, selección de frecuencia, limitación de corriente y más.
¿Es siempre mejor un condensador no polarizado que uno polarizado?
Esto depende de la aplicación para la que se utilice. Un condensador polarizado tiene una polaridad y se utiliza en circuitos de corriente continua (CC) para, entre otras cosas, suavizar una ondulación en la salida de un puente rectificador de onda completa, sincronizar y modificar la pendiente de la forma de onda.
Los tipos NP no polarizados también se pueden utilizar para medir el tiempo, pero permiten corriente alterna, es decir, señales eléctricas oscilantes que pasan por ambas polaridades.
Por lo tanto, a menudo se utilizan componentes no polarizados. Acondicionamiento de señalfiltros dependientes de la frecuencia, eliminación de polarización de CC y otras aplicaciones.
Diploma
Los condensadores polarizados tienen polaridades positivas y negativas específicas. El condensador no polarizado es un tipo de condensador que no está polarizado, lo que significa que este condensador no tiene polaridad positiva ni negativa.
Por tanto, existen diferencias entre ellos en rendimiento, capacidad, estructura y en diferentes entornos.
Condensador Polarizado versus No Polarizado
En el fascinante mundo de la electrónica, los condensadores juegan un papel crucial en el funcionamiento de circuitos y dispositivos. Sin embargo, al enfrentarte a dos tipos principales—el condensador polarizado y el no polarizado—puede surgir la pregunta: ¿cuál es la opción más adecuada para tu proyecto? En este artículo, desentrañaremos las diferencias clave entre estos componentes, sus aplicaciones y cuándo es conveniente optar por uno sobre el otro.
Diferencias Clave entre Condensadores Polarizados y No Polarizados
Tanto los condensadores polarizados como los no polarizados tienen los mismos conceptos básicos: liberan y almacenan carga eléctrica. Sin embargo, diferentes medios, rendimiento, capacidades y estructuras marcan la diferencia entre estos dos tipos de condensadores.
Condensador Polarizado
Un condensador polarizado sólo se puede utilizar en una dirección en un circuito. Generalmente, se le asigna un signo más (+) y un signo menos (-), indicando su polaridad. Los condensadores polarizados son comunes en:
- Fuentes de alimentación para filtrar fluctuaciones de voltaje.
- Etapas de amplificadores donde se evita que la corriente continua pase entre etapas.
Condensador No Polarizado
Por otro lado, un condensador no polarizado puede ser conectado en cualquier dirección dentro del circuito, lo que lo hace más versátil. Se utiliza principalmente para:
- Acoplar señales eléctricas.
- Aislar voltajes de corriente alterna (CA).
Diferencias de Construcción
La construcción de ambos tipos se basa en las limitaciones físicas de los materiales usados. Por lo general, los condensadores no polarizados, como los cerámicos, no son producidos en altas capacidades debido a inconvenientes de tamaño y fiabilidad. En cambio, un condensador polarizado permite tener mayor capacitancia en un paquete más pequeño, en especial los modelos electrolíticos.
¿Se Puede Usar un Condensador No Polarizado en Lugar de Uno Polarizado?
Sí, aunque es posible, no siempre es recomendable. Los condensadores no polarizados son superconjuntos de los polarizados y se pueden utilizar en aplicaciones donde la polaridad no cambia o permanece constante. Sin embargo, si el circuito requiere un condensador polarizado, es preferible utilizar el diseño recomendado para garantizar el desempeño adecuado del circuito.
Ventajas de los Condensadores No Polarizados
Los condensadores no polarizados tienen varias ventajas:
- Son ideales para circuitos de corriente alterna pura.
- Proporcionan menor corriente de fuga.
- Conservan su capacidad incluso bajo polarización inversa.
¿Necesito un Condensador Polarizado?
Los condensadores polarizados son esenciales en muchas aplicaciones de electrónica, especialmente en filtrado de fuentes de alimentación y en etapas de amplificadores. Gracias a su alta capacitancia en un tamaño compacto y coste efectivo, se convierten en una opción atractiva para muchos diseñadores de circuitos.
FAQs
¿Qué tipo de corriente utilizan los condensadores polarizados?
Los condensadores polarizados son adecuados para aplicaciones de corriente continua (DC), ya que su polaridad debe ser respetada para evitar daños al componente.
¿Puedo utilizar un condensador no polarizado en un circuito de corriente continua?
Sí, un condensador no polarizado se puede usar en un circuito de corriente continua. Sin embargo, es importante asegurarse de que la polaridad del voltaje no cambie, ya que podría dañar el condensador en ciertas aplicaciones.
¿Cómo elijo entre un condensador polarizado y uno no polarizado?
La elección entre un condensador polarizado y uno no polarizado depende de la aplicación. Si el circuito requiere una gran capacitancia y el voltaje es constante, elige un condensador polarizado. Si buscas versatilidad y la posibilidad de utilizar el componente en diferentes orientaciones, un condensador no polarizado es la mejor opción.
Conclusión
El entendimiento de las diferencias entre condensadores polarizados y no polarizados es esencial para cualquier entusiasta de la electrónica. Al evaluar tus proyectos, ten en cuenta las características y aplicaciones de cada tipo para elegir el componente adecuado.
Para más información sobre condensadores, puedes consultar Electronics Tutorials o visitar el sitio de Electronics.org.
