¿Te has encontrado alguna vez midiendo capacitancias y te has preguntado cuál es el símbolo de los microfaradios en tu multímetro? Si la respuesta es sí, no estás solo. La medición de capacitancias es una parte esencial del trabajo con circuitos electrónicos, y entender los símbolos de tu multímetro puede marcar la diferencia entre un diagnóstico certero y una confusión frustrante. En este artículo, desglosaremos el significado de los microfaradios, cómo identificarlos en tu multímetro y te daremos algunos consejos prácticos para sacarle el máximo provecho a esta herramienta. ¡Sigue leyendo y conviértete en un experto en mediciones electrónicas!
Si eres un aficionado a la electrónica y estás aprendiendo a utilizar un multímetro, seguramente te has preguntado qué significa ese extraño símbolo que aparece en la pantalla cuando mides valores en microfaradios. En este artículo te explicaremos de forma sencilla y concisa cuál es el símbolo de los microfaradios en un multímetro y cómo puedes usar esta función en tus proyectos de electrónica. ¡No te lo pierdas!
Si eres electricista o te estás iniciando en el mundo eléctrico, entonces necesitarás conocer las diferentes unidades eléctricas. Uno de ellos es el microfaradio.
Entonces ¿Cuál es el símbolo de microfaradios en un multímetro?? Respondamos a esta pregunta.
¿Dónde usamos microfaradios?
Los microfaradios se utilizan en una variedad de equipos electrónicos, incluidos condensadores, transistores y circuitos integrados.
Pero la mayoría de las veces, los encontrará al medir la capacitancia de un capacitor.

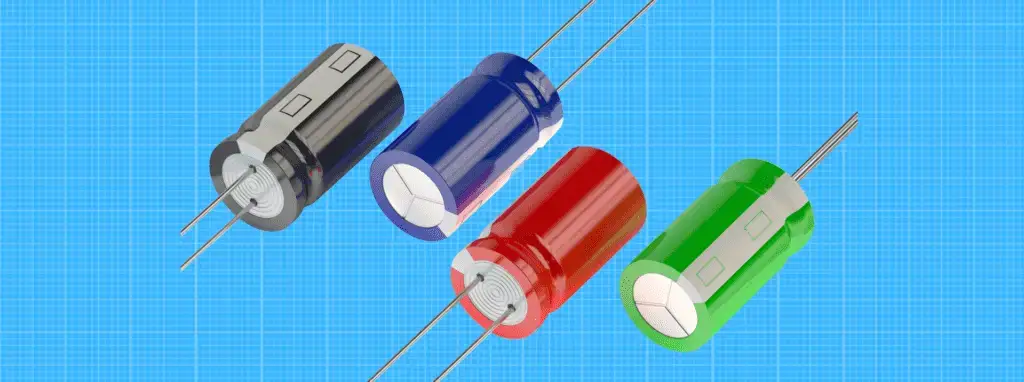

¿Qué es un condensador?
Un condensador es un componente electrónico que se utiliza para almacenar carga eléctrica. Consiste en dos placas de metal que se colocan juntas, con un material no conductor (llamado dieléctrico) entre ellas.
Cuando una corriente eléctrica pasa a través del condensador, carga las placas. Esta energía eléctrica almacenada se puede utilizar para alimentar dispositivos electrónicos.
Los condensadores se utilizan en una amplia gama de dispositivos electrónicos, incluidas computadoras, teléfonos celulares y radios.
>Hay dos tipos principales de condensadores:
condensadores polares
Los condensadores polares son un tipo de condensador electrolítico que utiliza un electrolito para proporcionar un camino para los electrones. Este tipo de capacitor se usa en una variedad de aplicaciones, que incluyen fuentes de alimentación, acoplamiento, desacoplamiento y filtrado.
Los capacitores electrolíticos son generalmente más grandes y tienen una capacitancia más alta que otros tipos de capacitores.
Condensador no polar
Los condensadores no polares son un tipo de condensador que almacena energía en un campo eléctrico. Este tipo de condensador no tiene electrodo polarizador, por lo que el campo eléctrico es simétrico.
Los capacitores no polares se utilizan en una variedad de aplicaciones, que incluyen radios, televisores y otros equipos electrónicos.
¿Cuáles son las terminales de un capacitor?
Hay dos terminales de un capacitor: el terminal positivo y el terminal negativo. El terminal positivo suele estar marcado con un signo «+», mientras que el terminal negativo está marcado con un signo «-«.
El propósito de los terminales es conectar el capacitor a un circuito eléctrico. El terminal positivo se conecta a la fuente de alimentación, mientras que el terminal negativo se conecta a tierra.
¿Cómo leer un condensador?
Para leer un capacitor, necesitas saber dos cosas: el voltaje y la capacitancia.
El voltaje es la cantidad de diferencia de potencial eléctrico entre los terminales positivo y negativo del capacitor. La capacitancia es la capacidad del capacitor para almacenar carga eléctrica.
El voltaje generalmente se escribe en el capacitor, mientras que la capacitancia generalmente se escribe en el costado del capacitor.
Símbolo de microfaradios en multímetro
El símbolo de los microfaradios es “µF”, que encontrarás en el dial de tu multímetro. También puede verlo escrito como «uF». Para medir microfaradios, configure su multímetro en la posición «µF» o «uF».
>La unidad estándar de capacitancia es el faradio (F). Un microfaradio es la millonésima parte de un faradio (0,000001 F).
El microfaradio (µF) se utiliza para medir la capacitancia de un componente o circuito eléctrico. La capacitancia de un componente o circuito eléctrico es la capacidad de almacenar carga eléctrica.
Comprensión básica de la unidad Farad
A faradio es una unidad de capacitancia. Lleva el nombre del físico inglés Michael Faraday. El farad mide la cantidad de carga eléctrica almacenada en el capacitor.
En la tabla puedes ver diferentes unidades de farad así como sus proporciones.
nombresímboloconversiónejemplopicofaradiopF1pF=10-12FC=10pFnanofaradionF1nF=10-9FC=10nFmicrofaradioµF1μF=10-6FC=10μFmilifaradiomF1mF=10-3FC=10mFfaradioFC=10FkilofaradiokF1 kF = 103FC=10kFmegafaradioFM1MF=106FC=10MFValores de capacitancia en Farad

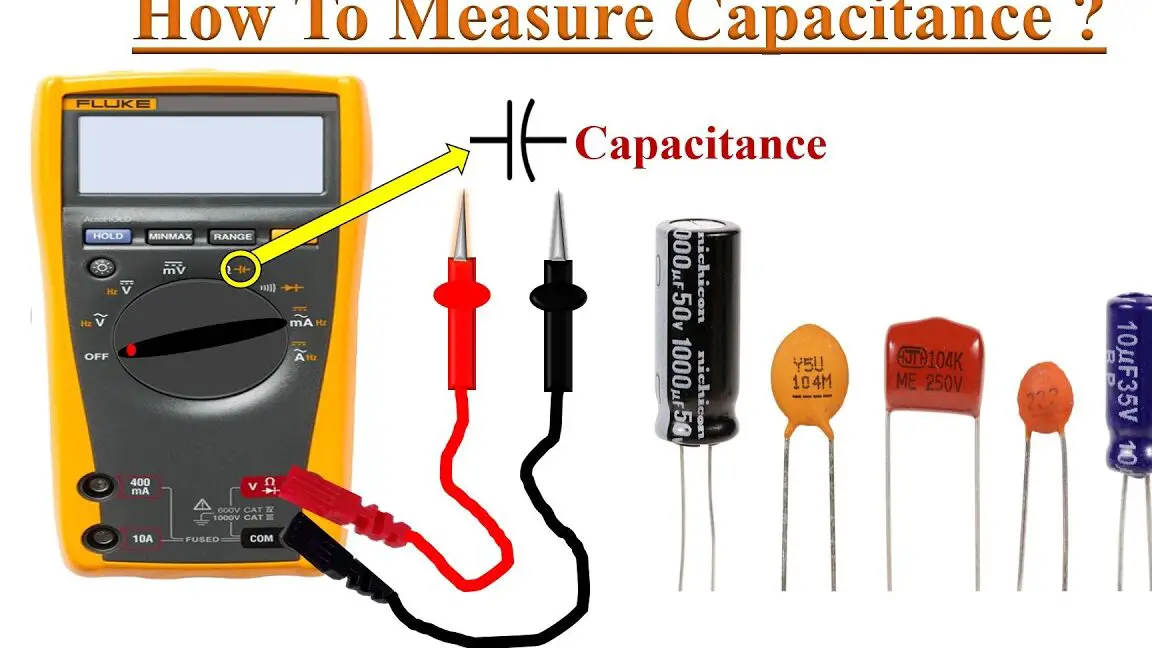

¿Cómo medir microfaradios?
Para probar la capacitancia de un capacitor, necesitará un multímetro que pueda medir microfaradios. La mayoría de los multímetros baratos no tienen esta función.
Antes de medir, asegúrese de drenar el capacitor para evitar dañar su multímetro.
Primero, identifique los terminales positivo y negativo del capacitor. En un capacitor polarizado, una de las terminales estará marcada como “+” (positiva) y la otra como “–” (negativa).
A continuación, conecte las sondas del multímetro a los terminales del condensador. Asegúrese de que la sonda negra esté conectada al terminal negativo y la sonda roja esté conectada al terminal positivo.
Ahora, encienda su multímetro y configúrelo para medir microfaradios (µF). Verá una lectura en microfaradios en la pantalla.
Ahora que sabes cuál es el símbolo de los microfaradios y cómo medirlos, puedes comenzar a usarlos en tus proyectos eléctricos.
Consejos de seguridad para probar capacitores
La medición de condensadores requiere algunas precauciones de seguridad.
Con cuidado y precaución, puede medir capacitores sin dañar el instrumento que los mide ni a usted mismo.
- Use guantes gruesos para proteger sus manos.
- Si presiona un capacitor contra su cuerpo (como cuando lo mide en la parte posterior de un amplificador u otro lugar estrecho), párese sobre una superficie seca y aislada (como una alfombra de goma) para evitar electrocutarse.
- Use un voltímetro digital preciso y bien calibrado ajustado al rango correcto. No use un voltímetro analógico (de aguja móvil), que puede dañarse con las altas corrientes involucradas en la prueba de capacitores.
- Si no está seguro de si un condensador está polarizado (tiene cables + y -), consulte su hoja de datos. Si no hay una hoja de datos disponible, suponga que está polarizada.
- No conecte un condensador directamente entre los terminales de una fuente de alimentación, ya que esto puede dañar el condensador.
- Al medir el voltaje de CC a través de un capacitor, tenga en cuenta que el voltímetro mismo afectará la lectura. Para obtener una lectura precisa, primero mida el voltaje con los cables del medidor en cortocircuito, luego reste ese voltaje «compensado» de la lectura con los cables del medidor conectados al capacitor.
Conclusión
Ahora que sabe cómo se ve un símbolo de microfaradio, simplemente puede medir un capacitor con un multímetro digital. Esperamos que esta guía te haya ayudado a comprender cómo funcionan los faradios como unidad de medida.
¿Cuál es el símbolo de los microfaradios en un multímetro?
¿Te has encontrado alguna vez midiendo capacitancias y te has preguntado cuál es el símbolo de los microfaradios en tu multímetro? Si la respuesta es sí, no estás solo. La medición de capacitancias es una parte esencial del trabajo con circuitos electrónicos, y entender los símbolos de tu multímetro puede marcar la diferencia entre un diagnóstico certero y una confusión frustrante.
¿Qué son los microfaradios?
Los microfaradios son una unidad de medida de capacitancia, fundamental en el ámbito de la electrónica. Un microfaradio (símbolo: µF) es igual a una millonésima parte de un faradio.
Símbolo de microfaradios en un multímetro
El símbolo de los microfaradios es “µF”, que encontrarás en el dial de tu multímetro. Algunos modelos también lo representan como “uF”. Para medir microfaradios, debes configurar tu multímetro en la posición correspondiente (“µF” o “uF”).
¿Dónde se utilizan los microfaradios?
Los microfaradios se utilizan comúnmente en:
- Condensadores
- Transistores
- Circuitos integrados
Específicamente, se encuentran al medir la capacitancia de un condensador, que es un componente electrónico que almacena energía eléctrica, esencial en diversos dispositivos como computadoras, teléfonos y radios.
Tipos de condensadores
Existen dos tipos principales de condensadores que suelen utilizar microfaradios:
- Condensadores polares: Utilizan un electrolito y se usan en aplicaciones como fuentes de energía y acoplamientos.
- Condensadores no polares: No tienen electrodo polarizador, se utilizan en radios y otros equipos electrónicos.
Cómo medir microfaradios
Para medir la capacitancia de un condensador, necesitarás un multímetro que tenga la función de medir microfaradios. Aquí te mostramos un procedimiento sencillo:
- Asegúrate de drenar el condensador antes de medir para evitar daños en el multímetro.
- Identifica los terminales positivo y negativo del condensador.
- Conecta las sondas del multímetro a los terminales del condensador, asegurándote de que la sonda negra vaya al terminal negativo.
- Configura el multímetro en la posición de microfaradios y lee el valor en la pantalla.
¿Por qué es importante conocer el símbolo de los microfaradios?
Conocer este símbolo te permite realizar mediciones precisas y asegurarte de que los componentes en tus circuitos electrónicos funcionen correctamente. La mala interpretación de estos símbolos puede llevar a errores costosos en tus proyectos. La capacitancia es crucial para el funcionamiento de dispositivos electrónicos, por lo que una medición errónea puede provocar fallos en el circuito.
¿Cómo leer un condensador?
Para leer un condensador, necesitas dos datos clave: el voltaje y la capacitancia. El voltaje es indicado en el propio condensador, mientras que la capacitancia se encuentra generalmente indicada al lado.
FAQs
¿Qué significa «µF» en un multímetro?
El símbolo «µF» en un multímetro se refiere a microfaradios, que es una unidad de medida usada para indicar la capacitancia de un condensador. Esta unidad es necesaria para entender cuánta energía puede almacenar un condensador en un circuito eléctrico.
¿Todos los multímetros miden microfaradios?
No, no todos los multímetros tienen la función de medir microfaradios. Es importante que verifiques las especificaciones de tu multímetro antes de intentar realizar estas mediciones.
¿Qué sucede si mido un capacitor cargado?
Medir un capacitor que aún está cargado puede dañar tu multímetro o incluso provocarte una descarga eléctrica. Siempre drena completamente el capacitor antes de realizar mediciones.
