¿Cuántos amperios soporta un cable de calibre 18 (desglose con fotos)?

¿Te has preguntado alguna vez cuántos amperios puede soportar un cable de calibre 18? Si trabajas en proyectos eléctricos o simplemente quieres asegurarte de que tus conexiones son seguras, entender la capacidad de los cables es esencial. En este artículo, desglosaremos la información clave sobre el calibre 18, mostrando imágenes que te ayudarán a visualizar su correcto uso y aplicación. Acompáñanos en este recorrido técnico y descubre todo lo que necesitas saber para llevar a cabo tus proyectos eléctricos con confianza y seguridad. ¡Sigue leyendo y no te pierdas los detalles cruciales que harán la diferencia!

Si eres un apasionado de la electricidad y te gusta estar al tanto de todos los detalles técnicos, seguro te has preguntado alguna vez cuántos amperios puede soportar un cable de calibre 18. ¡Estás en el lugar adecuado! En este artículo, te proporcionaremos un desglose completo, acompañado de fotos ilustrativas, para que puedas comprender a fondo las capacidades de este tipo de cable. Ya sea que estés pensando en realizar una instalación eléctrica en tu hogar o simplemente quieras ampliar tus conocimientos en el tema, esto es para ti. ¡Sigue leyendo y descubre todo sobre el cable de calibre 18 y su capacidad de amperaje!

La mayoría de la gente no comprende la conexión entre el calibre del cable y la ampacidad. Algunos pueden pensar que el cable calibre 18 se puede utilizar en cualquier circuito, pero esto no es cierto. A medida que cambia el voltaje, cambia el amperaje máximo de ese cable en particular. Asimismo, no podemos pasar por alto la longitud del cable y sus efectos. He experimentado esto de primera mano en muchos proyectos eléctricos. Así que hoy me centraré en analizar y analizar cuántos amperios puede soportar un cable de calibre 18.

En general, el cable de calibre 18 puede soportar 14 amperios a 90 °C. Este es el valor estándar que siguen la mayoría de los electricistas. Sin embargo, dependiendo de la distancia y el voltaje, el valor de amperios anterior puede cambiar.

Contenido

¿Cuántos amperios puede manejar 18 AWG?

AWG significa calibre de alambre americano. Es el método estándar para medir tamaños de cables en Norteamérica.

El cable de cobre de 18 AWG puede soportar 14 amperios a 90 °C. Normalmente, 18 AWG tiene un diámetro de cable de 1,024 mm2 y un área de sección transversal de 0,823 mm2.

La capacidad de carga actual depende de varios factores como la no reactividad, la tensión nominal, la flexibilidad, la densidad y la inflamabilidad. Sin embargo, la temperatura puede describirse como el factor más importante. Cuando la temperatura es alta, la capacidad de carga actual aumenta.

Por este motivo, la mayoría de los profesionales especifican una temperatura específica para el tamaño del cable. En la captura de pantalla anterior encontrará diferentes tamaños de cables adecuados para temperaturas y distancias específicas.

¿Cuántos amperios puede soportar un cable de calibre 18 a 12 V?

Como mencioné antes, la capacidad de carga actual cambia según el voltaje y la longitud del cable. Entonces, si proporciona 12 V, la capacidad de carga actual variará entre 0,25 A y 10 A dependiendo de la distancia. La caída de voltaje es la razón principal de este cambio.

caída de voltaje

Cada vez que aumenta la resistencia del cable, la caída de voltaje aumenta en consecuencia. Si tiene dificultades para comprender el concepto anterior, esta explicación puede resultarle útil.

La resistencia depende del área de la sección transversal y de la longitud del cable. Sigue la siguiente ecuación.

R = ρL/A

Aquí R es la resistencia. ρ representa la resistencia específica (valor constante). A representa el área de la sección transversal del cable y L representa la longitud del cable.

Entonces, a medida que aumenta la longitud del diámetro del cable 18, la resistencia aumenta en consecuencia.

Según la ley de Ohm:

V = IR

V representa voltaje, I corriente y R resistencia.

Por lo tanto, la caída de voltaje aumenta a mayor resistencia.

Caída de voltaje aceptable

La caída de voltaje aceptable debe ser inferior al 3% para lámparas y inferior al 5% para otros dispositivos eléctricos.

Teniendo en cuenta la caída de voltaje, aquí hay algunos ejemplos de cableado de cobre de calibre 12 y 18.

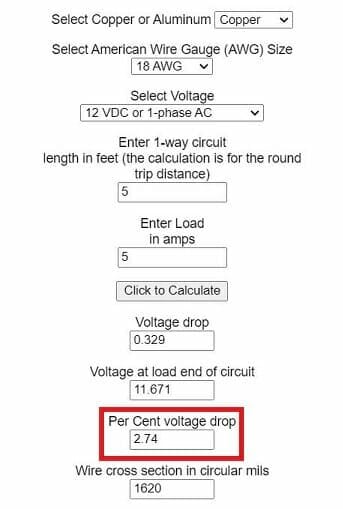

Ejemplo 1

¿Cuántos amperios soporta un cable de calibre 18 (desglose con fotos)?>

Como puede ver, con una corriente de 5 A puede pasar un cable de calibre 18 de 5 pies de largo.

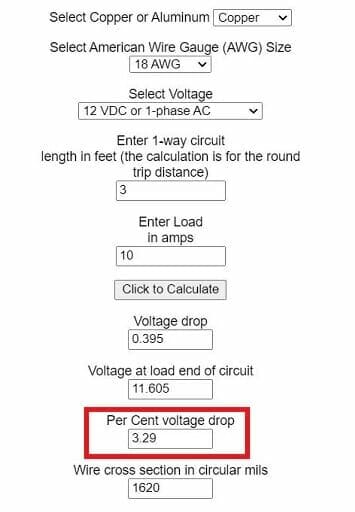

Ejemplo 2

¿Cuántos amperios soporta un cable de calibre 18 (desglose con fotos)?>

Como puede ver, si la corriente es de 10 A, debe tender un cable de calibre 18 a menos de 3 pies.

Sigue este enlace para eso. Calculadora de caída de voltaje.

¿Cuántos amperios puede soportar un cable de calibre 18 a 24 V?

A un voltaje de 24 V, un cable de calibre 18 puede manejar un rango de corriente de 10 VA a 50 VA. Como en los ejemplos anteriores, estos valores están espaciados de forma diferente.

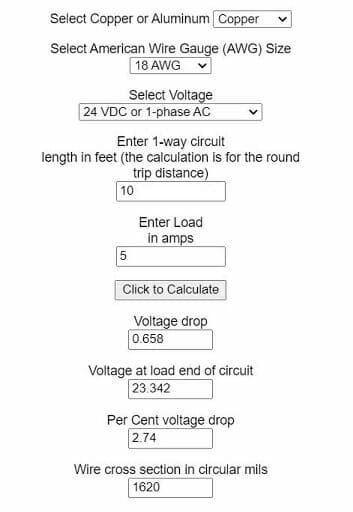

Ejemplo 1

¿Cuántos amperios soporta un cable de calibre 18 (desglose con fotos)?>

Como puede ver, a 5A puede pasar un cable de calibre 18 de 10 pies de largo.

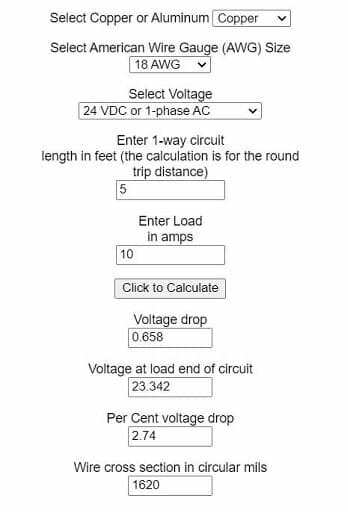

Ejemplo 2

¿Cuántos amperios soporta un cable de calibre 18 (desglose con fotos)?>

Como puede ver, si la corriente es de 10 A, debe tender un cable de calibre 18 a lo largo de 5 pies.

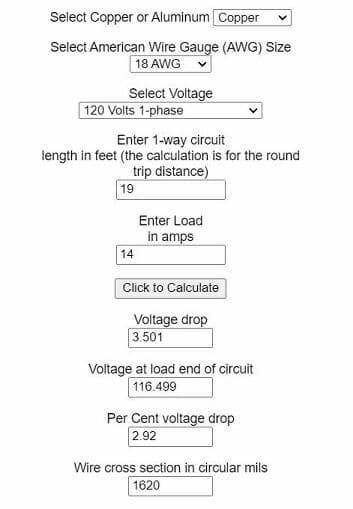

¿Cuántos amperios puede soportar un cable de calibre 18 a 120 V?

¿Cuántos amperios soporta un cable de calibre 18 (desglose con fotos)?>

A 120 V, un cable de calibre 18 puede manejar 14 amperios (1680 vatios). Puede tender el cable de calibre 18 a 19 pies de largo.

Tenga en cuenta: Aquí mantenemos la caída de tensión aceptable por debajo del 3%.

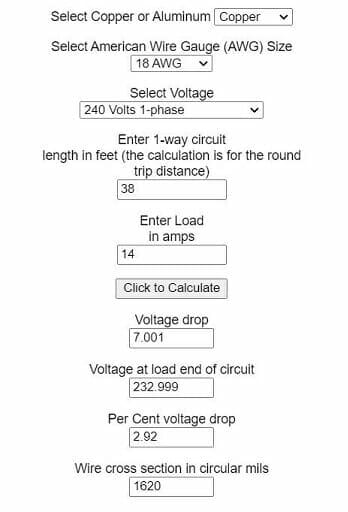

¿Cuántos amperios puede soportar un cable de calibre 18 a 240 V?

¿Cuántos amperios soporta un cable de calibre 18 (desglose con fotos)?>

A 240 V, un cable de calibre 18 puede manejar 14 amperios (3360 vatios). Puede pasar el cable de calibre 18 a una distancia de 38 pies.

Usando alambre de calibre 18

Por lo general, los cables de calibre 18 se pueden pasar en cables de lámpara de 10 amperios. Además, podrá reconocer los cables de calibre 18 en las siguientes aplicaciones.

  • El cable de calibre 18 es una excelente opción para baterías de vehículos y otras aplicaciones automotrices. Por ejemplo, la mayoría de los cables de altavoz tienen un calibre de 12 a 18.
  • Algunas personas usan alambre de calibre 18 como alargadores. Por ejemplo, en herramientas eléctricas como taladros y amoladoras, estos cables de calibre 18 son comunes.

¿Para qué sirve el cable calibre 18?

Los cables de 18 AWG están diseñados para iluminación de bajo voltaje.

¿El material (aluminio/cobre) cambia su amperaje?

Sí, el tipo de material afecta directamente la resistencia actual. El aluminio y el cobre son los materiales más utilizados para fabricar estos cables AWG. Antes de profundizar en cómo varía la corriente según el material, aquí hay algunas características únicas de estos conductores.

cobre

De los dos metales mencionados anteriormente, la mayoría de los fabricantes utilizan cobre para fabricar cables. Los cables de cobre se encuentran en los dispositivos electrónicos y en los dispositivos de distribución de energía modernos. Hay muchas razones para esta popularidad. Éstos son algunos de ellos.

Mayor conductividad

Una de las principales razones de esta popularidad es la conductividad. El cobre tiene la conductividad más alta entre los metales no preciosos. Esto significa que el cobre es más conductor que el aluminio.

Menor expansión térmica

Además, el menor coeficiente de expansión térmica también es una ventaja del uso de cobre. Por esta razón, el cobre no cambia fácilmente con los cambios de temperatura.

Posibilidad de obtener pátina verde.

La pátina verde es una sustancia química que se forma naturalmente en el bronce y el cobre. Este químico es una mezcla de sulfuros, cloruro de cobre, carbonatos y sulfatos. Debido a la capa de pátina verde, el cobre tiene una mayor resistencia a la corrosión.

Consejo: La pátina verde no afecta el rendimiento del alambre de cobre.

aluminio

El aluminio es el metal menos popular en comparación con los cables conductores de cobre. Sin embargo, el aluminio tiene algunas propiedades únicas que pueden resultar muy útiles. Éstos son algunos de ellos.

Menos peso

Aunque el aluminio tiene una conductividad un 61 por ciento menor que el cobre, el aluminio constituye el 30 por ciento del peso del cobre. Por este motivo, los alambres de aluminio son fáciles de manipular.

Barato

En comparación con el cobre, el aluminio es mucho más barato. Si está buscando un proyecto de cableado rentable, el aluminio debería ser su elección.

Tenga en cuenta: El aluminio reacciona con el agua y produce gas hidrógeno. Esta es una gran preocupación para los fabricantes. No se pueden utilizar cables de aluminio para tareas como instalar cables submarinos. (1)

¿Qué pasa con la fuerza actual?

Por ejemplo, si utiliza alambre de cobre de calibre 8 para una tarea particular, necesitará alambre de aluminio de calibre 6 para la misma tarea. Recuerde que a mayor calibre, el espesor del alambre disminuye. Entonces necesitas un alambre de aluminio más grueso.

Beneficios de comprender los amperios nominales para cables de calibre 18

Conocer los amperajes nominales del cable calibre 18 le ayudará a seleccionar los componentes electrónicos y las aplicaciones adecuados. Con un espesor menor, la resistencia del cable aumenta debido a la menor área de la sección transversal. Esto significa que los cables se calentarán y eventualmente se derretirán. O, a veces, podría afectar sus dispositivos electrónicos. Por eso es fundamental realizar un cableado con la sección correcta. No utilice cables de calibre 18 en un circuito de más de 14 amperios. (2)

Preguntas frecuentes

¿La distancia afecta el rendimiento del amplificador?

Sí. A medida que aumenta la distancia, el valor de amperios disminuye debido a la mayor resistencia. Por esta razón, debes tender cables con niveles de voltaje aceptables.

¿Corriente máxima para cable de 18 AWG?

Generalmente, los cables de 18 AWG pueden manejar hasta 16 A. Sin embargo, el valor recomendado es 14A. Así que mantenga el valor de amperios dentro del rango seguro.

¿Cuál es el amperaje nominal para un cable trenzado de calibre 18?

La clasificación promedio de un cable de calibre 18 es 14 A. Sin embargo, los cables sólidos pueden transportar más corriente que los cables trenzados. Algunos profesionales pueden limitar el cable trenzado de calibre 18 a 7A.

¿Cuál es el amperaje nominal para un cable automotriz de calibre 18?

Los cables para automóviles de calibre 18 son únicos. Estos cables pueden manejar desde 3A hasta 15A. En cuanto a la distancia, puede cubrir entre 2,4 pies y 12,2 pies.

Resumen

Sin lugar a dudas, los cables de calibre 18 son una excelente opción para entornos de bajo voltaje. Especialmente si utiliza bombillas de 10 amperios, el cable de calibre 18 es perfecto para estas bombillas.

Sin embargo, recuerda hacer los deberes antes de tomar la decisión final. Comprobar la caída de tensión según la distancia. Comprueba también el tipo de cable. sólido o trenzado. No utilice alambre trenzado en lugar de alambre sólido. Un error tan estúpido podría dañar sus dispositivos electrónicos o derretir los cables.

Consulte algunos de nuestros artículos relacionados a continuación.

Referencias
(1) Cables submarinos: https://www.business-standard.com/podcast/current-affairs/what-are-submarine-cables-122031700046_1.html
(2) Electrónica: https://www.britannica.com/technology/electronics

Testimonios en vídeo

orgulloso_asiático_newyorker

escuela de climatización

Canal de Arquímedes

chispeante ruso

Departamento de Arte de Columbus Norte

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

¿Cuántos amperios soporta un cable de calibre 18‌ (desglose con fotos)?

Introducción al cable‍ de calibre ⁣18

¿Te​ has⁣ preguntado alguna vez cuántos amperios puede soportar ​un cable de calibre 18? Si trabajas en proyectos eléctricos o simplemente quieres asegurarte de ⁤que tus conexiones son seguras, entender la capacidad de los cables es esencial.

En este artículo, desglosaremos la información clave sobre⁢ el calibre 18, mostrando imágenes que te ayudarán a ⁣visualizar su correcto uso y aplicación.

Capacidad de amperios del cable calibre 18

En general, el cable de calibre 18 puede soportar 14 amperios a 90 °C. Sin embargo, dependiendo de la distancia ⁣y el voltaje, este valor puede cambiar.

Factores que ⁣influyen en la capacidad‌ de ⁣carga

La capacidad ‌de⁢ amperios ‍de un cable depende de ‍varios factores, ⁢incluyendo:

  1. Temperatura ambiente
  2. Longitud del cable
  3. Tensión del circuito
  4. Material del cable (cobre ⁣o⁢ aluminio)

Amperios⁤ soportados por el cable ​18 según el voltaje

A 12 V

La capacidad de carga actual varía entre⁣ 0,25 A y 10 A dependiendo de la distancia. La‌ caída de voltaje es un aspecto crucial a considerar.

A 24 V

A un voltaje de 24 ⁢V, un cable ⁣de calibre 18 puede manejar un rango ⁢de corriente de⁤ 10 VA a 50 VA.

A 120 V

A 120 V, puede manejar ⁢ 14 amperios (1680 vatios)⁣ a una ‍distancia de 19 pies.

A 240 V

A 240 V, también ‍puede manejar 14 amperios (3360 vatios) a una distancia​ de⁣ 38 pies.

Aplicaciones del cable de calibre 18

El‌ cable de calibre 18 es ideal para:

  • Iluminación de bajo ​voltaje
  • Conexiones en ​proyectos automotrices
  • Circuitos de altavoces
  • Herramientas eléctricas

Materiales​ del cable: cobre vs. ⁣aluminio

Cobre

El cobre es ‍el material más utilizado para fabricar⁢ cables. Sus ventajas ⁢incluyen:

  • Mayor conductividad
  • Menor expansión térmica
  • Mayor resistencia ‍a la corrosión

Aluminio

El aluminio, aunque menos popular, es​ más ‌ligero y​ económico, pero presenta desafíos de ‌resistencia.

Beneficios de conocer los amperios nominales

Conocer los amperajes nominales del cable calibre 18 es fundamental para evitar el sobrecalentamiento⁤ y garantizar ⁤la seguridad de tus proyectos eléctricos.

Preguntas Frecuentes (FAQs)

¿La distancia afecta el rendimiento del amperaje?

Sí, ⁤a medida que aumenta la longitud del‍ cable, la resistencia también ⁤aumenta, lo‌ que puede llevar ​a una caída​ de voltaje significativa.

¿Para qué más se puede‍ usar el cable calibre⁣ 18?

Además de las aplicaciones mencionadas, este calibre es ideal para​ proyectos de iluminación y distribución​ de energía en automóviles.

¿El tipo de material afecta su amperaje?

Definitivamente. Los ⁤cables de cobre tienen una mayor capacidad de carga en comparación con los ‌de aluminio debido a su menor resistencia.
