¿Te has preguntado cuántos cables pueden albergarse en un conducto de 3-4? La respuesta no es tan sencilla como parece, ya que depende de diversos factores como el tipo de cable, su tamaño y los lineamientos técnicos que regulan su instalación. En este artículo, exploraremos las distintas configuraciones y recomendaciones para optimizar el espacio en tus conducciones eléctricas. Descubre cómo un manejo adecuado de los cables no solo garantiza la seguridad, sino que también maximiza la eficiencia de tus instalaciones. ¡Acompáñanos en este fascinante recorrido por el mundo de las instalaciones eléctricas!
En el mundo de la electricidad y las instalaciones eléctricas, es crucial conocer la cantidad de cables necesarios para un conducto de 3-4. Ya sea que te estés preparando para una renovación en tu hogar o estés buscando información sobre el tema, este artículo te proporcionará los números exactos que necesitas. Acompáñanos mientras exploramos los diferentes tipos de cables y los lineamientos recomendados para un correcto cableado. ¿Estás listo para descubrir cuántos cables caben en un conducto de 3-4? ¡Sigue leyendo!
Un canal para cables es ideal para ocultar cables. Sin embargo, necesita saber cuántos cables puede colocar para decidir qué cable usar.
Protegen los cables eléctricos y garantizan una larga vida útil. Sin embargo, vienen en diferentes tamaños y con diferentes capacidades para sujetar cables. El conducto de ¾” es común, pero ¿cuántos cables puede contener?
La cantidad de cables que puede colocar en un conducto de ¾ de pulgada suele ser 12 si son todos cables de 12 AWG o 7 si 10 AWG. El nivel de llenado del 40% para 3 o más cables limita el número para permitir una instalación adecuada y futuras adiciones. Sin embargo, esto se aplica a las tuberías de PVC80, mientras que el límite para otros tipos es diferente y hay varios otros factores a considerar.
Antes de pasar los cables por un conducto de ¾ de pulgada, debe considerar los otros factores. Sigue leyendo para descubrirlo.
Actas
Utilice este procedimiento para determinar la cantidad máxima de cables que puede colocar en un conducto:
- Paso 1: Encuentre el área de la sección transversal interna en pulgadas cuadradas para el tipo de tubería que está utilizando.
- paso 2: Multiplique por 0,4 (se aplica a 3 o más cables; consulte a continuación si hay menos).
- paso 3: determine la sección transversal externa del tipo y tamaño de cable que desea insertar. Suponemos que son todos iguales.
- Etapa 4: Divide el resultado del paso 2 por el resultado del paso 3. Redondea hacia abajo al número entero más cercano (ya que no puedes tener cables rotos).
Describiremos este procedimiento en detalle para mostrar cómo obtener y calcular la información. Esto supone que ya tiene un conducto de ¾ de pulgada y desea saber cuántos cables caben en él.

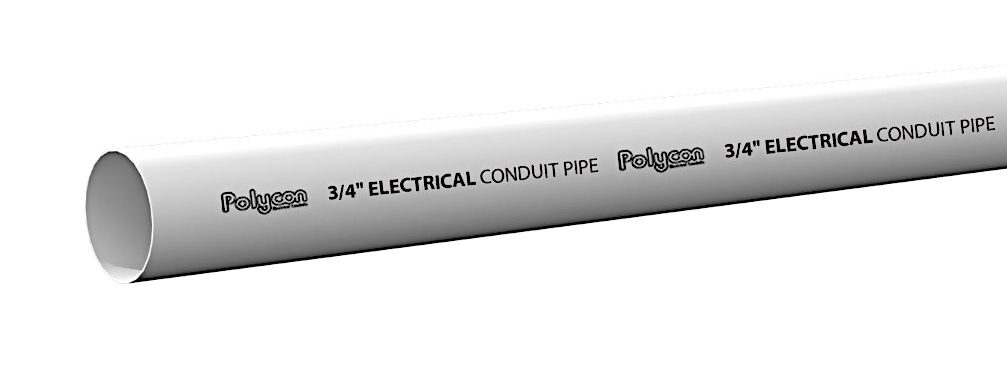

Un conducto de ¾” (para el paso 1)
Una tubería de 3 4 es una tubería de ¾ (tres cuartos) de pulgada.
¾ de pulgada para una tubería es un tamaño común, pero no el único. Los cables vienen en diferentes tamaños, normalmente ½”, ¾”, 1” y 2”. Sin embargo, nuestra atención se centra en los cables de ¾ de pulgada.

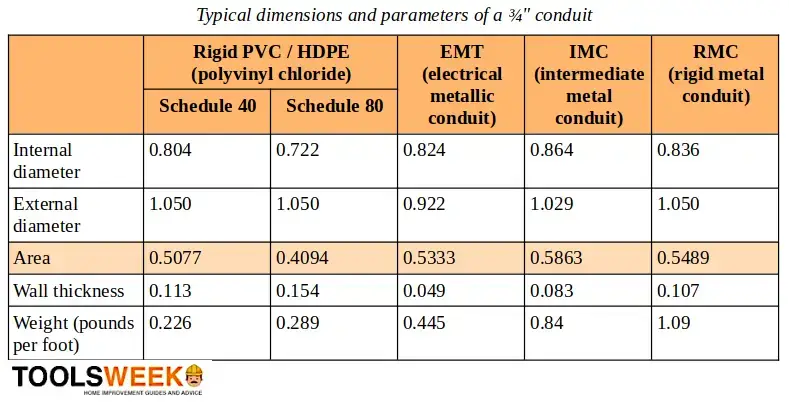

Este es el diámetro indicado de la tubería, pero el diámetro exterior real suele ser de 1,05 pulgadas y el diámetro interior es de 0,804 pulgadas (PVC40) o 0,722 pulgadas (PVC80). El tamaño comercial en milímetros (mm) es 21. Las dimensiones y parámetros típicos específicos de una tubería de ¾ de pulgada se muestran en la siguiente tabla:
El valor importante en la tabla anterior es el área de la sección transversal interna (el espacio interior) porque, al menos en teoría, determina cuántos cables puede colocar antes de realizar más ajustes.
El área de la sección transversal interna es 0,5077 pulgadas (PVC40), 0,4094 pulgadas (PVC80), 0,5333 pulgadas (EMT), 0,5863 pulgadas (IMC) o 0,5489 pulgadas (RMC).
Dividir esto por el área de la sección transversal de cada cable (y redondear hacia abajo) da el límite físico para la cantidad de cables, pero hay otros factores a considerar.
Código NEC (para el paso 2)
El Código NEC (300.17) establece que la cantidad y el tamaño de los conductores en un conducto no impedirán la disipación de calor ni dificultarán la fácil extracción de los conductores sin dañarlos.
Área permitida y proporción de llenado
El rango permitido es el área que se puede ocupar con una proporción de llenado del 40% según el estándar NEC. Esto se aplica a tres o más cables enfundados sin plomo instalados en el mismo conducto.
El nivel de llenado para un solo conductor o cable es del 53%, para dos es del 31%. Sin embargo, estas cifras clave están sujetas a nuevos ajustes a la baja.
Tipo y tamaño de cable (para el paso 3)
Los diferentes tipos y tamaños de cables afectan la cantidad de cables que se pueden colocar en un conducto.
Solo puede colocar tantos cables en un conducto como lo permita el espacio. Puede tener una idea aproximada de cuántos cables caben si conoce el área de la sección transversal exterior de la sección transversal exacta del cable (multiplicada por el número).

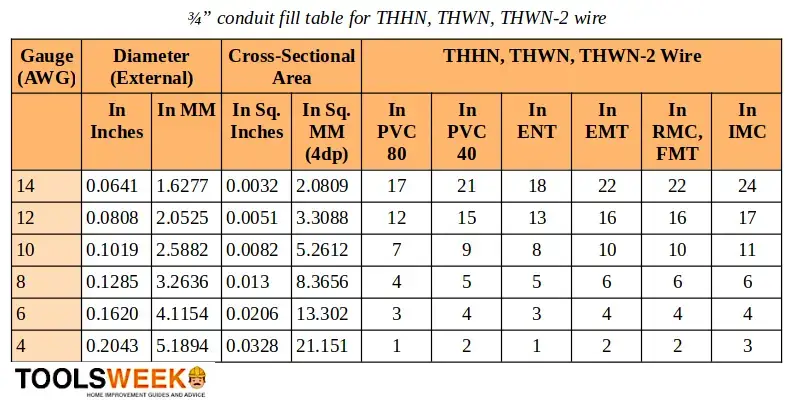

La siguiente tabla indica la cantidad de cables (solo tipos THHN, THWN y THWN-2) que puede colocar en seis tipos diferentes de conductos después de aplicar la restricción de relación de llenado del NEC (para 3 o más cables en el interior).
La información proviene de los Anexos C.10 y C.11 de NEC 2020, que especifican el número máximo de cables por tipo de tubería de PVC rígido (Anexo 80 y 40, respectivamente). El PVC tipo A y EB se analizan en las Tablas C.12 y C.13 a continuación. Las tuberías que no son de PVC que se tratan aquí son:
- EMT (Tuberías Metálicas Eléctricas)
- ORL (tubos eléctricos no metálicos)

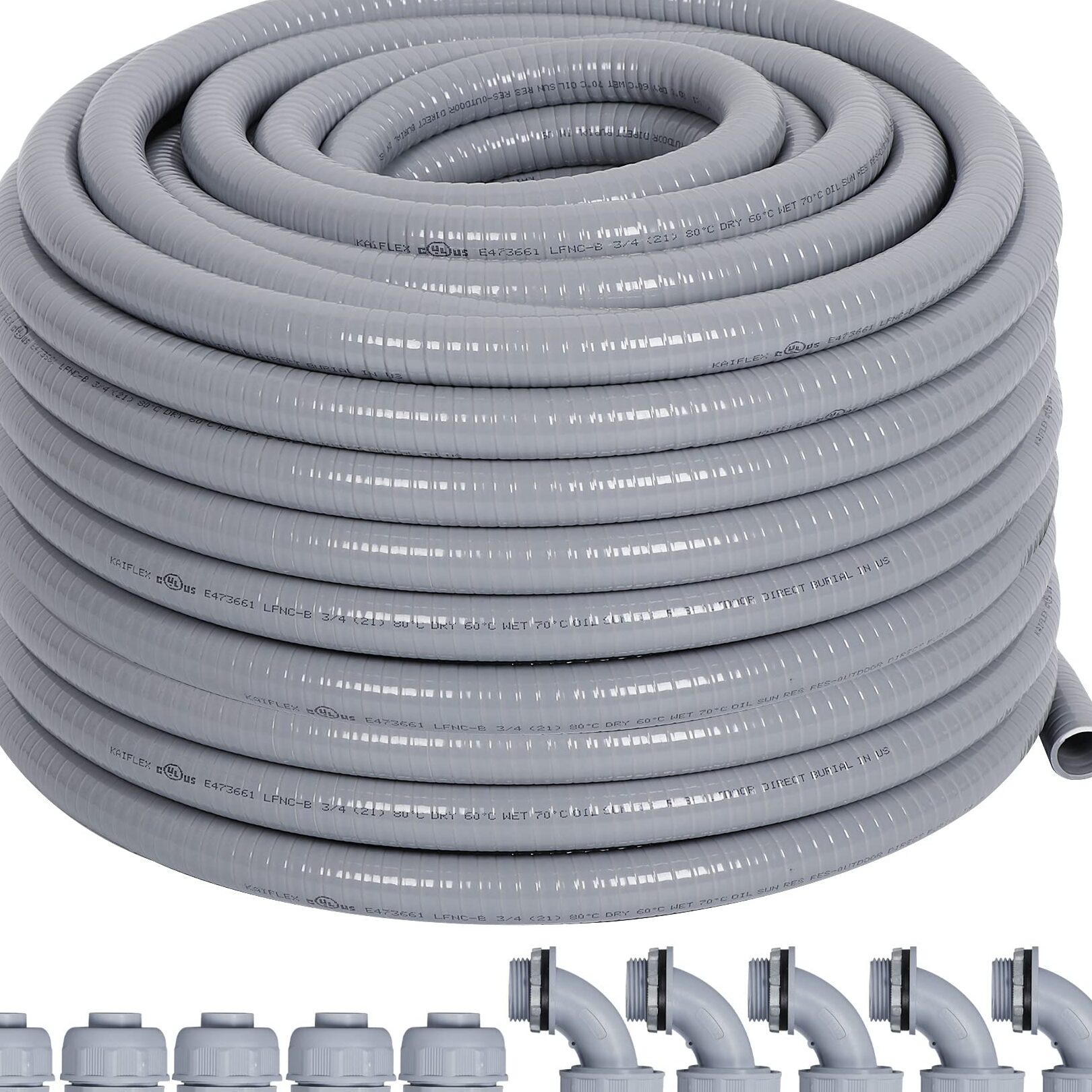

- FMT (Manguera metálica flexible)
- IMC (Conducto metálico intermedio)
- RMC (Conducto de metal rígido)
Si quieres saber más sobre otro tipo de cables, necesitarás consultar otras tablas, como las siguientes:
AWG, FEP, FEPB, HF, HFF, KF-1, KFF-1, KF-2, KFF-2, PFA, PFAH, RHH, RHW, RHW-2, SF-1, SFF-1, TFE, THHW, THW, THW-2, THWW, TW, XF, XFF, XHH, XHHW, XHHW-2, Z, ZFF, ZHF, ZW
Otros factores que afectan la cantidad de cables en un conducto de ¾”
La cantidad de cables que puede colocar en un conducto de ¾ de pulgada está limitada por cuatro factores principales: diámetro, material, aislamiento y relación de relleno.
Anteriormente solo consideramos el diámetro, la relación de llenado y el tipo de conductor, pero hay varios otros factores. A menos que mencione el conducto de ¾ de pulgada, la información se aplica igualmente a conductos de otros tamaños. Otros factores incluyen:
- Curvas e intersecciones – Reduzca la cantidad de cables en el conducto de ¾” si tiene muchas curvas y conexiones (o use un conducto más grande).
- conductor – Los datos anteriores suponen que hay conductores de cobre en los cables. Para otros tipos, como el alambre de aluminio, las especificaciones difieren.
- Material de tubería – Aunque he proporcionado datos para 6 tipos de líneas diferentes, otros tipos tienen diferentes limitaciones de espacio interior y relleno de líneas.
- diámetro o área – Como puede ver en la tabla, cuanto mayor sea el diámetro o área del cable, menor será la cantidad de cables que podrá colocar en el conducto de ¾ de pulgada.
- Proporción de llenado – Los datos anteriores suponen que está insertando tres o más cables. De lo contrario, las proporciones de llenado difieren para 1 (53%) o 2 (31%) cables.
- Aislamiento de cables – El diámetro exterior de un cable depende del tipo de aislamiento utilizado, ya que diferentes materiales tienen diferentes espesores. Es por eso que mencioné en el paso 3 que se tiene en cuenta el área de la sección transversal exterior (no el área interior).
- temperatura
- Entra y Ubicación
El tipo de cable y el lugar donde se tiende el conducto también influyen, aunque no los hemos tenido en cuenta. NEC 342.22-388.22 distingue entre los siguientes tipos y ubicaciones:
- Procesamiento de señales de audio
- Cableado clase I, II y III
- Fibra óptica
- Circuitos de alarma contra incendios
- Alambre de sujeción
- Firmar
- teatro
- subsuelo
Elegir el conducto para cables adecuado
Es importante utilizar la línea de tamaño correcto.
Si es demasiado pequeño, no habrá suficiente espacio y el exceso de cables aumenta el riesgo de sobrecalentamiento y riesgo de incendio. Una tubería más grande de lo necesario también es insegura y aumenta innecesariamente los costes. Es posible que los cables no estén protegidos adecuadamente.
Referencias
Recursos del sitio web:
¿Cuántos cables hay en un conducto de 3-4? (Según tipos de cables y lineamientos)
¿Te has preguntado cuántos cables pueden albergarse en un conducto de 3-4? La respuesta no es tan sencilla como parece, ya que depende de diversos factores como el tipo de cable, su tamaño y los lineamientos técnicos que regulan su instalación. En este artículo, exploraremos las distintas configuraciones y recomendaciones para optimizar el espacio en tus conducciones eléctricas.
Factores a Considerar al Calcular la Capacidad de un Conducto
La cantidad de cables que puede contener un conducto de ¾ de pulgada, comúnmente utilizado en instalaciones eléctricas, depende de varios factores:
- Diámetro del cable: Cada tipo de cable tiene un diámetro específico que influye en el espacio ocupado.
- Tipo de material: Los conductos pueden ser de PVC, EMT, RMC, entre otros, y cada uno tiene diferentes capacidades.
- Aislamiento del cable: El tipo de aislamiento afecta el tamaño del cable.
- Relación de llenado: La normativa NEC establece límites en la ocupación del espacio para asegurar la disipación de calor y facilitar la extracción de cables.
Cálculo de la Cantidad de Cables en un Conducto de ¾ de Pulgada
Para determinar cuántos cables caben en un conducto de ¾ de pulgada, puedes seguir el siguiente procedimiento:
- Encuentra el área de la sección transversal interna en pulgadas cuadradas para el tipo de tubería que estás utilizando.
- Multiplica este valor por 0.4 si hay tres o más cables.
- Determina la sección transversal externa del cable que deseas insertar.
- Divide el resultado del paso 2 por el del paso 3 y redondea hacia abajo al número entero más cercano.
Este procedimiento es esencial para asegurar que los cables puedan instalarse de manera segura y eficiente.
Capacidad de Cables por Tipo y Tamaño
La siguiente tabla muestra el número máximo de cables que puedes colocar dependiendo del tipo de conductor:
Tipo de Conducto | Nombre del Cable | Cantidad Máxima de Cables |
---|---|---|
PVC 80 | 12 AWG | 12 |
PVC 80 | 10 AWG | 7 |
EMT | 12 AWG | 10 |
RMC | 10 AWG | 6 |
Preguntas Frecuentes (FAQs)
¿Es seguro pasar muchos cables por un mismo conducto?
Pasar muchos cables por un mismo conducto puede aumentar el riesgo de sobrecalentamiento. Es esencial seguir las recomendaciones de la normativa NEC para mantener una relación de llenado adecuada y asegurar la disipación de calor. Además, un exceso de cables puede dificultar la extracción y el mantenimiento.
¿Cómo afecta el tipo de aislante a la capacidad de un conducto?
El tipo de aislante de un cable puede afectar su diámetro y, por lo tanto, la cantidad de cables que caben en un conducto. Un aislante más grueso aumenta el tamaño del cable, reduciendo el número de conductores que se pueden colocar en un conducto. Siempre es recomendable verificar las especificaciones del fabricante.
¿Dónde puedo encontrar más información sobre los códigos eléctricos aplicables?
Es aconsejable consultar el Código Eléctrico Nacional (NEC), que proporciona directrices y normativas sobre las instalaciones eléctricas. Este código es fundamental para mantenerse actualizado sobre las pautas de instalación.
Conclusión
Conocer cuántos cables caben en un conducto de 3-4 es vital para cualquier proyecto eléctrico. Los factores como el diámetro del cable, el tipo de conducto y la normativa de llenado son esenciales para asegurar una instalación segura y eficaz. Siguiendo estas recomendaciones, podrás manejar adecuadamente tus conducciones eléctricas, garantizando tanto la seguridad como la eficiencia en tus instalaciones.
