Diagrama de cableado del condensador del ventilador de 3 etapas | Una guía paso a paso
¿Te has encontrado alguna vez frente a un ventilador de 3 etapas, sin saber cómo conectar el condensador correctamente? No estás solo. El cableado de estos dispositivos puede parecer complicado, pero con la guía adecuada, verás que es más sencillo de lo que imaginas. En este artículo, te llevaremos de la mano a través de un diagrama claro y fácil de seguir, desglosando cada etapa del proceso. Ya seas un aficionado al bricolaje o un profesional, nuestra guía paso a paso te ayudará a dominar el arte de instalar el condensador de tu ventilador. ¡Prepárate para convertirte en un experto y disfrutar de un aire fresco y bien regulado en tu hogar!
Los ventiladores de 3 etapas son una opción popular para mantener nuestros hogares y espacios de trabajo frescos durante los meses más calurosos del año. Sin embargo, para asegurarnos de que funcionen de manera eficiente y efectiva, es importante comprender cómo está conectado el condensador del ventilador. En esta guía paso a paso, exploraremos el diagrama de cableado del condensador del ventilador de 3 etapas, detallando cada paso para que puedas realizar la instalación de manera correcta. No importa si eres un principiante o tienes experiencia en el tema, ¡esta guía te ayudará a dominar el cableado del condensador del ventilador de 3 etapas en poco tiempo!
Los ventiladores de techo son comunes en muchos hogares y brindan comodidad y circulación de aire. Estos ventiladores funcionan con motores monofásicos que requieren el uso de condensadores para funcionar correctamente, especialmente cuando se trata de controlar la velocidad del ventilador.
Este artículo proporciona una guía paso a paso para comprender el diagrama de cableado de un condensador de ventilador de 3 etapas, que es crucial para controlar la velocidad del ventilador y garantizar un funcionamiento adecuado. También explica cómo conectar un condensador de 3 cables y el significado de los diferentes colores de cables en los interruptores del ventilador.
Comprender el cableado de los condensadores y sus conexiones es fundamental para cualquiera que desee instalar o solucionar problemas de sistemas de ventiladores de techo. Entonces empecemos.
>
Diagrama de cableado del condensador del ventilador de 3 etapas.

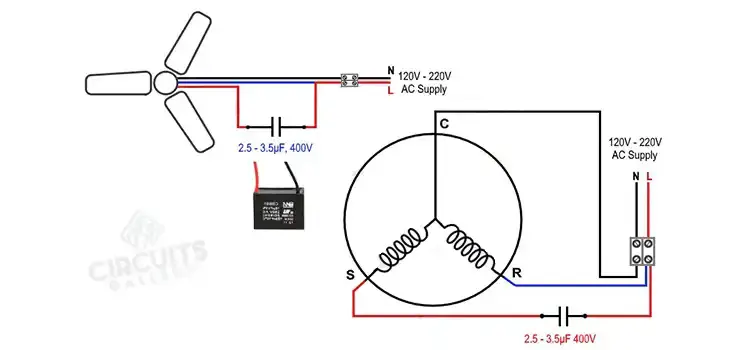

A continuación se muestra una ilustración básica y sencilla de un conector externo que conecta el ventilador de techo, el controlador de velocidad del ventilador y el interruptor de encendido/apagado a una fuente de alimentación doméstica monofásica. También se muestra la conexión interna de la bobina/devanado de funcionamiento, la bobina/devanado de arranque y el condensador.
>
Un motor requiere dos devanados: uno para accionar el motor y otro para arrancarlo. El ventilador de techo funciona mediante un motor de inducción monofásico que no se pone en marcha por sí solo. Un motor de CA monofásico requiere dos fases independientes para crear una MMF (fuerza magnetomotriz) giratoria, que a su vez hace girar el rotor.

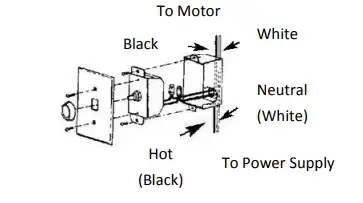

¿Cómo se conecta un controlador de ventilador de 3 velocidades?
Para cablear un controlador de ventilador de 3 velocidades, siga estos pasos:
>
>

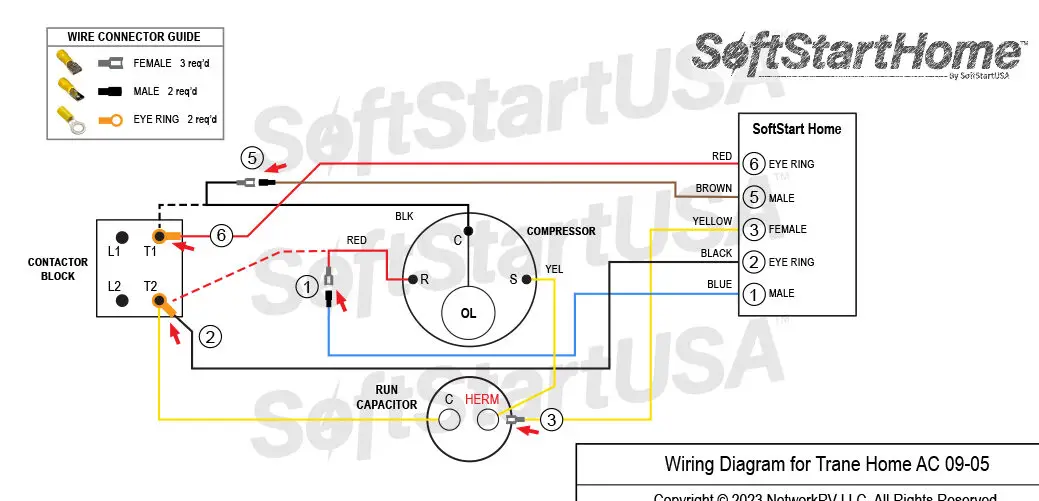

¿Cómo se conecta un condensador de 3 hilos?
Para cablear un condensador de 3 hilos, siga estos pasos:
En muchos sistemas, estas conexiones están marcadas para que los tres cables de un condensador de arranque/funcionamiento se puedan cablear correctamente: S significa conexión del cable de arranque, R significa conexión del cable de funcionamiento y C significa conexión común.
¿Qué color de cable tiene el interruptor del ventilador de 3 velocidades?

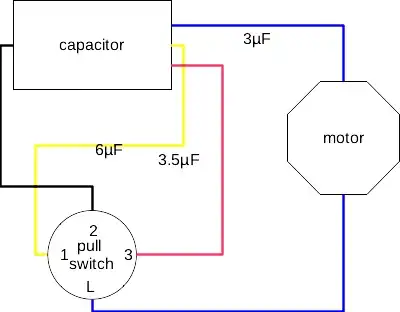

El cable negro del condensador está conectado a un interruptor inverso en el terminal 2. El cable azul del condensador (3 µF, 350 V) llega a la carcasa del motor. El cable rojo del condensador (3,5 µF, 200 V) va al terminal 3 del interruptor. El cable amarillo del condensador (6 µF, 200 V) va al terminal 1 del interruptor. La siguiente figura muestra claramente la conexión:
>
¿Cómo se conecta un condensador a un ventilador?

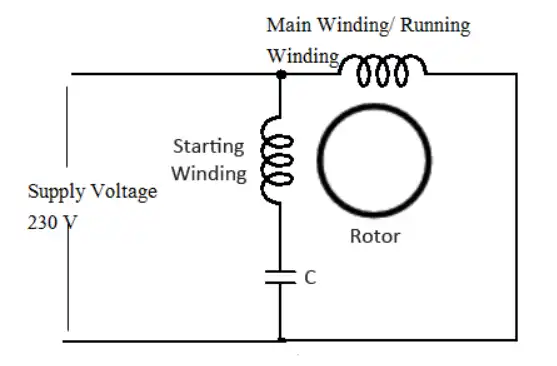

El ventilador de techo tiene dos vueltas, una en funcionamiento y otra en arranque. El condensador debe conectarse en serie con el devanado de arranque y luego a través de la fuente de alimentación. El devanado en funcionamiento, sin embargo, debe conectarse directamente a la fuente de alimentación.
Puede ver la conexión del ventilador de techo con el controlador y el interruptor en la siguiente figura. Primero conecte en serie el interruptor, luego el controlador y finalmente el ventilador de techo.
>
¿Puedo usar un capacitor de 3.5 en un ventilador de techo?
El uso de un condensador de 3,5 μF (microfaradios) en un ventilador de techo depende de las necesidades específicas del motor de su ventilador de techo y de su diseño. El condensador de un ventilador de techo se utiliza normalmente para controlar la velocidad, y diferentes ventiladores pueden requerir condensadores con diferentes valores de capacitancia para alcanzar diferentes velocidades.
Si el capacitor original de su ventilador de techo está dañado o desea cambiar la configuración de velocidad, es importante usar el capacitor de reemplazo correcto con el mismo valor de capacitancia o uno similar recomendado por el fabricante del ventilador. El uso de un condensador de 3,5 μF en un ventilador de techo clasificado para un valor diferente podría provocar características de velocidad o potencia no deseadas y potencialmente dañar el motor o el propio ventilador.
Para garantizar un funcionamiento seguro y óptimo de su ventilador de techo, consulte las especificaciones del fabricante, el manual del usuario o el servicio de atención al cliente para determinar el valor correcto del condensador y obtener un reemplazo adecuado si es necesario.
preguntas frecuentes
¿Cómo funciona un ventilador de 3 velocidades?
Los dos primeros cables de un ventilador de tres velocidades son los cables de alimentación del ventilador. El tercer cable está conectado directamente a la salida del chip «sensor Hall» integrado, que proporciona pulsos de salida cuando el ventilador gira. Usando este tercer cable, un circuito de monitoreo puede detectar la rotación.
¿Por qué los ventiladores de techo necesitan un condensador?
La carcasa del interruptor dentro de un ventilador tiene una caja negra, que es un condensador. Este es un componente clave del ventilador que garantiza que funcione correctamente. El condensador se utiliza no sólo para arrancar sino también para hacer girar el ventilador. En pocas palabras, el condensador crea un flujo magnético (par) que hace que el ventilador gire.
Pensamientos finales
Los diagramas de cableado del condensador del ventilador de 3 etapas proporcionan una guía clara para la instalación y el control del ventilador. La importancia de los diferentes colores de cables y valores de condensadores ayuda a los usuarios a tomar decisiones informadas al tratar con estos componentes. Cuando se trata de reemplazar el capacitor, es importante seguir las instrucciones del fabricante para garantizar que su ventilador de techo funcione de manera eficiente y segura. Si sigue estas pautas y principios, podrá disfrutar de los beneficios de un ventilador de techo que funcione bien en sus espacios habitables.
Diagrama de Cableado del Condensador del Ventilador de 3 Etapas | Una Guía Paso a Paso
Introducción
¿Te has encontrado alguna vez frente a un ventilador de 3 etapas, sin saber cómo conectar el condensador correctamente? No estás solo. El cableado de estos dispositivos puede parecer complicado, pero con la guía adecuada, verás que es más sencillo de lo que imaginas.
En este artículo, te llevaremos de la mano a través de un diagrama claro y fácil de seguir, desglosando cada etapa del proceso. Ya seas un aficionado al bricolaje o un profesional, nuestra guía paso a paso te ayudará a dominar el arte de instalar el condensador de tu ventilador. ¡Prepárate para convertirte en un experto y disfrutar de un aire fresco y bien regulado en tu hogar!
Diagrama de Cableado del Condensador del Ventilador de 3 Etapas
A continuación se muestra una ilustración básica del conector que conecta el ventilador de techo, el controlador de velocidad y el interruptor de encendido/apagado a una fuente de alimentación monofásica. También se muestra la conexión interna de la bobina de funcionamiento, la bobina de arranque y el condensador.
Un ventilador de techo funciona con un motor de inducción que no se inicia por sí solo. Para ello, requiere dos devanados: uno para el funcionamiento y otro para el arranque.
Pasos para Conectar un Controlador de Ventilador de 3 Velocidades
- Apaga la energía en el panel del disyuntor o en la caja de fusibles.
- Instala el controlador en una caja de pared normal de 1 unidad.
- Conecta la caja de pared, la fuente de alimentación y los ventiladores.
- Conecta los cables como sigue:
- Conecta el cable negro de la línea de suministro a uno de los cables negros del controlador.
- Conecta el segundo cable negro del controlador al cable negro del motor del ventilador.
- Conecta el cable blanco de la línea de suministro al cable blanco del motor del ventilador.
- Asegúrate de que los mazos de cables estén rectos, utilizando tuercas para cables alrededor de cada conector.
Recuerda que al utilizar un controlador de velocidad electrónico, el ventilador puede producir un zumbido a baja velocidad, lo cual es normal.
Cómo Conectar un Condensador de 3 Hilos
- Asegúrate de que el dispositivo esté desenergizado.
- Retira el relé de arranque antiguo.
- Conecta el cable al terminal “Arranque” del compresor de aire.
- Conecta el otro cable al terminal de operación del compresor.
- Restaurar la energía a la red.
Las conexiones están marcadas para que puedas cablear correctamente los tres cables: S para el arranque, R para el funcionamiento, y C para el común.
Colores de Cables en el Interruptor del Ventilador de 3 Velocidades
Sabes que el cable negro está conectado a un interruptor inverso, el azul va al motor, el rojo al terminal 3 del interruptor y el amarillo al terminal 1. Conocer estos colores es esencial para realizar una conexión correcta.
FAQs
¿Qué valor de capacitancia debe tener el condensador de un ventilador de techo?
El valor de capacitancia adecuado varía según el modelo del ventilador, por lo que es importante verificar las especificaciones del fabricante. Generalmente, el condensador de un ventilador de techo puede oscilar entre 3 y 6 μF.
¿Puedo usar un condensador de 3.5 μF en un ventilador de techo?
Dependerá de las especificaciones de tu ventilador. El condensador debe coincidir o estar lo más cerca posible del valor recomendado por el fabricante para asegurar un funcionamiento adecuado y evitar daños.
¿Es difícil instalar un condensador de ventilador de 3 etapas?
No debería serlo si sigues esta guía paso a paso. Sin embargo, asegúrate de tener conocimientos básicos de electricidad y, si dudas, consulta con un profesional.
Conclusión
Comprender el cableado de los condensadores es fundamental al instalar o solucionar problemas de ventiladores de techo. Al seguir esta guía, podrás realizar la instalación con confianza y disfrutar de un funcionamiento eficiente de tu ventilador de 3 etapas.
