Diagrama de cableado del controlador de scooter eléctrico de 24v | Una guía completa
Si eres un apasionado de la movilidad eléctrica o simplemente deseas comprender mejor el funcionamiento de tu scooter de 24v, has llegado al lugar indicado. En este artículo, te ofrecemos una guía completa sobre el diagrama de cableado del controlador de scooter eléctrico. Aprenderás a identificar cada componente, su función y cómo puedes optimizar el rendimiento de tu vehículo. Ya seas un principiante curioso o un experto en electrónica, esta información te resultará invaluable para mantener tu scooter funcionando como nuevo y hacer frente a cualquier problema que pueda surgir en el camino. ¡Sigue leyendo y descubre los secretos detrás del cableado de tu scooter eléctrico!
Si estás buscando una guía completa sobre el diagrama de cableado del controlador de scooter eléctrico de 24v, no busques más. En este artículo, desglosaremos paso a paso el cableado de este controlador esencial para tu scooter eléctrico, dándote toda la información que necesitas de manera clara y concisa. Ya sea que estés buscando modificar tu scooter o solucionar problemas eléctricos, esta guía te ayudará a entender cómo funciona el cableado y cómo realizar las conexiones adecuadas. ¡Prepárate para adentrarte en el emocionante mundo del controlador de scooter eléctrico de 24v y llevar tu conocimiento al siguiente nivel!
Los scooters eléctricos ofrecen una forma eficiente y respetuosa con el medio ambiente de recorrer distancias cortas. El corazón de un scooter eléctrico es el controlador, que regula la energía de la batería al motor. El cableado adecuado del controlador del scooter eléctrico de 24 V es fundamental para un funcionamiento seguro y un rendimiento óptimo.
Esta guía contiene un diagrama completo de cableado del controlador de scooter eléctrico de 24 V, así como instrucciones paso a paso para conectar todos los componentes. También cubrimos precauciones de seguridad, herramientas necesarias, procedimientos de prueba y consejos para la resolución de problemas. ¡Vamos a sumergirnos!
Diagrama de cableado del controlador de scooter eléctrico de 24v

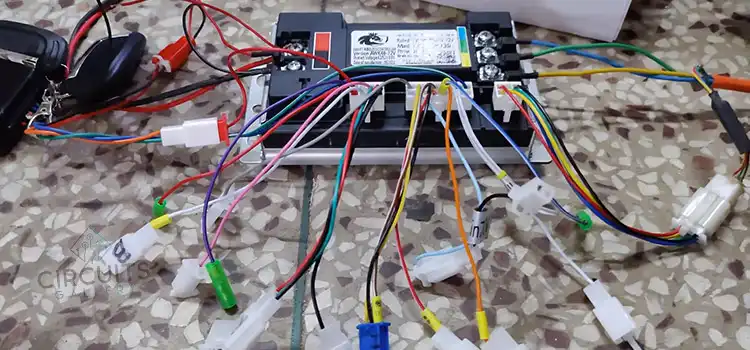

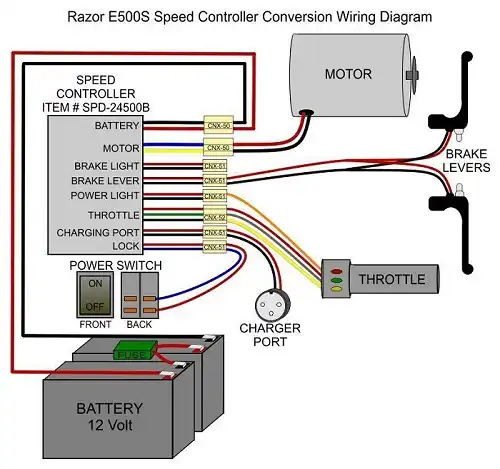

El siguiente diagrama de cableado muestra las conexiones básicas para un controlador de scooter eléctrico de 24 V:

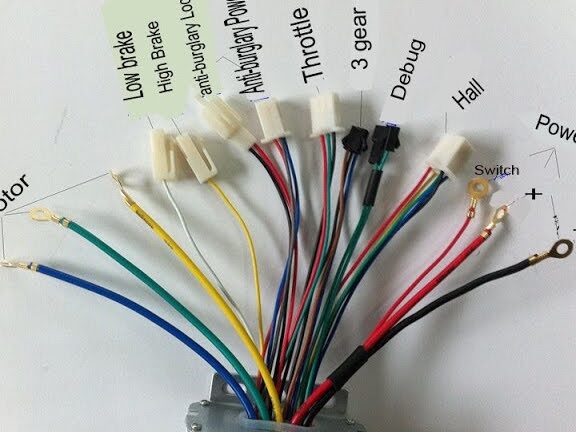

Identificación de terminales
- B+: Terminal positivo de la batería
- B-: Terminal negativo de la batería
- M+: polo positivo del motor
- M-: polo negativo del motor
- T: Cable de señal del acelerador
- P: cable de señal de freno
- H: Cables del sensor Hall (3 cables, generalmente rojo, amarillo y azul)
- L: Cable del interruptor de llave
- D: Cable de pantalla (opcional)
Conexión del cableado del controlador del scooter
A continuación se ofrecen breves descripciones de cómo conectar cada componente al controlador del scooter eléctrico de 24 V:
Batería: Los terminales positivo y negativo están conectados a las entradas B+ y B- del controlador. Proporciona energía al sistema.
Controlador: Componente central que conecta todos los sistemas eléctricos. Regula el rendimiento del motor y accesorios.
Motor: Los cables del motor positivo y negativo están conectados a las salidas M+ y M- del controlador.
Acelerador: El cable del acelerador se conecta a la entrada T del controlador, lo que permite un control de velocidad variable.
Freno de mano: El cable de freno está conectado a la entrada P del controlador para activar el frenado.
Interruptor de alimentación: Cableado en serie con el terminal positivo de la batería para encender y apagar el sistema eléctrico.
Puerto de carga: Proporciona un punto de conexión para que el cargador de batería cargue la batería.
Bloqueo: Algunas cerraduras tienen un interruptor integrado que desactiva el controlador cuando está bloqueado.
Faro: Los cables de los faros positivos y negativos están conectados a la salida de iluminación del controlador.
Luz de la cola: Los cables de las luces traseras también se conectan a las salidas de iluminación del controlador.
Bocina: Los cables de la bocina están conectados a la salida de la bocina del controlador.
Precauciones de seguridad
Trabajar con componentes eléctricos puede ser peligroso si no se toma en serio la seguridad. A continuación se ofrecen algunas pautas para cablear un controlador de scooter eléctrico de 24 V:
- Al realizar el cableado, desconecte la batería para evitar descargas eléctricas o cortocircuitos.
- Aísle todas las conexiones con tubos termorretráctiles o cinta aislante.
- Utilice tamaños de cable adecuados que estén clasificados para el consumo de corriente.
- Siga los códigos eléctricos y las normas de seguridad locales.
- Antes de encender, verifique todas las conexiones nuevamente.
- Utilice protección para los ojos al soldar o manipular baterías.
- Asegúrese de que los cables estén asegurados para evitar daños.
- Tenga cuidado al probar circuitos con un multímetro.
Al manipular electricidad de alto voltaje, es fundamental seguir las normas de seguridad para evitar lesiones o daños.
Instrucciones de cableado paso a paso
Siga estos pasos para conectar todos los componentes al controlador de 24 V:
1. Desconecta la batería
En primer lugar, desconecte la batería quitando el fusible o desconectando el terminal positivo. Esto aísla el sistema eléctrico y permite un cableado seguro.
2. Monte el controlador
Asegure el controlador en un área protegida usando las pestañas de montaje y el hardware. Asegúrese de orientarlo de modo que los terminales sean fácilmente accesibles.
3. Conecte el conector de la batería
- Conecte el cable positivo (rojo) de la batería al terminal B+ del controlador.
- Conecte el cable negativo (negro) de la batería al terminal BB.
4. Conecte los cables del motor.
- Conecte el cable positivo del motor (generalmente rojo) al terminal M+ del controlador.
- El cable negativo (negro) del motor va al terminal MM.
5. Instale el cable del acelerador.
- El acelerador tiene un cable de señal delgado que debe conectarse a la abrazadera en T del controlador.
- Para aceleradores giratorios, fije el conjunto del acelerador al manillar en una ubicación ergonómica.
6. Conecte la palanca del freno.
- Un cable de freno sale de las palancas de freno y está conectado a la abrazadera P.
- Asegúrese de instalar palancas de freno de alta calidad en un lugar de fácil acceso.
7. Componentes accesorios del cable (opcional)
- Conecte luces, bocinas, pantallas u otros accesorios a los bloques de cableado del controlador (si está equipado).
- Consulte los manuales del controlador y de los componentes para obtener más detalles.
8. Conecte el interruptor de encendido.
- El botón de encendido accede al cable positivo de la batería principal.
- Esto significa que cuando se apaga el dispositivo se interrumpe todo el suministro eléctrico.
- Móntelo cerca del acelerador para facilitar el acceso.
9. Verifique el cableado
- Compruebe el cableado correcto utilizando el diagrama.
- Asegure conexiones sólidas y apretadas.
- Asegúrese de que los cables estén asegurados y protegidos.
Verificar todo el cableado en esta etapa puede ayudar a evitar problemas más adelante.
Pruebas y solución de problemas
Antes de conducir el scooter, es importante probar el sistema eléctrico y solucionar cualquier problema:
Las pruebas e inspecciones exhaustivas de todos los cables y componentes ayudarán a identificar y prevenir problemas futuros.
Consejos de mantenimiento
Un correcto mantenimiento mantendrá el cableado de tu patinete eléctrico en buen estado durante años:
Un cableado bien mantenido evita muchos problemas eléctricos comunes en los scooters eléctricos.
Preguntas frecuentes (FAQ)
1. ¿Cómo determinar el tamaño correcto de cable para un patinete eléctrico?
Respuesta: Si un motor monofásico zumba pero no arranca, la causa suele ser un condensador defectuoso. Reemplace el capacitor de funcionamiento con uno de los valores de capacitancia apropiados para el motor según el diagrama de cableado.
2. ¿Cuál es el mejor lugar para montar el controlador del scooter?
Respuesta: Monte el controlador en un lugar protegido, p. B. debajo del asiento o en el protector de piernas. Asegúrese de que esté asegurado y alineado para que las abrazaderas de cables para las conexiones sean fácilmente accesibles.
3. El motor funciona pero el acelerador no responde. ¿Qué hacer?
Respuesta: Si el motor funciona continuamente a máxima velocidad independientemente de la posición del acelerador, esto probablemente indica un problema de cableado con el acelerador o el controlador. Verifique que el cable del acelerador esté bien conectado a la abrazadera en T del controlador.
Concluir
Comprender el diagrama de cableado y las conexiones es esencial para construir un scooter eléctrico con un sistema de control de 24 V completamente funcional. Siga las pautas de seguridad enumeradas y tómese el tiempo para completar cada paso del cableado con cuidado.
Con componentes de alta calidad y buenas prácticas de cableado, su scooter eléctrico funcionará de manera confiable durante millas. ¡Comprueba estas conexiones con el diagrama y disfruta del viaje!
Diagrama de Cableado del Controlador de Scooter Eléctrico de 24V | Una Guía Completa
Si eres un apasionado de la movilidad eléctrica o simplemente deseas comprender mejor el funcionamiento de tu scooter de 24v, has llegado al lugar indicado. En este artículo, te ofrecemos una guía completa sobre el diagrama de cableado del controlador de scooter eléctrico. Aprenderás a identificar cada componente, su función y cómo puedes optimizar el rendimiento de tu vehículo. Tanto si eres un principiante curioso como si eres un experto en electrónica, esta información será invaluable para mantener tu scooter funcionando como nuevo y hacer frente a cualquier problema que pueda surgir en el camino.
Prepárate para adentrarte en el emocionante mundo del controlador de scooter eléctrico de 24v y llevar tu conocimiento al siguiente nivel. ¡Vamos a sumergirnos!
Diagrama de Cableado del Controlador de Scooter Eléctrico de 24V
El siguiente diagrama de cableado muestra las conexiones básicas para un controlador de scooter eléctrico de 24 V:
- B+: Terminal positivo de la batería
- B-: Terminal negativo de la batería
- M+: Polo positivo del motor
- M-: Polo negativo del motor
- T: Cable de señal del acelerador
- P: Cable de señal de freno
- H: Cables del sensor Hall (generalmente rojo, amarillo y azul)
- L: Cable del interruptor de llave
- D: Cable de pantalla (opcional)
Conexión del Cableado del Controlador del Scooter
A continuación se ofrecen breves descripciones de cómo conectar cada componente al controlador del scooter eléctrico de 24 V:
- Batería: Conectar los terminales positivo y negativo a las entradas B+ y B- del controlador.
- Controlador: Componente central que conecta todos los sistemas eléctricos.
- Motor: Conectar los cables del motor positivo y negativo a las salidas M+ y M- del controlador.
- Acelerador: Conectar el cable del acelerador a la entrada T del controlador.
- Freno de mano: Conectar el cable de freno a la entrada P del controlador.
- Interruptor de alimentación: Cableado en serie con el terminal positivo de la batería.
- Bocina y luces: Conectar las bocinas y luces a las salidas correspondientes del controlador.
Precauciones de Seguridad
Trabajar con componentes eléctricos puede ser peligroso. Aquí hay algunas pautas para cablear un controlador de scooter eléctrico de 24 V:
- Desconectar la batería al realizar el cableado.
- Aislar todas las conexiones con tubos termorretráctiles o cinta aislante.
- Utilizar tamaños de cable adecuados y seguir normas de seguridad locales.
- Verificar todas las conexiones antes de encender el sistema.
Instrucciones de Cableado Paso a Paso
Sigue estos pasos para conectar todos los componentes al controlador de 24 V:
- Desconecta la batería.
- Montar el controlador en un área protegida.
- Conectar el conector de la batería.
- Conectar los cables del motor.
- Instalar el cable del acelerador.
- Conectar la palanca del freno.
- Conectar componentes accesorios (opcional).
- Conectar el interruptor de encendido.
- Verifica el cableado.
Pruebas y Solución de Problemas
Antes de conducir el scooter, es importante probar el sistema eléctrico:
- Prueba de encendido: La rueda no debe girar al encender.
- Prueba operativa: Asegúrate de que el motor responde al acelerador.
- Verificar voltaje: Usa un multímetro para asegurar que el voltaje ronda los 24V.
Mantenimiento del Cableado
Un correcto mantenimiento mantendrá el cableado de tu patinete eléctrico en buen estado durante años:
- Chequea periódicamente los cables y las conexiones.
- Aprieta conexiones flojas si es necesario.
- Limpia los terminales para evitar corrosión.
Preguntas Frecuentes (FAQs)
¿Cuál es la función del controlador en un scooter eléctrico?
El controlador regula la energía que se envía desde la batería al motor, permitiendo un control preciso sobre la velocidad y el rendimiento del scooter.
¿Cómo puedo saber si mi scooter necesita un nuevo controlador?
Si experimentas problemas como falta de potencia, interrupciones en el funcionamiento o dificultades para encender el scooter, puede ser una señal de que el controlador necesita ser revisado o reemplazado.
¿Es difícil realizar modificaciones al cableado de un scooter eléctrico?
Realizar modificaciones al cableado puede ser complicado para los principiantes. Se recomienda seguir un diagrama claro y tener herramientas adecuadas. Siempre es mejor buscar la ayuda de un profesional si no te sientes seguro.
