Diagrama de cableado del interruptor de luz de 277v | Explicado con instrucciones paso a paso.

¿Te has encontrado alguna vez en la necesidad de instalar o reparar un interruptor de luz de 277V y no sabes por dónde empezar? No te preocupes, ¡estás en el lugar indicado! En este artículo, desglosaremos, de manera clara y sencilla, el diagrama de cableado para interruptores de luz de esta característica, guiándote paso a paso a través de las instrucciones necesarias para que puedas llevar a cabo la tarea con confianza. Ya sea que seas un electricista experimentado o un aficionado al bricolaje, nuestra guía te proporcionará todo lo que necesitas saber para realizar una instalación segura y eficiente. ¡Comencemos esta jornada iluminadora!

Si quieres aprender a instalar y cablear correctamente un interruptor de luz de 277V, has llegado al lugar indicado. En este artículo te explicaremos detalladamente cómo realizar el diagrama de cableado, paso a paso. Tener conocimiento sobre cómo hacer esto es fundamental si estás realizando alguna instalación eléctrica en tu hogar, oficina o cualquier otro espacio. ¡No te pierdas ninguna instrucción y asegúrate de seguir todos los pasos para obtener un resultado seguro y eficiente!

Un diagrama de cableado de un interruptor es una representación visual que muestra cómo los componentes eléctricos, particularmente los interruptores, están conectados dentro de un circuito. Un diagrama de cableado de un interruptor de luz de 277 voltios muestra cómo conectar y operar interruptores de luz a 277 voltios.

Proporciona una descripción general clara y detallada de la configuración del cableado, lo que ayuda a electricistas y particulares a comprender cómo cablear correctamente un interruptor y controlar el flujo de corriente en un circuito. En este artículo, analizaremos en detalle el diagrama de cableado del interruptor de luz de 277 V y cómo dibujarlo.

Diagrama de cableado del interruptor de luz de 277v | Explicado con instrucciones paso a paso.>

¿Cómo dibujo un diagrama de cableado para un interruptor de luz de 277v?

Si tiene las herramientas y los conocimientos adecuados, puede crear un plan de interruptor de luz adecuado. Desde la seguridad hasta la planificación y el cableado, todo debe hacerse con cuidado. Aquí encontrará los materiales e instrucciones necesarios para dibujar un diagrama de circuito de luz de 277v.

Materiales y herramientas necesarios.

  • fuente de alimentación de 277V
  • lámpara
  • interruptor de luz 277v
  • Cable eléctrico (THHN o similar)
  • Tuercas para alambre
  • destornillador
  • Pelacables
  • Caja eléctrica (si corresponde)
  • Cortacircuitos

instrucciones

Antes de trabajar en líneas eléctricas, se debe cortar o interrumpir el suministro eléctrico mediante el disyuntor. Aquí hay algunos pasos que puede seguir para crear un sistema de cableado de interruptor de luz de 277 V:

  • Planificación del cableado: Primero, se debe determinar la ubicación de la lámpara y el interruptor de la luz. Planifique el tendido de los cables eléctricos y asegúrese de que estén correctamente apoyados y protegidos en el canal o revestimiento del cable.
  • instalar la luz: Siga las instrucciones del fabricante y monte la luz en el lugar deseado. Suele estar fijado al techo o a la pared.
  • Instale el interruptor de la luz:
  • Para instalar el interruptor de luz estándar de 277 V, siga estos pasos generales:

    • Corta un agujero en la pared donde deseas instalar la caja eléctrica.
    • Pase un trozo de cable eléctrico desde la caja del interruptor de la luz hasta la lámpara. Generalmente esto consiste en un negro (caliente), blanco (neutro)Y verde o desnudo (tierra) Cable.
    • Conecte el cable negro del cable al «Línea» Conexión del interruptor de la luz. El cable blanco debe conectarse desde el cable al «neutral» Conexión del interruptor de la luz. Finalmente, conecte el cable verde o pelado. «Piso» Conexión del interruptor de la luz.
    • Conecte el interruptor de la luz a la caja eléctrica.
  • conecta la luz:
  • Para conectar la luz proceda de la siguiente manera:

    • Pase un cable eléctrico separado desde la lámpara hasta la caja de control de la luz.
    • Conecte el cable negro de este cable al «Carga» Conexión del interruptor de la luz.
    • En la caja eléctrica, conecte el cable blanco de este cable al cable blanco del primer cable.
    • Conecte el cable verde o pelado de este cable al terminal de tierra en la caja eléctrica.
    Diagrama de cableado del interruptor de luz de 277v | Explicado con instrucciones paso a paso.>

    Figura 1: Conexión de los cables

  • Conexión de fuente de alimentación:
  • Para conectar la fuente de alimentación, siga estos pasos:

    • Conecte el cable negro de la fuente de alimentación de 277 V al «Línea» Conecte el terminal en la caja del interruptor de luz.
    • Conecte el cable blanco de la fuente de alimentación al cable blanco del cable que va a la luz en la caja eléctrica.
    • Conecte el cable verde o desnudo de la fuente de alimentación al terminal de tierra en la caja eléctrica.
  • Toma de tierra: Asegúrese de que todas las cajas metálicas, luces e interruptores estén conectados a tierra correctamente.
  • Conexiones seguras: Asegure todas las conexiones de los cables con tuercas para cables y asegúrese de que no haya cables expuestos ni conexiones sueltas.
  • Prueba el circuito: Encienda la alimentación y pruebe el interruptor de la luz para asegurarse de que controla la luz según lo previsto. Una vez que todo funcione correctamente, coloque la caja eléctrica, cúbrala con una placa de circuito y repare los agujeros en la pared.
  • Diagrama de cableado del interruptor de luz de 277v | Explicado con instrucciones paso a paso.>

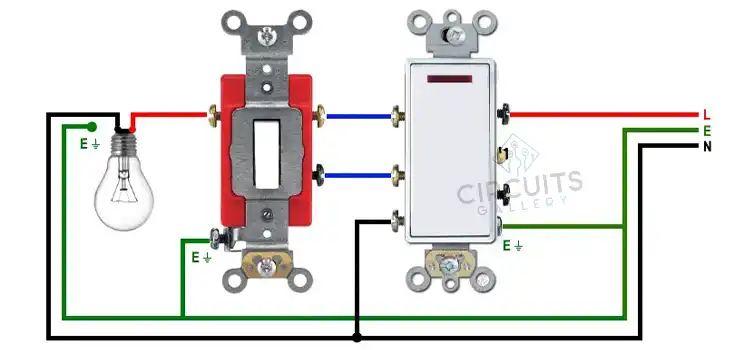

    Figura 2: Un esquema.

    Seguridad con respecto al diagrama de cableado del interruptor de luz de 277 V

    Hay algunas consideraciones de seguridad importantes para un diagrama de cableado. Aquí hay algunas reglas importantes que se deben seguir:

    • Asegúrese de tener los conocimientos y la formación necesarios para trabajar con sistemas eléctricos.
    • Antes de dibujar el diagrama del circuito o trabajar en cualquier componente eléctrico, apague el circuito en la fuente.
    • Utilice procedimientos de bloqueo para evitar que el circuito se encienda accidentalmente. Utilice un multímetro de voltaje para confirmar.
    • Asegúrese de tener las herramientas y el equipo adecuados para el trabajo, incluidos destornilladores aislados y alicates para trabajos eléctricos.
    • Tome nota de su diagrama de cableado y de cualquier cambio realizado en el sistema eléctrico.

    Preguntas y respuestas frecuentes

    ¿Por qué es importante un diagrama de cableado?

    Los diagramas de cableado proporcionan una representación clara y visual de cómo se conectan los componentes de un circuito. Sirven como una forma estandarizada de documentación que es fácil de entender para los ingenieros. Esto es crucial por varias razones, tales como: B. para resolución de problemas, mantenimiento, reparación y cambios futuros.

    ¿Cómo se cablea un interruptor de luz de 3 vías?

    Un NM de 3 hilos conecta los terminales viajeros del primer y segundo interruptores de 3 vías. Los cables de viaje son reemplazables en cada interruptor. La conexión común del segundo interruptor de 3 vías está conectada a las luces. Los conductores neutros blancos están conectados en cada caja de interruptores.

    ¿Qué pasa si el neutro no está conectado a tierra?

    Si el cable de alimentación con conexión a tierra (neutro) está abierto o no está energizado en absoluto, fluirá una corriente neutra no deseada en las partes metálicas del sistema eléctrico. Por tanto, existe una tensión peligrosa que supone riesgo de descarga eléctrica.

    Diploma

    Con las herramientas y los conocimientos adecuados, se puede dibujar un diagrama de interruptor de luz de 277 V. Sin embargo, realizar trabajos eléctricos conlleva muchos riesgos potenciales. Por lo tanto, se deben seguir las precauciones y medidas de seguridad adecuadas y es mejor buscar la ayuda de un electricista o ingeniero calificado para garantizar la seguridad y la integridad.

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    Diagrama de Cableado del Interruptor de Luz de 277V

    ¿Te has encontrado ⁢alguna vez en la necesidad ‌de instalar o reparar un interruptor de luz de 277V y no sabes por dónde empezar? No te preocupes, ¡estás en el lugar indicado! En este artículo, desglosaremos, de manera clara y sencilla, el diagrama de cableado para interruptores de⁤ luz de esta característica, guiándote​ paso a ⁣paso a través de las instrucciones ​necesarias para que puedas llevar a cabo la tarea con confianza.

    ¿Qué es un Diagrama de Cableado?

    Un diagrama⁢ de cableado de⁢ un interruptor es una representación visual que muestra cómo los componentes eléctricos, particularmente los interruptores, están conectados dentro de un circuito. Proporciona una descripción clara y detallada de la configuración del cableado, lo que ayuda​ a electricistas y particulares a entender cómo cablear correctamente un interruptor y controlar el ⁤flujo de corriente.

    Materiales y Herramientas Necesarias

    • Fuente de alimentación de⁣ 277V
    • Lámpara
    • Interruptor⁣ de luz 277V
    • Cable eléctrico (THHN o similar)
    • Tuercas para alambre
    • Destornillador
    • Pelacables
    • Caja eléctrica (si corresponde)
    • Cortacircuitos

    Instrucciones Paso a Paso para⁣ el ‍Cableado

    1. Planificación del Cableado: Determina la ubicación de la lámpara y el interruptor. Asegúrate de que estén correctamente apoyados y ⁢protegidos.
    2. Instalar la Lámpara: Sigue las instrucciones del fabricante para montar la luz. Usualmente se fija al techo o a la pared.
    3. Instalar el Interruptor de Luz:
      1. Corta un agujero en la pared para la‌ caja eléctrica.
      2. Pasa un cable eléctrico desde la caja ‌del​ interruptor hasta la lámpara, generalmente con un cable negro (caliente), blanco (neutro)‌ y verde⁤ o⁣ desnudo (tierra).
      3. Conecta el ⁤cable negro al terminal de «Línea», el cable blanco al terminal «Neutral», y el cable verde o pelado al terminal de ​»Tierra».
      4. Fija el interruptor en la caja eléctrica.
    4. Conectar la Luz:
      1. Pasa un cable desde la lámpara hasta la caja de control de la‍ luz.
      2. Conecta el cable negro al terminal «Carga» del interruptor.
      3. Conecta el ‍cable​ blanco al cable blanco de la caja eléctrica.
      4. Conecta el cable verde o pelado al terminal de tierra en la caja eléctrica.
    5. Conectar‌ la Fuente de Alimentación:
      1. Conecta el ‌cable negro ⁤de la fuente de alimentación ‍al terminal de «Línea» del interruptor.
      2. Conecta el cable blanco de la fuente de alimentación al cable blanco que va a la lámpara.
      3. Conecta el cable verde o desnudo al terminal de tierra en la caja eléctrica.
    6. Prueba el Circuito: Enciende el suministro eléctrico ‍y verifica que el interruptor controle la luz según lo previsto. Si todo⁤ está correcto, coloca la caja eléctrica y cubre con la placa de circuito.

    Consideraciones de Seguridad

    Al trabajar con ⁣conexiones eléctricas, la seguridad es⁣ primordial. Recuerda siempre:

    • Apagar‍ el circuito en la fuente antes de proceder.
    • Utilizar procedimientos de bloqueo para ‌evitar accidentalmente energizar el circuito.
    • Comprobar que⁣ todas las conexiones sean seguras, evitando ⁣cables expuestos.

    Preguntas Frecuentes

    ¿Es diferente el cableado de un‍ interruptor de 277V en comparación con uno de 120V?

    Sí, el cableado para un interruptor de⁣ 277V requiere consideraciones‍ especializadas debido a ​la alta tensión. Es esencial seguir⁣ un ​ diagrama específico para asegurar la seguridad y el correcto funcionamiento del sistema.

    ¿Puedo realizar esta instalación yo mismo?

    Si⁣ tienes experiencia con ⁢trabajos eléctricos y sigues cuidadosamente ‌todas las instrucciones, puedes realizar la instalación. Sin ‌embargo, siempre es recomendable contar con un profesional si no te sientes seguro.

    ¿Qué tipo de materiales son los más seguros para usar?

    Utiliza materiales de calidad industrial, como cables THHN y interruptores que ‌cumplan con las normativas ‌locales. Asegúrate de que todos los componentes ​estén debidamente certificados.

    Conclusión

    Instalar un interruptor de luz⁣ de 277V puede parecer un desafío, ⁢pero con el conocimiento⁢ adecuado y un enfoque sistemático, puedes lograrlo de manera segura. No olvides seguir todas⁣ las recomendaciones de seguridad y consultar a un profesional si tienes dudas.

    Para más información, visita ‌fuentes confiables como ⁣ Electrical Engineering Portal y NFPA.
