Los interruptores de tambor Dayton se utilizan comúnmente en motores eléctricos para controlar su dirección de rotación. En el diagrama de cableado del interruptor de tambor Dayton verá todas las piezas pequeñas del interruptor y cómo están conectadas al motor y a la fuente de alimentación mediante cables.
En este artículo, desglosaremos el diagrama de cableado del interruptor de tambor Dayton y explicaremos cómo leer y comprender el diagrama de cableado.
>
Componentes del interruptor de tambor Dayton
Los interruptores de tambor Dayton son confiables, robustos y están diseñados para soportar un uso intensivo. Para comprender el diagrama de cableado, familiaricémonos con los componentes clave de un interruptor de batería Dayton:
1. Tambor giratorio
El tambor giratorio que actúa como el corazón del interruptor del tambor se puede girar manualmente de varias maneras para establecer o deshacer conexiones eléctricas.
2. Contactos estacionarios
Hay contactos fijos en la carcasa del interruptor que corresponden a diversas operaciones del motor, incluidas avance, retroceso, parada y apagado.
3. Terminales
Los terminales del interruptor están conectados a los cables del motor y a la fuente de alimentación entrante. El cableado apropiado del interruptor requiere estos terminales.
4. Palanca o manija
Puede seleccionar manualmente la posición preferida operando el interruptor del tambor con una palanca o manija.
5. Sitio atractivo
Aquí la fuente de alimentación está conectada al interruptor.
Comprender estos componentes es fundamental para una instalación y funcionamiento adecuados. Si necesita ayuda para cablear un interruptor de tambor Dayton, los recursos en línea pueden brindarle asistencia.
Diagrama de cableado del interruptor de tambor Dayton

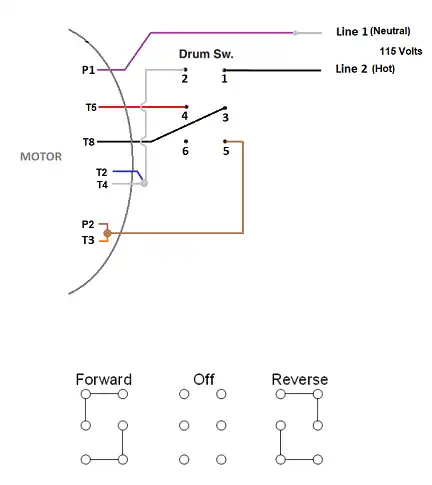

Aquí está el diagrama de cableado del Dayton Drum Switch:
>
Figura 1: Diagrama de cableado del interruptor de tambor Dayton
Cómo leer y entender el diagrama.
Para comprender el diagrama de cableado del Dayton Drum Switch, simplemente siga estos sencillos pasos:
1. Determine su tipo de interruptor
Los interruptores de tambor Dayton vienen en varios estilos: monofásicos, trifásicos y reversibles. Es importante asegurarse de tener las instrucciones de cableado correctas y apropiadas para su interruptor en particular.
2. Identificar el cableado del motor.
Antes de profundizar en el cableado, tómate un momento para familiarizarte con los cables conectados a tu motor. Asegúrese de que estén etiquetados correctamente.
3. Ingrese la configuración de conversión.
El Dayton Drum Switch ofrece configuraciones para hacer funcionar el motor hacia adelante, hacia atrás o hasta detenerlo. El diagrama proporciona una imagen clara de las conexiones que se deben utilizar para cada parámetro.
4. Cíñete al diagrama
El diagrama actúa como un mapa de ruta y le muestra exactamente qué cable debe ir a terminales de interruptor específicos. Sea minucioso y verifique sus conexiones antes de operar el interruptor del motor.
5. Ante la duda, pide ayuda
Si alguna parte del cableado te produce dolor de cabeza, no dudes en pedir consejo a un electricista cualificado o consultar las instrucciones del fabricante.
Recuerda que la seguridad siempre debe ser la máxima prioridad a la hora de manipular aparatos eléctricos. Desconecte la fuente de alimentación antes de conectar y use el equipo de seguridad adecuado.
Preguntas y respuestas frecuentes
¿Cómo puedo identificar las conexiones en el interruptor de tambor Dayton?
Los terminales suelen estar etiquetados en el diagrama del circuito. Suelen aparecer como pequeños cuadros o círculos con etiquetas que indican su función. Para mayor claridad, mire la leyenda o clave en el diagrama.
¿Puedo utilizar un interruptor de tambor Dayton con cualquier tipo de motor eléctrico?
Los interruptores de tambor Dayton son versátiles pero pueden tener clasificaciones de voltaje y corriente específicas. Asegúrese de que el interruptor sea compatible con las especificaciones de su motor para evitar sobrecargas o daños.
¿Existe alguna diferencia entre los diagramas de cableado del tambor Dayton para motores monofásicos y trifásicos?
Sí, los diagramas de cableado para motores monofásicos y trifásicos pueden ser diferentes debido a las diferentes conexiones del motor y requisitos de suministro de energía. Asegúrese de tener el diagrama de cableado correcto para su tipo de motor.
Diploma
Comprender el interruptor de tambor Dayton y su diagrama de cableado simplifica el control del motor. La seguridad es fundamental y el registro de la configuración de terminales, cables e interruptores garantiza instalaciones seguras. Ya sea electricista o entusiasta del bricolaje, este conocimiento le permitirá manejar con confianza proyectos eléctricos y garantizar el funcionamiento eficiente del motor.
Diagrama de Cableado del Interruptor de Tambor Dayton
Una guía completa para ayudarte a comprender y realizar instalaciones seguras y eficientes.
Introducción
¿Estás listo para llevar tus habilidades eléctricas al siguiente nivel? Si alguna vez te has enfrentado al desafío de entender el
diagrama de cableado del interruptor de tambor Dayton, ¡has llegado al lugar correcto! En esta guía completa, desglosaremos cada aspecto esencial de este sistema,
desde los conceptos básicos hasta las conexiones más complejas.
Componentes del Interruptor de Tambor Dayton
Los interruptores de tambor Dayton son conocidos por su fiabilidad y robustez. Para comprender el diagrama de cableado, familiaricémonos con los componentes clave:
- Tambor giratorio: Actúa como el corazón del interruptor, permitiendo establecer o deshacer conexiones eléctricas.
- Contactos estacionarios: Contactos fijos que corresponden a diversas operaciones del motor, incluyendo avance, retroceso, y apagado.
- Terminales: Conectados a los cables del motor y a la fuente de alimentación, son esenciales para el cableado apropiado.
- Palanca o manija: Permite seleccionar manualmente la posición preferida del interruptor.
- Conexiones a la fuente de alimentación: Aquí es donde se conecta la fuente de energía al interruptor.

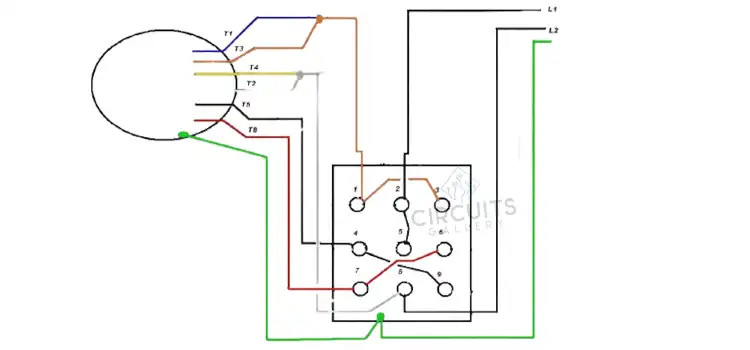

Diagrama de Cableado del Interruptor de Tambor Dayton
Cómo leer y entender el diagrama
Para comprender el diagrama de cableado del Dayton Drum Switch, sigue estos sencillos pasos:
- Determina tu tipo de interruptor: Existen varios estilos, incluyendo monofásicos y trifásicos. Asegúrate de tener las instrucciones de cableado correctas para tu modelo.
- Identifica el cableado del motor: Familiarízate con los cables conectados a tu motor y asegúrate de que estén etiquetados correctamente.
- Ingresa la configuración de conversión: Configura el interruptor para hacer operar el motor hacia adelante, hacia atrás o detenerlo, según el diagrama.
- Cíñete al diagrama: El diagrama actúa como un mapa que te indicará qué cable debe ir a qué terminal específico. Verifica tus conexiones cuidadosamente.
Conclusión
Comprender el diagrama de cableado del interruptor de tambor Dayton es fundamental para cualquier instalación eléctrica que involucre motores.
Con la información presentada en esta guía, ahora deberías sentirte más seguro para trabajar con estos interruptores y realizar las conexiones necesarias de forma eficaz y segura.
Preguntas Frecuentes (FAQ)
¿Qué es un interruptor de tambor Dayton?
Un interruptor de tambor Dayton es un dispositivo utilizado para controlar la dirección y el estado de operación de motores eléctricos, permitiendo su funcionamiento hacia adelante, hacia atrás o su detención.
¿Por qué es importante seguir el diagrama de cableado?
Seguir el diagrama de cableado es crucial para garantizar que todas las conexiones eléctricas sean correctas. Esto no solo asegura el funcionamiento adecuado del motor, sino que también previene daños en el circuito y aumenta la seguridad.
¿Dónde puedo encontrar diagramas de cableado para interruptores de tambor Dayton?
Los diagramas de cableado para los interruptores de tambor Dayton se pueden encontrar en el manual del usuario del dispositivo, así como en sitios web especializados en electrónicos y componentes eléctricos. También puedes consultar [Dayton Electric](https://www.dayton.com) para más información.
