Diagrama de cableado del motor de CA Westinghouse

Diagrama de cableado del motor de CA Westinghouse: Guía completa para técnicos y aficionados

El motor de corriente alterna Westinghouse es sinónimo de eficiencia y durabilidad en el mundo del electromecánico. Ya seas un técnico experimentado o un aficionado que busca comprender mejor el funcionamiento de estos potentes motores, el diagrama de cableado se convierte en una herramienta esencial. En este artículo, desglosaremos paso a paso este diagrama, facilitando su interpretación y aplicación, asegurando que cada conexión te lleve más cerca de un rendimiento óptimo. Prepárate para sumergirte en los detalles técnicos y descubrir los secretos que permiten a estos motores conquistar industrias y hogares por igual. ¡Comencemos!

Si estás interesado en aprender más sobre los motores de corriente alterna (CA) de Westinghouse, estás en el lugar adecuado. En este artículo, exploraremos el fascinante mundo del diagrama de cableado del motor de CA Westinghouse. Ya sea que estés buscando una guía básica para entender los diferentes componentes del circuito o quieras profundizar en las complejidades del sistema de control, aquí encontrarás la información que necesitas. ¡Prepárate para descubrir cómo funciona este motor icónico y cómo puedes aprovechar al máximo su potencial!

Algunos motores de CA Westinghouse están equipados con un devanado de arranque pero sin condensador, mientras que otros están equipados con un condensador. El interruptor centrífugo adicional se puede representar como una función de conmutación fuera del motor.

Cuando el motor está en marcha, el contacto adicional en el interruptor centrífugo de arranque se muestra como fuente de alimentación para una función externa. El tercer cable se utiliza para transmitir el voltaje de modo común (CM) del sensor al dispositivo receptor.

Diagrama de cableado del motor de CA Westinghouse>

Diagrama de cableado del motor de CA Westinghouse

Para cablear un diagrama de cableado de un motor de CA Westinghouse, siga estos pasos:

  • Separe el motor de la prensa y agréguelo a la mayoría de las impresoras para impulsar la prensa mediante una correa y un volante para acelerar la impresión.
  • Devuelva la vida al motor agregando un cable a tierra adecuado e instalando un interruptor de encendido/apagado en la prensa (no en el motor). El motor está ubicado detrás de la prensa, debajo del volante. Las siguientes imágenes le ayudarán a comprender mejor el proceso.
  • Diagrama de cableado del motor de CA Westinghouse>

    ¿Cuáles son los tres cables de un motor de CA?

    Los tres cables para motores de CA monofásicos y motores de CA trifásicos se enumeran a continuación:

    Motor de CA monofásico

    Los colores de los cables conductores de un motor estándar de 3 cables suelen ser blanco, rojo y negro. El negro siempre se asocia con el neutro (N). Tanto el blanco como el negro están conectados a los dos terminales del condensador correspondiente.

    Cuando el terminal vivo (L) se conecta al terminal negro o rojo a través del terminal del condensador, el motor comienza a girar en la dirección deseada. La teoría de funcionamiento es la misma para los motores con caja de terminales.

    Motor de CA trifásico

    Disponemos de los mismos colores de cable para un motor trifásico de tres hilos. Las tres fases de la fuente de alimentación están etiquetadas como L1 (R), L2 (S) y L3 (T). El rojo está conectado a L1 (R), el blanco a L2 (S) y el negro a L3 (B) (T).

    Los terminales de los motores con caja de terminales están marcados U, V y W. La teoría funcional es la misma. Intercambie una de las dos conexiones entre R, S y T para cambiar la dirección de rotación.

    ¿Cómo se conecta un motor de CA de 3 cables?

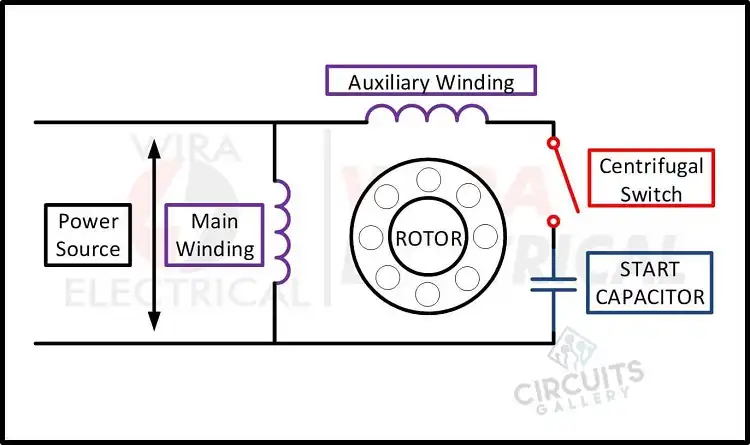

    A continuación se muestra el diagrama de cableado de un motor de CA de 3 cables:

    Diagrama de cableado del motor de CA Westinghouse>

    Para cablear un motor de CA de 3 cables, siga estos pasos:

  • Con ayuda del devanado auxiliar se genera un campo magnético adicional. Por supuesto, agregar otro devanado no afecta la rotación del rotor. Se utiliza un condensador para cambiar la fase, creando dos campos magnéticos giratorios de diferentes fases.
  • El interruptor centrífugo conecta el devanado auxiliar al condensador y a la fuente de alimentación. Cuando la velocidad alcanza un cierto umbral, el interruptor desconecta el condensador y el devanado auxiliar de la fuente de alimentación.
  • A partir de este momento, sólo se suministra energía al devanado principal para mantener el motor en un estado estable.
  • Utilice el condensador para cambiar entre arranque y funcionamiento. Podemos llamar a esto un interruptor de condensador de motor eléctrico monofásico de 3 cables o un motor de inducción de arranque por condensador.
  • ¿Cómo se conecta un motor de CA de 4 cables?

    Para la conexión de 4 hilos:

  • Conecte el cable blanco del motor del ventilador del condensador a uno de los lados de alimentación del contactor (T1).
  • Ahora conecte el cable negro del motor del ventilador del condensador al otro lado de alimentación del contactor (T2).
  • El cable marrón conecta el motor del ventilador del condensador y el condensador. Como se trata de CA y no de un condensador dual, el lado de la conexión es irrelevante.
  • Finalmente, conecta los cables marrón y blanco al otro lado del condensador. La siguiente figura ilustra las conexiones:
  • Diagrama de cableado del motor de CA Westinghouse>

    Los motores de 4 hilos funcionan de la misma manera que un motor PM, pero el imán permanente ha sido reemplazado por un electroimán. El devanado de campo suele estar separado de la armadura, por lo que el motor tiene cuatro cables.

    ¿Cómo funciona un motor de CA de 3 cables?

    El funcionamiento de un motor de CA de 3 cables se muestra a continuación:

  • Un controlador de motor de CA es un dispositivo que controla la velocidad de un motor de CA. Un controlador de CA también se conoce como convertidor de frecuencia, variador de velocidad o convertidor de frecuencia.
  • El motor de CA recibe energía, que el controlador del motor de CA convierte en una frecuencia ajustable. Esta salida variable permite un control preciso de la velocidad del motor.
  • Un controlador de motor de CA normalmente consta de tres componentes básicos: el rectificador, el inversor y el enlace de CC que conecta el rectificador y el inversor.
  • El rectificador convierte la entrada de CA en corriente continua (CC), mientras que el inversor convierte el voltaje de CC en un voltaje de salida de CA con frecuencia ajustable. Si es necesario, el inversor también se puede utilizar para controlar el flujo de corriente de salida.
  • Una serie de controles indican tanto al rectificador como al inversor que produzcan una cantidad específica de voltaje y frecuencia de CA que coincida con el sistema del motor de CA en un momento dado.
  • Un regulador de CA se puede utilizar en una variedad de aplicaciones industriales y comerciales. Sin embargo, el controlador de CA, más comúnmente utilizado para controlar ventiladores en sistemas de aire acondicionado y calefacción, permite un mayor control del flujo de aire.
  • El controlador de CA también ayuda a controlar bombas y ventiladores. Otras aplicaciones incluyen cintas transportadoras, grúas y polipastos, máquinas herramienta, extrusoras, sistemas de películas y máquinas de hilado de fibras textiles.
  • Diploma

    Un motor de CA arranca con sus propias características. Cuando el motor está encendido, se comporta como un transformador. En caso de cortocircuito, su lado secundario forma la jaula del rotor con una resistencia muy baja. El rotor tiene una corriente inducida alta, lo que provoca un pico de corriente en la fuente de alimentación.

    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    Diagrama de Cableado del Motor⁤ de ⁢CA Westinghouse

    Guía​ completa para‌ técnicos ‍y aficionados

    El motor de corriente alterna Westinghouse ⁢es⁤ sinónimo de eficiencia y durabilidad en el mundo del⁣ electromecánico. Ya seas​ un técnico experimentado o un aficionado que busca comprender mejor el funcionamiento de ‌estos potentes motores, el diagrama de cableado‍ se convierte en una herramienta esencial. En este ​artículo,‍ desglosaremos paso a ⁣paso este​ diagrama, facilitando su interpretación​ y ⁣aplicación, asegurando que​ cada conexión te lleve más cerca de un rendimiento óptimo.

    Prepárate para‍ sumergirte en los ‍detalles técnicos y descubrir‍ los ⁤secretos que permiten a estos motores conquistar industrias y hogares por igual.⁣ ¡Comencemos!

    ¿Qué es un Diagrama de Cableado?

    Un diagrama de cableado ⁤representa gráficamente la‍ conexión eléctrica ‌de los ⁢componentes⁤ en un motor. Es la guía ⁤visual que‌ te permite entender cómo se interconectan los distintos ​elementos, facilitando la instalación, mantenimiento y reparación.

    Componentes del Motor de CA Westinghouse

    Los principales componentes de un motor de CA ​Westinghouse‍ incluyen:

    • Devanado de arranque
    • Devanado de funcionamiento
    • Condensador (en algunos modelos)
    • Interruptor centrífugo

    Diagrama⁣ de Cableado del Motor de CA Westinghouse

    Para ‍cablear un motor de⁢ CA Westinghouse, siga estos​ pasos:

    1. Separe el motor‌ de la prensa y agréguelo a la mayoría de las impresoras para impulsar la prensa ⁤mediante una correa y un⁣ volante para acelerar la impresión.
    2. Devuelva la vida ⁤al motor agregando un cable a ‌tierra​ adecuado e instalando un interruptor ​de ⁢encendido/apagado en la⁤ prensa (no en el⁤ motor).
    3. El motor está ubicado detrás de la prensa,‌ debajo del volante.

    Las siguientes imágenes pueden ayudar a comprender mejor el proceso.

    Conexiones de‌ Cables Comunes

    ¿Cuáles son los ⁣tres cables de un motor de CA?

    Los ⁤cables para motores de​ CA ​están clasificados como sigue:

    • Motor de CA monofásico: Usualmente, los colores son blanco, rojo y negro. El negro se asocia con el⁤ neutro⁤ (N).
    • Motor de CA trifásico: Se etiquetan como L1 (R),​ L2 (S) y⁢ L3 (T), donde rojo⁢ está conectado a‍ L1, blanco a‍ L2⁤ y negro a L3.

    ¿Cómo se conecta un motor de CA de 3 cables?

    Para cablear un motor de CA ‌de 3 cables, se utiliza un ⁣condensador ⁣para ⁣cambiar⁣ la fase, creando dos campos magnéticos giratorios. El interruptor centrífugo⁣ se conecta al condensador y a la ‌fuente de alimentación.

    ¿Cómo se conecta un ​motor de CA⁣ de 4​ cables?

    Un​ motor de CA de 4 hilos conecta el cable blanco del motor a uno de los lados de alimentación‌ del contactor (T1) y el cable ⁣negro al ‌otro lado (T2), mientras que el marrón se conecta al condensador.

    Preguntas Frecuentes (FAQs)

    ¿Qué tipo de lubricación necesita un motor de CA Westinghouse?

    Un motor de ⁤CA⁢ Westinghouse generalmente necesita lubricación periódica en sus‍ cojinetes. Es esencial seguir las especificaciones del⁣ fabricante para garantizar un ‍rendimiento óptimo y prolongar‌ la vida útil del⁣ motor.

    ¿Qué hacer si⁣ el motor no arranca?

    Si‌ el motor de CA no arranca, verifica las conexiones‌ eléctricas, revisa los fusibles y asegúrate ‍de que el interruptor centifugado funcione correctamente.‍ Si el problema persiste, puede ser necesario contactar a un experto técnico.

    ¿Dónde⁤ puedo⁢ encontrar‌ información adicional sobre​ motores de CA?

    Puedes​ consultar el sitio⁣ web de⁤ Westinghouse para obtener más información sobre sus productos y diagramas de cableado.
