Diagrama de cableado del motor eléctrico Emerson: Una Guía Esencial para Técnicos y Aficionados
En el mundo de la ingeniería eléctrica, comprender el cableado de un motor es fundamental para garantizar un rendimiento óptimo y una larga vida útil del equipo. En este artículo, exploraremos el diagrama de cableado del motor eléctrico Emerson, una herramienta indispensable para técnicos y aficionados que buscan desentrañar los secretos de su funcionamiento. Con explicaciones claras y recursos visuales, te guiaremos a través de cada conexión y te proporcionaremos consejos prácticos que facilitarán tus labores de instalación y mantenimiento. ¡Prepárate para adentrarte en el fascinante mundo de la electromecánica y potenciar tus habilidades técnicas!
¿Alguna vez te has preguntado cómo funciona un motor eléctrico? ¡Estás en el lugar correcto! En este artículo, exploraremos el fascinante mundo del diagrama de cableado del motor eléctrico Emerson. Descubriremos qué es, para qué se utiliza y cómo leer e interpretar este diagrama clave en el funcionamiento de uno de los motores más utilizados en la industria. Si estás interesado en aprender más sobre este tema apasionante, ¡continúa leyendo!
Un motor eléctrico es un dispositivo eléctrico que convierte la energía eléctrica en energía mecánica.
Ferguson, Missouri, es la sede corporativa de la corporación multinacional estadounidense Emerson Electric Co. La empresa fabrica productos y brinda servicios técnicos a los mercados industrial, comercial y de consumo.
Según el nombre de la empresa, estos motores se denominan motores eléctricos Emerson.
>

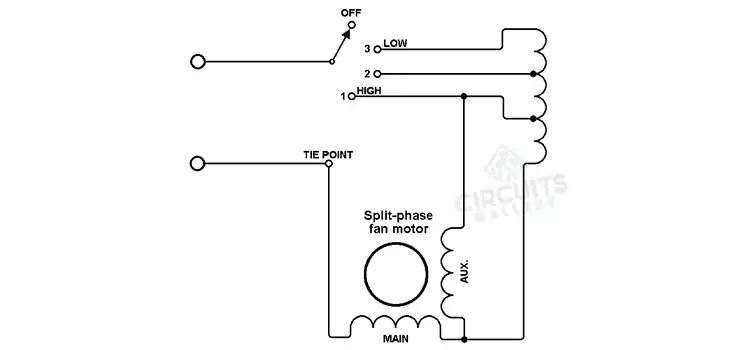

Diagrama de cableado del motor eléctrico Emerson.
Fig:>
¿Cuáles son los 3 cables de un motor eléctrico?
Los colores de los cables conductores de un motor tradicional de 3 cables son generalmente blanco, rojo y negro. El neutro siempre se asocia con el negro (N). El blanco y el negro están conectados a los dos terminales del condensador respectivo.
¿Cómo se conecta un motor eléctrico monofásico?
Un motor monofásico no puede arrancar por sí solo. Por esta razón, el proceso utiliza dos devanados: el devanado de arranque y el devanado de funcionamiento.
Mientras que el devanado de funcionamiento se utiliza para hacer girar el motor continuamente, el devanado de arranque se utiliza para arrancar el motor o proporcionarle un par inicial. En total son cuatro conexiones, ya que cada uno de los dos devanados tiene dos conexiones (4).
Identificación de terminales
Dos de los cuatro conectores son rojos y los otros dos son verdes. La cuestión ahora es cómo distinguir entre terminales de bobinado de arranque y de funcionamiento. Es muy fácil de reconocer. El devanado en funcionamiento a menudo experimenta menos resistencia que el devanado inicial.
Entonces consiga un multímetro y verifique la resistencia entre los dos pares de terminales. El devanado inicial enrolla con mayor resistencia mientras que el devanado en marcha enrolla con menor resistencia. Las conexiones del devanado de arranque se muestran en rojo en el diagrama anterior, mientras que las conexiones del devanado de funcionamiento se muestran en verde.
Procedimientos de cableado
- Primero, identifique las conexiones del devanado de arranque y funcionamiento midiendo la resistencia.
- Cada terminación de cada devanado se puede conectar al terminal neutro de la fuente de alimentación conectando uno de sus terminales.
- Conecte la conexión de resto del devanado en funcionamiento directamente a la conexión de fase de la fuente de alimentación.
- Conecte un condensador conectado en serie desde el terminal residual del devanado inicial al terminal de fase de la fuente de alimentación.
Cómo cablear un motor trifásico
Para aplicaciones que requieren más de 7,5 caballos de fuerza, se suelen utilizar motores trifásicos porque son más eficientes que los motores monofásicos. Los cables negro, rojo y azul se utilizan a menudo para identificar las líneas L1, L2 y L3, aunque el Código Eléctrico Nacional no especifica colores de conductores específicos para energía trifásica.
El ciclo de voltaje de cada línea está 120 grados por detrás del de su predecesora, con L2 alcanzando su voltaje máximo después de L1 y L3 después de L2. Los dos diagramas de cableado “Estrella” y “Triángulo” muestran cómo están cableados los motores trifásicos. En esta guía se trata el tipo más típico de motor de dos voltajes, el motor trifásico.
Paso 1
Desconecta el circuito que se conecta al motor. Es necesario conectar una alimentación trifásica a un motor trifásico.
paso 2

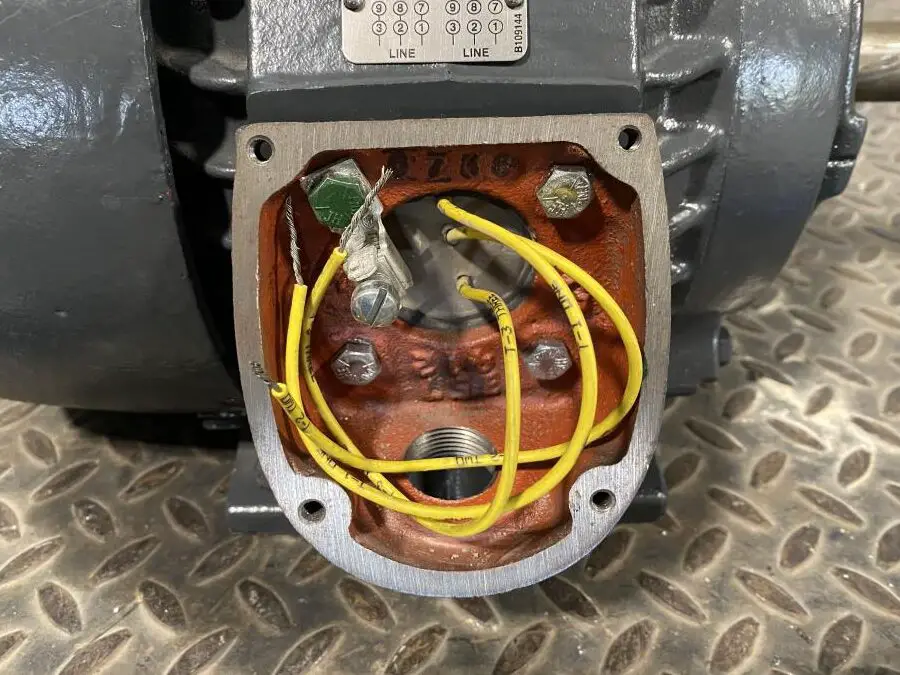

Ubique los cables en la caja de cableado del motor abriéndola. Las etiquetas de los nueve cables deben leer del 1 al 9. En los casos en los que se pueda utilizar el color de un cable de motor para identificación, consulte la documentación del motor.
paso 3
Consulte la placa de identificación del motor para obtener detalles del cableado. Los voltajes del motor se enumeran en la placa de identificación, que también puede contener detalles de cableado. Muchos motores se pueden conectar para alto y bajo voltaje y para conexión en estrella o en triángulo (a veces llamado cableado en Y o en estrella). Asegúrese de que el motor esté cableado para el voltaje correcto antes de conectarlo.
Etapa 4
Utilice tuercas para cables del tamaño adecuado para la cantidad de conductores que se conectarán entre sí y los conductores utilizados para realizar todas las conexiones de cables.
Si hay un cable neutro en la línea o cable que suministra energía al motor, se debe cubrir con una tuerca para cables, ya que no se usa para cableado de motores trifásicos. Por ejemplo, utilice una tuerca para cables roja para conectar dos cables de calibre 12. Gire una tuerca para cables mientras mantiene juntos los extremos desnudos de los conductores.
Paso 5
Para invertir la dirección de rotación del motor, intercambie todas las conexiones de doble cable. Por ejemplo, el motor invierte el sentido de giro si las líneas de alimentación T1 y T2 están conducidas respectivamente de T1 a T2. Para realizar este cambio, puede comprar interruptores de control del motor.
preguntas frecuentes
¿Qué son los cables P1 y P2 en un motor?
La potencia inducida total para el sistema de bomba es P1. P2 es la potencia de salida del motor (efecto onda). La potencia nominal del motor es P2.
Diploma
En un motor eléctrico Emerson hay un devanado de arranque y de funcionamiento. El motor arranca con el devanado de arranque y se mantiene en funcionamiento con la ayuda del devanado de funcionamiento. El negro suele estar conectado al cable neutro. El blanco y el negro se conectan a los dos terminales del condensador respectivo de la misma manera.
Diagrama de cableado del motor eléctrico Emerson
En el mundo de la ingeniería eléctrica, comprender el cableado de un motor es fundamental para garantizar un rendimiento óptimo y una larga vida útil del equipo. En este artículo, exploraremos el diagrama de cableado del motor eléctrico Emerson, una herramienta indispensable para técnicos y aficionados que buscan desentrañar los secretos de su funcionamiento.
¿Qué es un motor eléctrico Emerson?
Un motor eléctrico es un dispositivo que convierte la energía eléctrica en energía mecánica. Emerson Electric Co. es una empresa multinacional ubicada en Ferguson, Missouri, que fabrica productos y brinda servicios técnicos a los mercados industrial, comercial y de consumo. Los motores eléctricos que producen son ampliamente utilizados en diversas aplicaciones industriales.
Diagrama de cableado del motor eléctrico Emerson
El diagrama de cableado es una representación gráfica que muestra cómo se deben conectar los distintos cables de un motor eléctrico. A continuación se detallan los aspectos claves:
1. Identificación de los cables
Normalmente, los cables conductores en un motor eléctrico de 3 cables son los de colores blanco, rojo y negro. El cable negro se asocia generalmente con el neutro (N), mientras que el blanco y el negro se conectan a los terminales del condensador respectivo.
2. Conexiones en motores monofásicos
En un motor monofásico, se utilizan dos devanados: el de arranque y el de funcionamiento. Las conexiones se organizan de la siguiente manera:
- Identifica las conexiones de ambos devanados utilizando un multímetro para medir la resistencia.
- Conecta cada terminal del devanado de arranque a la fuente de alimentación.
- Conecta un condensador en serie desde el terminal del devanado de arranque al terminal de fase de la fuente de alimentación.
3. Conexiones en motores trifásicos
Para motores que requieren más de 7,5 caballos de fuerza, se utilizan motores trifásicos, que son más eficientes. En este caso, los cables negro, rojo y azul identifican las líneas L1, L2 y L3. Los pasos para su instalación son:
- Desconecta el circuito que se conecta al motor.
- Ubica los cables en la caja de cableado del motor.
- Consulta el diagrama de conexión específico según el modelo del motor.
Consejos prácticos para el cableado
Asegúrate de seguir todos los procedimientos de seguridad y las normativas locales al realizar el cableado de motores eléctricos. Siempre es recomendable consultar el manual del fabricante para obtener información más detallada sobre las conexiones específicas de tu motor electricco Emerson.
FAQs sobre el diagrama de cableado del motor eléctrico Emerson
¿Cuáles son los colores estándar de los cables en un motor eléctrico?
Generalmente, los motores eléctricos utilizan un esquema de colores con cables negro, rojo y blanco. Cada color tiene un propósito específico, como se mencionó anteriormente, donde el negro es el neutro.
¿Cómo se puede identificar un devanado de arranque versus un devanado de funcionamiento?
Se puede utilizar un multímetro para identificar los devanados al medir su resistencia. El devanado de arranque mostrará una resistencia mayor en comparación con el devanado de funcionamiento.
¿Por qué es importante seguir el diagrama de cableado al instalar un motor eléctrico?
Seguir el diagrama de cableado es crucial para asegurar un funcionamiento correcto, prevenir sobrecargas, y aumentar la seguridad del sistema eléctrico. Un cableado incorrecto puede causar fallas en el motor o incluso accidentes.
¿Dónde puedo encontrar más información sobre motores eléctricos Emerson?
Para más detalles, puedes visitar la página oficial de Emerson donde encontrarás recursos técnicos, documentación y guías sobre sus productos.
