Diagrama de cableado del solenoide de 4 pines: Todo lo que necesitas saber para una conexión perfecta

Cuando se trata de sistemas eléctricos, el solenoide de 4 pines es un componente esencial que no solo facilita el funcionamiento de diferentes dispositivos, sino que también puede ser la clave para una implementación exitosa de tu proyecto. Pero, ¿cómo puedes asegurarte de que tu cableado está hecho de manera correcta? En este artículo, te presentaremos un claro y detallado diagrama de cableado del solenoide de 4 pines, además de consejos prácticos y explicaciones sobre cada conexión. Prepárate para desmitificar el proceso y llevar tus habilidades eléctricas al siguiente nivel. ¡Vamos a empezar!

El solenoide de 4 pines es una pieza clave en muchos sistemas eléctricos y electrónicos, ya que se encarga de controlar el flujo de corriente en un circuito. Para comprender cómo funciona este componente esencial, es necesario entender su diagrama de cableado. En este artículo, exploraremos en detalle el diagrama de cableado del solenoide de 4 pines, sus conexiones y su importancia en diversos dispositivos y maquinarias. ¡Acompáñanos en este viaje por el mundo de la electricidad y aprendamos juntos sobre esta fascinante tecnología!

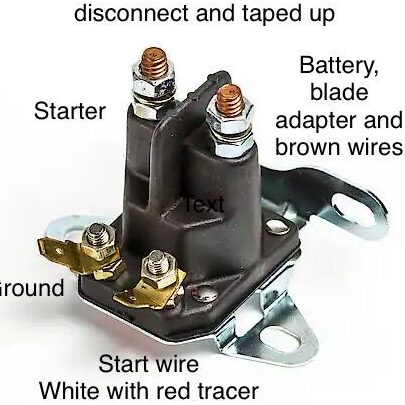

Notarás que uno de los terminales más grandes está conectado al cable caliente que viene de la batería, el segundo terminal grande está conectado al motor de arranque, el primer terminal más corto (S) está conectado al interruptor de encendido y el segundo terminal pequeño está conectado. Generalmente no se utiliza en un cableado magnético de 4 pines. Asegúrese de que el marco esté conectado a tierra.

Un solenoide es un interruptor eléctrico que se usa comúnmente cuando un interruptor de bajo voltaje activa un circuito de alta corriente, como un circuito de arranque. El circuito entre la batería y el interruptor de solenoide se cierra cuando el interruptor de llave se gira a «Arranque» y la palanca de cambios está en posición neutral.

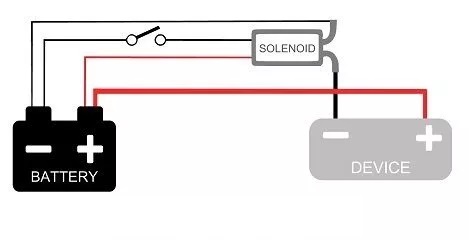

Diagrama de cableado del solenoide de 4 pines.>

Diagrama de cableado de una válvula solenoide de 4 pines.

Un solenoide de arranque normalmente tiene cuatro terminales: dos para el circuito de alta corriente y los otros dos para los terminales de baja corriente que se conectan a la bobina interna y activan el dispositivo de alta corriente en el lado de alta potencia. Las conexiones son dos pequeñas conexiones de interruptor magnético. Y el interruptor de alta corriente requiere dos terminales más gruesos y grandes.

Suponiendo que estás realizando este cableado en un automóvil, lo más probable es que estés usando una batería de 12 V. Se recomienda utilizar un cable negro para el terminal negativo y un cable rojo para el terminal positivo. Si lo desea, puede utilizar cables marrones o naranjas en el extremo de alta corriente del circuito para distinguirlo de las conexiones del solenoide y la batería.

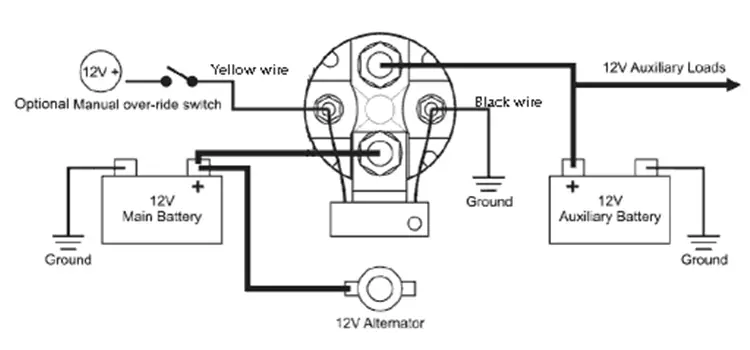

Diagrama de cableado del solenoide de 4 pines.>

Cómo conectar un interruptor magnético [4-Pole Starter] – Conducir y navegar

Cómo funciona un imán de 4 pines

Un imán puede incluir una bobina, como la de cobre, para crear un campo magnético con corriente eléctrica. En lugar de pasar toda la energía a través de un interruptor como un interruptor de encendido, el conjunto usa ese interruptor como un relé. El imán dentro del conjunto crea un campo magnético que activa un interruptor momentáneo para cerrar el circuito.

Cuando el interruptor está abierto, el solenoide pierde su magnetismo y el botón también se abre. La conexión de polo es un polo opcional destinado a suministrar energía a algunas bobinas de encendido o resistencias de balasto según la configuración de encendido.

Aplicación de solenoide

Los solenoides permiten la activación y desactivación fácil y segura de cualquier tipo de componentes eléctricos de encendido y apagado. Permiten la activación y gestión de circuitos de alta corriente activando dos contactos que requieren mucha menos corriente para activarse que la corriente que manejaría el imán.

Cuando se suministra una cantidad moderada de corriente a un imán, una bobina dentro de él crea un campo magnético que hace que un émbolo se mueva y el interruptor de alta corriente se cierre.

Prueba de bobinas de solenoide de 4 polos después del cableado

Haga un esfuerzo para escuchar sonidos de «clic». Si el clic es fuerte y ruidoso, indica que el solenoide tiene suficiente potencia y está funcionando correctamente. Si escucha un clic suave o persistente, es posible que su válvula solenoide no sea lo suficientemente fuerte o no esté recibiendo suficiente energía de la batería.

Si no escuchas ningún sonido o el coche no arranca, puede deberse a una válvula solenoide defectuosa. Cuando enciendes el encendido también deberías notar una caída de voltaje. Una caída de voltaje de aproximadamente 0,5 V es el rango objetivo. Si nota un aumento o disminución significativo, es hora de reemplazar su válvula solenoide.

Reemplazo de electroválvula de 3 pines por electroválvula de 4 pines

Desconecte los cables positivo (+) y negativo (-) de la batería del automóvil OEM. Desconecte los cables de alimentación, disparo y carga de la válvula solenoide de 3 clavijas. Desenrosque la válvula solenoide de 3 pines de su ubicación de montaje y desconecte los cables de tierra del tornillo de montaje cuando haya terminado. Reemplace la conexión de terminal de anillo de los cables de tierra existentes con un nuevo tamaño de terminal de anillo para un polo #10.

Instale la nueva válvula solenoide de 4 pines en el mismo lugar que la válvula solenoide antigua de 3 pines. Vuelva a colocar los cables de tierra en los tornillos de montaje, pero no los reinstale. Se incluye un poste de conexión a tierra especial con la nueva válvula solenoide. Vuelva a conectar los cables de alimentación, disparador, carga y tierra existentes. Vuelva a conectar los cables más y menos de la batería original del automóvil.

preguntas frecuentes

¿Importa qué cable va y dónde en una válvula solenoide?

Estará listo cuando los cables estén conectados a un terminal. Los pequeños cables del puerto pequeño son los mismos que los del puerto más grande. No hace ninguna diferencia ya que no está en el manual de instrucciones.

Diploma

El color de los cables del solenoide de 4 pines varía dependiendo de si está utilizando el solenoide para encender y apagar el cable negativo o positivo del dispositivo.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Diagrama de Cableado del ​Solenoide de ‌4 Pines

¿Qué‍ es un Solenoide de 4 Pines?

El solenoide de 4 pines es un componente crucial en muchos sistemas eléctricos y electrónicos, ​utilizado para controlar el ​flujo de corriente en un circuito. Su diseño permite la‌ activación de circuitos de alta corriente ‌mediante una señal de bajo voltaje.

Diagrama de Cableado

El diagrama de cableado del solenoide de ‍4 pines puede‍ parecer complicado, pero siguiendo los pasos adecuados, puedes realizar conexiones seguras y efectivas. A ⁣continuación, se presenta un diagrama simplificado:

  1. Terminal 1: Conectado al cable caliente de⁣ la batería ⁤(generalmente rojo).
  2. Terminal 2: Conectado al motor de ​arranque.
  3. Terminal 3 (S): Conectado al interruptor de encendido.
  4. Terminal 4: Comúnmente‌ no utilizado, pero puede servir para otras funciones ‌según el diseño específico.

Además, asegúrate de que el⁢ marco del solenoide esté adecuadamente conectado a tierra para​ evitar problemas eléctricos.

¿Cómo Funciona un ⁣Solenoide de 4 ⁤Pines?

El funcionamiento del solenoide de 4 pines se basa en un magnetismo básico. Al ​girar ​el interruptor de encendido ​a «Arranque», se cierra el circuito⁢ de la batería y se activa el ‌solenoide, permitiendo que la corriente ​fluya a través ‌del motor de arranque.

Consejos‌ para una ⁣Conexión Exitosa

  • Utiliza un cable negro para el terminal ⁤negativo ⁣y un cable rojo para ⁤el positivo.
  • Si deseas, usa ⁤cables de colores diferentes ⁢(como marrón o naranja) para facilitar la⁣ identificación de conexiones.
  • Asegúrate de realizar comprobaciones ‍de continuidad antes de conectar‍ el solenoide.
  • Escuchar⁤ el sonido de «clic» al activar el solenoide indica que está funcionando correctamente.

Aplicaciones Comunes del Solenoide

Los solenoides son ampliamente utilizados en diferentes dispositivos, desde sistemas de arranque‌ de automóviles hasta válvulas electromagnéticas⁢ en procesos industriales. Su ⁢capacidad para⁣ activar⁣ y desactivar fácilmente circuitos ⁤de ⁣alta corriente los hace ideales para diversas aplicaciones.

FAQs sobre el Diagrama de Cableado del⁣ Solenoide de 4 Pines

¿Qué sucede si el solenoide no hace clic?

Si el solenoide no emite ⁣un clic al activarse, puede indicar un ⁣problema de alimentación o un mal funcionamiento del componente. Verifica​ las conexiones y asegúrate de⁤ que la batería esté cargada.

¿Es necesario⁢ un fusible en el circuito del solenoide?

Sí, es altamente recomendable incluir un fusible en el circuito para proteger​ el ‍sistema contra cortocircuitos o sobrecargas, lo cual puede dañar el solenoide o los componentes conectados.

¿Puedo usar un‌ solenoide de 4 pines en un vehículo de diferentes voltajes?

Dependerá del solenoide específico. La mayoría de los solenoides de⁤ 4 pines están diseñados para un voltaje de 12V. Asegúrate de revisar​ las especificaciones del fabricante antes de usarlo en otros sistemas.

¿Cómo puedo probar un ‍solenoide de 4 pines después ⁣de instalarlo?

Realiza una prueba simple escuchando el clic cuando insertes la llave ⁣en la posición de ‌arranque. Un sonido fuerte y claro indica un correcto funcionamiento, mientras que un clic suave puede sugerir problemas.
