Descripción general del cableado LED Philips T8

Ofertas de Philips LED de cable directo Tubos que estén conectados directamente a la tensión de red, y Ajuste instantáneo Tubos compatibles con balastros existentes.

Línea directa En el caso de tubos, se deberá puentear el lastre o eliminarlo por completo. Los cables de alimentación están conectados directamente a las lápidas en ambos extremos del tubo LED.

Ajuste instantáneo Los tubos pueden funcionar con un balastro fluorescente compatible. Las lápidas en cada extremo del tubo se insertan en los manguitos de lastre.

El cableado correcto depende del tipo de tubo y de su instalación eléctrica existente.

Diagrama de cableado LED Philips T8

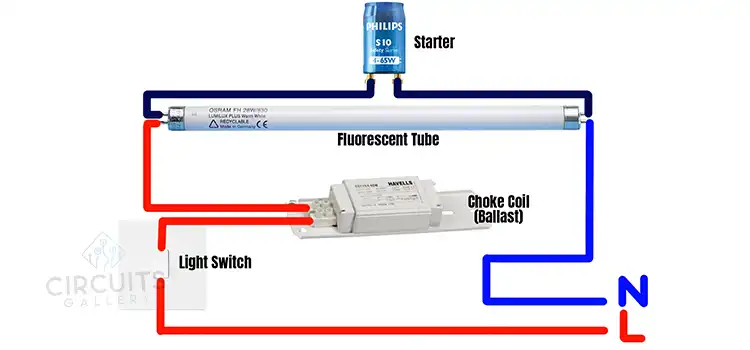

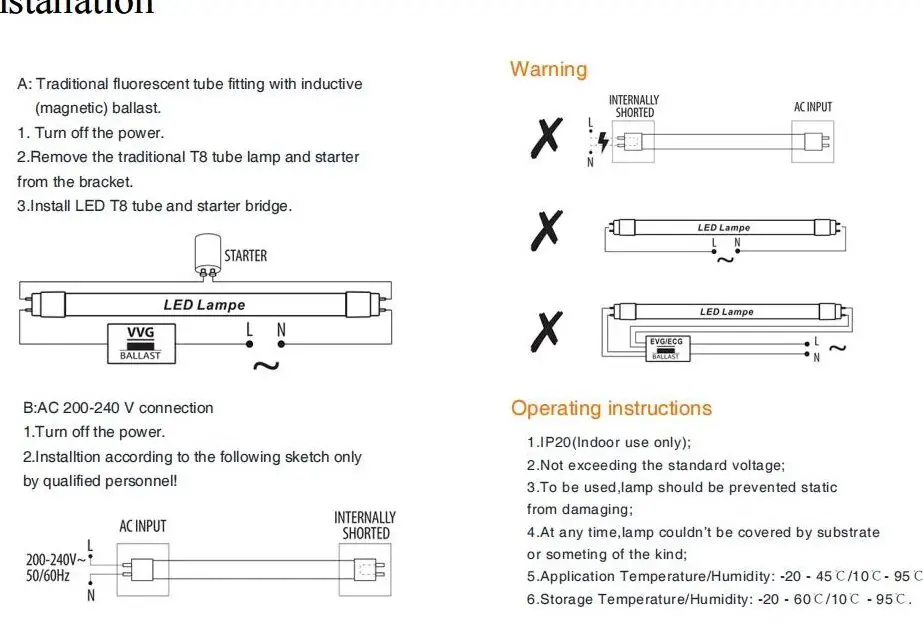

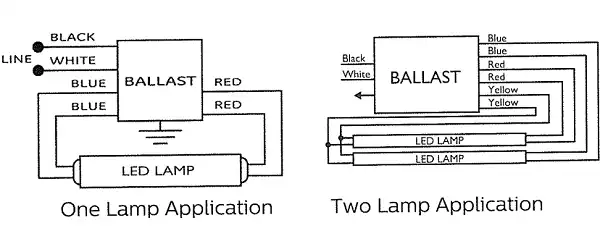

Estos diagramas de cableado pretenden mostrar el método de cableado más general:

Diagrama de cableado LED Philips T8 | Una guía completa paso a paso>

Nombre de conexión del Philips T8 LED

Para realizar un cableado adecuado, es importante comprender las conexiones de los terminales.

Lápidas: Contactos en los extremos de los tubos LED que se conectan a tomas de corriente para suministrar energía a través del tubo.

Cables azules: Generalmente se conecta a un extremo del tubo LED. Cierran el circuito entre las conexiones de la lápida y el tubo LED.

cables rojos: Conéctalo también al tubo LED, pero en el extremo opuesto del cable azul. El rojo completa el círculo del otro lado.

Cables amarillos: Se utiliza comúnmente como cable de puente en luminarias con múltiples lámparas. El cable amarillo salta entre los terminales de la lápida para conectar todas las lámparas en paralelo o en serie.

Líneas de tensión de red: Normalmente cables negros (vivos) y blancos (neutros) que proporcionan energía desde la fuente.

lastre: Proporciona potencia de salida regulada para la lámpara fluorescente. Se puede omitir o eliminar por completo.

Condensadores: Dependiendo del tipo de tubo, a veces se requieren componentes adicionales para que los controladores LED funcionen correctamente.

Cable de tierra: Protege contra descargas eléctricas al proporcionar un camino seguro al suelo. Generalmente verde o desnudo.

Instrucciones paso a paso para cablear tubos LED Philips T8

Siga estos pasos para cablear los LED Philips Direct Wire T8:

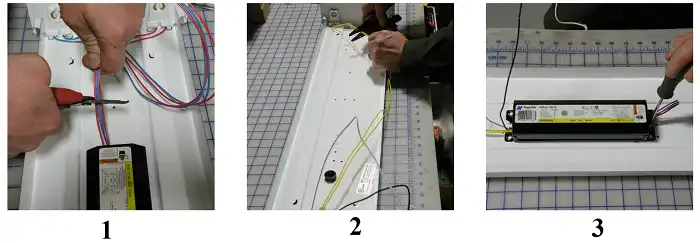

  • Desconecte la luz de la fuente de alimentación y corte los cables de carga y neutro del balastro, dejando suficiente cable.
  • Retire el cable adicional del lado opuesto del balastro ya que el tubo LED solo requiere energía en un extremo.
  • Retire el balastro del LED Direct Wire o déjelo para el LED IstantFit.
  • Diagrama de cableado LED Philips T8 | Una guía completa paso a paso>

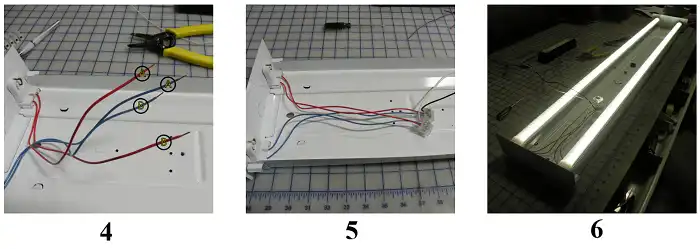

  • Pele los cables de carga y neutro del primer conjunto de cables que cortó, luego conecte un cable de carga de un lado a un cable neutro del otro lado.
  • Utilice conectores a presión para conectar los cables agrupados.
  • Conecte los cables a la fuente de alimentación.
  • Restablezca la energía: el tubo LED ahora debería iluminarse.
  • Diagrama de cableado LED Philips T8 | Una guía completa paso a paso>

    Realice una inspección visual para asegurarse de que los portalámparas no estén dañados o sueltos.

    Cableado en serie o paralelo

    Los tubos LED Philips T8 se pueden conectar en serie o en paralelo:

    serie – Los tubos están encadenados por todas partes. La tensión de red aplicada al primer tubo recorre toda la serie.

    Paralelo – La tensión de red se aplica a cada tubo de forma independiente. Los tubos están conectados por separado a una fuente de alimentación.

    El cableado en serie permite operar varios tubos LED desde un único balastro o controlador. Paralelo permite que cada tubo funcione de forma independiente.

    Comprobar después del cableado

    Después de instalar los tubos LED Philips T8:

  • Asegúrese de que la iluminación funcione correctamente y que no haya problemas visibles.
  • Compruebe que las conexiones de la lápida estén apretadas.
  • Asegúrese de que el dispositivo no emita ningún zumbido o ruido inusual.
  • Mida el consumo de corriente para asegurarse de que cumpla con las especificaciones del tubo.
  • Verifique el dispositivo en busca de signos de parpadeo o interrupción de energía.
  • Las pruebas exhaustivas pueden identificar y resolver problemas de cableado.

    Solucionar problemas comunes de cableado

    Problemas de cableado comunes que pueden ocurrir después de cablear los tubos LED Philips T8:

  • Sin luz: Verifique las conexiones de los cables y el voltaje en las lápidas. Compruebe lápidas y lastre compatibles.
  • Luz parpadeante: – Conexión de cable floja. Verifique los cables y los contactos de la lápida.
  • Tarareando/tarareando: Generalmente hay un problema con los contactos o enchufes de Tombstone.
  • LED quemados: Indica un problema de cableado que provoca picos de voltaje. Verifique las conexiones.
  • Calentamiento excesivo: Sección de cable insuficiente para el consumo de corriente del tubo LED. Reemplácelo con cables más gruesos.
  • Si sospecha algún problema de cableado, comuníquese siempre con un electricista profesional.

    Preguntas frecuentes (FAQ)

    1. ¿Puedo alimentar varios tubos LED Philips con un solo balastro?

    Respuesta: Sí, la conexión en serie le permite conectar varios tubos a un solo balastro o controlador. Garantizar la compatibilidad.

    2. ¿Cuál es la ventaja de omitir o quitar el balastro de los tubos LED?

    Respuesta: Evitar el balastro aumenta la eficiencia y la salida de luz, mientras que quitar el balastro elimina una fuente de error.

    3. ¿Es seguro utilizar enchufes Tombstone existentes al instalar tubos LED?

    Respuesta: Asegúrese de que los casquillos estén en buenas condiciones y no tengan daños ni corrosión antes de usarlos con tubos LED nuevos.

    Concluir

    Comprender las especificaciones del diagrama de cableado LED Philips T8 e instalar los tubos correctamente le ayudará a maximizar la eficiencia y la calidad de la luz. Tome las precauciones de seguridad necesarias, siga las instrucciones paso a paso y conecte las lápidas correctamente. Con la ayuda de esta guía podrás aprovechar todo el potencial de tu iluminación LED T8.
