El circuito del condensador de microondas es una parte fundamental de este electrodoméstico tan popular en nuestros hogares. ¿Alguna vez te has preguntado cómo funciona exactamente? En este artículo te presentaremos una detallada explicación del diagrama del circuito del condensador de microondas. Descubre cómo este componente esencial es responsable de generar las ondas de calor que calientan nuestros alimentos de forma rápida y eficiente. ¡No te lo pierdas!

Los condensadores de microondas se utilizan en transformadores de hornos de microondas de alto voltaje. Los condensadores de microondas se utilizan como elementos de sintonización y como parte de diseños de filtros simples y complejos. Cuando se utiliza como elemento de sintonización, a menudo se requiere una alta tolerancia a un valor de capacitancia bajo.

Cuando se utiliza como bloque de CC o bypass, lo único que importa es la impedancia de la transmisión de HF.

Diagrama del circuito del condensador de microondas.>

Diagrama del circuito del condensador de microondas.

Cada microondas contiene un componente llamado condensador de alto voltaje, que almacena cantidades letales de energía mucho después de que se desconecta el microondas.

¿Cómo se conecta un condensador de microondas?

Diagrama del circuito del condensador de microondas.>

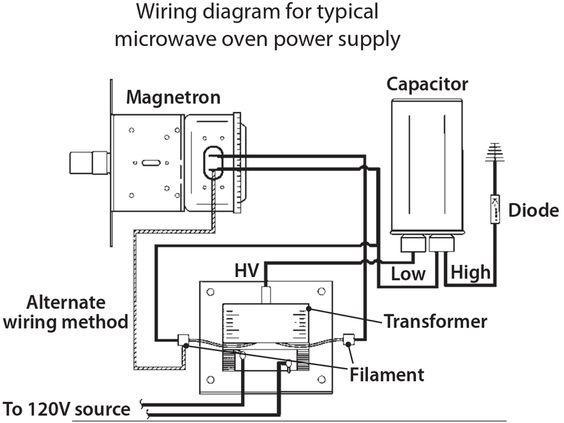

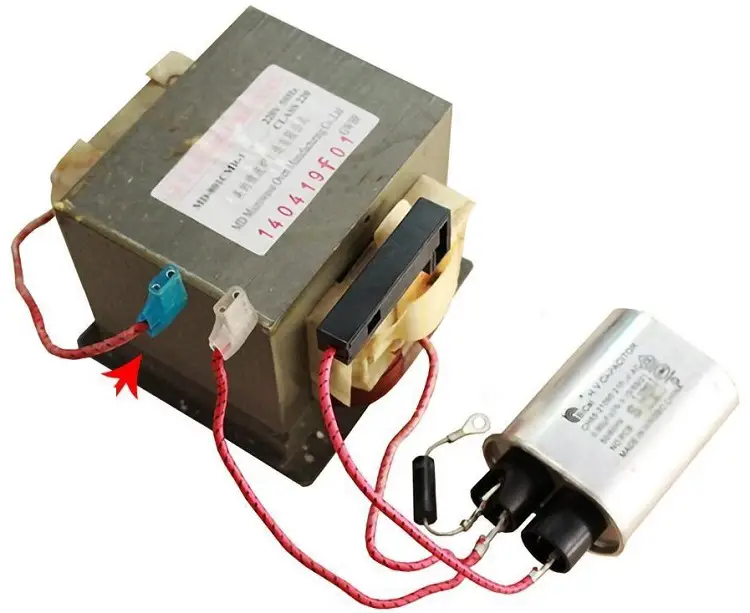

Primero debes identificar los terminales superior e inferior de un condensador de microondas antes de conectarlo. Si este proceso falla, el transformador puede destruirse.

El terminal bajo del capacitor está conectado al terminal sin conexión a tierra del devanado secundario del transformador de alto voltaje. El terminal de anillo del diodo conecta a tierra el marco del dispositivo, mientras que el otro extremo del diodo está conectado al terminal superior del condensador.

Uno de los terminales del devanado del transformador de calefacción también debe estar conectado al terminal negativo del condensador.

¿Cómo conecto mi condensador de microondas LG?

Diagrama del circuito del condensador de microondas.>

¿Cuáles son los 3 cables de un transformador de microondas?

Hay tres devanados en total, y el primario recibe alimentación de red de 120 o 240 V. La secundaria es realmente poderosa. El otro extremo del transformador, conectado a tierra hasta el núcleo, entrega una cantidad de corriente potencialmente fatal.

¿Necesito descargar un condensador de microondas?

Descargar el condensador de su microondas es importante para evitar daños a su microondas, a sus herramientas y a usted mismo. Incluso si su microondas está desconectado, un capacitor retiene cantidades significativas de corriente y debe descargarse antes de poder realizar las reparaciones.

¿Cuánto tiempo mantiene su carga un condensador en un microondas?

Algunos de estos circuitos podrían cargarse en menos de 20 segundos y mantenerse cargados durante hasta 40 minutos, al tiempo que tienen capacidades comparativamente altas de hasta 100 millas faradios. Para lograr esto necesitas una fuente de alimentación estable. Esta potencia constante la proporciona el condensador junto con la fuente de alimentación del tomacorriente.

¿Qué hace un condensador en un microondas?

El condensador se utiliza para aumentar el rendimiento del magnetrón. El magnetrón requiere al menos 1000 V, por lo que los 120 V normales (o 230 V en determinadas circunstancias) no son suficientes.

El condensador se utiliza como duplicador de voltaje junto con un diodo. En la primera mitad de la onda sinusoidal de CA, el diodo se utiliza para cargar el condensador mediante un transformador elevador.

El capacitor está en serie con el devanado secundario del transformador elevador durante la segunda mitad de la onda sinusoidal. Este voltaje se transfiere al cátodo del magnetrón. Este valor es la suma del voltaje máximo en el capacitor y el voltaje promedio de la segunda mitad de la onda sinusoidal. El voltaje del cátodo es de aproximadamente -2000 voltios.

¿Qué funciona el magnetrón en un microondas?

El magnetrón genera el calor que cocina nuestros alimentos. Las ondas de radio generadas por el tubo magnetrón estimulan las moléculas de agua y grasa de la comida, creando fricción. La comida se calienta por contacto, similar a frotarse las manos rápidamente. Este es el aspecto más fundamental de cómo funcionan las microondas.

preguntas frecuentes

¿Cómo se apaga un condensador de microondas?

Básicamente, tocas un capacitor con la punta de un destornillador con mango aislado y lo tiras lentamente hacia el capacitor opuesto. Esto crea un cortocircuito que conduce a la descarga de electricidad. Es posible que tengas que repetir el proceso.

Diploma

El objetivo principal de los condensadores de microondas es aumentar la potencia del magnetrón. Uno de los aspectos más importantes de una conexión de microondas es el cable del condensador. Si el condensador no está conectado correctamente, los instrumentos pueden dañarse.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Diagrama del circuito del condensador de microondas

¿Alguna vez te has preguntado ‌ cómo funciona el sistema de tu microondas?‍ Este electrodoméstico, que se ha vuelto indispensable en nuestras ‌cocinas, combina tecnología avanzada con un diseño ingenioso. ‌En este artículo, ⁤desglosaremos ⁢cada componente y su función. ¡Prepárate para desmitificar la ciencia detrás de la cocina moderna!

¿Qué es un condensador de ​microondas?

El condensador de ⁣microondas es un componente esencial de este electrodoméstico ​que permite almacenar energía ​eléctrica. Funciona como un dispositivo ‌de regulación y ⁤filtrado,⁢ crucial ‌para la⁤ generación de⁣ microondas‍ que ​calientan los⁤ alimentos de manera eficiente.

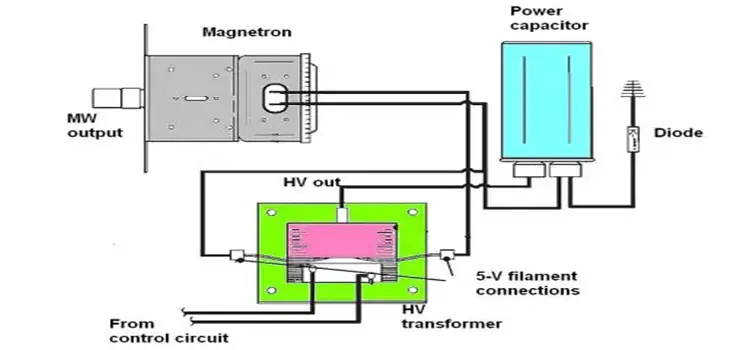

El diagrama del circuito ⁣del condensador de microondas

A continuación, analizaremos el diagrama⁣ del circuito del condensador de microondas y sus ⁤componentes principales:

  1. Transformador de⁤ alto voltaje: Suministra ‍la tensión necesaria para el funcionamiento del condensador.
  2. Condensador: Almacena energía eléctrica hasta que se necesita para generar microondas.
  3. Diodo: Permite que la corriente fluya en una sola dirección,​ protegiendo los componentes ‍delicados del microondas.
  4. Magnetrón: Convierte la energía eléctrica en microondas que calientan los alimentos.

¿Cómo conecta un condensador de microondas?

Es fundamental conectar correctamente el condensador para evitar daños en el ​microondas. ‍Siga estos pasos:

  • Identifique los ⁤terminales del condensador (superior e inferior).
  • Conecte el terminal inferior al devanado ⁤secundario del ​transformador de alto voltaje.
  • Conecte el terminal de anillo del​ diodo a tierra.
  • Conecte el otro ⁢extremo⁢ del diodo al terminal superior del condensador.
  • conecte uno de los terminales del devanado del transformador al terminal negativo del condensador.

Precauciones al trabajar con condensadores de microondas

Es importante tener en cuenta ciertas precauciones⁣ al manipular condensadores de microondas:

  1. Siempre descargue el condensador antes‌ de realizar cualquier reparación.
  2. Utilice herramientas adecuadas‌ para evitar descargas eléctricas.
  3. Considere que un condensador puede retener‍ carga eléctrica incluso después de‌ desconectar el microondas.

Preguntas frecuentes⁣ (FAQs)

¿Cómo se descarga un condensador de ⁣microondas?

Para ⁣descargar un condensador de​ microondas, necesitas usar un destornillador aislado y un cable de resistencia. Conéctalo al terminal⁣ del​ condensador y ​toca un ⁣área‍ metálica del microondas para liberar la carga acumulada. Es vital realizar este procedimiento con ‌cuidado para evitar descargas ​eléctricas.

¿Cuánto tiempo mantiene su carga⁣ un condensador de microondas?

Un condensador‍ de microondas puede mantener su carga por periodos⁢ de hasta 40 minutos después de estar desconectado. Dependiendo de ‌la ‍capacidad del condensador, esta carga⁤ es potencialmente peligrosa, y su descarga es crítica ‌antes de cualquier mantenimiento.

¿Cómo afecta la sintonización ‌en un condensador​ de‌ microondas?

La sintonización es ‍esencial⁢ en los circuitos de microondas, ya que permite⁢ que el condensador ajuste la frecuencia​ de las microondas generadas. Un condensador mal sintonizado puede resultar en un ‍funcionamiento ineficiente ‍y potencialmente dañino​ para el aparato.
