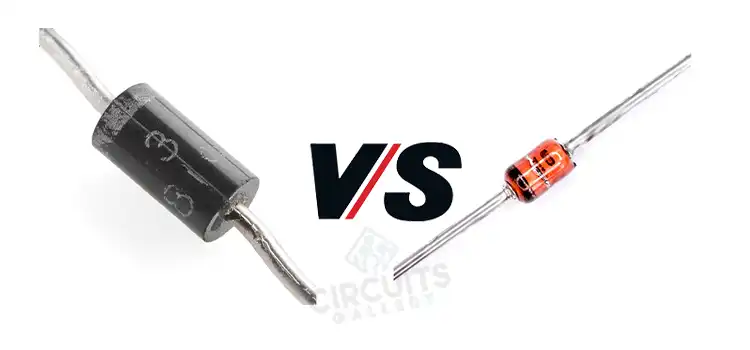

Diodo Schottky frente a Diodo Zener | Una guía comparativa
En el vasto universo de la electrónica, los diodos son componentes esenciales que desempeñan un papel crucial en el control del flujo de corriente. Entre los diferentes tipos de diodos, el Schottky y el Zener se destacan por sus características únicas y aplicaciones específicas. ¿Pero cuál es la mejor opción para tu proyecto? En esta guía comparativa, desglosaremos las diferencias clave entre el diodo Schottky y el diodo Zener, explorando su funcionamiento, ventajas y desventajas, para que puedas tomar decisiones informadas y maximizar el rendimiento de tus circuitos. ¡Prepárate para adentrarte en el fascinante mundo de los diodos y descubrir cuál se adapta mejor a tus necesidades!
Los diodos son componentes electrónicos esenciales en multitud de dispositivos y circuitos. Entre los diferentes tipos de diodos utilizados en la industria, dos de los más comunes y versátiles son el diodo Schottky y el diodo Zener. Ambos tienen características únicas que los hacen ideales para una variedad de aplicaciones. Si estás interesado en conocer las diferencias y ventajas de cada uno, esta guía comparativa te ayudará a entender cuál es el más adecuado para tus necesidades. ¡Sumérgete en el mundo de los diodos y descubre cuál de estos dos gigantes de la electrónica se adueñará de tu próximo proyecto!
Los diodos Schottky tienen una baja caída de tensión directa y una rápida velocidad de conmutación, lo que los hace adecuados para aplicaciones de rectificación y alta frecuencia. Por otro lado, los diodos Zener utilizan el efecto de ruptura Zener para regular el voltaje y proteger contra picos o picos de voltaje.
>
¿Cuál es la diferencia entre el diodo Schottky y el diodo Zener?
Las principales diferencias entre un diodo Schottky y un diodo Zener radican en sus factores eléctricos, construcción, funcionamiento y funcionalidad.
>
Figura: Símbolos de un diodo Schottky y un diodo Zener
(A) Factores eléctricos
Al comparar los diodos Schottky y los diodos Zener en términos de factores eléctricos, existen varias diferencias clave a considerar:
1. Caída de tensión directa
Los diodos Schottky tienen una caída de tensión directa significativamente menor en comparación con los diodos Zener. La caída de tensión directa típica de un diodo Schottky es de aproximadamente 0,2 a 0,3 voltios.
Los diodos Zener tienen una caída de tensión directa relativamente mayor en comparación con los diodos Schottky. La caída de tensión directa de un diodo Zener varía según sus características específicas, pero generalmente es mayor que la de un diodo Schottky.
2. Tolerancia de voltaje inverso
Los diodos Schottky suelen tener una tolerancia de voltaje inverso más baja en comparación con los diodos Zener. Sus clasificaciones de voltaje inverso suelen estar en el rango de decenas a cientos de voltios.
Los diodos Zener están diseñados específicamente para funcionar en el rango de ruptura con voltaje inverso. Tienen una mayor tolerancia a la tensión inversa en comparación con los diodos Schottky.
3. Comportamiento de avería
Los diodos Schottky no tienen una característica de voltaje de ruptura definida con precisión. Más bien, exhiben un comportamiento de avance suave con una tendencia creciente. tensión inversalo que resulta en un aumento gradual de la corriente de fuga.
Los diodos Zener tienen una tensión de ruptura definida con precisión, la llamada tensión Zener. Cuando el voltaje inverso en un diodo Zener alcanza o excede su voltaje Zener, ingresa a la región de ruptura y mantiene una caída de voltaje relativamente constante en sus terminales.
4. Resistencia
Los diodos Schottky tienen una menor resistencia de encendido (conocida como resistencia dinámica) en comparación con los diodos Zener, lo que contribuye a su menor caída de voltaje directo y características de conmutación más rápidas.
Los diodos Zener tienen una mayor resistencia dinámica en comparación con los diodos Schottky, lo que resulta en una caída de tensión directa relativamente mayor y velocidades de conmutación más lentas.
(B) Construcción
>

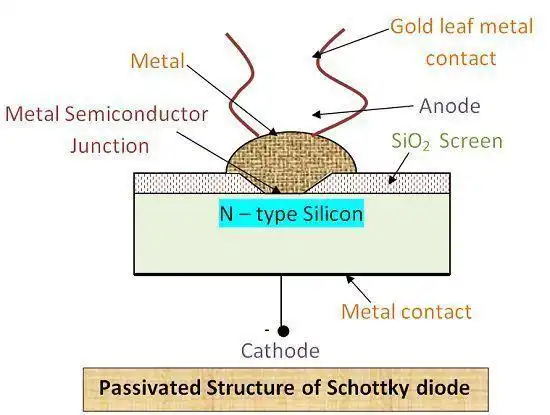

Cifra: Estructura de un diodo Schottky
Un diodo Schottky se forma conectando un contacto metálico y un material semiconductor, normalmente silicio o arseniuro de galio.
>

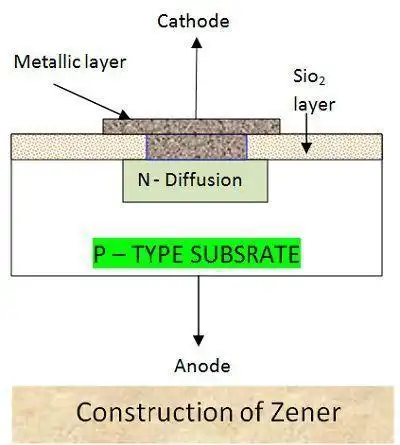

Cifra: Estructura de un diodo Zener
Un diodo Zener es un diodo de unión pn fuertemente dopado diseñado específicamente para operar en la región de ruptura inversa.
(C) Operación
>

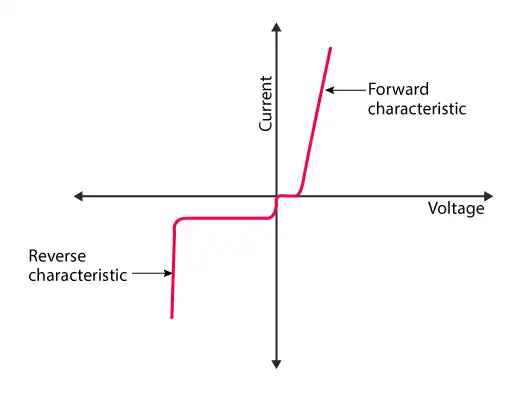

Cifra: VI característica del diodo Schottky
Los diodos Schottky tienen una baja caída de tensión directa (normalmente 0,2-0,3 V) y velocidades de conmutación rápidas debido a su unión metal-semiconductor.
>

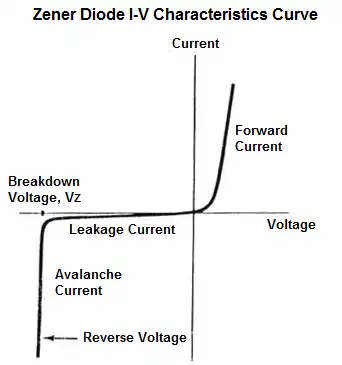

Cifra: VI característica del diodo Zener
Los diodos Zener están diseñados para aprovechar el efecto de ruptura Zener, lo que les permite regular el voltaje manteniendo un nivel de voltaje constante en sus terminales.
(D) Funcionalidad
Los diodos Schottky se utilizan ampliamente en aplicaciones donde son importantes una baja caída de voltaje directo, una conmutación rápida y un tiempo corto de recuperación inversa, como rectificación, fuentes de alimentación y circuitos de alta frecuencia.
Los diodos Zener se utilizan principalmente para regular y limitar voltaje y proteger contra picos de voltaje o transitorios en circuitos. Mantienen un voltaje estable en sus terminales incluso cuando la corriente fluctúa.
¿Para qué se utiliza un diodo Schottky?
Los diodos Schottky encuentran aplicación en varios circuitos electrónicos debido a sus propiedades únicas. A continuación se muestran algunos usos comunes de los diodos Schottky:
1. Corrección
Los diodos Schottky se utilizan comúnmente en circuitos rectificadores donde su caída de tensión directa es pequeña.
2. Cambiar de aplicación
La rápida velocidad de conmutación de los diodos Schottky los hace ideales para aplicaciones de alta frecuencia.
3. Fuentes de alimentación
Los diodos Schottky se utilizan comúnmente en circuitos de suministro de energía para convertir eficientemente corriente alterna (CA) en corriente continua (CC).
4. Circuitos de RF y microondas.
Debido a su baja capacitancia de unión, los diodos Schottky son adecuados para aplicaciones de alta frecuencia.
¿Por qué no utilizar un diodo Schottky?
Aunque los diodos Schottky ofrecen varias ventajas, es posible que no sean adecuados para todas las aplicaciones. A continuación se presentan algunas razones por las que es posible que no se prefieran los diodos Schottky:
1. Mayor corriente de fuga
Los diodos Schottky tienen una corriente de fuga más alta en comparación con los diodos de unión PN tradicionales, lo que puede ser un problema en ciertas aplicaciones de baja potencia o alimentadas por batería.
2. Menor capacidad de voltaje inverso
Los diodos Schottky tienen un voltaje inverso más bajo en comparación con otros diodos. Si un circuito requiere una mayor tolerancia al voltaje inverso, los diodos alternativos pueden ser más adecuados.
3. Consideraciones térmicas
Los diodos Schottky tienen una menor capacidad calorífica, lo que los hace más susceptibles al sobrecalentamiento en condiciones de alta corriente o disipación de potencia.
Preguntas frecuentes: preguntas y respuestas frecuentes
¿Puedo reemplazar el diodo Schottky por el diodo Zener?
No, los diodos Schottky y los diodos Zener tienen diferentes propósitos y tienen diferentes propiedades eléctricas. No son intercambiables. Seleccione el diodo apropiado según las necesidades específicas de su circuito.
¿Se pueden utilizar diodos Schottky para la rectificación?
Sí, los diodos Schottky se utilizan ampliamente en circuitos rectificadores debido a su baja caída de voltaje directo y su rápida velocidad de conmutación, lo que mejora la eficiencia general.
Concluir
Al seleccionar el diodo apropiado para un requisito de circuito específico, asegúrese de evaluar sus características únicas, como la tolerancia de voltaje y la resistencia. Intentar reemplazar uno por otro puede provocar mal funcionamiento del circuito o problemas de rendimiento.
Diodo Schottky frente a Diodo Zener | Una guía comparativa
Introducción
En el vasto universo de la electrónica, los diodos son componentes esenciales que desempeñan un papel crucial en el control del flujo de corriente. Entre los diferentes tipos de diodos, el diodo Schottky y el diodo Zener se destacan por sus características únicas y aplicaciones específicas. Pero, ¿cuál es la mejor opción para tu proyecto? En esta guía comparativa, desglosaremos las diferencias clave entre estos diodos, explorando su funcionamiento, ventajas y desventajas, para que puedas tomar decisiones informadas y maximizar el rendimiento de tus circuitos.
Diferencias Clave
Las principales diferencias entre un diodo Schottky y un diodo Zener radican en sus factor eléctricos, construcción, funcionamiento y funcionalidad.
A. Factores Eléctricos
-
Caída de tensión directa:
Los diodos Schottky tienen una caída de tensión directa significativamente menor (0.2 a 0.3 V) en comparación con los diodos Zener, que presentan caídas de tensión más altas.
-
Tolerancia de voltaje inverso:
Los diodos Schottky generalmente tienen una tolerancia de voltaje inverso más baja, mientras que los diodos Zener están diseñados para operar en la región de ruptura con una mayor tolerancia.
-
Comportamiento de avería:
Los diodos Schottky no presentan una característica de voltaje de ruptura definida, a diferencia de los Zener, que tienen una tensión Zener precisa que regula el voltaje.
-
Resistencia dinámica:
Los diodos Schottky tienen una menor resistencia de encendido, lo que contribuye a su baja caída de voltaje y rápida conmutación, comparado con los Zener.
B. Construcción
Un diodo Schottky se forma conectando un contacto metálico y un material semiconductor (como silicio o arseniuro de galio), mientras que un diodo Zener es un diodo de unión pn fuertemente dopado diseñado específicamente para operar en la región de ruptura inversa.
C. Operación
Los diodos Schottky operan con baja caída de tensión y rápidas velocidades de conmutación gracias a su unión metal-semiconductor. Por otro lado, los diodos Zener regulan el voltaje aprovechando el efecto de ruptura Zener.
D. Funcionalidad
Los diodos Schottky son adecuados para aplicaciones de rectificación, fuentes de alimentación y circuitos de alta frecuencia, mientras que los diodos Zener se utilizan principalmente para regular el voltaje y proteger circuitos de picos de tensión.
Aplicaciones Comunes
Los diodos Schottky y Zener tienen aplicaciones específicas en diferentes circuitos electrónicos:
- Corrección en circuitos: Los diodos Schottky son populares en circuitos rectificadores.
- Cambio de aplicaciones: Ideales para aplicaciones de alta frecuencia.
- Fuentes de alimentación: Usados para convertir corriente alterna en corriente continua eficientemente.
- Circuitos de RF y microondas: Gracias a su baja capacitancia de unión.
Preguntas Frecuentes
¿Para qué se utiliza un diodo Schottky?
Los diodos Schottky son utilizados en aplicaciones que requieren una baja caída de tensión directa y una rápida velocidad de conmutación, tales como rectificadores en fuentes de alimentación y circuitos de alta frecuencia. Su capacidad para manejar corrientes rápidas los convierte en componentes preferidos por ingenieros y diseñadores de circuitos.
¿Cuál es la función principal de un diodo Zener?
Los diodos Zener son principalmente utilizados como reguladores de voltaje. Su característica de ruptura Zener permite que mantengan un voltaje constante en sus terminales a pesar de las fluctuaciones en la corriente eléctrica, protegiendo así otros componentes del circuito de sobrecargas o picos de tensión.
¿Qué diodo es mejor para aplicaciones de alta frecuencia?
El diodo Schottky es la mejor opción para aplicaciones de alta frecuencia debido a su rápida velocidad de conmutación y baja caída de tensión directa. Esto los hace ideales para circuitos que requieren cambios rápidos en la dirección de corriente.
