Guía de símbolos y botones del multímetro: Domina la herramienta esencial para medir y diagnosticar
¿Te has encontrado alguna vez frente a un multímetro, dudando entre un símbolo y otro? Si eres un aficionado a la electrónica, un técnico ingeniero o simplemente un curioso, saber interpretar correctamente los símbolos y botones de esta herramienta es fundamental para llevar a cabo mediciones precisas y diagnósticos eficaces. En esta guía completa, desglosaremos cada símbolo y función de tu multímetro, transformando la confusión en claridad y empoderándote para que puedas abordar cualquier proyecto con confianza. ¡Sigue leyendo y descubre cómo esta pequeña herramienta puede abrirte las puertas a un mundo lleno de posibilidades técnicas!
¿Te encuentras confundido sobre los símbolos y botones en tu multímetro? ¡No te preocupes! Hemos creado una guía detallada que te ayudará a entender todo lo que necesitas saber sobre ellos. Desde los símbolos de voltaje hasta los botones de rango, te llevaremos a través de todo lo que necesitas saber para ser capaz de utilizar tu multímetro con confianza y seguridad en tus tareas de medición. Así que prepárate para aprender todo sobre los símbolos y botones de tu multímetro con nuestra guía práctica.
Para realizar pruebas precisas, los principiantes deben comprender las funciones, los símbolos y los botones del multímetro. Un multímetro básico te ofrece siete u ocho funciones diferentes con diferentes rangos. En esta publicación, aprenderá los símbolos del multímetro y una guía de botones sobre cómo los principiantes pueden usar un multímetro.
En 1920, británico Correo Oficina ingeniero Donald macadié inventado el primero multímetro. Anteriormente, cada cantidad eléctrica se medía con una herramienta separada, como un galvanómetro (para corriente).
¿Qué es un multímetro?
Un multímetro es una herramienta de medición eléctrica con varias funciones, como voltaje CA y CC, corriente CA y CC, resistencia, continuidad, capacitancia, prueba de diodos, etc.
Un multímetro le permite medir varias cantidades eléctricas con una sola herramienta, eliminando la necesidad de una herramienta específica para medir cada una. Los multímetros vienen en multímetros profesionales analógicos, digitales y avanzados.
En detalle, exploraremos varias partes de un multímetro, como sondas, diales, símbolos y botones.

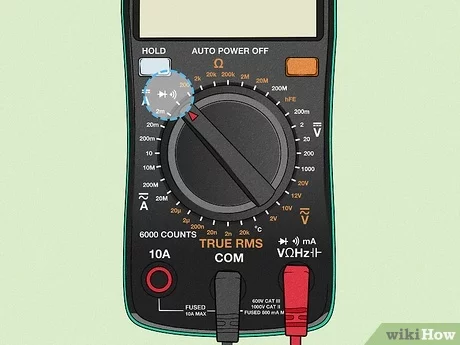

Guía de símbolos y botones del multímetro
La mayoría de los multímetros tienen sondas de 4 a 5 partes, puertos (para insertar sondas), perillas (diales para seleccionar funciones y rangos), botones y pantalla.
Podemos probar 7-8 cantidades eléctricas como voltaje, resistencia, amperaje, capacitancia y más. Cada función en el multímetro está representada por un signo (unidad SI) que deberá recordar para la configuración correcta en el multímetro.
Partes principales de un multímetro
Antes de seleccionar la función, configure su multímetro. Inserte la sonda roja en el puerto VmAΩ y la sonda negra en el puerto COM.
funciones de un multimetro
Lo importante que debe aprender es cómo seleccionar funciones y rangos y comprender los símbolos en un multímetro. Debe conocer el símbolo de la función, como la resistencia o el voltaje. V.
Voltaje de corriente alterna(V〜)
>
Para medir el voltaje de un circuito de CA, seleccione el símbolo de voltaje de CA en su multímetro “VCA o V〜.“
Si su multímetro no tiene una función de rango automático, seleccione un rango dado bajo el signo de voltaje de CA (V〜), como voltios o milivoltios, por encima del voltaje del circuito que está probando.
Milivoltios de CA (m o mV por debajo de V〜)
Un milivoltio es la subunidad de un voltio, y para medir el voltaje de CA inferior a un voltio, seleccionamos el rango de milivoltios de CA con un signo m o mv debajo del VACACIONES o V〜.
Voltaje CC (V⎓)
>
Con una configuración de voltaje de CC, puede probar el voltaje de una batería o un circuito alimentado por una batería. Para usar voltaje de CC, gire la perilla del multímetro a voltaje de CC, conecte la sonda roja al terminal positivo y la sonda negra al terminal negativo y verifique los resultados.
Debajo de un signo de voltaje de CA, encontrará diferentes subrangos, como voltios y milivoltios. Tienes que seleccionar un rango por encima del circuito que estás probando.
Milivoltios de CC (metro o mV bajo V⎓)
Al igual que los milivoltios de CA, seleccionamos los milivoltios de CC para variar por debajo de los milivoltios de CC o V⎓ símbolo para medir el voltaje inferior a un voltio en un circuito alimentado por batería.
Amperaje de CA (A~)
>
Para probar el amperaje de un circuito de CA, seleccionamos el A~(Unidad SI de amperios de CA) firmar. Debajo del letrero del amplificador de CA (A~), debemos seleccionar un rango como amperios (A), miliamperios (mA) o microamperios (µA).
Miliamperio es la milésima parte de un amperio (1/1000), y microamperio es la millonésima parte (1/1000000) de un amperio.
amperaje de CC (A⎓)
>
Amperios de CC (A⎓) en un multímetro mide el amperaje de un circuito de CC (alimentado por una batería).
Para medir los amperios de CC, gire la perilla del multímetro a la A⎓ (unidad SI de amperios de CC) y seleccione el rango deseado, más que el circuito que está probando.
Resistencia(Ω)
La resistencia es la medida de la presión o fuerza que se opone al circuito que fluye en un circuito o conductor. Para medir la resistencia, configure su multímetro en el símbolo de ohmios Ω (unidad SI de resistencia) y seleccione un rango, como ohmios o kiloohmios.
continuidad ‘)))‘
>
La función de continuidad del multímetro lo ayuda a identificar si el camino está roto o completo.
El multímetro pasa algo de corriente de su batería y verifica si la corriente está pasando por todo el circuito (sondas y conductor probado). Para probar la continuidad, configure su multímetro en ))) (volumen o diodo) signo.
Capacitancia (F)
En algunos multímetros avanzados, puede probar la capacitancia de un circuito o capacitor. La capacitancia es la capacidad de un conductor o circuito para almacenar una carga eléctrica denotada por C=q/v.
Gire la perilla del multímetro al signo F para medir la capacitancia. Además, seleccione el rango adecuado, como mF (microfaradio) o nF (nanofaradio).
Prueba de diodo (⇥)
>
Al seleccionar la función de diodo, podrá verificar si el diodo probado está bien. El símbolo del diodo es una línea vertical sobre una flecha.
Unidades y subunidades en un multímetro
Al probar algunas cantidades eléctricas, como la capacitancia y la resistencia del amperaje de voltaje, prueba diferentes unidades según el tamaño del circuito. Una unidad es una escala para medir cantidades eléctricas y de otro tipo, como milivoltios, megaohmios, microamperios, nanofaradios, etc.
Hay subunidades como mili (1/1000) y micro(1/1000000) que están disponibles al probar voltaje, amperaje y capacitancia, como microfaradios (µF) y miliamperios (mA). Durante la prueba de resistencia, puede elegir kilo-ohmios o megaohmios, etc.
Estas subunidades te ayudan a medir el valor eléctrico inferior a 1, como 1 amperio, 1 voltio, 1 faradio, 1 ohmio, etc.
Puertos en multímetro
>
puerto COM
Este puerto conecta la sonda negra (negativa) del multímetro. Esto se considera el punto de tierra en el multímetro.
Puerto VmAΩ
La sonda roja se inserta en el puerto etiquetado como VmAΩ. Este puerto se utiliza en cada función, como amperios de resistencia de voltaje (menos de 1 amperio)
10 un puerto
Este puerto se utiliza para insertar la sonda roja cuando se mide el amperaje de un circuito por encima de 1A y entre 10A. Si está midiendo una corriente superior a 1A y la sonda roja está insertada en el puerto VmAΩ, el fusible de su multímetro se quemará debido a la corriente por encima del rango.
Puerto VΩ
Algunos multímetros tienen VΩ puerto para medir todas las magnitudes eléctricas excepto la corriente.
multímetro Botones
>
Mantenga presionado el botón
El botón de espera se asigna para mantener el valor estable o ideal de la prueba. Con la función de retención, no tiene que mirar, recordar o anotar instantáneamente la lectura.
El multímetro mantendrá el valor estable de la prueba y podrá verlo incluso después de desconectar las sondas.
Botón mín./máx.
La función Min-max le permite bloquear los valores mínimos y máximos en las funciones básicas como voltios y amperios.
Estos valores mínimos y máximos lo ayudarán a medir solo la lectura entre este intervalo. El resto de las medidas fuera de este rango no se medirán y el multímetro mostrará OL.
Botón de rango
Las funciones de rango automático seleccionan automáticamente lo que observa como la lectura correcta del circuito probado.
Por ejemplo, está probando la resistencia de diferentes circuitos que van desde ohmios hasta kiloohmios. El botón o función de rango mostrará todos los resultados sin seleccionar un rango específico.
Mientras prueba diferentes circuitos y rangos variables, la función de rango en su multímetro detectará automáticamente todos los rangos.
¿Cómo se usa un multímetro paso a paso?
>En primer lugar, debe insertar la sonda roja y negra en el puerto del multímetro. El La sonda negra va al puerto COM y el sonda roja al puerto VmAΩ.
Conclusión
Un multímetro se puede usar con precisión después de tener un conocimiento completo de sus símbolos y botones. Los principiantes deben aprender las funciones más básicas, como las mediciones de voltaje(), corriente() y resistencia(), que se utilizan en las pruebas eléctricas de la vida cotidiana.
Lea la guía completa anterior sobre los símbolos y configuraciones de funciones básicas del multímetro.
Guía relacionada:
Guía de símbolos y botones del multímetro
¿Te has encontrado alguna vez frente a un multímetro, dudando entre un símbolo y otro? Si eres un aficionado a la electrónica, un técnico o simplemente un curioso, saber interpretar correctamente los símbolos y botones de esta herramienta es fundamental para llevar a cabo mediciones precisas y diagnósticos eficaces. En esta guía completa, desglosaremos cada símbolo y función de tu multímetro, transformando la confusión en claridad y empoderándote para que puedas abordar cualquier proyecto con confianza.
¿Qué es un multímetro?
Un multímetro es una herramienta de medición eléctrica que combina múltiples funciones, como voltaje de corriente alterna (CA y CC), corriente (CA y CC), resistencia, continuidad, capacitancia, y prueba de diodos. Esta herramienta te permite medir varias magnitudes eléctricas con una sola unidad, eliminando la necesidad de herramientas específicas para cada medida.
Partes principales de un multímetro
La mayoría de los multímetros tienen las siguientes partes:
- Sondas (cable rojo y negro).
- Dial para seleccionar funciones y rangos.
- Puertos donde se insertan las sondas, como COM, VmAΩ, y 10 A.
- Botones para funciones adicionales como rango, mín./máx., etc.
- Pantalla que muestra las lecturas probadas.
Símbolos y funciones del multímetro
A continuación, se presentan los principales símbolos que podrías encontrar en tu multímetro:
Voltaje de corriente alterna (V~)
Utiliza el símbolo V~ para medir el voltaje de un circuito de CA. Si tu multímetro no tiene función de rango automático, selecciona un rango adecuado por encima del voltaje a medir.
Voltaje de corriente continua (V⎓)
Para medir el voltaje de un circuito alimentado por batería, selecciona el símbolo V⎓.
Amperaje de corriente alterna (A~)
Selecciona el símbolo A~ para medir el amperaje de un circuito de CA.
Amperaje de corriente continua (A⎓)
Utiliza A⎓ para medir el amperaje de un circuito de CC.
Resistencia (Ω)
La resistencia se mide con el símbolo Ω. Configura tu multímetro en este símbolo para medir resistencia.
Continuidad ()))
La función de continuidad se representa con ))), que te ayudará a comprobar si un circuito está cerrado o roto.
Capacitancia (F)
Algunos multímetros avanzados permiten medir capacitancia con el símbolo F.
Prueba de diodos (⇥)
El símbolo ⇥ se utiliza para verificar el estado de un diodo.
Puertos y botones del multímetro
Puertos
Los puertos más comunes son:
- Puerto COM: conecta la sonda negra (negativa).
- Puerto VmAΩ: se utiliza para funciones de voltaje y resistencia.
- Puerto 10 A: para medir amperajes superiores a 1 A.
Botones
Los botones permiten funciones adicionales como:
- Mantener la lectura estable.
- Mín./Máx. para registrar los valores extremos.
- Rango automático para seleccionar automáticamente las lecturas.
Preguntas Frecuentes (FAQs)
¿Cómo se mide el voltaje con un multímetro?
Para medir el voltaje con un multímetro, establece el dispositivo en la función correspondiente (CA o CC) según el tipo de circuito que estés midiendo. Conecta las sondas: la roja en el terminal positivo y la negra en el negativo. Lee el resultado en la pantalla.
¿Qué hacer si el multímetro no muestra lectura?
Si tu multímetro no muestra lectura, verifica que las sondas estén correctamente conectadas y que el dispositivo esté encendido. Asegúrate de que el rango seleccionado sea adecuado para la medición que estás intentando realizar. Si el problema persiste, puede ser necesario reemplazar las baterías o las sondas.
¿Es seguro medir corriente con un multímetro?
Sí, siempre que sigas las instrucciones del fabricante y utilices el rango correcto. No midas corriente superior al límite recomendado en cada puerto, ya que esto puede dañar el multímetro y provocar riesgos de seguridad.
Conclusión
Dominar los símbolos y funciones del multímetro es esencial para cualquier persona que trabaje con electrónica. Esta herramienta no solo facilita las mediciones eléctricas, sino que también es crucial para el diagnóstico de problemas en circuitos. Con la práctica y esta guía, estarás listo para manejar tu multímetro con confianza y eficacia.
