¿Alguna vez te has preguntado por qué hay distintos tipos de interruptores eléctricos y cuál es el más adecuado para tus necesidades? Si eres de los que piensan que un interruptor es simplemente un interruptor, este artículo te abrirá los ojos. En el mundo de la iluminación, la diferencia entre un interruptor de 1 vía, de 2 vías y de 3 vías puede cambiar por completo cómo manejas la luz en tu hogar. Acompáñanos en este viaje para descubrir las características, aplicaciones y, sobre todo, las ventajas que cada tipo de interruptor ofrece. ¡No te lo pierdas!
Si alguna vez has estado en medio de una remodelación en tu hogar, es probable que hayas escuchado hablar de interruptores de 1 vía, de 2 vías y de 3 vías. Estos tres términos pueden parecer confusos al principio, pero en realidad se refieren a la forma en que se controla la iluminación en una habitación. Entender la diferencia entre estos interruptores es fundamental para tener un control adecuado de la luz en tu hogar. En este artículo, te explicaremos qué es un interruptor de 1 vía, de 2 vías y de 3 vías, cómo funcionan y cuál es la mejor opción para tu hogar. ¡Sigue leyendo para descubrirlo!
Las diferencias clave entre estos tres interruptores van mucho más allá de las mencionadas en el encabezado anterior. Las diferencias varían según el diseño, las conexiones, la ubicación de control y las aplicaciones de estos interruptores.
Un interruptor unidireccional se puede controlar desde una única ubicación, mientras que un interruptor multidireccional se puede controlar desde múltiples ubicaciones. A lo largo de los años transcurridos desde su creación, no ha habido muchos cambios ni mejoras en las operaciones del mostrador.
>

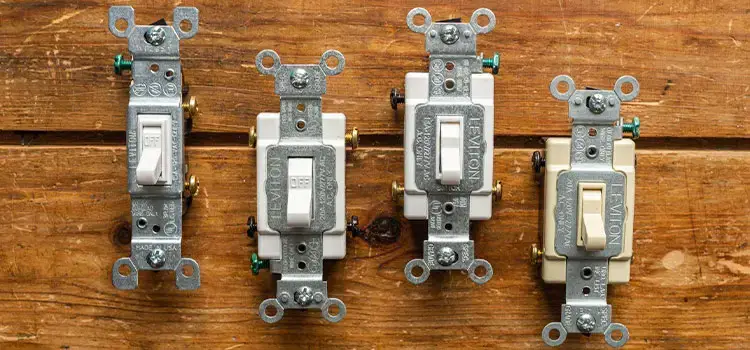

Interruptor de 1 vía, de 2 vías o de 3 vías
Sus cubiertas de interruptor permiten que los interruptores de dos vías y de dos vías se parezcan entre sí una vez instalados. Se utilizan diferentes tipos de interruptores, pero este tipo de variación no tiene nada que ver con los principios operativos y el cableado de los interruptores.

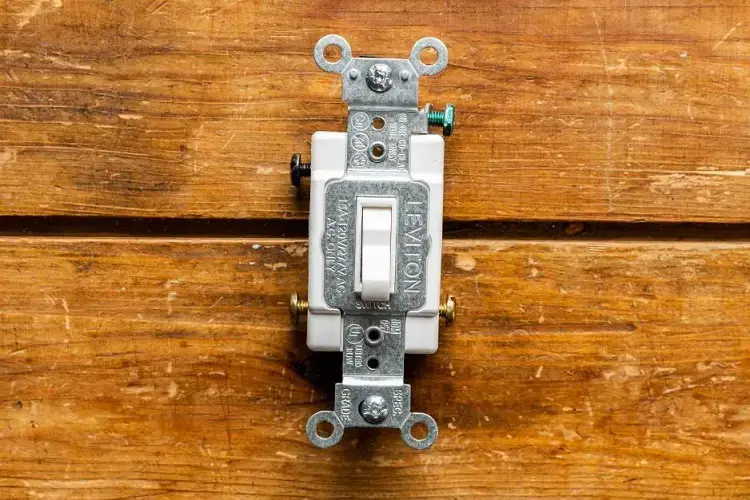

interruptor unidireccional
El interruptor unidireccional se utiliza ampliamente en áreas domésticas de todo el mundo, especialmente en cubículos domésticos individuales. Se utiliza para controlar la línea eléctrica desde una ubicación específica.

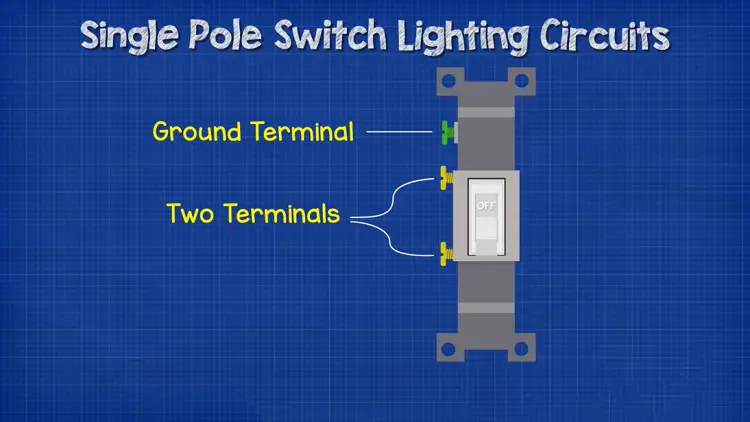

Sigue el mecanismo de funcionamiento de un interruptor unipolar (SPST). La construcción de un interruptor unipolar es la más sencilla de todas, sólo lleva una conexión a tierra y dos contactos metálicos.
>

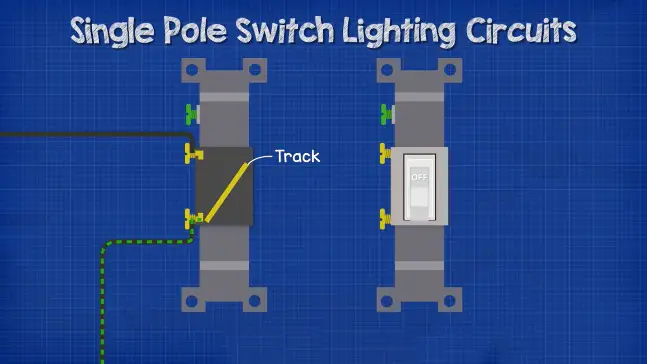

Se mantiene una traza entre los dos terminales que está controlada por el interruptor de palanca exterior para establecer o interrumpir la conexión del circuito.
>
>
La corriente de la fuente de energía se dirige a un terminal mientras que el otro dirige esa corriente al resto del circuito. Este tipo de interruptor funciona según el principio de “cerrar o abrir”. A veces, la etiqueta ON/OFF se coloca en el balancín del interruptor unidireccional.
Ventajas de un interruptor unidireccional
Un interruptor unidireccional se puede instalar muy fácilmente y sin mucho esfuerzo. El coste de instalación es realmente bajo. El proceso de cableado del circuito es realmente sencillo para este interruptor en particular.
Desventajas de un interruptor unidireccional
Sin embargo, este interruptor no es adecuado para habitaciones más grandes porque los electrodomésticos sólo pueden controlarse desde una ubicación específica mediante este interruptor. Por este motivo, generalmente no se utiliza en naves grandes ni en instalaciones de producción de gran tamaño.
interruptor de 2 vías
El interruptor de 2 vías se usa generalmente para controlar la línea eléctrica desde dos ubicaciones diferentes. Se utiliza especialmente en escaleras o pasillos largos donde la luz se puede encender y apagar desde ambos extremos. También se utiliza comúnmente para fines industriales generales. Sigue el mecanismo de funcionamiento de un interruptor unipolar de dos posiciones.

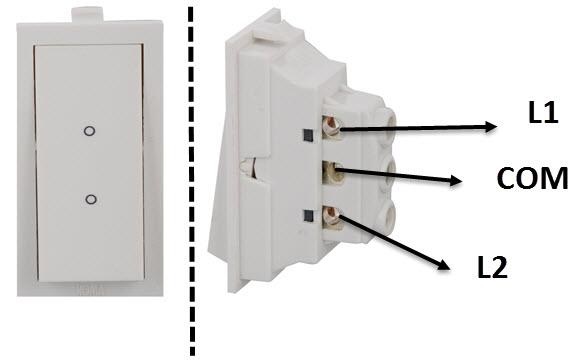

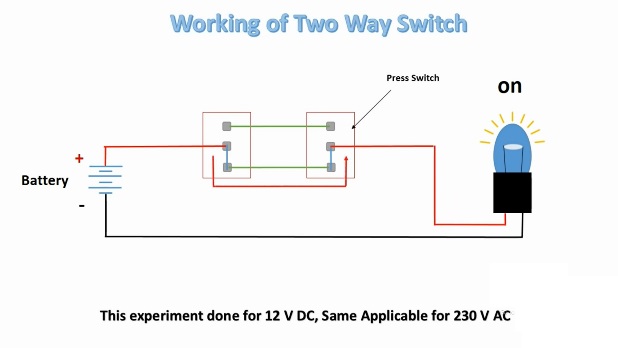

Un interruptor de 2 vías consta de dos interruptores unidireccionales combinados en un solo interruptor. Un interruptor de 2 vías tiene tres terminales, un terminal se considera un terminal común. Los demás se denominan terminal L1 y terminal L2 respectivamente. El interruptor tiene otra conexión que representa el contacto a tierra.
>
Normalmente utilizamos dos interruptores de 2 vías en un circuito. El cable de línea está conectado a los terminales comunes de ambos interruptores. Se conecta un cable vivo entre los terminales L1 de ambos interruptores. Lo mismo se aplica a los terminales L2. Al cambiar, se cambia la pista dentro del cambio.

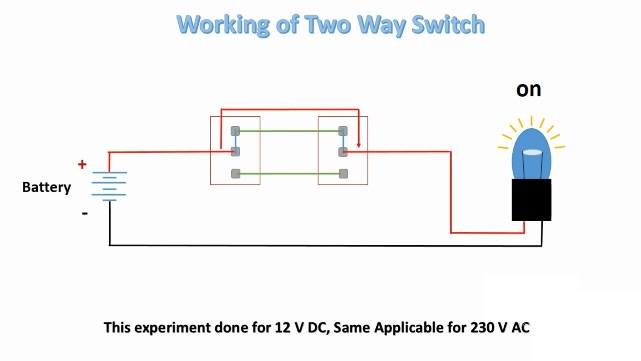

Cuando ambos interruptores L1 están conectados al terminal común, se crea un circuito y se enciende la luz. Lo mismo se aplica a los interruptores L2.
>
>

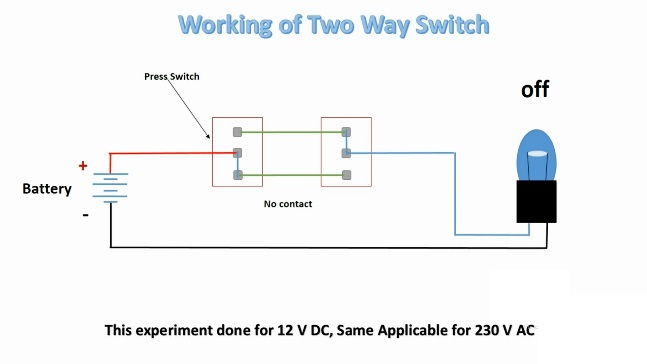

Si uno de los interruptores se conmuta en la dirección opuesta al otro, se interrumpe la ruta de conducción del circuito. Esto crea un circuito abierto y apaga la luz.
>
>
Entonces, al usar un interruptor de dos vías podemos controlar los dispositivos conectados al circuito desde ambos extremos.
Entonces podemos decir que la mayor ventaja de un interruptor bidireccional es que se puede controlar desde dos ubicaciones. Cuando subimos las escaleras por la noche, podemos encender la luz de la escalera usando el interruptor en la parte inferior y luego apagarla usando el interruptor en la parte superior una vez que lleguemos arriba.
interruptor de 3 vías
Un interruptor de tres vías también sigue el mecanismo de funcionamiento de un interruptor unipolar de dos posiciones. Generalmente se utiliza en pasillos más grandes para controlar dispositivos eléctricos como ventiladores y luces desde múltiples ubicaciones. Tiene cuatro terminales de tornillo: un terminal común, varios terminales de tierra y un terminal de tierra que queda debajo.
>

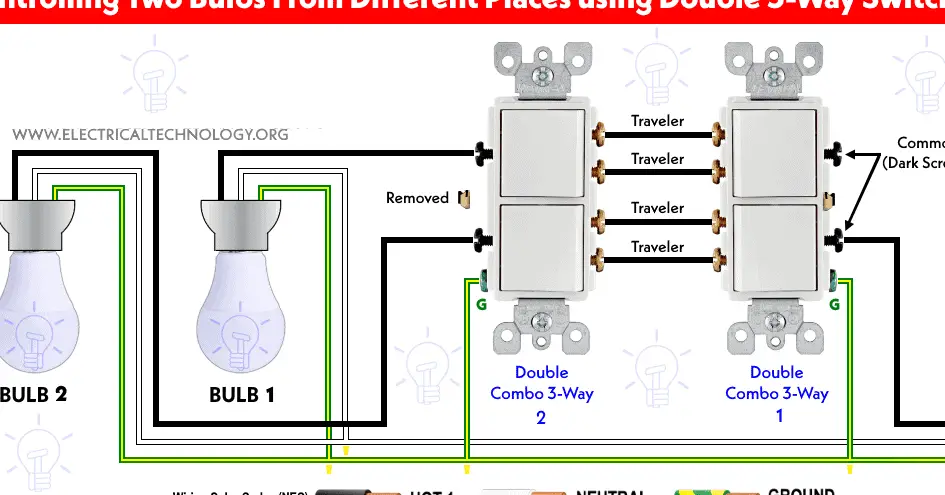

Al igual que los interruptores de dos vías, los interruptores de tres vías también se utilizan por pares en la conexión del circuito. El terminal común de un interruptor recibe la energía entrante de la fuente, mientras que el extremo del otro interruptor pasa esa energía al soporte del dispositivo.
Diferencias clave | Interruptor de 2 vías versus 3 vías
Terminales de tornillo similares conectan los interruptores mediante cables activos. Una diferencia clave entre los interruptores de dos y tres vías es que no hay cables neutros conectados entre los interruptores de tres vías. Por otro lado, se conectan dos cables blancos neutros entre dos interruptores de 2 vías.
Se puede utilizar para cargas que son demasiado sensibles a una fuente de alimentación continua. Por otro lado, el proceso de instalación es más complicado que el de los conmutadores anteriores.
Tabla de comparación
A continuación se muestra una tabla comparativa entre interruptores de 1 vía (unipolares), de 2 vías (bipolares) y de 3 vías utilizados en circuitos eléctricos:
Característica especialInterruptor unidireccional (unipolar).Interruptor de 2 vías (bipolar).interruptor de 3 víasNúmero de terminales2 (1 ordinario, 1 viajero)4 (2 comunes, 2 viajeros)3 (1 compartido, 2 viajeros)Control de encendido/apagadoControl de sitio únicoControl de ubicación únicaControlar dos o más ubicacionesConfiguración de cableadoSimplementeDos opciones: DPST o DPDTComplejo (configuración de 3 vías)Uso generalControlar un dispositivo de 240 V con ambos cables, p. B. un calentador de aguaSe utiliza para dispositivos que requieren dos controles de encendido/apagado separados.Controle las luces desde múltiples ubicacionesAplicaciones de ejemploEncender/apagar una luzControlar un dispositivo de 240 V con ambos cables, p. B. Calentador de aguaIluminación de escaleras, iluminación de pasillos, ventiladores de techo con múltiples puntos de control.OperaciónConecte o desconecte el cable caliente.Puede conectar/desconectar dos cables calientes al mismo tiempoFunciona en combinación con otro interruptor de 3 vías para controlar la iluminación desde múltiples ubicacionesComplejidad del cableadoCableado sencillo con alimentación, neutro y tierra.Cableado más complejo adecuado para dispositivos específicosRequiere un cable de viaje entre dos interruptores de 3 víasUbicacionesControl de interruptor único en la mayoría de las habitaciones.Normalmente se utiliza para dispositivos o equipos específicos.Control de múltiples ubicaciones para iluminar áreas más grandesConvenienciaControl básico de encendido/apagadoProporciona control dual para dispositivos específicosLe permite controlar las luces desde múltiples puntos de entrada.Interruptor de 1 vía, de 2 vías o de 3 vías
¿Cómo se distingue un interruptor unidireccional de un interruptor de 2 vías o de un interruptor de 3 vías?
Un interruptor unidireccional sólo tiene dos terminales de tornillo. Estos dos terminales conectan el circuito en sus extremos y luego funcionan mediante el mecanismo de cierre o apertura. Por otro lado, el interruptor de dos vías y el interruptor de tres vías generalmente tienen cada uno tres terminales de tornillo que excluyen el potencial de tierra.
Diploma
Los términos de una cara, de dos caras o de tres caras se refieren a las diferencias entre los principios de funcionamiento y las ventajas de los interruptores. En todos ellos, sin embargo, el principio básico de controlar la línea eléctrica a través del circuito permanece en primer plano.
Interruptor de 1 vía, de 2 vías y de 3 vías: ¿cuál es la diferencia?
¿Alguna vez te has preguntado por qué hay distintos tipos de interruptores eléctricos y cuál es el más adecuado para tus necesidades? Si piensas que un interruptor es simplemente un interruptor, este artículo te abrirá los ojos. En el mundo de la iluminación, la diferencia entre un interruptor de 1 vía, de 2 vías y de 3 vías puede cambiar por completo cómo manejas la luz en tu hogar.
¿Qué es un interruptor de 1 vía?
El interruptor de 1 vía se utiliza para controlar una luz desde una única ubicación. Su funcionamiento es simple: al estar en la posición ON, permite el flujo de corriente eléctrica a la lámpara, mientras que en la posición OFF, interrumpe la conexión.
Este tipo de interruptor es el más común en hogares y espacios con iluminación sencilla.
¿Qué es un interruptor de 2 vías?
El interruptor de 2 vías permite controlar una luz desde dos ubicaciones diferentes. Este interruptor es ideal para escaleras y pasillos, donde se necesita encender y apagar la luz desde ambos extremos. Funciona mediante un sistema de combinación de dos interruptores que se conectan a un punto de iluminación.
Esto significa que puedes encender la luz en la planta baja y apagarla en el primer piso, proporcionando una gran comodidad en el uso de la iluminación en el hogar.
¿Qué es un interruptor de 3 vías?
El interruptor de 3 vías se usa para controlar la iluminación desde múltiples ubicaciones, como en pasillos largos o grandes salas. Este sistema es similar al de los interruptores de 2 vías, pero permite que más de dos interruptores se conecten a un mismo circuito. Esto brinda un control aún mayor sobre la iluminación del espacio.
Con un interruptor de 3 vías, se puede encender o apagar una luz desde tres o más puntos, ofreciendo flexibilidad y comodidad.
Diferencias clave entre los interruptores
A continuación, comparamos las características esenciales de cada tipo de interruptor:
| Característica | Interruptor de 1 vía | Interruptor de 2 vías | Interruptor de 3 vías |
|---|---|---|---|
| Número de terminales | 2 (1 común, 1 de carga) | 3 (1 común, 2 viajeros) | 4 (1 común, 2 viajeros) |
| Control de encendido/apagado | Control a sitio único | Control desde dos ubicaciones | Control desde múltiples ubicaciones |
| Configuración de cableado | Sencilla | Doble conexión | Más compleja |
| Uso general | Control de un dispositivo | Uso en escaleras y pasillos | Control de luces en espacios amplios |
Ventajas y desventajas
Interruptor de 1 vía
Ventajas: Instalación sencilla y de bajo costo.
Desventajas: Limitado a controles desde una sola ubicación, no adecuado para espacios grandes.
Interruptor de 2 vías
Ventajas: Permite un control flexible desde dos lugares.
Desventajas: Necesita más cableado en comparación con el interruptor de 1 vía.
Interruptor de 3 vías
Ventajas: Control desde múltiples puntos, ideal para pasillos largos.
Desventajas: Instalación más complicada y mayor costo.
Preguntas frecuentes (FAQs)
¿Puedo usar un interruptor de 1 vía en un circuito de 2 vías?
No, un interruptor de 1 vía está diseñado para controlar una luz desde una sola ubicación. Si necesitas control desde dos o más ubicaciones, deberás usar un interruptor de 2 vías o de 3 vías.
¿Es difícil instalar un interruptor de 3 vías?
La instalación de un interruptor de 3 vías puede ser más complicada que la de un interruptor de 1 o 2 vías, ya que requiere un conocimiento más profundo del cableado. Se recomienda contratar a un electricista profesional si no estás seguro de cómo hacerlo.
¿Dónde puedo comprar interruptores de 1 vía, 2 vías y 3 vías?
Los interruptores eléctricos se pueden encontrar en tiendas de bricolaje, tiendas de suministros eléctricos y en línea en sitios como Amazon o Sodimac.
Conclusión
Entender las diferencias entre los interruptores de 1 vía, 2 vías y 3 vías te ayudará a tomar decisiones informadas al momento de instalar o remodelar la iluminación de tu hogar. Cada tipo de interruptor tiene sus propias ventajas y desventajas, así que selecciona el que mejor se adapte a tus necesidades y estilo de vida.
