Métodos de enfriamiento del transformador: AN, ONAN, ONAF y OFAF
En el corazón de cada sistema eléctrico, los transformadores desempeñan un papel fundamental, convirtiendo voltajes para garantizar que la energía fluya de manera eficiente y segura. Sin embargo, su funcionamiento óptimo está intrínsecamente ligado a una cuestión crítica: el enfriamiento. Sin el adecuado control de la temperatura, estos gigantes eléctricos podrían quedarse en la oscuridad. En este artículo, exploraremos los métodos de enfriamiento más utilizados en transformadores: AN, ONAN, ONAF y OFAF. Desde los sistemas más simples hasta los más complejos, descubriremos cómo cada uno contribuye a la longevidad y eficiencia de estos dispositivos vitales. ¡Acompáñanos en este viaje al mundo del enfriamiento transformador!
Métodos de enfriamiento del transformador: AN, ONAN, ONAF y OFAF
En el corazón de la infraestructura eléctrica, los transformadores desempeñan un papel crucial al mantener nuestras ciudades iluminadas y funcionando. Sin embargo, su operación continua genera calor, y un enfriamiento eficiente es vital para garantizar su rendimiento y longevidad. En este artículo, exploraremos los diferentes métodos de enfriamiento de transformadores: AN, ONAN, ONAF y OFAF. Acompáñanos a descubrir cómo cada uno de estos sistemas contribuye a la estabilidad y eficiencia del suministro eléctrico, asegurando que la energía fluya sin interrupciones en nuestros hogares y industrias. ¡Adéntrate en el fascinante mundo de la tecnología eléctrica y desvela los secretos detrás de su enfriamiento!
¿Sabías que los transformadores, esos dispositivos esenciales para el funcionamiento de la energía eléctrica, también necesitan ser enfriados? En este artículo te presentamos los métodos más comunes de enfriamiento del transformador: AN, ONAN, ONAF y OFAF. Descubre cómo funcionan cada uno de ellos y cuál es su importancia en el correcto funcionamiento de estos dispositivos fundamentales en nuestras vidas. No te lo pierdas.
Los métodos de enfriamiento AN, ONAN, ONAF y OFAF del transformador son muy importantes para el enfriamiento del transformador. El enfriamiento del transformador reduce la temperatura cuando el transformador opera con carga y mejora la vida útil del transformador.
IEn un transformador, la potencia se transfiere del lado primario al lado secundario aumentando o disminuyendo el voltaje. La pérdida de calor ocurre en el núcleo del transformador y en el devanado durante el proceso.
La pérdida de calor provocada por el flujo de corriente en el devanado se denomina pérdida de cobre y la pérdida de calor provocada por la magnetización del núcleo de acero CRGO se denomina pérdida de núcleo. La vida del núcleo y del devanado depende del grado de enfriamiento. Si no se quita el calor del aceite y la temperatura del aceite sube por encima del punto de inflamación del aceite, es probable que el transformador falle. Además, el aislamiento del devanado es propenso a fallar si no se elimina el calor.
La vida útil de un tanque lleno de aceite transformador está muy influenciada por el aumento de la temperatura. La propiedad de aislamiento se deteriora con el aumento de la temperatura. El transformador que opera a más de 10 grados centígrados por encima de la temperatura nominal reduce la vida útil del transformador en un 57%.
ANSI y IEEE requieren que la clase de refrigeración de cada transformador esté escrita en su placa de identificación.
Dependiendo del proceso de transferencia de calor, los siguientes tipos de sistemas de enfriamiento se utilizan en transformadores llenos de aceite.
Métodos de enfriamiento del transformador
Los siguientes métodos de enfriamiento son ampliamente utilizados en transformadores.
- ONAN (Aceite Natural Aire Natural)
- ONAF (Aceite Natural Aire Forzado)
- OFAF (Petróleo Forzado Aire Forzado)
- un enfriamiento
Ahora, discutimos cada método de enfriamiento del transformador en detalle.
ONAN (Aceite Natural Aire Natural)

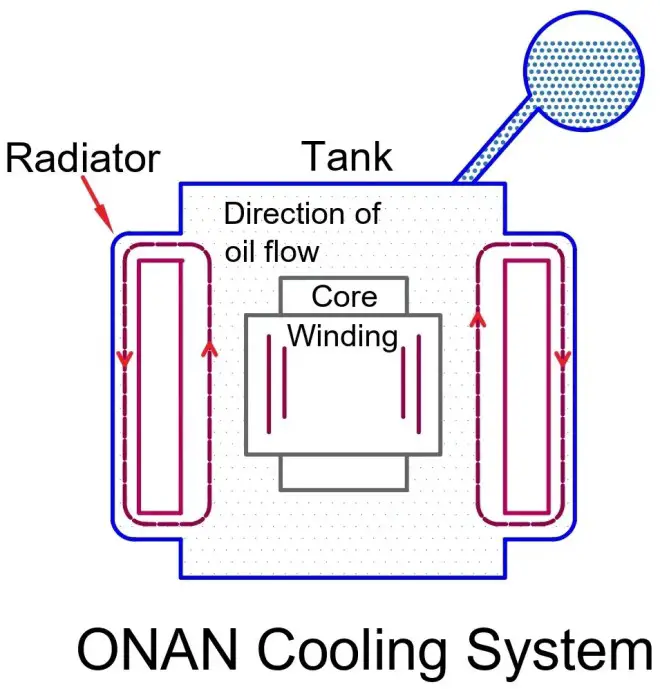

ONAN significa Oil Natural Air Refrigeración natural. El diagrama esquemático del sistema de refrigeración ONAN se muestra a continuación.
>El>
ONAF (Aceite Natural Aire Forzado)

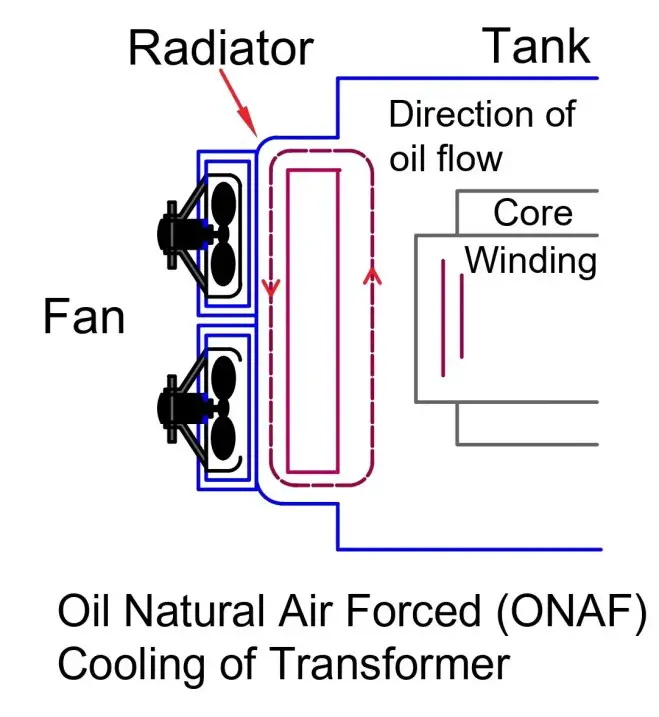

ONAF son las siglas de Oil Natural Air Forcedcooling. El diagrama esquemático de la ONAF se muestra a continuación.
>El>
Los ventiladores se ponen en marcha según la temperatura del aceite para ahorrar energía. Cuando la temperatura del aceite supera los 80 °C, los ventiladores se ponen en marcha y cuando la temperatura desciende a 70 °C, los ventiladores se detienen.
El sistema de enfriamiento ONAF se puede utilizar para la clasificación del transformador de 5 MVA a 60 MVA.
OFAF (Petróleo Forzado Aire Forzado)
OFAF significa Refrigeración por aire forzado por aceite. Para transformadores de más de 60 MVA nominales, el sistema de enfriamiento ONAF no es adecuado y se utiliza el sistema de enfriamiento OFAF. En un transformador de gran capacidad, se genera más calor y la circulación de convección del aceite del transformador se reemplaza por circulación forzada. La bomba de aceite está instalada en un sistema de enfriamiento tipo OFAF, la bomba fuerza la circulación del aceite y el calor transferido al radiador se irradia al ambiente mediante el enfriamiento forzado del radiador del transformador.
OFWF (aceite forzado agua forzada)

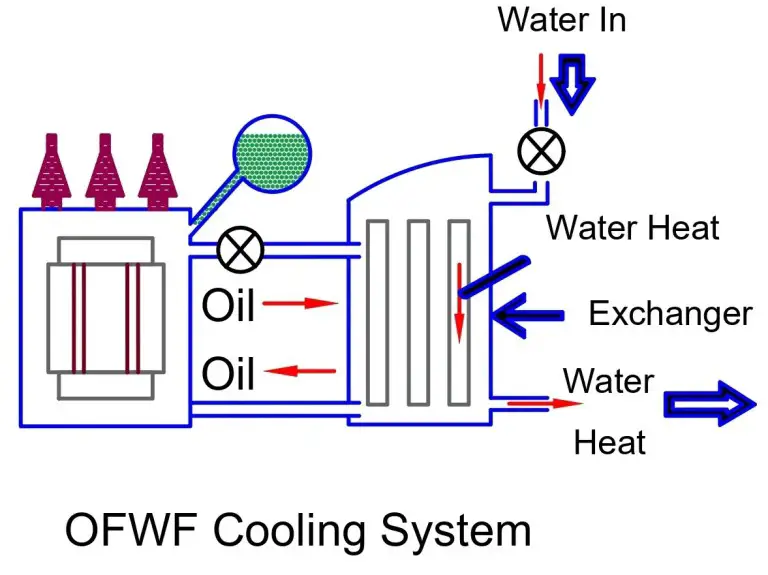

OFWF significa Petróleo Forzado Agua Forzada. En transformadores de gran capacidad, la transferencia de calor final a través del aire no es adecuada y se utiliza el método de enfriamiento OFWF. El aceite calentado es forzado a pasar a través del intercambiador de calor. En el intercambiador de calor, el aceite fluye por los tubos y el agua de refrigeración fluye por un lado de la carcasa. El diagrama esquemático del sistema de refrigeración OFWF se muestra a continuación.
>El>
Un método de enfriamiento
En un transformador de tipo seco, el aire es solo el medio para quitar el calor generado en el transformador. Los ventiladores se utilizan para forzar el enfriamiento del devanado y el núcleo del transformador. Este tipo de enfriamiento se llama AN (Aire Natural).
Esto es todo acerca de los métodos de enfriamiento del transformador.
Métodos de enfriamiento del transformador: AN, ONAN, ONAF y OFAF
En el corazón de la infraestructura eléctrica, los transformadores desempeñan un papel crucial al mantener nuestras ciudades iluminadas y funcionando. Sin embargo, su operación continua genera calor y un enfriamiento eficiente es vital para garantizar su rendimiento y longevidad. Este artículo explora los diferentes métodos de enfriamiento de transformadores: AN, ONAN, ONAF y OFAF. Acompáñanos a descubrir cómo cada uno de estos sistemas contribuye a la estabilidad y eficiencia del suministro eléctrico.
Importancia del enfriamiento en transformadores
La pérdida de calor en un transformador se produce en el núcleo y en el devanado durante el proceso de transformación de energía. Esta pérdida de calor afecta directamente la vida útil del transformador, ya que si no se eliminas las temperaturas excesivas, el aislamiento del devanado puede fallar. La vida úteis de un transformador puede reducirse en un 57% si opera a más de 10 grados centígrados por encima de su temperatura nominal.
Métodos de enfriamiento del transformador
1. AN (Aceite Natural)
El método de enfriamiento AN se basa principalmente en la circulación del aceite dentro del transformador por efecto de convección. Este método es adecuado para transformadores de menor capacidad y permite una disipasión natural del calor a través del ambiente.
2. ONAN (Aceite Natural Aire Natural)
El sistema ONAN se utiliza en transformadores de hasta 5 MVA. En este método, el calor generado en el devanado y el núcleo se transfiere al aceite del transformador. Dado que el aceite calentado es menos denso, sube, y el aceite frío ocupa su lugar, promoviendo un ciclo constante de refrigeración natural que se complementa con la temperatura ambiente exterior [[1]].
3. ONAF (Aceite Natural Aire Forzado)
El método ONAF es indicado para transformadores de entre 5 MVA y 60 MVA. Similar al ONAN, pero con la diferencia de que se utilizan ventiladores que forzan el aire a través de un radiador, mejorando así el enfriamiento. Cuando la temperatura del aceite supera los 80 °C, los ventiladores se activan, optimizando la eficiencia energética [[2]].
4. OFAF (Petróleo Forzado Aire Forzado)
El sistema OFAF se utiliza para transformadores con capacidades superiores a 60 MVA. En este método, se fuerza tanto el aceite como el aire a través del sistema mediante ventiladores, asegurando un enfriamiento eficiente incluso bajo cargas pesadas [[3]].
Preguntas Frecuentes (FAQs)
¿Por qué es importante el enfriamiento en los transformadores?
El enfriamiento es vital para mantener la eficiencia y la longevidad de los transformadores. Una temperatura elevada puede dañar el aislamiento y los componentes internos, reduciendo su vida útil y aumentando el riesgo de fallas.
¿Cuáles son los métodos de enfriamiento más comunes?
Los métodos más comunes son AN, ONAN, ONAF y OFAF. Cada uno se adapta a diferentes capacidades y necesidades térmicas de los transformadores.
¿Cómo se determina el método de enfriamiento adecuado?
La elección del método depende principalmente de la potencia nominal del transformador y de las condiciones ambientales. Para transformadores de menor capacidad, elismo como ONAN es adecuado, mientras que para aquellos de mayor capacidad se prefieren ONAF o OFAF.
© 2024 Transformadores y tecnología eléctrica. Todos los derechos reservados.
Métodos de enfriamiento del transformador: AN, ONAN, ONAF y OFAF
Introducción
En el corazón de cada sistema eléctrico, los transformadores desempeñan un papel fundamental, convirtiendo voltajes para garantizar que la energía fluya de manera eficiente y segura. Sin embargo, su funcionamiento óptimo está intrínsecamente ligado a una cuestión crítica: el enfriamiento. Sin el adecuado control de la temperatura, estos gigantes eléctricos podrían quedarse en la oscuridad. Acompáñanos en este viaje al mundo del enfriamiento transformador mientras exploramos métodos como AN, ONAN, ONAF y OFAF.
Importancia del enfriamiento en transformadores
La pérdida de calor durante la operación de un transformador ocurre en el núcleo y en el devanado. Esta pérdida afecta directamente la vida útil del transformador; operar a temperaturas excesivas puede causar fallos en el aislamiento del devanado. De hecho, un transformador que opera a más de 10 grados centígrados por encima de su temperatura nominal puede ver reducida su vida útil en un 57%. Por lo tanto, implementar un adecuado sistema de enfriamiento es esencial.
Métodos de enfriamiento del transformador
- AN (Aceite Natural)
- ONAN (Aceite Natural Aire Natural)
- ONAF (Aceite Natural Aire Forzado)
- OFAF (Petróleo Forzado Aire Forzado)
El método de enfriamiento AN se basa principalmente en la circulación del aceite dentro del transformador por efecto de convección natural. Es adecuado para transformadores de menor capacidad y permite una disipación natural del calor hacia el ambiente.
El sistema ONAN utiliza aire natural para ayudar en la refrigeración del aceite. Aquí, el aceite caliente se eleva y se enfría mientras fluye hacia abajo por la envoltura del transformador. Este método es sencillo y eficaz para transformadores de mediana capacidad.
El enfriamiento ONAF involucra el uso de ventiladores que fuerzan aire a través de la envoltura del transformador. Esto se activa cuando la temperatura del aceite supera ciertos límites, mejorando significativamente la capacidad de enfriamiento comparado con el sistema ONAN. Este método es ideal para transformadores con capacidades de 5 MVA hasta 60 MVA.
Para transformadores con capacidades superiores a 60 MVA, se utiliza el sistema OFAF, que combina la circulación forzada del aceite y de aire para gestionar eficazmente el calor generado. En este sistema, una bomba obliga la circulación del aceite, que es luego enfriado a través de un radiador por aire forzado.
Conclusión
Los métodos de enfriamiento AN, ONAN, ONAF y OFAF son esenciales para mantener la operación eficiente y segura de los transformadores. Cada sistema tiene sus aplicaciones y beneficios específicos, adaptándose a las distintas exigencias de capacidad y operación. Un adecuado enfriamiento no solo prolonga la vida útil de los transformadores, sino que también asegura un suministro eléctrico confiable y continuo.
Preguntas frecuentes (FAQs)
¿Por qué es crítico el enfriamiento en un transformador?
El enfriamiento es crítico en un transformador debido a que las altas temperaturas pueden causar la degradación del aislamiento y un fallo catastrófico del dispositivo. Mantener una temperatura adecuada es esencial para la eficiencia y la longevidad del transformador.
¿Cuál es la diferencia entre ONAF y OFAF?
La principal diferencia radica en la capacidad y el método de enfriamiento. ONAF utiliza aire natural combinado con circulación de aceite, ideal para transformadores de 5 a 60 MVA, mientras que OFAF utiliza circulación forzada de aceite y aire, siendo adecuado para transformadores de más de 60 MVA.
¿Qué tipo de transformador se beneficiaría más de un sistema ONAF?
Un sistema ONAF sería ideal para transformadores en aplicaciones industriales que requieren un enfriamiento adicional, especialmente aquellos que operan a plena carga y generan considerable calor durante su funcionamiento.
