¿Te has preguntado alguna vez qué cable se conecta al tornillo de latón de tu interruptor o enchufe? ¡No estás solo! Este pequeño detalle puede parecer confuso, pero entender su función es clave para cualquier proyecto eléctrico. En este artículo, te guiaremos a través de una prueba sencilla de cuatro pasos que desmitificará el proceso y te ayudará a identificar el cable correcto con facilidad. Prepárate para adquirir confianza en tus habilidades eléctricas y a iluminar tu conocimiento. ¡Comencemos!
Si eres nuevo en el mundo de la electrónica o simplemente necesitas cambiar un cable en tu hogar, es posible que te hayas preguntado qué cable debes conectar al tornillo de latón. No te preocupes, en este artículo te daremos una prueba de 4 pasos para que aprendas a identificar correctamente el cable que va al tornillo de latón. ¡Sigue leyendo y descubre cómo hacerlo de manera sencilla y segura!
¿Tiene problemas para determinar qué cable va al terminal de latón de su interruptor o tomacorriente?
Mezclar el tornillo de latón y el tornillo plateado puede hacer que el interruptor o los enchufes dejen de funcionar o incluso poner en peligro sus aparatos eléctricos. En última instancia, esto puede resultar en electrocución o electrocución. Puede evitar este tipo de incidentes averiguando qué cable va al terminal de tornillo de latón.
En general, la clave es determinar qué cable se debe conectar al tornillo de latón. Primero, tenga en cuenta que el terminal de latón o el tornillo de latón (también conocido como tornillo dorado de color negro) es el terminal vivo o vivo. Tradicionalmente, los cables negros están energizados y deben sujetarse al tornillo de latón. Los tornillos plateados o normales, por el contrario, son neutros. Conecte los cables blanco/neutro al tornillo plateado.
Discutiremos más a continuación.
¿De qué color es el tornillo dorado?
Un cable con corriente conduce al tornillo de oro o latón. Sin embargo, se aplican las siguientes excepciones:
Cable neutro en un interruptor unipolar.
No le importará el cable neutro de un interruptor unipolar porque tiene dos terminales que se conectan a los cables activos. Estos conectores intercambiables tienen el mismo color (latón).
Un interruptor de tres vías consta de dos tornillos de latón que se conectan a los cables negros o calientes. Un interruptor de cuatro vías tiene cuatro tornillos de latón.

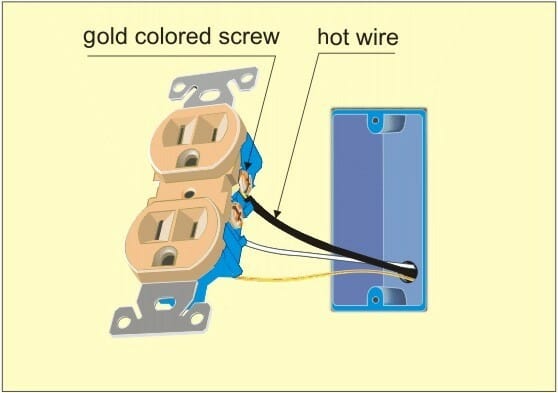

Tornillos de latón en zócalos.
Los enchufes tienen dos tornillos de latón/oro unidos a los cables activos. Sin embargo, no es necesario conectar un cable con corriente a ambos terminales de latón. Si su sistema eléctrico solo tiene un cable caliente, conéctelo al tornillo de latón e ignore el otro terminal de latón.
nota: No se limite a la codificación de colores y no espere que los fabricantes utilicen colores rojo, negro o blanco para distinguir los cables. Por ejemplo, algunos interruptores usan colores blancos para el cable caliente. En una situación como ésta, incluso un técnico experimentado que se base en códigos de colores para identificar la polaridad del cable puede cometer errores terribles.
¿Cuál es la polaridad del tornillo dorado?
El cable caliente o negro se conecta al tornillo dorado e indica que el tornillo dorado es positivo o el terminal vivo.
¿Qué cable está conectado al tornillo plateado del sistema eléctrico?
El cable neutro (generalmente blanco) se conecta al tornillo plateado. Este cable blanco devuelve energía al panel del disyuntor.
La polaridad del tornillo o terminal plateado.
El tornillo plateado es un terminal neutro porque está conectado al cable blanco, que es neutro. El cable neutro a veces es de color gris. Es importante porque permite que la corriente circule en el circuito.
Sin embargo, si desea que el neutro sea un cable caliente, márquelo con cinta aislante para distinguirlo del terminal neutro. De esta manera evitará confusiones y el posible desastre de un cableado incorrecto.
Debe tener en cuenta que un cable neutro puede provocar una descarga eléctrica. Pero en general es mucho más seguro que el cable o la conexión con corriente.
Otro foco de atención; No utilice un cable neutro en todas las situaciones. Por ejemplo, un interruptor unipolar no tiene conexión neutra. En cambio, tienen dos conectores para el cable vivo y el tornillo de tierra.
Por otro lado, un enchufe tiene dos conexiones plateadas. Sin embargo, no es necesario utilizar ambos si tienes un neutro.
El alambre de tornillo común
Los cables comunes van al tornillo común. ¿Pero cuáles son los cables comunes? Estos son los cables neutros blancos que a menudo se conectan entre sí en circuitos eléctricos, en los Estados Unidos y quizás también en su región.
Entonces, si el cable caliente transporta electricidad desde la unidad de suministro de energía principal a un tomacorriente en un circuito, se requiere un cable común para llevar esa corriente eléctrica de regreso a la fuente de energía.
Software pirateado: un error de conexión común
Debes tener cuidado con esta práctica (contrabando). El cable común se utiliza como cable de tierra. Es peligroso y lo desaconsejo encarecidamente.
El tornillo común también se puede llamar tornillo neutro porque tiene los cables comunes conectados, que son neutros.
Puede localizar fácilmente el tornillo común. Es más oscuro que los otros terminales de tornillo en un interruptor de tres vías, con dos tornillos (del mismo color claro) y un tercer tornillo, más oscuro.
La forma más sencilla de saber qué color de cable está conectado a qué tornillo
Paso 1: Identifique el tipo de tornillos: vivos, neutros o a tierra
Primero, debes conocer la polaridad de los terminales de tornillo, como se mencionó: el tornillo plateado es neutro y el tornillo dorado/latón está caliente.
Paso 2: Recuerde el código de color básico del cableado eléctrico
El código de colores estándar para el cableado eléctrico es el siguiente:
- Negro, rojo, azul o amarillo: cable vivo o con corriente
- Blanco o gris: indica cables o conexiones neutros
- Color verde: cable de tierra o conectores
En otras circunstancias, el cable rojo representa el cable caliente primario mientras que el cable rojo indica el cable caliente secundario. Se pueden utilizar cables verdes o conductores de cobre para la conexión a tierra.

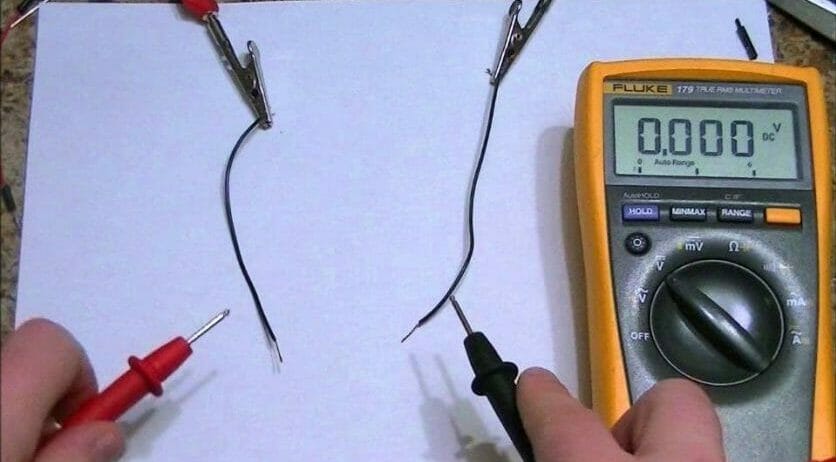

Paso 3: utilice un multímetro si la técnica del código de colores no es confiable
Algunas casas tienen cajas eléctricas repletas de cables de diferentes colores, lo que hace imposible saber qué cable va a qué tornillo según un código de color. En tal situación, es necesario utilizar un multímetro para descartar la polaridad de los cables. (1, 2)
Paso 4: conecte los cables a los respectivos terminales de tornillo
Luego, una vez que sepas qué cable es positivo, negativo o neutro, simplemente puedes conectarlos a los tornillos correspondientes. El cable caliente positivo va al tornillo de oro/latón; El cable neutro va al tornillo común.
Los peligros de conectar cables incorrectos a un tornillo
Un cableado incorrecto invertirá el flujo de corriente. Esto da como resultado que se suministre energía a partes equivocadas de los aparatos eléctricos, haciéndolos vulnerables a descargas eléctricas.
Además, un cableado incorrecto puede simplemente hacer que el tomacorriente deje de funcionar. Sin embargo, un interruptor o un enchufe que no funciona correctamente puede provocar una descarga eléctrica.
Consulte algunos de nuestros artículos relacionados a continuación.
Referencias
(1) factible: https://www.hindawi.com/journals/js/2017/5742359/
(2) Polaridad: https://learn.sparkfun.com/tutorials/polarity/all
¿Qué cable va al tornillo de latón? (Prueba de 4 pasos)
Introducción
¿Te has preguntado alguna vez qué cable se conecta al tornillo de latón de tu interruptor o enchufe? ¡No estás solo! Este pequeño detalle puede parecer confuso, pero entender su función es clave para cualquier proyecto eléctrico. En este artículo, te guiaremos a través de una prueba sencilla de cuatro pasos que desmitificará el proceso y te ayudará a identificar el cable correcto con facilidad. Prepárate para adquirir confianza en tus habilidades eléctricas y a iluminar tu conocimiento. ¡Comencemos!
Paso 1: Identificación de los tornillos
Lo primero que debes hacer es identificar el tipo de tornillos de tu interruptor o enchufe. Generalmente, encontrarás:
- Tornillo dorado o de latón: Este es el terminal vivo, al que generalmente se conecta el cable caliente.
- Tornillo plateado: Este es el terminal neutro, al que se conecta el cable neutro.
- Tornillo verde o de cobre: Este es el terminal de tierra que debe estar conectado a la toma de tierra correspondiente.
Paso 2: Conectar el cable correcto
En la mayoría de las instalaciones eléctricas, el cable negro (o marrón) se conecta al tornillo dorado, mientras que el cable blanco (neutro) se conecta al tornillo plateado. Es importante seguir esta convención para evitar cortocircuitos y garantizar la seguridad.
Paso 3: Comprobar la conexión
Antes de encender el circuito, asegúrate de que todas las conexiones estén firmes y en su lugar. Un cable flojo podría provocar fallos eléctricos o, en el peor de los casos, un incendio.
Paso 4: Probar el circuito
puedes encender el circuito. Si todo está correctamente conectado, tus interruptores y enchufes funcionarán como se espera. Si no es así, revisa tus conexiones.
Preguntas Frecuentes (FAQs)
¿Qué cable se conecta al tornillo de latón?
El cable negro es el que generalmente debe conectarse al tornillo de latón ya que es el que transporta corriente. Este es el cable «vivo» que alimenta dispositivos eléctricos.
¿Qué sucede si conecto el cable neutro al tornillo de latón?
Conectar el cable neutro al tornillo de latón puede causar que el circuito no funcione adecuadamente e incluso puede resultar en un riesgo de electrocución. Es fundamental seguir la correcta identificación de los cables.
¿Cómo puedo saber si el cable es caliente o neutro?
Generalmente, el cable caliente es de color negro o rojo, mientras que el neutro es blanco o gris. Sin embargo, no siempre se usan estos colores; en algunos sistemas, los colores pueden variar. Usa un probador de voltaje para confirmar.
¿Es peligroso trabajar con electricidad?
Sí, trabajar con electricidad puede ser peligroso si no se toman las debidas precauciones. Siempre asegúrate de desconectar la electricidad antes de realizar trabajos eléctricos y, si no tienes experiencia, consulta a un profesional.
Conclusión
Identificar qué cable va al tornillo de latón es fundamental para cualquier proyecto eléctrico. Siguiendo estos cuatro pasos puedes hacerlo de manera segura y efectiva. Si tienes dudas, no dudes en consultar a un electricista profesional. Recuerda siempre priorizar la seguridad al trabajar con electricidad.
