Si eres un aficionado en el mundo de la electrónica o simplemente te interesa saber más sobre cómo funciona un multímetro, seguramente te habrás topado con el término «Hfe». Pero, ¿qué significa realmente? En este artículo te explicaremos de manera clara y concisa qué es el Hfe en un multímetro y por qué es una característica tan importante a la hora de medir ciertos componentes electrónicos. Prepárate para sumergirte en el fascinante mundo de la medición de la corriente y descubrir todo lo que necesitas saber sobre el Hfe. ¡No te lo pierdas!
Hfe es un parámetro importante en un multímetro y juega un papel clave en las pruebas de componentes electrónicos. En este artículo, analizaremos qué significa Hfe, por qué es importante y cómo se puede utilizar para medir la corriente eléctrica con precisión.
Comprensión de los conceptos básicos de la medición con multímetros y HFE
Cuenta con un cable de prueba que conecta dos terminales de un circuito. Luego, el usuario puede leer la medición en la pantalla del multímetro.
HFE significa «admitancia de transferencia directa» o «efecto de frecuencia híbrida» y mide la ganancia directa de un transistor. Indica cuánta corriente permitirá que pase el transistor. Esta es información importante al probar transistores, ya que puede indicar si el componente está funcionando correctamente o no.
Una forma de medir HFE es mediante la función de “prueba de hfe” de un multímetro. Esta característica le permite medir la ganancia directa de un transistor sin utilizar una fuente de alimentación externa. El multímetro mostrará la medida en su pantalla. [2]
hFE – La definición
El acrónimo hFE significa «factor de ganancia» o «ganancia de corriente directa». Es la relación entre la corriente de entrada y la corriente de salida de un transistor cuando se utiliza como amplificador. Este término a menudo se escribe en multímetros para indicar cuánto aumento en la corriente habrá si una señal pasa a través de él.
Para entender esto, eche un vistazo al siguiente ejemplo. Digamos que tenemos un dispositivo con una corriente de entrada de 1 amperio y una corriente de salida de 5 amperios. Por tanto, el hFE de este dispositivo será 5 (la relación entre las dos corrientes). Esto significa que si una señal pasa a través del dispositivo, se amplificará 5 veces en términos de corriente. [2]
¿Cómo se mide HFE?
El HFE (o “factor h”) se mide utilizando un óhmetro, también conocido como multímetro. El óhmetro mide la cantidad de resistencia en un circuito; Luego, esta resistencia se compara con el valor de resistencia esperado proporcionado por el fabricante. Si la diferencia entre estos dos valores es demasiado grande, indica que hay un problema con un componente u otro.
Para medir HFE, primero desconecte el circuito de su fuente de alimentación y configure el multímetro en modo de resistencia. Luego identifique los dos terminales que deben probarse; Por lo general, estarán marcados con una serie de números en el propio dispositivo. Conecte un cable del multímetro a cada terminal, asegurándose de que esté bien conectado antes de encenderlo. [2]
¿Cómo interpretar las lecturas de HFE?
HFE, abreviatura de «medida hfe» es una forma sencilla y sencilla de determinar la ganancia de los transistores. La lectura de hFE se puede medir con un óhmetro o un multímetro para determinar el factor de amplificación actual de un transistor.
El método más común para medir hFE es con un óhmetro que tiene un rango separado para hFE. Este rango se utiliza para medir la resistencia entre dos terminales del transistor mientras está apagado. El óhmetro luego mostrará un número que representa el factor de amplificación actual o ganancia del transistor. [3]
¿Qué significa hFE?
hFE significa «ganancia de transistor». Los transistores son componentes electrónicos que controlan el flujo de electricidad en circuitos y otros dispositivos. Funcionan permitiendo o restringiendo la corriente que pasa a través de ellos, dependiendo del voltaje aplicado a su pin base. El hFE de un transistor es su capacidad para amplificar pequeñas señales cuando pasa una mayor cantidad de corriente a través de él. [3]
¿Para qué sirve la prueba hFE?
La prueba hFE, o prueba de ganancia, es una herramienta útil para comprender el rendimiento de los transistores. Un transistor es un componente electrónico con tres terminales: base (B), colector (C) y emisor (E). La transferencia de corriente entre estos tres terminales se puede controlar aplicando un pequeño voltaje al terminal base. Este proceso crea una amplificación, en la que una pequeña señal de entrada puede producir una gran salida. La prueba hFE mide la relación de ganancia de corriente (hFE) entre los terminales del colector y del emisor.
La prueba hFE generalmente se realiza con un multímetro, que le permite medir voltaje, corriente y resistencia. Al probar transistores con un multímetro, existen dos métodos: prueba dinámica y prueba estática. Las pruebas dinámicas implican aplicar una señal al terminal base, mientras que las pruebas estáticas implican aplicar un voltaje a través de los terminales del colector y del emisor. La prueba hFE se realiza midiendo la ganancia de corriente entre los terminales del colector y del emisor con cada método. [3]
¿Cómo se calcula el hFE?
El valor hFE de un transistor se calcula midiendo la corriente que fluye a través de él y luego dividiendo esta corriente por la corriente base que se le aplica. El resultado se conoce como relación Beta, que generalmente se abrevia como hFE o βF. Esta medición se puede realizar utilizando un multímetro o un osciloscopio, según el tipo de resultados que esté buscando.
Cuando se utiliza un multímetro para medir hFE, es importante asegurarse de que el multímetro esté configurado en su modo de prueba de transistores. Esto le permitirá seleccionar fácilmente el rango apropiado y leer el valor de hFE directamente en la pantalla. [1]
¿Cuál es la diferencia entre hFE y Beta?
Cuando se trata de multímetros, el término «hFE» se utiliza a menudo indistintamente con «Beta». Sin embargo, existen claras diferencias entre estas dos medidas.
Beta (β) es una medida de la ganancia de corriente directa lograda en un circuito amplificador, mientras que hFE es una medida específica del transistor. En otras palabras, Beta es la relación entre la corriente de salida y la corriente de entrada; Mide cuánto aumenta la corriente un amplificador. Por otro lado, hFE analiza cómo un transistor amplifica o reduce el voltaje de entrada y su relación con el voltaje colector-emisor.
Teniendo en cuenta estas dos mediciones, está claro que Beta es aplicable a todo tipo de circuitos amplificadores, mientras que hFE solo es relevante para transistores. Además, Beta mide la ganancia de un circuito amplificador completo, mientras que hFE solo mide las características de un solo transistor.
En resumen, hFE y Beta son dos medidas diferentes que se utilizan para diferentes propósitos dentro de los multímetros. Mientras que Beta analiza la relación entre la corriente de salida y la corriente de entrada en un circuito amplificador. [1]
¿Cómo mido un transistor con un multímetro?
Medir el Hfe o Beta de un transistor es uno de los usos más comunes de un multímetro. Para hacer esto, necesitarás usar la configuración de prueba de diodos en tu multímetro y seguir estos pasos:
- Configure su multímetro en el modo de prueba de diodos.
- Conecte un cable de su medidor al emisor del transistor y el otro cable a la base.
- Asegúrese de que sus cables estén firmemente conectados y luego tome nota de la lectura. Esta es su Hfe o Beta de ese transistor en particular.
- Para confirmar sus lecturas, puede invertir los cables y realizar otra medición para garantizar la precisión. [1]
Consejos y trucos para mediciones HFE precisas
Al realizar una medición de HFE, la clave es asegurarse de estar trabajando con lecturas precisas. A continuación se ofrecen algunos consejos y trucos que le ayudarán a mejorar su precisión:
- Utilice un multímetro calibrado. Esto garantizará que las lecturas tomadas sean lo más precisas posible.
- Preste atención a la temperatura al medir HFE; puede tener un efecto significativo en los resultados.
- Asegúrese de utilizar la configuración correcta para su multímetro al medir HFE; esto aumentará la precisión y le ayudará a obtener lecturas precisas.
- Realice varias mediciones de HFE, ya que las lecturas pueden variar de una medición a otra.
- Limpiar las sondas antes de introducirlas en el circuito; Las conexiones sucias pueden afectar negativamente la precisión de las lecturas.
- Tome nota de cualquier cambio en HFE a lo largo del tiempo; esto puede indicar un problema con el circuito o componente que se está probando.
- Utilice un multímetro digital para medir HFE, ya que los medidores analógicos no son tan confiables y precisos.
- Asegúrese de utilizar cables y sondas de calidad al realizar mediciones; Los cables y sondas baratos pueden provocar lecturas inexactas.
- Utilice una fuente confiable para las especificaciones de HFE; Las referencias, como las hojas de datos, ayudarán a garantizar que obtenga lecturas precisas. [4]
Solución de problemas y consideraciones de seguridad al utilizar un multímetro
Al utilizar un multímetro, es importante tener en cuenta algunas consideraciones de seguridad. Primero, desconecte siempre la alimentación o el circuito antes de medir cualquier componente o verificar la continuidad. Esto evitará que se produzca cualquier descarga eléctrica. Además, tenga cuidado al insertar cables de prueba y sondas en áreas estrechas, ya que esto puede dañar el instrumento y provocar una lectura incorrecta.
Otra consideración importante al utilizar un multímetro es comprender los límites de sus capacidades. Nunca lo utilice para probar una corriente o voltaje superior a sus clasificaciones máximas indicadas; hacerlo puede provocar daños permanentes y anular la garantía. Además, tenga en cuenta que las pruebas con valores de resistencia muy bajos pueden provocar una acumulación significativa de calor en el medidor, lo que también podría provocar daños permanentes.
Finalmente, es importante comprender las limitaciones de su multímetro al medir Hfe. Como se mencionó anteriormente, la mayoría de los multímetros no están diseñados para medir la ganancia del transistor con precisión y pueden mostrar lecturas inexactas si se exceden los límites de rango especificados. Por lo tanto, siempre es mejor utilizar un amplificador u osciloscopio para obtener lecturas más precisas de Hfe. [4]
Preguntas más frecuentes
¿Cuál es el significado de hFE?
HFE significa «relación de transferencia de corriente directa» y es una medida de qué tan bien el transistor amplifica la señal de entrada. Específicamente, hFE mide la relación entre la corriente de salida y la corriente de entrada de un dispositivo, y los valores más altos indican una mejor capacidad de amplificación.
¿Qué es el circuito de medición de hFE?
El circuito de medición hFE es una configuración de prueba que se utiliza para medir la ganancia de un transistor. Por lo general, consta de dos fuentes de alimentación, una para proporcionar la señal de entrada y otra para proporcionar la corriente de base correcta, así como una resistencia ajustable que se puede usar para controlar la corriente de base, un amperímetro para medir el flujo de corriente y un voltímetro para medir. caídas de tensión.
¿Cuál es un buen hFE para un transistor?
Un buen hFE para un transistor depende del tipo de circuito amplificador en el que se utiliza. Generalmente, los valores de hFE deben estar entre 50 y 500 para amplificadores de base común y entre 5 y 10 para circuitos de emisor común.
¿Cómo saber si un transistor es bueno?
Existen algunas pruebas sencillas que puede utilizar para comprobar si un transistor funciona correctamente. Primero, mida el hFE utilizando el circuito de medición de hFE mencionado anteriormente. Si está dentro del rango recomendado para su circuito amplificador, entonces debería estar bien. También puedes intentar probar el transistor con un óhmetro para asegurarte de que no haya cortocircuitos ni circuitos abiertos.
¿Cuál es el hFE típico de 2n2222?
El hFE típico de un transistor 2n2222 es de alrededor de 400. Esto significa que tiene buena ganancia y puede usarse en la mayoría de los circuitos amplificadores sin ningún problema.
¿Cuál es la diferencia entre 2n2222 y 2n3904 HFE?
La principal diferencia entre los transistores 2n2222 y 2n3904 es su hFE. El 2n2222 tiene un hFE típico de alrededor de 400, mientras que el 2n3904 tiene un hFE mucho más bajo, de alrededor de 40-50. Esto significa que el 2n2222 es más adecuado para circuitos amplificadores que requieren mayor ganancia, mientras que el 2n3904 es más adecuado para aplicaciones de baja potencia.
¿Cuál es el HFE para 2n3904?
El hFE típico para un transistor 2n3904 es de alrededor de 40-50. Esto significa que tiene una ganancia menor que el 2n2222 y debe usarse en circuitos amplificadores de baja potencia donde no se necesita una ganancia mayor.

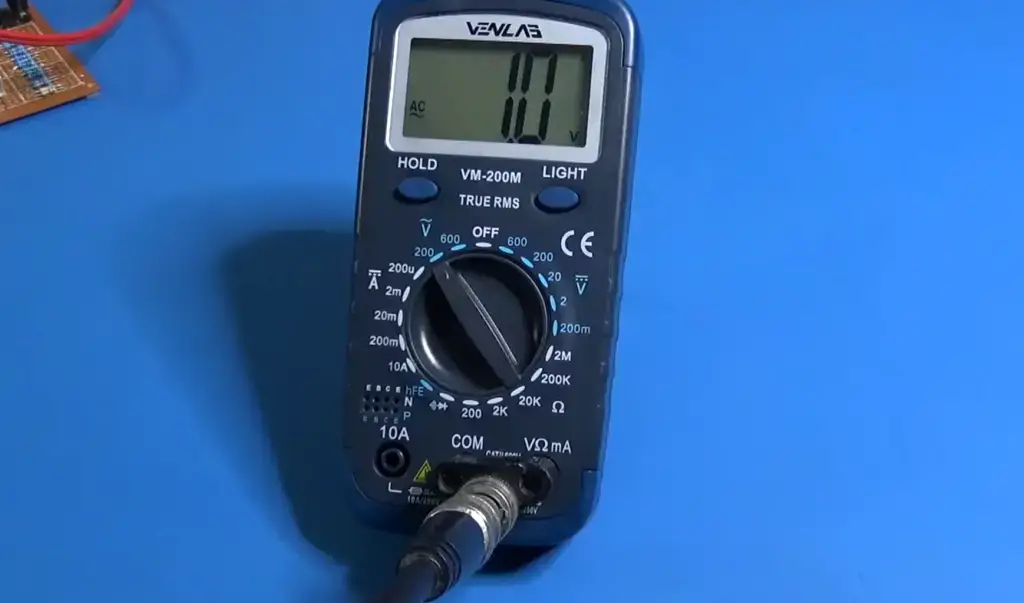

Video útil: Multímetro digital Venlab VM-200M con prueba de transistores hFE – DMM de rango manual
Conclusión
En conclusión, comprender qué es Hfe en un multímetro puede resultar muy útil para evaluar el rendimiento de varios componentes electrónicos. Es esencial comprender cómo utilizar e interpretar esta medición para poder obtener resultados precisos. Recuerde que si bien un valor de Hfe puede ser útil para determinar si un componente funciona correctamente, no debe utilizarse como único indicador de rendimiento. Es importante considerar todos los demás factores antes de tomar decisiones sobre la funcionalidad de un componente. Con este conocimiento, podrá tomar decisiones informadas y ahorrar tiempo y dinero a largo plazo. ¡Gracias por leer! Esperamos que este artículo haya respondido todas sus preguntas sobre ¿Qué es Hfe en un multímetro?
¡Buena suerte ahí fuera!
